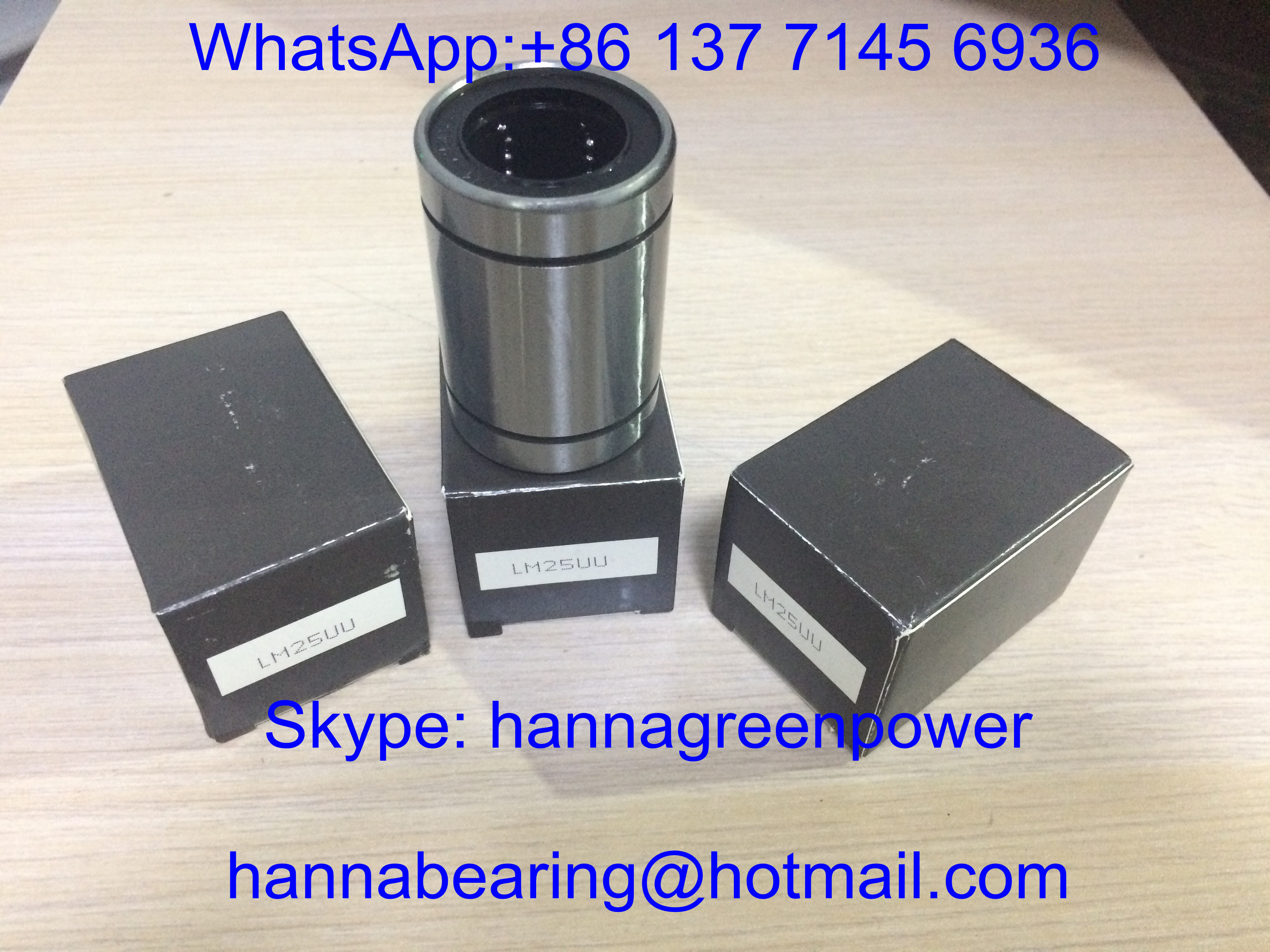

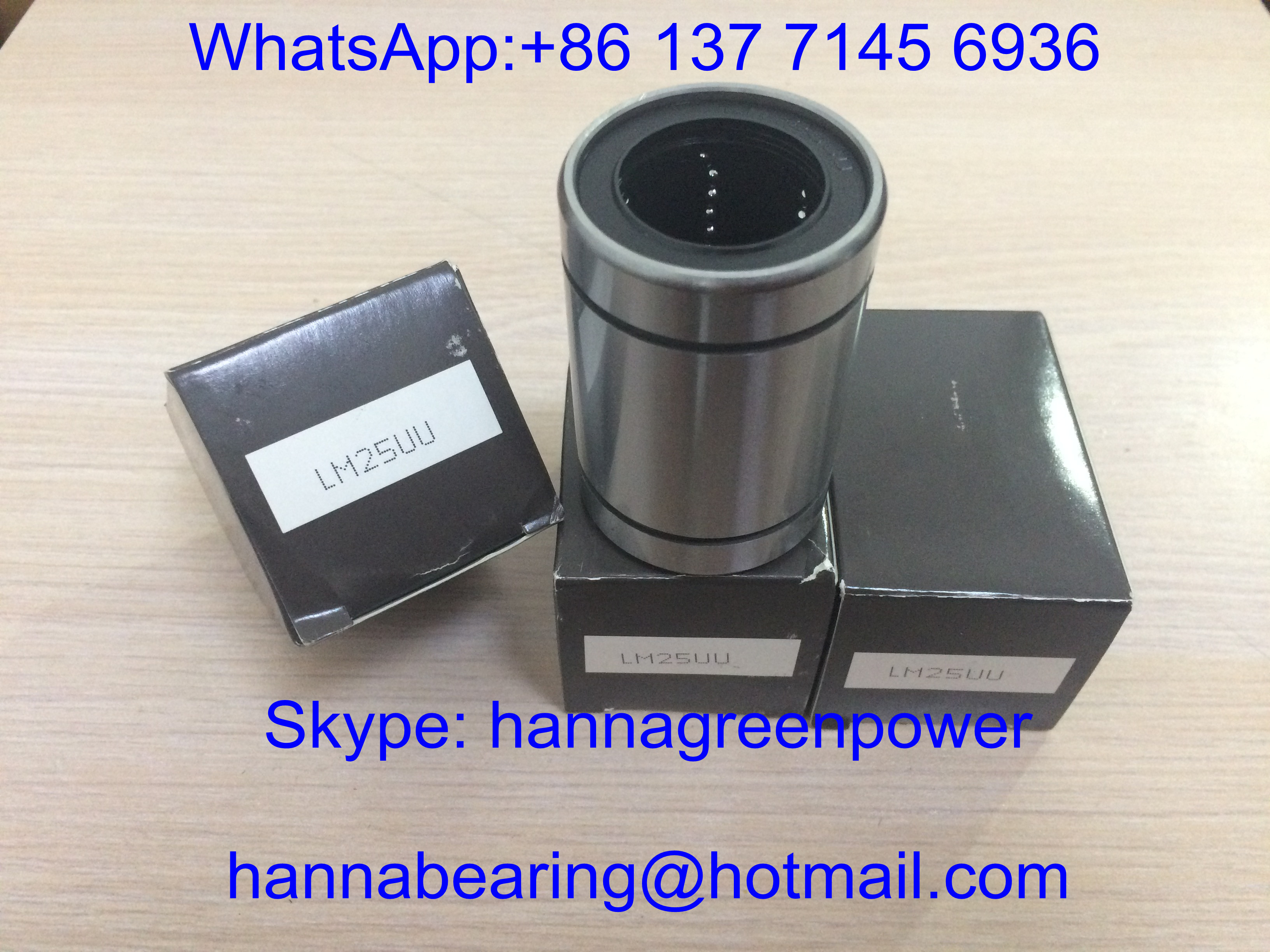

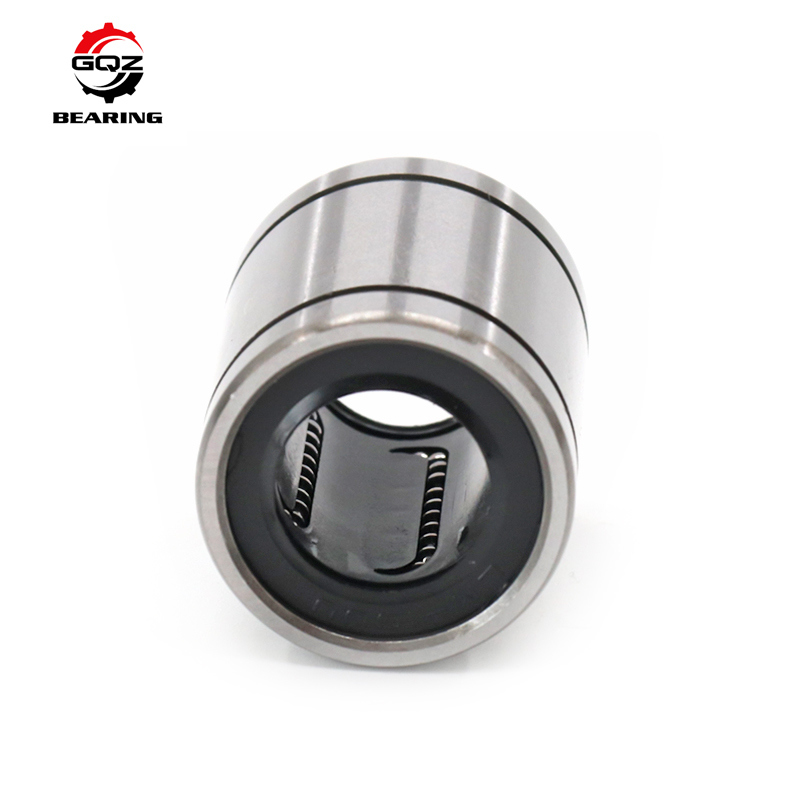

LM25UU / LBD25UU / LM25UU-OP रैखिक गति गेंद असर / रैखिक बुशिंग 25*40*59 मिमी

LM25UU, LBD25UU और LM25UU-OP मानक 25 मिमी बोरिंग मीट्रिक रैखिक गेंद बीयरिंग हैं जिनमें विभिन्न स्थापना और रिक्ति मांगों को पूरा करने के लिए तीन अलग-अलग संरचनात्मक प्रकार हैं।सभी श्रृंखलाएं बाहरी खोल के अंदर चल स्टील गेंद समूहों के कई समूहों को अपनाते हैं, चिकनी कम घर्षण रैखिक घुमावदार आंदोलन प्रदान करता है और केवल रेडियल भार सहन करता है।

• LM25UU: मानक बंद अभिन्न बाहरी खोल, दोहरे छोर वाले रबर धूल सील, निश्चित रिक्ति वाले साधारण रैखिक स्लाइडिंग प्लेटफार्मों के लिए सार्वभौमिक;
• LBD25UU: फ्लैंग्ड एकीकृत बंद रैखिक बुशिंग, दोनों पक्षों पर सीधे सतह स्थापना के लिए अतिरिक्त पोजिशनिंग आस्तीन के बिना माउंटिंग फ्लैंग्स;
• LM25UU-OP: खुला स्लॉट समायोज्य अंतराल संरचना, आवास क्लैंप को कसकर खेल को खत्म करने के लिए अंतराल को कम किया जा सकता है, उच्च परिशुद्धता की स्थिति उपकरण के लिए आदर्श है।

बाहरी खोल उच्च शक्ति वाले ठंडे खींच स्टील को अपनाता है, नायलॉन रिटेनर समान रूप से क्रोम स्टील गेंदों को अलग करता है, अंदर पूर्व-भरा हुआ लंबे जीवन वाले लिथियम वसा। डबल एनबीआर धूल सील धूल को ब्लॉक करती है,काटने का द्रव और मलबे, व्यापक रूप से सीएनसी उपकरण, इलेक्ट्रॉनिक स्वचालन असेंबली लाइनों, परीक्षण jigs, पैकेजिंग मशीनरी और 25 मिमी गाइड शाफ्ट के साथ सटीक स्लाइडिंग ट्रांसमिशन प्लेटफार्मों के लिए इस्तेमाल किया।

मिलान शाफ्ट व्यास d:25 मिमी

मानक रेडियल क्लीयरेंसःसीएन सामान्य सीमा

गेंद सामग्रीःGCr15 लेयरिंग स्टील

रिटेनर सामग्रीःपहनने के प्रतिरोधी PA66 नायलॉन

मुहर:दोतरफा एनबीआर धूल-प्रूफ रबर सील

अधिकतम रैखिक गतिः1.5 मी/सेकंड

कार्य तापमानः-20°C ~ 80°C

शाफ्ट सतह की आवश्यकताःHRC60~64 दर्पण ओवरफिनिशिंग

बाहरी व्यास D:40 मिमी

कुल लंबाई L:59 मिमी

गतिशील भार Cr:5.8 kN

स्थिर भार C0r:8.3 kN

शुद्ध भार:0.145 किलोग्राम

बाहरी फ्लैंग चौड़ाई W:64 मिमी

फ्लैंज मोटाई T:7 मिमी

बाहरी व्यास D:40 मिमी

कुल लंबाई L:59 मिमी

गतिशील भार Cr:5.8 kN

स्थिर भार C0r:8.3 kN

शुद्ध भार:0.182 किलोग्राम

बाहरी व्यास D:40 मिमी

कुल लंबाई L:59 मिमी

स्लॉट ओपन स्ट्रक्चर के लिए क्लियरेंस समायोजन

गतिशील भार Cr:5.4 kN

स्थिर भार C0r:7.8 kN

शुद्ध भार:0.138 किलो

तीन मॉडल के पूर्ण आयामी चित्र और भार मापदंड तालिकाएं ग्राहक के अनुरोध पर उपलब्ध हैं।

1. तीन संरचनात्मक संस्करण (बंद सीधी / फ्लैंग्ड / खुली समायोज्य अंतराल) सभी मुख्यधारा के स्वचालन स्थापना आवश्यकताओं को कवर करते हैं, विभिन्न उपकरण डिजाइन योजनाओं के लिए एक-स्टॉप खरीद
2. घुमावदार बहु-पंक्ति इस्पात गेंद लेआउट समान रेडियल असर क्षमता, अल्ट्रा-कम घर्षण गुणांक, बिना जामिंग के चिकनी मूक पारस्परिक स्लाइडिंग प्रदान करता है
3. दोतरफा एकीकृत एनबीआर धूल सील कार्यशाला धूल और शीतल द्रव को अलग करता है, आंतरिक स्नेहन वसा को लॉक करता है और रखरखाव चक्र का विस्तार करता है
4. उच्च कठोरता स्थिर आयामी सहिष्णुता, अच्छी कठोरता और लंबे समय तक निरंतर संचालन के तहत विरूपण प्रतिरोध के साथ ठंडा खींचा स्टील बाहरी खोल
5. PA66 नायलॉन गेंद रक्षक समान रूप से इस्पात गेंदों को सीमित करता है, टक्कर के शोर से बचाता है और बिछाने के दौरान गेंद गिरने से रोकता है
6. अनुकूलन योग्य विकल्पः स्टेनलेस स्टील एंटी-रस्ट खोल, खाद्य ग्रेड स्नेहक, विशेष विस्तारित सी 3 क्लीयरेंस, ओईएम लेजर मार्किंग और उच्च तापमान प्रतिरोधी एफकेएम सील

स्वचालित उत्पादन लाइनों के लिए उपकरणों की रैखिक स्थिति सटीकता में प्रभावी सुधार और स्पेयर पार्ट स्टॉक किस्मों को कम करना

यह LM25UU / LBD25UU / LM25UU-OP तीन प्रकार के रैखिक गेंद असर सेट व्यापक रूप से निम्नलिखित सटीक स्वचालन उपकरण के लिए मेल खाता हैः

• सीएनसी उत्कीर्णन मशीनें, छोटे फ्रिलिंग मशीनों के फीड अक्ष रैखिक स्लाइडिंग इकट्ठे
• 3C इलेक्ट्रॉनिक ऑटोमैटिक असेंबली उपकरण, हैंडलिंग गेंट्री और प्रेसिजन टेस्टिंग जिग्स
• मुद्रण मशीनरी, खाद्य पैकेजिंग उपकरण उच्च गति रैखिक संचरण तंत्र
• चिकित्सा निरीक्षण उपकरण, प्रयोगशाला परिशुद्धता स्लाइडिंग प्लेटफार्म और पता लगाने के उपकरण
• लकड़ी के काम के लिए काटने के उपकरण, इंजेक्शन मोल्डिंग सहायक रैखिक चलती घटकों
• 25 मिमी व्यास के रैखिक गाइड शाफ्ट स्लाइडिंग उपकरण के लिए बाद के बाजार के प्रतिस्थापन भाग

विभिन्न प्रकार की स्थापना और उच्च परिशुद्धता वाले रिक्ति समायोजन के लिए आदर्श बहु-संरचना रैखिक बुशिंग समाधान औद्योगिक स्वचालन दृश्य

• पेशेवर मानक रैखिक गेंद असर विनिर्माण अनुभव के 25 साल
• तीन मॉडल पूरी तरह से अंतरराष्ट्रीय मानक एलएम/एलबीडी श्रृंखला रैखिक बुशिंग, सुसंगत आयामी सहिष्णुता और स्लाइडिंग चिकनाई के साथ विनिमेय हैं
• पूर्ण OEM और ODM अनुकूलित सेवा स्टेनलेस स्टील खोल, विशेष स्नेहक और निकासी अनुकूलन का समर्थन
• पूरी प्रक्रिया का सख्त निरीक्षणः कच्चे माल की कठोरता, आंतरिक छेद सुपरफिनिशिंग सटीकता, सील सख्तता और वितरण से पहले पारस्परिक स्लाइडिंग चक्र परीक्षण
• पेशेवर रैखिक गति इंजीनियरिंग टीम 24 घंटे के भीतर शाफ्ट और आवास सहिष्णुता मिलान मार्गदर्शन प्रदान करता है
• दीर्घकालिक स्वचालन उपकरण निर्माताओं के लिए अधिमान्य थोक थोक मूल्य के साथ स्थिर बड़े पैमाने पर उत्पादन क्षमता

हम स्थिर कम शोर स्लाइडिंग प्रदर्शन, टिकाऊ सील और वैश्विक औद्योगिक खरीदारों के साथ दीर्घकालिक जीत-जीत सहयोग पर ध्यान केंद्रित करते हैं

• कच्चे माल की रासायनिक संरचना और ठंडा खींच स्टील और GCr15 क्रोम स्टील गेंदों की सतह कठोरता का निरीक्षण
• रैखिक असर बाहरी खोल के लिए सटीक मोड़ और आंतरिक छेद दर्पण superfinishing प्रसंस्करण
• शेल विरूपण प्रतिरोध को स्थिर करने के लिए मानक तनाव राहत गर्मी उपचार प्रक्रिया
• व्यापक प्रदर्शन परीक्षणः रेडियल क्लीयरेंस एकरूपता, स्लाइडिंग शोर, धूल-प्रूफ स्थायित्व, गतिशील और स्थैतिक भार क्षमता
• डबल सील लाइनर बुशिंग के लिए एक समान वसा भरने की मात्रा का निरीक्षण
• अंतिम आयाम, उपस्थिति और एंटी-रोस्ट पैकेजिंग और शिपमेंट से पहले मार्किंग का पुनः निरीक्षण

रैखिक बीयरिंगों के प्रत्येक बैच स्थिर लंबे समय तक चिकनी स्लाइडिंग प्रदर्शन की गारंटी के लिए पूर्ण नमूनाकरण घुमावदार चक्र स्थायित्व परीक्षण पारित

यदि आपको सीएनसी और इलेक्ट्रॉनिक स्वचालन उपकरणों के लिए उच्च गुणवत्ता वाले 25 मिमी बंद, फ्लैंग और खुले समायोज्य अंतर रैखिक गेंद बीयरिंग की आवश्यकता है, तो हमें सीधे अपनी जांच भेजें।

आप पूछताछ भेजने के बाद पूर्ण पेशेवर सहायता सेवाएं प्राप्त करेंगे:

• 24 घंटे के भीतर तेजी से आधिकारिक कारखाने बोली प्रतिक्रिया
• एक-एक शाफ्ट और आवास सहिष्णुता रैखिक गति पेशेवर इंजीनियरों द्वारा तकनीकी सहायता से मेल खाती है
• स्टेनलेस स्टील के खोल और उच्च तापमान प्रतिरोधी सील वैरिएंट सहित अनुकूलित असर समाधान के सुझाव
• मिश्रित तीन मॉडल के संयुक्त थोक आदेशों के लिए प्रतिस्पर्धी प्रत्यक्ष फैक्टरी थोक थोक मूल्य

विस्तृत औपचारिक प्रस्ताव प्राप्त करने के लिए प्रत्येक मॉडल और उपकरण कार्य वातावरण की अपनी आवश्यक मात्रा भेजें

प्रश्न 1:LM25UU और LM25UU-OP में क्या अंतर है?
A1:LM25UU पूरी तरह से बंद फिक्स्ड क्लीयरेंस प्रकार है; LM25UU-OP में खुली स्लॉट संरचना है, जो क्लीयरेंस को कम करने और उच्च-सटीक उपकरण के लिए खेल को समाप्त करने के लिए आवास को क्लैंप कर सकती है।

प्रश्न 2:एलबीडी25यूयू फ्लैंग्ड लाइनर बुशिंग की विशेषता क्या है?
A2:दोनों छोरों पर एकीकृत माउंटिंग फ्लैंज, अतिरिक्त पोजिशनिंग आस्तीन के बिना उपकरण की सतह पर सीधे तय किया जा सकता है, पतली प्लेट स्थापना के लिए सुविधाजनक है।

प्रश्न 3:किस कठोरता को मिलान रैखिक गाइड शाफ्ट तक पहुंचने की आवश्यकता है?
A3:शाफ्ट सतह को रैखिक बुशिंग सेवा जीवन का विस्तार करने के लिए दर्पण सुपरफिनिश के साथ एचआरसी 60-64 बुझाने की कठोरता की आवश्यकता होती है।
