ताइवान SHAC रैखिक गाइडवे ब्लॉक GHH30CA सीएनसी पीसने उत्कीर्णन मशीनें
1प्रकारः रैखिक गाइडवे ब्लॉक
2आयाम:
| भाग संख्या | GHH30CA |
| ब्लॉक ऊंचाई | 45 मिमी |
| ब्लॉक चौड़ाई | 60 मिमी |
| ब्लॉक की लंबाई | 97.4 मिमी |
3विशेषताएं:
(1) रैखिक गाइडवे ब्लॉक
(2) ताइवान मूल
(3) कम शोर, कम घर्षण
(4) गुणवत्ता गारंटी

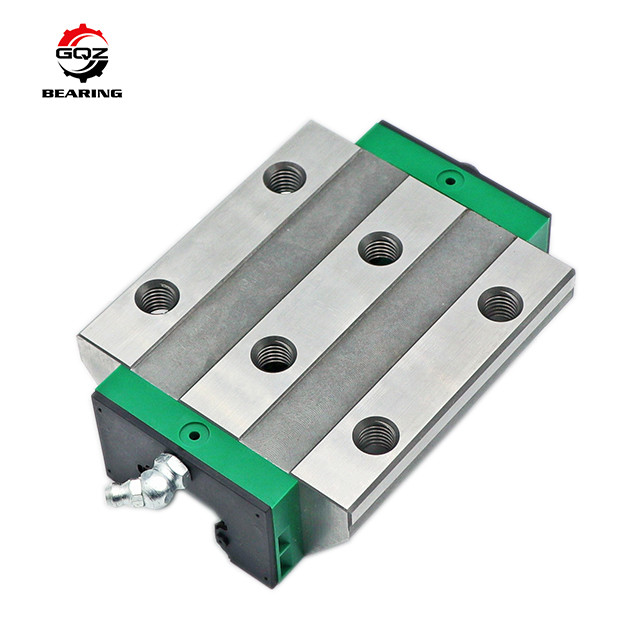

4. लेयरिंग तस्वीरेंः
5हम केवल निम्नलिखित असरों की आपूर्ति करते हैंः
| भाग संख्या |
कंपोनेंट आयाम |
ब्लॉक आयाम मिमी |
रेल आयाम मिमी |
बोल्ट का आकार |
गतिशील लोड करना दर |
स्थैतिक लोड करना दर |
स्थिर टोक़ किलोग्राम |
|||||||||||||||||||||
| H | H1 | एन | W | बी | बी1 | सी | L1 | L | क1 | जी | M×L | टी | H2 | H3 | Wआर | Hआर | D | h | d | पी | ई | मिमी | C(kN) | सी0(kN) | एमआर | एमपी | एमY | |
| GHH 15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4×5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4×16 | 11.38 | 16.97 | 0.12 | 0.10 | 0.10 |
| GHH 20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | M5×6 | 8 | 6 | 6 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | एम5×16 | 17.75 | 27.76 | 0.27 | 0.20 | 0.20 |
| GHH 20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 35.9 | 0.35 | 0.35 | 0.35 | |||||||||||||||||||
| GHH 25CA | 40 | 5.5 | 12.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 15.7 | 12 | M6×8 | 8 | 10 | 9 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6×20 | 26.48 | 36.49 | 0.42 | 0.33 | 0.33 |
| GHH 25HA | 50 | 78.6 | 104.6 | 18.5 | 32.75 | 49.44 | 0.56 | 0.57 | 0.57 | |||||||||||||||||||
| GHH 30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | M8×10 | 8.5 | 9.5 | 13.8 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | M8×25 | 38.74 | 52.19 | 0.66 | 0.53 | 0.53 |
| GHH 30HA | 60 | 93 | 120.4 | 21.75 | 47.27 | 69.16 | 0.88 | 0.92 | 0.92 | |||||||||||||||||||
| GHH 35CA | 55 | 7.5 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | M8×12 | 10.2 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | M8×25 | 49.52 | 69.16 | 1.16 | 0.81 | 0.81 |
| जीएचएच 35एचए | 72 | 105.8 | 138.2 | 22.5 | 60.21 | 91.63 | 1.54 | 1.40 | 1.40 | |||||||||||||||||||
| GHH 45CA | 70 | 9.5 | 20.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | 12.9 | एम10×17 | 16 | 18.5 | 30.5 | 45 | 38 | 20 | 17 | 14 | 105 | 22.5 | M12×35 | 77.57 | 102.71 | 1.98 | 1.55 | 1.55 |
| GHH 45HA | 80 | 128.8 | 171.2 | 28.9 | 94.54 | 136.46 | 2.63 | 2.68 | 2.68 | |||||||||||||||||||
| GHH 55CA | 80 | 13 | 23.5 | 100 | 75 | 12.5 | 75 | 117.7 | 166.7 | 27.35 | 12.9 | एम12×18 | 17.5 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14×45 | 114.44 | 148.33 | 3.69 | 2.64 | 2.64 |
| GHH 55HA | 95 | 155.8 | 204.8 | 36.4 | 139.35 | 196.2 | 4.88 | 4.57 | 4.57 | |||||||||||||||||||
| GHH 65CA | 90 | 15 | 31.5 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 12.9 | एम16×20 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | एम16×50 | 163.63 | 215.33 | 6.65 | 4.27 | 4.27 |
| जीएचएच 65एचए | 120 | 203.6 | 259.6 | 47.8 | 208.36 | 303.13 | 9.38 | 7.38 | 7.38 | |||||||||||||||||||
यदि आप खरीदना चाहते हैंSHAC GHH30CA रैखिक ब्लॉक, बस हमसे संपर्क करें.
