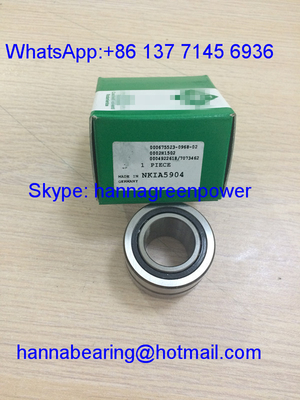

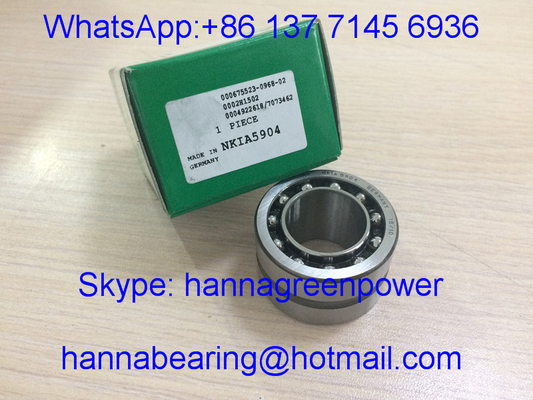

NKIA5904- XL / NKIA5904 कोणीय संपर्क गेंद असर / एक्स - जीवन सुई रोलर 20 * 37 * 23 मिमी

1. उत्पाद अवलोकन

NKIA5904 और NKIA5904-XL मेट्रिक एकीकृत संयुक्त सुई रोलर + एकल-दिशा कोणीय संपर्क बॉल कम्पोजिट बेयरिंग हैं, एकीकृत समग्र आयाम आंतरिक बोर d=20mm, बाहरी व्यास D=37mm, कुल चौड़ाई B=23mm, आंतरिक रिंग रेसवे व्यास F=25mm, न्यूनतम चैम्फर r=0.3mm। NKIA श्रृंखला दो रोलिंग संरचनाओं को एक इकाई में एकीकृत करती है: घने सुई रोलर भारी रेडियल लोड को संभालते हैं, कोणीय संपर्क स्टील बॉल एकतरफा अक्षीय थ्रस्ट लोड को वहन करते हैं, सीमित पतले क्रॉस-सेक्शन स्थान में रेडियल + एकल अक्षीय स्थिति का एहसास करते हैं, आसान स्थापना और डिस्सेप्लर के लिए अलग करने योग्य आंतरिक रिंग डिजाइन SKF ...

• NKIA5904: मानक मूल कम्पोजिट बेयरिंग, स्थिर मानक लोड प्रदर्शन, पारंपरिक मध्यम-गति हल्के-प्रभाव वाले उपकरणों के लिए लागत प्रभावी;
• NKIA5904-XL: XL X-life अपग्रेडित अनुकूलित संस्करण, बेहतर रेसवे ग्राइंडिंग परिशुद्धता, समान रोलिंग तत्व ग्रेडिंग, बढ़ी हुई थकान प्रतिरोध और विस्तारित सेवा जीवन, निरंतर लंबी-चक्र उच्च-गति संचालन कार्य स्थितियों के लिए उपयुक्त।

सभी रिंग, सुई रोलर और स्टील बॉल GCr15 बेयरिंग स्टील समग्र क्वेंचिंग अपनाते हैं; स्टैम्प्ड स्टील पिंजरे रोलिंग तत्वों को समान रूप से अलग करते हैं ताकि टकराव घर्षण से बचा जा सके। दोनों सिरों पर खुला डिजाइन उत्कृष्ट गर्मी अपव्यय के साथ तेल स्नान स्नेहन का समर्थन करता है, केवल रेडियल लोड प्लस एकतरफा अक्षीय लोड वहन करता है, जो छोटे गियरबॉक्स, स्वचालन रोटरी टेबल, कपड़ा वाइंडिंग शाफ्ट, पैकेजिंग मशीनरी कैम असेंबली और सख्त रेडियल स्थान प्रतिबंधों वाले कॉम्पैक्ट ट्रांसमिशन उपकरण के लिए व्यापक रूप से उपयोग किया जाता है।

2. तकनीकी विनिर्देश

एकीकृत आधार मानक पैरामीटर

आंतरिक बोर d: 20 मिमी
बाहरी व्यास D: 37 मिमी
समग्र चौड़ाई B: 23 मिमी
आंतरिक रिंग रेसवे व्यास F: 25 मिमी
न्यूनतम चैम्फर r: 0.3 मिमी
संरचना: संयुक्त सुई रोलर + एकल-दिशा कोणीय संपर्क बॉल बेयरिंग, अलग करने योग्य आंतरिक रिंग, स्टैम्प्ड स्टील पिंजरा
रोलिंग तत्व और रिंग सामग्री: GCr15 उच्च-कार्बन क्रोम बेयरिंग स्टील
मानक रेडियल क्लीयरेंस: CN सामान्य क्लीयरेंस, C3 बड़ा क्लीयरेंस अनुकूलन योग्य
संदर्भ गति: 14000 आर/मिनट
सीमित तेल स्नेहन गति: 17200 आर/मिनट
संचालन तापमान सीमा: -20℃ ~ 110℃
शुद्ध वजन: 0.105 किग्रा

NKIA5904

मूल गतिशील रेडियल लोड Cr: 21600 N
मूल स्थिर रेडियल लोड C0r: 28000 N
मूल गतिशील अक्षीय लोड Ca: 3790 N
मूल स्थिर अक्षीय लोड C0a: 4210 N
थकान सीमा लोड Pu रेडियल: 3350 N
सेवा जीवन रेटिंग: मानक औद्योगिक डिजाइन जीवन

NKIA5904-XL

मूल गतिशील रेडियल लोड Cr: 23700 N
मूल स्थिर रेडियल लोड C0r: 25500 N
मूल गतिशील अक्षीय लोड Ca: 4900 N
मूल स्थिर अक्षीय लोड C0a: 7400 N
थकान सीमा लोड Pu रेडियल: 4700 N
सेवा जीवन रेटिंग: XL अपग्रेडित लंबा जीवन एंटी-फटीग अनुकूलित संस्करण
दो मॉडलों के पूर्ण आयाम चित्र, लोड वक्र और उच्च गति स्थायित्व परीक्षण डेटा ग्राहक अनुरोध पर उपलब्ध हैं।

3. मुख्य लाभ

1. ऑल-इन-वन कम्पोजिट एकीकृत संरचना, अल्ट्रा-थिन रेडियल क्रॉस-सेक्शन में रेडियल भारी लोड + एकल अक्षीय स्थिति बेयरिंग फ़ंक्शन का एहसास, हाउसिंग डिजाइन स्थान बचाता है और कुल बेयरिंग सेट मात्रा को कम करता है
2. दो प्रदर्शन ग्रेड (मानक NKIA5904 / XL अपग्रेडित NKIA5904-XL) विभिन्न कार्य स्थितियों से मेल खाते हैं: सामान्य रुक-रुक कर संचालन और निरंतर लंबी-चक्र उच्च-गति भारी लोड संचालन
3. अलग करने योग्य आंतरिक रिंग संरचना, शाफ्ट पर सुविधाजनक प्रेस-फिट असेंबली और डिस्सेप्लर, शाफ्ट या बेयरिंग रेसवे को कोई हस्तक्षेप डिस्सेप्लर क्षति नहीं
4. डबल रोलिंग तत्व लेआउट: सुई रोलर बड़े संपर्क रेडियल बेयरिंग क्षमता प्रदान करते हैं, कोणीय संपर्क बॉल मज़बूती से एकतरफा अक्षीय थ्रस्ट का विरोध करते हैं ताकि शाफ्ट की एकतरफा अक्षीय विस्थापन को सीमित किया जा सके
5. खुला थ्रू स्ट्रक्चर पूरी तरह से स्नेहन तेल में डूबा हुआ है ताकि पर्याप्त शीतलन हो सके, लंबे निरंतर संचालन के तहत उच्च तापमान एब्लेशन विफलता के बिना स्थिर उच्च गति रोटेशन
6. अनुकूलन योग्य विकल्प: एकल/डबल Z धातु धूल शील्ड, RS रबर संपर्क सील, C3 क्लीयरेंस अपग्रेड, P5 उच्च परिशुद्धता, OEM लेजर मार्किंग, उच्च तापमान विशेष ग्रीस फिलिंग

कॉम्पैक्ट ट्रांसमिशन पोजिशनिंग संरचना को प्रभावी ढंग से सरल बनाता है और उपकरण के अक्षीय विस्थापन कंपन विफलता दर को कम करता है

4. अनुप्रयोग

यह NKIA5904 / NKIA5904-XL डुअल-स्पेक संयुक्त सुई कोणीय संपर्क बेयरिंग सेट हल्के और मध्यम कॉम्पैक्ट औद्योगिक स्वचालन उपकरणों के लिए व्यापक रूप से मेल खाता है:

• मिनीचर रिडक्शन गियरबॉक्स, छोटे ट्रांसमिशन बॉक्स इनपुट/आउटपुट शाफ्ट रेडियल-एक्सियल पोजिशनिंग असेंबली
• स्वचालन रोटरी इंडेक्सिंग टेबल, मिनिएचर कैम रोटरी पोजिशनिंग मैकेनिज्म सपोर्टिंग बेयरिंग
• टेक्सटाइल यार्न वाइंडिंग मशीनरी, छोटे लूम टेंशन रोलर एकतरफा थ्रस्ट सपोर्ट यूनिट
• खाद्य पैकेजिंग उपकरण, हल्के प्रिंटिंग मशीनरी उच्च गति कॉम्पैक्ट ट्रांसमिशन शाफ्ट
• माइक्रो हाइड्रोलिक सहायक शाफ्ट, चिकित्सा छोटे उपकरण हल्के रोटरी पोजिशनिंग घटक
• 20 मिमी बोर एकल-दिशा रेडियल-एक्सियल कम्पोजिट सुई बेयरिंग उपकरण के लिए आफ्टरमार्केट प्रतिस्थापन स्पेयर पार्ट्स

संकीर्ण रेडियल स्थान औद्योगिक रोटरी मशीनरी के लिए आदर्श डुअल-परफॉरमेंस कॉम्पैक्ट लोकेटिंग बेयरिंग समाधान

5. GQZ बेयरिंग क्यों चुनें

• 25 साल का पेशेवर NKIA श्रृंखला संयुक्त सुई कोणीय संपर्क कम्पोजिट बेयरिंग निर्माण अनुभव
• दो मॉडल पूरी तरह से अंतरराष्ट्रीय मानक NKIA5904 श्रृंखला बेयरिंग के साथ आयाम रूप से विनिमेय हैं, सुसंगत स्थापना आकार और असेंबली सहनशीलता
• पूर्ण OEM और ODM अनुकूलित सेवा ZZ धातु शील्ड, RS रबर सीलिंग, बड़े C3 क्लीयरेंस और उच्च परिशुद्धता अपग्रेड का समर्थन करती है
• पूर्ण-प्रक्रिया सख्त निरीक्षण: कच्चे माल की कठोरता परीक्षण, रेसवे अल्ट्रा-प्रिसिजन ग्राइंडिंग डिटेक्शन, रोलिंग तत्व छँटाई एकरूपता और डिलीवरी से पहले उच्च गति पारस्परिक थकान चक्र परीक्षण
• पेशेवर कम्पोजिट बेयरिंग इंजीनियरिंग टीम 24 घंटे के भीतर हाउसिंग और शाफ्ट मिलान सहनशीलता स्थापना मार्गदर्शन प्रदान करती है
• स्थिर बड़े पैमाने पर उत्पादन असेंबली लाइनें दीर्घकालिक स्वचालन और कपड़ा मशीनरी निर्माताओं के लिए तरजीही थोक थोक मूल्य के साथ

हम कॉम्पैक्ट स्पेस-सेविंग डिजाइन, स्थिर रेडियल-एक्सियल संयुक्त लोड प्रदर्शन और वैश्विक औद्योगिक उपकरण खरीदारों के साथ दीर्घकालिक जीत-जीत सहयोग पर ध्यान केंद्रित करते हैं

6. गुणवत्ता नियंत्रण

• GCr15 क्रोम बेयरिंग स्टील की कच्ची सामग्री रासायनिक संरचना और सतह कठोरता निरीक्षण
• आंतरिक और बाहरी रिंगों के लिए सटीक टर्निंग, क्वेंचिंग टेम्परिंग और रेसवे मिरर सुपरफिनिशिंग प्रसंस्करण
• संयुक्त रेडियल-एक्सियल वैकल्पिक लोड के तहत रिंग एंटी-डिफॉर्मेशन प्रदर्शन को स्थिर करने के लिए निरंतर तापमान तनाव राहत गर्मी उपचार
• लक्षित विभेदित प्रदर्शन परीक्षण: NKIA5904 मानक चक्र स्थायित्व परीक्षण, NKIA5904-XL X-life दीर्घकालिक थकान प्रतिरोध त्वरित उम्र बढ़ने परीक्षण
• सुई रोलर और स्टील बॉल छँटाई, स्टैम्प्ड स्टील पिंजरा असेंबली और एंटी-रस्ट तेल पैकेजिंग और शिपमेंट से पहले प्रत्येक मॉडल के लिए पूर्ण आयामी और उपस्थिति पुनः निरीक्षण

NKIA5904 श्रृंखला बेयरिंग के प्रत्येक बैच कॉम्पैक्ट ट्रांसमिशन उपकरण के अंदर स्थिर दीर्घकालिक स्थिति संचालन की गारंटी के लिए पूर्ण नमूनाकरण उच्च गति पारस्परिक रेडियल-एक्सियल संयुक्त लोड चक्र परीक्षण पास करता है

7. अभी कोट प्राप्त करें

यदि आपको छोटे गियरबॉक्स और स्वचालन रोटरी पोजिशनिंग उपकरण के लिए लागत प्रभावी मानक NKIA5904 और लंबा जीवन अपग्रेडित NKIA5904-XL संयुक्त सुई कोणीय संपर्क कम्पोजिट बेयरिंग की आवश्यकता है, तो हमें सीधे अपनी पूछताछ भेजें।
पूछताछ जमा करने के बाद आपको पूर्ण पेशेवर सहायक सेवाएं प्राप्त होंगी:

• 24 घंटे के भीतर तेज आधिकारिक कारखाना कोटेशन उत्तर
• पेशेवर कम्पोजिट बेयरिंग इंजीनियरों द्वारा एक-पर-एक हाउसिंग बोर और शाफ्ट मिलान सहनशीलता पैरामीटर स्थापना मार्गदर्शन
• ZZ डबल मेटल शील्ड और RS सील्ड वेरिएंट और C3 बड़े क्लीयरेंस विकल्पों सहित अनुकूलित बेयरिंग समाधान सुझाव
• मिश्रित दो-मॉडल संयुक्त थोक ऑर्डर के लिए प्रतिस्पर्धी प्रत्यक्ष कारखाना थोक थोक मूल्य

विस्तृत औपचारिक कोटेशन प्राप्त करने के लिए प्रत्येक मॉडल की अपनी आवश्यक खरीद मात्रा और उपकरण संचालन गति और लोड वातावरण भेजें

8. अक्सर पूछे जाने वाले प्रश्न

1. Q1: NKIA5904 और NKIA5904-XL के बीच क्या अंतर है?
   A1: बाहरी स्थापना आयाम पूरी तरह से समान हैं; NKIA5904 रुक-रुक कर मध्यम गति वाले उपकरणों के लिए मानक मूल संस्करण है; NKIA5904-XL X-life अपग्रेडित लंबा जीवन अनुकूलित मॉडल है जिसमें उच्च थकान सीमा लोड है, जो 24 घंटे के निरंतर उच्च गति भारी-ड्यूटी संचालन के लिए उपयुक्त है।
2. Q2: NKIA कम्पोजिट बेयरिंग किस प्रकार के लोड वहन कर सकते हैं?
   A2: यह एकतरफा अक्षीय थ्रस्ट लोड के साथ भारी रेडियल लोड को एक साथ वहन कर सकता है, द्विदिश अक्षीय लोड को वहन नहीं कर सकता है; यदि द्विदिश अक्षीय स्थिति की आवश्यकता हो तो NKIB श्रृंखला चुनें।
3. Q3: अलग करने योग्य आंतरिक रिंग डिजाइन का क्या फायदा है?
   A3: आंतरिक रिंग को पहले शाफ्ट पर अलग से स्थापित किया जा सकता है, फिर सुई और बॉल असेंबली के साथ बाहरी रिंग को हाउसिंग में दबाया जाता है, जिससे असेंबली की कठिनाई बहुत कम हो जाती है और स्थापना के दौरान बेयरिंग खरोंच से बचा जाता है।
