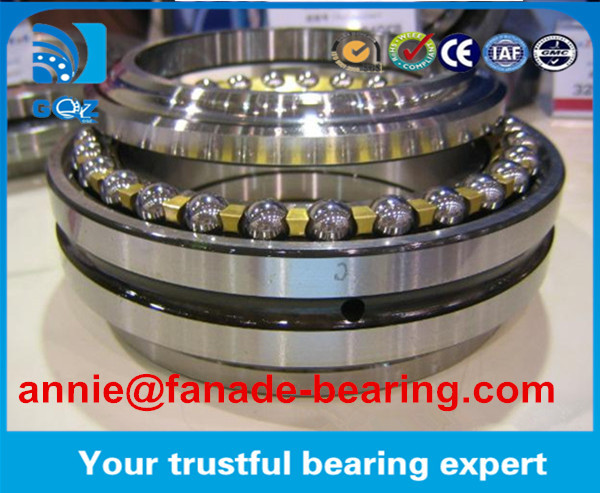

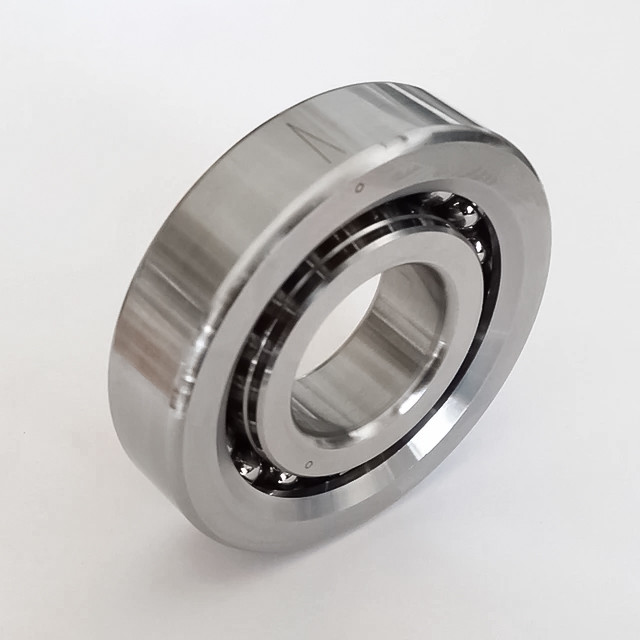

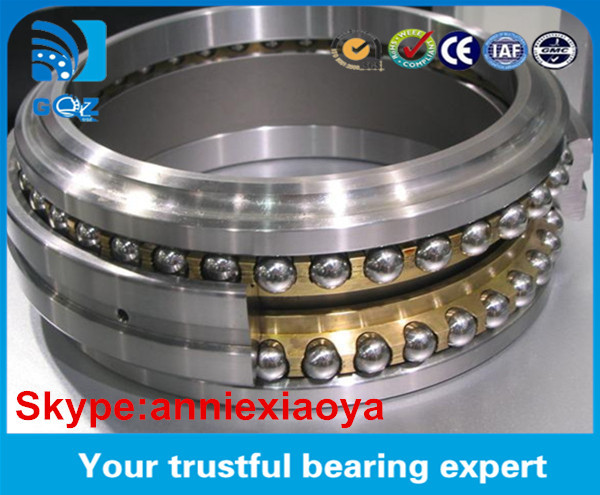

NSK अक्षीय कोणीय संपर्क गेंद बीयरिंग 160TAC20D+L सीएनसी धुरी 160x240x96 मिमी कोणीय संपर्क बीयरिंग 160TAC20D+L
डबल दिशा कोण संपर्क धक्का गेंद असर विशेष रूप से मशीन उपकरण के मुख्य धुरी के लिए उच्च परिशुद्धता असर डिजाइन कर रहे हैं।
NSK अक्षीय कोणीय संपर्क गेंद बीयरिंग 160TAC20D+L सीएनसी धुरी अंकन प्रणाली
NSK 160TAC20D+L लेयरिंग मोटर धुरी डिजाइन के लिए
NSK 160TAC20D+L असर मोटर धुरी के लिए असर विनिर्देश :
| वस्तु का नाम | एनएसके दो-दिशात्मक कोणीय संपर्क गेंद असर |
| असर मॉडल | 160TAC20D+L |
| असर विनिर्देश | 160*240*96 मिमी का असर |
| वजन / किलो | 13 किलो |
| असर श्रृंखला | TAC श्रृंखला |
| अंगूठी सामग्री | क्रोम स्टील |
| गुणवत्ता मानक | आईएसओ 9001:2008 |
| बेयरिंग सटीकता | पी5, पी4 |
| पिंजरा | पीतल |
| सेवा | OEM सेवा की पेशकश |
अक्षीय कोणीय स्पर्श गेंद बीयरिंग 160TAC20D+L
असर संख्याः 160TAC20D+L
आकार (मिमी): 160x240x96
ब्रांडः एनएसके
बोर व्यास (मिमी): 160
बाहरी व्यास (मिमी): 240
चौड़ाई (मिमी): 96
ब्रांड कैटलॉग में असर आयाम और विनिर्देशः
d - 160 मिमी
डी - 240 मिमी
टी - 96 मिमी
C - 48 मिमी
कोण (α) - 60 °
r min. - 2,1 मिमी
r1 min. - 1,1 मिमी
Da - 228 मिमी
ra max. - 2 mm
आरबी मैक्स. - 1 मिमी
दा - 191 मिमी
वजन - 13 किलो
मूल गतिशील भार (सी) - 185 kN
मूल स्थैतिक भार (C0) - 680 kN
(ग्रिज) स्नेहन गति - 2 300 r/min
(तेल) स्नेहन गति - 2 500 r/min
एनएसके अक्षीय कोणीय संपर्क गेंद बीयरिंग 160TAC20D+L सीएनसी स्पिंडलमोटर स्पिंडल मॉडल श्रृंखला
एनएसके उच्च परिशुद्धता कोणीय संपर्क गेंद असर श्रृंखला
15TAC47BSUC10PN7B,17TAC47BSUC10PN7B,20TAC47BSUC10PN7B,25TAC62BSUC10PN7B,30TAC62BSUC10PN7B
30TAC72BSUC10PN7B,35TAC72BSUC10PN7B,40TAC72BSUC10PN7B,40TAC90BSUC10PN7B,45TAC75BSUC10PN7B
45TAC100BSUC10PN7B,50TAC100BSUC10PN7B,50TAC120BSUC10PN7B,60TAC120BSUC10PN7B,55TAC100BSUC10PN7B
| मॉडल नं. | d(mm) | D(mm) | T(मिमी) | C(मिमी) | वजन ((किलो) |
| 35TAC20X+L | 35 | 62 | 34 | 17 | 0.358 |
| 40TAC20X+L | 40 | 68 | 36 | 18 | 0.435 |
| 45TAC20X+L | 45 | 75 | 38 | 19 | 0.549 |
| 50TAC20X+L | 50 | 80 | 38 | 19 | 0.59 |
| 55TAC20X+L | 55 | 90 | 44 | 22 | 0.898 |
| 60TAC20X+L | 60 | 95 | 44 | 22 | 0.963 |
| 65TAC20X+L | 65 | 100 | 44 | 22 | 1.03 |
| 70TAC20X+L | 70 | 110 | 48 | 24 | 1.41 |
| 75TAC20X+L | 75 | 115 | 48 | 24 | 1.49 |
| 80TAC20X+L | 80 | 125 | 54 | 27 | 2.02 |
| 85TAC20X+L | 85 | 130 | 54 | 27 | 2.12 |
| 90TAC20X+L | 90 | 140 | 60 | 30 | 2.83 |
| 95TAC20X+L | 95 | 145 | 60 | 30 | 2.93 |
| 100TAC29X+L | 100 | 140 | 48 | 24 | 1.87 |
| 100TAC20X+L | 100 | 150 | 60 | 30 | 3.08 |
| 105TAC29X+L | 105 | 145 | 48 | 24 | 1.96 |
| 105TAC20X+L | 105 | 160 | 66 | 33 | 3.94 |
| 110TAC29X+L | 110 | 150 | 48 | 24 |
2.04 |
