उच्च तापमान सामग्री परिशुद्धता NSK धुरी असर HCB7008-C-2RSD-T-P4S भारी जुड़वां हाइड्रोलिक तेल सील
एनएसके स्पिंडल लेयरिंग HCB7008-C-2RSD-T-P4S का विवरण
1) ब्रांडः NSK
2)मॉडलः HCB7008-C-2RSD-T-P4S-UL
3)सीरीजः HCB7008-C-2RSD-T-P4S
4)आंतरिक व्यासः 40 (मिमी)
5)बाहरी व्यासः 68 (मिमी)
6) मोटाईः 15 (मिमी)
7)मूल स्थैतिक भार (KN): 11
8)मूल गतिशील भार (KN): 14.3
9)वजनः 0.17 (किग्रा)
10। तेल की गति सीमाः 30000r/min
11)तेल स्नेहन गति सीमाः 45000r/min
12)नोट: सिरेमिक गेंदों, 15 डिग्री, राल पिंजरे, पी 4 स्तर, सभी पक्षों पर सील, सार्वभौमिक युग्मन
कोणीय संपर्क बॉल लेयरिंग की शुरूआत
कोणीय स्पर्श गेंद बीयरिंगरेडियल और अक्षीय भार को सहन कर सकता है। उच्च गति पर काम करने में सक्षम। संपर्क कोण, अक्षीय भार वहन क्षमता अधिक है।उच्च परिशुद्धता और उच्च गति वाले बीयरिंग आमतौर पर 15-डिग्री कोण संपर्क गेंद बीयरिंग लेते हैं, संपर्क कोण बढ़ेगा। एकल पंक्ति कोणीय संपर्क गेंद बीयरिंग एक दिशा में अक्षीय भार का सामना कर सकते हैं, जबकि रेडियल भार, अतिरिक्त अक्षीय बल का कारण होगा।और एक ही दिशा में अक्षीय विस्थापन की सीमा, शाफ्ट या आवास. यदि युग्मित स्थापना, ताकि एक जोड़ी असर बाहरी अंगूठी के सापेक्ष उस चौड़े पक्ष के चेहरे के चौड़े और संकीर्ण पक्ष संकीर्ण अंत का सामना कर रहा है.इससे अतिरिक्त अक्षीय बल से बचा जा सकता है, और दोनों दिशाओं में अक्षीय रिक्ति रेंज को सीमित करने के लिए शाफ्ट या आवास।आंतरिक और बाहरी छल्ले के लिए कोणीय संपर्क गेंद असर रेसवे क्षैतिज अक्ष पर सापेक्ष विस्थापन,तो यह रेडियल भार और अक्षीय भार सहन कर सकते हैं - संयुक्त भार (एक पंक्ति कोणीय संपर्क गेंद बीयरिंग एक दिशा में अक्षीय भार का सामना कर सकते हैं, इसलिए अक्सर जोड़े में स्थापित किया जाता है। कंज पीतल, सिंथेटिक राल, आदि से बना, असर के रूपों और आवेदन की परिस्थितियों के आधार पर। कोणीय संपर्क गेंद असरः 7000C प्रकार (α = 15 °),7000AC प्रकार (α = 25 °) और 7000B (α = 40 °) प्रकार. सामान्य आंतरिक और बाहरी छल्ले में बाहर की अंगूठी को बंद करने वाले असर को अलग नहीं किया जा सकता है, एक दिशा में रेडियल और अक्षीय संयुक्त भार और अक्षीय भार का सामना कर सकता है।संपर्क कोण द्वारा निर्णय की अक्षीय भार क्षमता, संपर्क कोण बड़ा है, उच्च अक्षीय भार का सामना करने की क्षमता। इस प्रकार के असर शाफ्ट या आवास की दिशा में अक्षीय विस्थापन को सीमित कर सकते हैं।
मुख्य उद्देश्य
एकल पंक्ति कोण संपर्क गेंद बीयरिंग: मशीन टूल्स स्पिंडल, उच्च आवृत्ति वाले मोटर्स, गैस टर्बाइन, सेंट्रीफ्यूज, छोटे वाहनों के सामने का पहिया, अंतर पिनियन शाफ्ट
दो पंक्तियों के कोणीय स्पर्श गोलाकारपंप, ब्लोअर, एयर कंप्रेसर, विभिन्न प्रकार के ट्रांसमिशन, ईंधन इंजेक्शन पंप, प्रिंटिंग मशीन
अन्य प्रकार के एनएसके स्पिंडल लेयर
| स्पिंडल बीयरिंग HCB72..- C | स्पिंडल बीयरिंग HCB70..- C-2RSD | स्पिंडल बीयरिंग HCB72..- E |
|
समायोजित, जोड़े या सेट में, संपर्क कोण α = 15 °, सिरेमिक गेंदों के साथ, सीमित सहिष्णुता के साथ |
समायोजित, जोड़े या सेट में, संपर्क कोण α = 15 °, सिरेमिक गेंदों के साथ, दोनों तरफ होंठ सील, गैर संपर्क, सीमित सहिष्णुता के साथ |
समायोजित, जोड़े या सेट में, संपर्क कोण α = 25 °, सिरेमिक गेंदों के साथ, सीमित सहिष्णुता के साथ |
| स्पिंडल असर HCB7200-C-T-P4S | स्पिंडल असर HCB7000-C-2RSD-T-P4S | स्पिंडल असर HCB7200-E-T-P4S |
| स्पिंडल असर HCB7201-C-T-P4S | स्पिंडल असर HCB7001-C-2RSD-T-P4S | स्पिंडल असर HCB7201-E-T-P4S |
| स्पिंडल असर HCB7202-C-T-P4S | स्पिंडल असर HCB7002-C-2RSD-T-P4S | स्पिंडल असर HCB7202-E-T-P4S |
| स्पिंडल असर HCB7203-C-T-P4S | स्पिंडल असर HCB7003-C-2RSD-T-P4S | स्पिंडल असर HCB7203-E-T-P4S |
| स्पिंडल असर HCB7204-C-T-P4S | स्पिंडल असर HCB7004-C-2RSD-T-P4S | स्पिंडल असर HCB7204-E-T-P4S |
| स्पिंडल असर HCB7205-C-T-P4S | स्पिंडल असर HCB7005-C-2RSD-T-P4S | स्पिंडल असर HCB7205-E-T-P4S |
| स्पिंडल असर HCB7206-C-T-P4S | स्पिंडल असर HCB7006-C-2RSD-T-P4S | स्पिंडल असर HCB7206-E-T-P4S |
| स्पिंडल असर HCB7207-C-T-P4S | स्पिंडल असर HCB7007-C-2RSD-T-P4S | स्पिंडल असर HCB7207-E-T-P4S |
| स्पिंडल असर HCB7208-C-T-P4S | स्पिंडल असर HCB7008-C-2RSD-T-P4S | स्पिंडल असर HCB7208-E-T-P4S |
| स्पिंडल असर HCB7209-C-T-P4S | स्पिंडल असर HCB7009-C-2RSD-T-P4S | स्पिंडल असर HCB7209-E-T-P4S |
| स्पिंडल असर HCB7210-C-T-P4S | स्पिंडल असर HCB7010-C-2RSD-T-P4S | स्पिंडल असर HCB7210-E-T-P4S |
| स्पिंडल असर HCB7211-C-T-P4S | स्पिंडल असर HCB7011-C-2RSD-T-P4S | स्पिंडल असर HCB7211-E-T-P4S |
| स्पिंडल असर HCB7212-C-T-P4S | स्पिंडल असर HCB7012-C-2RSD-T-P4S | स्पिंडल असर HCB7212-E-T-P4S |
| स्पिंडल असर HCB7213-C-T-P4S | स्पिंडल असर HCB7013-C-2RSD-T-P4S | स्पिंडल असर HCB7213-E-T-P4S |
| स्पिंडल असर HCB7214-C-T-P4S | स्पिंडल असर HCB7014-C-2RSD-T-P4S | स्पिंडल असर HCB7214-E-T-P4S |
| स्पिंडल असर HCB7215-C-T-P4S | स्पिंडल असर HCB7015-C-2RSD-T-P4S | स्पिंडल असर HCB7215-E-T-P4S |
| स्पिंडल असर HCB7216-C-T-P4S | स्पिंडल असर HCB7016-C-2RSD-T-P4S | स्पिंडल असर HCB7216-E-T-P4S |
| स्पिंडल असर HCB7217-C-T-P4S | स्पिंडल असर HCB7017-C-2RSD-T-P4S | स्पिंडल असर HCB7217-E-T-P4S |
| स्पिंडल असर HCB7218-C-T-P4S | स्पिंडल असर HCB7018-C-2RSD-T-P4S | स्पिंडल असर HCB7218-E-T-P4S |
| स्पिंडल असर HCB7219-C-T-P4S | स्पिंडल असर HCB7019-C-2RSD-T-P4S | स्पिंडल असर HCB7219-E-T-P4S |
| स्पिंडल असर HCB7220-C-T-P4S | स्पिंडल असर HCB7020-C-2RSD-T-P4S | स्पिंडल असर HCB7220-E-T-P4S |
| स्पिंडल असर HCB7221-C-T-P4S | स्पिंडल असर HCB7021-C-2RSD-T-P4S | स्पिंडल असर HCB7221-E-T-P4S |
| स्पिंडल असर HCB7222-C-T-P4S | स्पिंडल असर HCB7022-C-2RSD-T-P4S | स्पिंडल असर HCB7222-E-T-P4S |
| स्पिंडल असर HCB7224-C-T-P4S | स्पिंडल असर HCB7024-C-2RSD-T-P4S | स्पिंडल असर HCB7224-E-T-P4S |
| स्पिंडल असर HCB7226-C-T-P4S | स्पिंडल असर HCB7026-C-2RSD-T-P4S | स्पिंडल असर HCB7226-E-T-P4S |
| स्पिंडल असर HCB7228-C-T-P4S | स्पिंडल असर HCB7028-C-2RSD-T-P4S | स्पिंडल असर HCB7228-E-T-P4S |
| स्पिंडल असर HCB7230-C-T-P4S | स्पिंडल असर HCB7030-C-2RSD-T-P4S | स्पिंडल असर HCB7230-E-T-P4S |
| स्पिंडल असर HCB7232-C-T-P4S | स्पिंडल असर HCB7032-C-2RSD-T-P4S | स्पिंडल असर HCB7232-E-T-P4S |
| स्पिंडल असर HCB7234-C-T-P4S | स्पिंडल असर HCB7034-C-2RSD-T-P4S | स्पिंडल असर HCB7234-E-T-P4S |

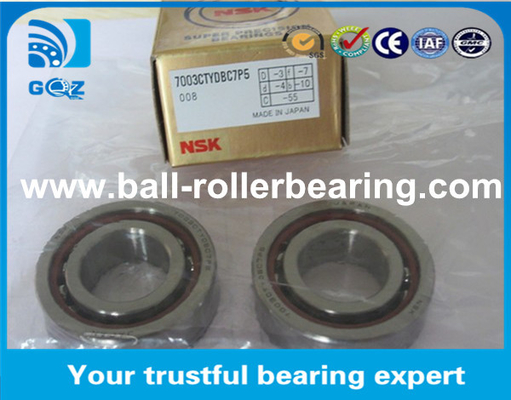

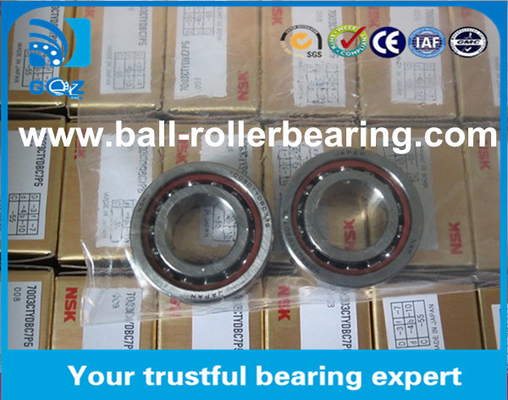

चित्रः
कंपनी की जानकारी:
अक्सर पूछे जाने वाले प्रश्न
प्रीलोडेड क्या है, और एंगुलर कॉन्टैक्ट बॉल लेयरिंग के संदर्भ में यह क्यों महत्वपूर्ण है?
कोणीय संपर्क बॉल बीयरिंग में प्रीलोडेड का तात्पर्य है कि गेंद और दौड़ के बीच खेल को खत्म करने के लिए असेंबली के दौरान जानबूझकर थोड़ा अक्षीय भार पेश करना, कठोरता और सटीकता में वृद्धि करना।यह विशेष रूप से उच्च परिशुद्धता मशीनरी जैसे सीएनसी मशीनों में महत्वपूर्ण है, जहां न्यूनतम बैकलैश और उच्च स्थिरता की आवश्यकता होती है। प्रीलोड को सावधानीपूर्वक समायोजित करके, असर की चलने की सटीकता और कठोरता को अनुकूलित किया जा सकता है।अत्यधिक प्रीलोडिंग से घर्षण बढ़ सकता हैइसलिए, कोण संपर्क बॉल बीयरिंगों की दीर्घायु को कम किए बिना उनकी पूरी क्षमता का दोहन करने के लिए संतुलित प्रीलोडिंग सेटिंग महत्वपूर्ण है।
दीर्घायु सुनिश्चित करने के लिए कोणीय संपर्क बॉल बीयरिंगों को कैसे स्थापित और बनाए रखा जाना चाहिए?
कोणीय संपर्क बॉल बीयरिंगों के सेवा जीवन को अधिकतम करने के लिए उचित माउंटिंग और रखरखाव महत्वपूर्ण हैं। इन बीयरिंगों का उपयोग अक्सर जोड़े में किया जाता है (पीछे से पीछे, चेहरे से चेहरे,या टैंडेम व्यवस्था) द्विदिशात्मक धक्का भार का प्रबंधन करने के लिए. स्थापना के दौरान, सुनिश्चित करें कि वे निर्माता के दिशानिर्देशों का पालन करते हुए, सही अभिविन्यास और पूर्व लोड के साथ माउंट किए गए हैं।ऑपरेटिंग तापमान और गति के साथ संगतवस्त्रों के पहनने, शोर या कंपन के संकेतों के लिए नियमित निरीक्षण, साथ ही समय पर स्नेहन को फिर से भरने से समय से पहले विफलता को रोकने में मदद मिलती है।स्वच्छ और नियंत्रित परिचालन वातावरण को बनाए रखना भी कोणीय संपर्क बॉल बीयरिंग की दीर्घायु में महत्वपूर्ण योगदान देता है.
