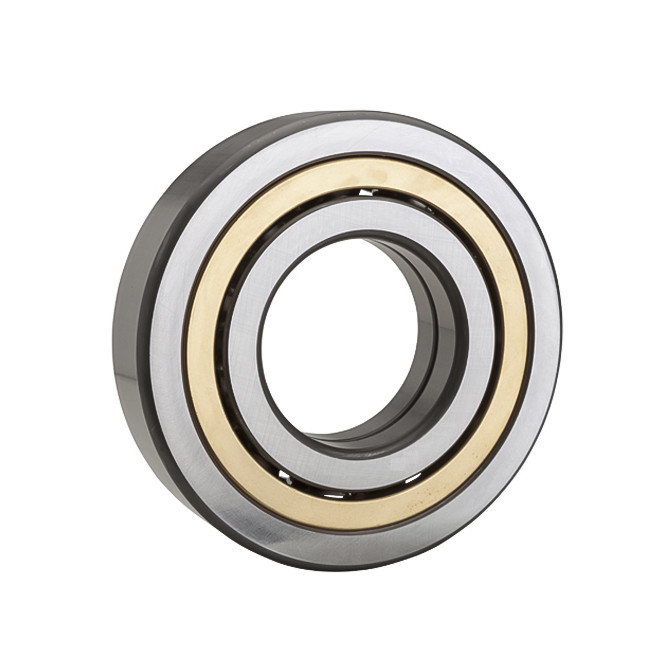

एसकेएफ अक्षीय 4 बिंदु लघु कोणीय संपर्क बीयरिंग QJ320 Z2
1कोण संपर्कअसर विनिर्देश :
| असर का प्रकार | कोणीय संपर्क असर |
| असर मॉडल | QJ320 |
| ब्रांड | SKF/ FAG/ GQZ/ AAA |
| आकार (मिमी) | 100*215*47 |
| वजन (किलो) | 9.3 किलो |
| स्टॉक | पर्याप्त है |
| स्नेहन | तेल |
| आवेदन | ऑटोमोबाइल, रोलिंग मिल, खनन, धातु विज्ञान |
2कोणीय संपर्क गोलाकार असर की विशेषताएंः
कोणीय संपर्क गोलाकार असरः 7000C प्रकार (α = 15 °), 7000AC प्रकार (α = 25 °) और 7000B (α = 40 °) कई प्रकार के। बाहरी अंगूठी लॉक पोर्ट में असर के प्रकार,अंगूठी के अंदर और बाहर के सामान्य पृथक्करण एक दिशा में रेडियल और अक्षीय भार और अक्षीय भार को संयुक्त नहीं किया जा सकता हैसंपर्क कोण द्वारा निर्णय की अक्षीय भार क्षमता, संपर्क कोण अधिक है, उच्च अक्षीय भार का सामना करने की क्षमता।इस तरह के असर शाफ्ट या आवास एक दिशा में अक्षीय विस्थापन को सीमित करने के लिए.
3कोणीय संपर्क गेंद असर का प्रकार
एकल पंक्ति कोणीय संपर्क गेंद असरः 7100 श्रृंखला, 7200 श्रृंखला, 7300 श्रृंखला, 7400 श्रृंखला
डबल रो कोणीय संपर्क गेंद असरः 52 श्रृंखला, 53 श्रृंखला, 3200 श्रृंखला, 3300 श्रृंखला
मिश्रित कोणीय स्पर्श गेंद असर
चार बिंदु संपर्क गेंद असर
4. प्रतिस्पर्धात्मक लाभ:
a. व्यापारिक कंपनी के साथ तुलना करें, क्योंकि हमारे पास अपना कारखाना है
b. कारखाने की तुलना में हम आसानी से संवाद कर रहे हैं।
हमारे उत्पादों का उत्पादन सख्त गुणवत्ता परीक्षण प्रणाली के तहत किया गया था।
पांच.विनिर्देशः
एनएसके चार बिंदु संपर्क असर QJ320
1उच्च गति
2उच्च परिशुद्धता
3लम्बी आयु
4उच्च रेडियल और अक्षीय भार
6. हम निम्नलिखित असर भी पेश कर सकते हैं:
| असर नं. | सीमा आयाम ((मिमी) | आधारभूत भार रेटिंग्स (N) | सीमांत गति ((आरपीएम) | द्रव्यमान ((kg) | |||||
| d | D | बी | आर मिन | सीए | C0a | वसा | तेल | लगभग | |
| QJ1018 | 90 | 140 | 24 | 1.5 | 94 000 | 208 000 | ३४०० | 4 800 | 1.45 |
| QJ218 | 160 | 30 | 2 | 164 000 | 320 000 | 3 200 | 4 300 | 2.75 | |
| QJ318 | 190 | 43 | 3 | 235 000 | 450 000 | २८०० | ३८०० | 6.4 | |
| QJ1019 | 95 | 145 | 24 | 1.5 | 96 500 | 220 000 | ३४०० | 4 500 | 1.5 |
| QJ219 | 170 | 32 | 2.1 | 177 000 | 340 000 | ३००० | चार हजार | 3.35 | |
| QJ319 | 200 | 45 | 3 | 251 000 | 495 000 | २६०० | ३६०० | 7.4 | |
| QJ1020 | 100 | 150 | 24 | 1.5 | 98 500 | 232 000 | 3 200 | 4 300 | 1.6 |
| QJ220 | 180 | 34 | 2.1 | 199 000 | 390 000 | २८०० | ३८०० | 4 | |
| QJ320 | 215 | 47 | 3 | 300 000 | 640 000 | 2 400 | ३४०० | 9.3 | |
| QJ1021 | 105 | 160 | 26 | 2 | 115 000 | 269 000 | ३००० | चार हजार | 2 |
| QJ221 | 190 | 36 | 2.1 | 217 000 | 435 000 | २६०० | ३६०० | 4.7 | |
| QJ321 | 225 | 49 | 3 | 305 000 | 640 000 | 2 400 | 3 200 | 10.5 | |
| QJ1022 | 110 | 170 | 28 | 2 | 139 000 | 315 000 | २८०० | ३८०० | 2.5 |
| QJ222 | 200 | 38 | 2.1 | 235 000 | 490 000 | २६०० | ३४०० | 5.6 | |
| QJ322 | 240 | 50 | 3 | 320 000 | 710 000 | 2 200 | ३००० | 12.5 | |
| QJ1024 | 120 | 180 | 28 | 2 | 147 000 | 350 000 | २६०० | ३६०० | 2.65 |
| QJ224 | 215 | 40 | 2.1 | 265 000 | ५८५००० | 2 400 | 3 200 | 6.9 | |
| QJ324 | 260 | 55 | 3 | 360 000 | 835 000 | २००० | २८०० | 15.4 | |
कंपनी की जानकारी
अक्सर पूछे जाने वाले प्रश्न
मैं अपने कोणीय संपर्क गेंद असर आवेदन के लिए सही संपर्क कोण कैसे निर्धारित करते हैं?
एक कोणीय संपर्क गेंद असर के लिए सही संपर्क कोण का चयन इष्टतम प्रदर्शन के लिए महत्वपूर्ण है। संपर्क कोण, आम तौर पर 15° से 40° तक होता है,असर की अक्षीय भार क्षमता निर्धारित करता हैकम कोण (उदाहरण के लिए, 15°-25°) मध्यम अक्षीय भार वाले अनुप्रयोगों के लिए उपयुक्त हैं, लेकिन उच्च गति वाले रोटेशन की आवश्यकता होती है, जैसे कि इलेक्ट्रिक मोटर्स में। उच्च कोण (उदाहरण के लिए,30°-40°) भारी अक्षीय भार का सामना कर सकता है, उन्हें गियरबॉक्स या पंपों के लिए आदर्श बनाते हैं। विशेष परिचालन आवश्यकताओं को समझना, जिसमें भार प्रकार और परिमाण, घूर्णन गति और सटीकता की आवश्यकताएं शामिल हैं,सबसे उपयुक्त संपर्क कोण के साथ कोणीय संपर्क गेंद असर का चयन करने में मार्गदर्शन करेगा.
प्रीलोडेड क्या है, और एंगुलर कॉन्टैक्ट बॉल लेयरिंग के संदर्भ में यह क्यों महत्वपूर्ण है?
कोणीय संपर्क बॉल बीयरिंग में प्रीलोडेड का तात्पर्य है कि गेंद और दौड़ के बीच खेल को खत्म करने के लिए असेंबली के दौरान जानबूझकर थोड़ा अक्षीय भार पेश करना, कठोरता और सटीकता में वृद्धि करना।यह विशेष रूप से उच्च परिशुद्धता मशीनरी जैसे सीएनसी मशीनों में महत्वपूर्ण है, जहां न्यूनतम बैकलैश और उच्च स्थिरता की आवश्यकता होती है। प्रीलोड को सावधानीपूर्वक समायोजित करके, असर की चलने की सटीकता और कठोरता को अनुकूलित किया जा सकता है।अत्यधिक प्रीलोडिंग से घर्षण बढ़ सकता हैइसलिए, कोण संपर्क बॉल बीयरिंगों की दीर्घायु को कम किए बिना उनकी पूरी क्षमता का दोहन करने के लिए संतुलित प्रीलोडिंग सेटिंग महत्वपूर्ण है।
