| न्यूनतम आदेश मात्रा: | 1 पीसी |
| कीमत: | USD0.1-1000/PC |
| मानक पैकेजिंग: | 1.औद्योगिक पैकिंग: ए)प्लास्टिकट्यूब+कार्टन+पैलेट बी)प्लास्टिक बैग+क्राफ्ट पेपर+कार्टन+पैलेट 2.वाणिज् |
| वितरण अवधि: | 5-7 कार्य दिवस |
| भुगतान विधि: | टी/टी, एल/सी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति क्षमता: | 10000 पीसी / सप्ताह |

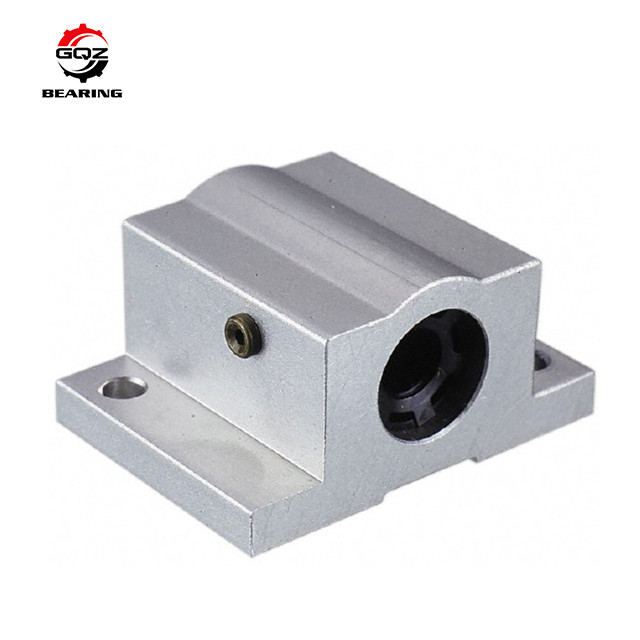

C0 C2C3 कम शोर रैखिक गति गेंद बीयरिंगें SCS10UU ग्रीन प्लास्टिक टोपी के साथ
रैखिकमोशन लेयरिंग यूनिट/ब्लॉक SC ((S)...UU SC ((S)...LUU श्रृंखला
रैखिक असर बेल्ट अक्ष के साथ संयुक्त रूप से असीमित यात्रा के लिए रैखिक गति प्रणाली का एक कम लागत वाला उत्पादन है। चूंकि गेंद बिंदु को शाफ्ट के संपर्क में ले जाना,तो छोटे भार का उपयोग. न्यूनतम घर्षण गेंद घूर्णन के साथ, जो उच्च परिशुद्धता चिकनी आंदोलन प्राप्त कर सकते हैं।कम शोर, कम घर्षण, उच्च परिशुद्धता, उच्च जीवनकाल। गेंद और सीधी धुरी के बीच बिंदु संपर्क के कारण, घर्षण छोटा है, गति परिशुद्धता उच्च है।
रैखिक बीयरिंग का उपयोग कठोर रैखिक शाफ्ट के साथ संयुक्त रूप से किया जाता है। एक अनंत रैखिक गति प्रणाली के लिए। गेंद और कठोर शाफ्ट क्योंकि यह संपर्क का बिंदु है, जिससे भार छोटा है,लेकिन न्यूनतम घर्षण की रैखिक गति, उच्च परिशुद्धता, तेजी से आंदोलन मुख्य रूप से रैखिक गति पारित के लिए इस्तेमाल किया।

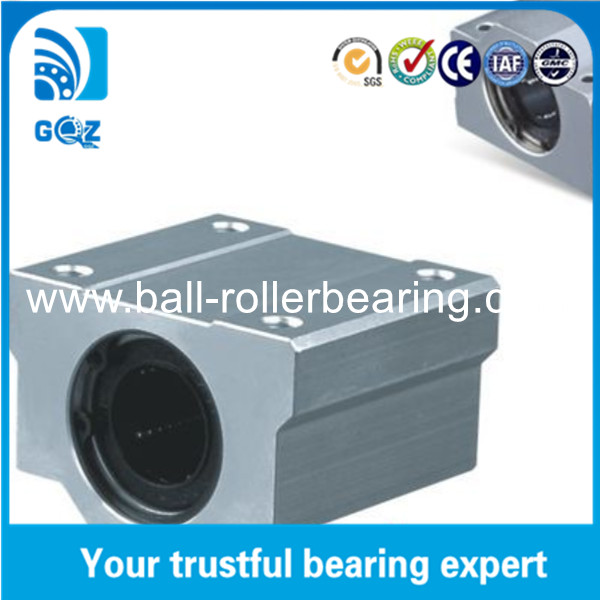

कम शोर SCS10UU रैखिक असरों के ब्लॉक की विशेषता शाफ्ट के साथ
एसबीआर/टीबीआर बेलनाकार रैखिक गाइड रेलएक रेल समर्थन, एक शाफ्ट (रेल), और ब्लॉक की संख्या से बना है। वे एक इकाई के रूप में या संबंधित घटकों के रूप में भी प्रदान किए जाते हैं। सभी घटकों को पूरी तरह से विनिमेय होने के लिए मानकीकृत किया गया है।
समर्थन रेल (एसबीएस/टीबीएस)
समर्थन रेल पूरे स्ट्रोक के दौरान शाफ्ट को अधिकतम कठोरता और कठोरता प्रदान करता है, और इकाई के प्रदर्शन को सुनिश्चित करता है।
मामला (एसबीआर/टीबीआर)
उच्च भार या लंबे स्ट्रोक अनुप्रयोग के लिए प्रभावी अधिकतम कठोरता और उत्कृष्ट गति के साथ ओपन प्रकार के रैखिक बुशिंग के साथ संयोजन में।उच्च परिशुद्धता प्रदर्शन के लिए एसबीआर/टीबीआर/एसएमडी श्रृंखला पर प्रीलोडेड लागू किया जा सकता है.
समर्थन रेल इकाई (एसबीआर-एस/टीबीआर-एस)
एसबीआर-एस और टीबीआर-एस प्रकार उच्च परिशुद्धता और विक्षेपण मुक्त स्लाइडिंग प्रणाली के लिए इष्टतम गाइड इकाइयां हैं, जिसमें चिकनी गति और अधिकतम कठोरता, और कम लागत और समय है।
|
मॉडल |
आयाम (मिमी) |
वजन |
||||||||||||
|
टी |
h |
ई |
W |
L |
F |
जी |
बी |
सी |
क |
S1 |
S2 |
L1 |
||
|
एससीएस 6 UU |
6 |
9 |
15 |
30 |
25 |
18 |
15 |
20 |
15 |
5 |
एम4 |
3.4 |
8 |
34 |
|
एससीएस 8 UU |
6 |
11 |
17 |
34 |
30 |
22 |
18 |
24 |
18 |
5 |
एम4 |
3.4 |
8 |
52 |
|
एससीएस 10 UU |
8 |
13 |
20 |
40 |
35 |
26 |
21 |
28 |
21 |
6 |
एम5 |
4.3 |
12 |
92 |
|
एससीएस 12 UU |
8 |
15 |
21 |
42 |
36 |
28 |
24 |
30.5 |
26 |
5.75 |
एम5 |
4.3 |
12 |
102 |
|
एससीएस 13 UU |
8 |
15 |
22 |
44 |
39 |
30 |
24.5 |
33 |
26 |
5.5 |
एम5 |
4.3 |
12 |
120 |
|
एससीएस 16 UU |
9 |
19 |
25 |
50 |
44 |
38.5 |
32.5 |
36 |
34 |
7 |
एम5 |
4.3 |
12 |
200 |
|
एससीएस 20 UU |
11 |
21 |
27 |
54 |
50 |
41 |
35 |
40 |
40 |
7 |
एम6 |
5.2 |
12 |
255 |
|
SCS 25UU |
12 |
26 |
38 |
76 |
67 |
51.5 |
42 |
54 |
50 |
11 |
एम8 |
7 |
18 |
600 |

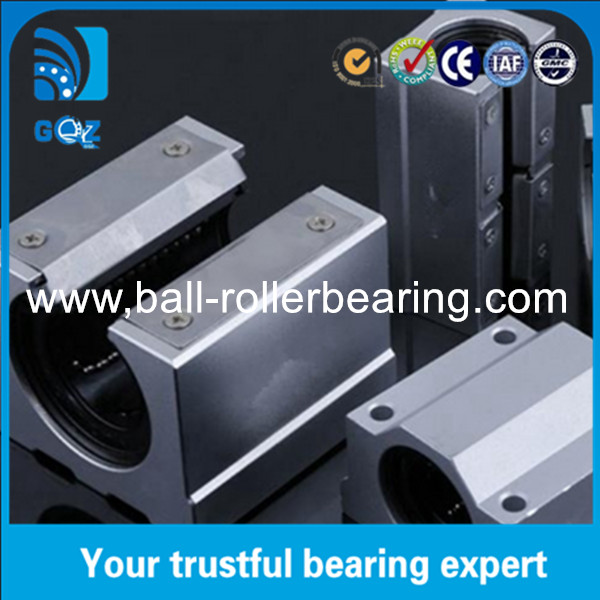

अधिक तस्वीरें, लाइनर असर के बारे में टाइप
