NSK 30TAC62BDBC10PN7A बॉल स्क्रू सपोर्ट बॉल बेयरिंग कोणीय संपर्क बॉल बेयरिंग
एनएसके कोणीय संपर्क बॉल बैरिंग विशेषताएं:
बॉल स्क्रू बीयरिंग, 60 डिग्री के अधिकांश संपर्क कोण, बड़े अक्षीय भार ले सकते हैं, मुख्य रूप से विभिन्न प्रकार के सटीक मशीन टूल्स के लिए उपयोग किया जाता है बॉल स्क्रू का उपयोग गति के लिए भी किया जा सकता है जो पीसने वाले हेड मोटर का उच्च अक्षीय भार नहीं है। इसका आयामी सटीकता पी5, पी4 स्तर, ग्राहकों को चुनने के लिए मिलान और सार्वभौमिक जोड़ी प्रदान करता है, बीएस, बीएसए, 7602,7603 श्रृंखला बीयरिंग सहित बॉल स्क्रू बीयरिंग की सीलिंग संरचना भी प्रदान कर सकता है।
टीएसी बी श्रृंखला:
बड़ी संख्या में गेंदों और 60° के संपर्क कोण के कारण अक्षीय कठोरता अधिक होती है। बेलनाकार रोलर बीयरिंग के पतला रोलर बीयरिंग की तुलना में, इस प्रकार का शुरुआती टॉर्क कम होता है;इसलिए कम ड्राइविंग बल के साथ सहज घुमाव संभव है।
टीएसी बी श्रृंखला बीयरिंग में एनएसके के हाल ही में विकसित मोल्डेड पॉलियामाइड राल पिंजरे शामिल हैं।इसके अलावा आंतरिक और बाहरी रिंगों के लिए अतिरिक्त शुद्ध स्टील का उपयोग करने से सेवा जीवन में और वृद्धि हुई है।हमारे ईपी स्टील का निर्माण हानिकारक ऑक्साइड समावेशन की मात्रा को नियंत्रित करके किया जाता है, जो बड़े आकार के समावेशन को समाप्त करता है और वैक्यूम आर्क रीमेल्टेड (वेर) स्टील की तुलना में उच्च शुद्धता का आनंद लेता है।
"डीजी" सील, कम टॉर्क संपर्क सील, "डब्ल्यूपीएच" ग्रीस, एक जलरोधक ग्रीस के साथ श्रृंखला, विश्वसनीयता बढ़ाती है और आसान हैंडलिंग प्रदान करती है।
टीएसी बी सीरीज (मशीन टूल एप्लीकेशन)
बड़ी संख्या में गेंदों और 60 डिग्री के संपर्क कोण के कारण अक्षीय कठोरता अधिक है।बेलनाकार रोलर बीयरिंग के पतला रोलर बीयरिंग की तुलना में, इस प्रकार का शुरुआती टॉर्क कम होता है;इसलिए कम ड्राइविंग बल के साथ सहज घुमाव संभव है।
TAC02 और 03 श्रृंखला (इलेक्ट्रिक इंजेक्शन मोल्डिंग मशीन)
TAC02 और 03 श्रृंखला कोणीय संपर्क बॉल बेयरिंग हैं जो इलेक्ट्रिक इंजेक्शन मोल्डिंग मशीनों के ड्राइविंग तंत्र से भारी भार के तहत संचालित होने वाले बड़े आकार के बॉल स्क्रू के लिए समर्थन प्रदान करते हैं।बॉल बेयरिंग के इष्टतम डिज़ाइन द्वारा कम टॉर्क प्राप्त किया जाता है।
उपयोगकर्ता इन श्रृंखलाओं के साथ अपने रोलर बीयरिंग को बदलकर असर टॉर्क को काफी कम कर सकते हैं।
टीएसी बी और टीएसी02, 03 अंतर
इलेक्ट्रिक इंजेक्शन मोल्डिंग मशीनें मशीन टूल्स की तुलना में बॉल स्क्रू सपोर्ट बेयरिंग पर अधिक भार उत्पन्न करती हैं।TAC02 और 03 बियरिंग्स को ऐसी भारी भार स्थितियों के तहत संचालित करने के लिए डिज़ाइन किया गया है।इसके विपरीत, टीएसी बी बियरिंग्स को गेंदों की संख्या और बियरिंग की चौड़ाई बढ़ाकर अनुमेय भार बढ़ाने के लिए डिज़ाइन किया गया है।

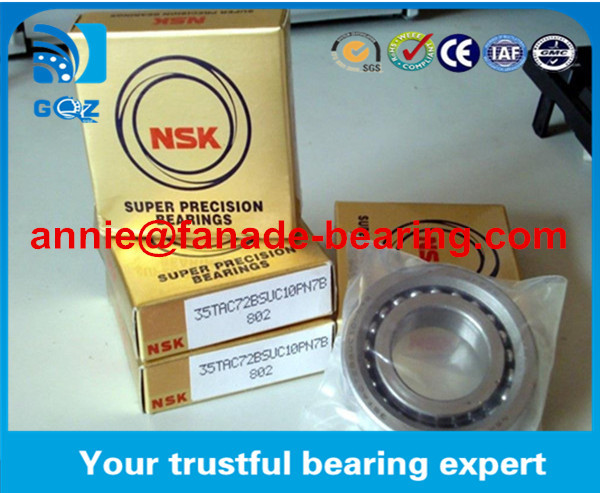

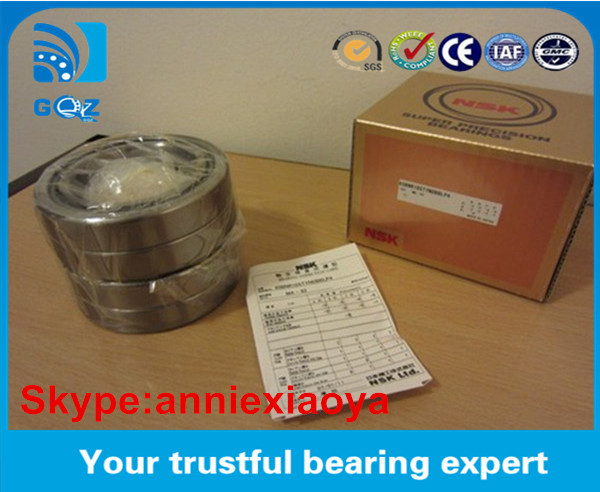

एनएसके बॉल स्क्रू सपोर्ट बेयरिंग 30TAC62BDBC10PN7A चित्र:
सर्वाधिक बिकने वाली एनएसके कोणीय संपर्क बॉल बियरिंग्स:
| नमूना | आयाम/एमएम | नमूना | आयाम/एमएम |
| 17टीएसी47बी | 17*47*15 | 30TAC20X+L | 30*62*34 |
| 20TAC47B | 20*47*15 | 40TAC20X+L | 40*68*36 |
| 25TAC62B | 25*62*15 | 45TAC20X+L | 45*75*38 |
| 30TAC62B | 30*62*15 | 50TAC20X+L | 50*80*38 |
| 35TAC72B | 35*72*15 | 55TAC20X+L | 55*90*44 |
| 40TAC72B | 40*72*15 | 60TAC20X+L | 60*95*44 |
| 40TAC90B | 40*90*20 | 65TAC20X+L | 65*100*44 |
| 45TAC75B | 45*75*15 | 70TAC20X+L | 70*110*48 |
| 45TAC100B | 45*100*20 | 75TAC20X+L | 75*115*48 |
| 50TAC100B | 50*100*20 | 80TAC20X+L | 80*125*54 |
| 55TAC100B | 55*100*20 | 85TAC20X+L | 85*130*54 |
| 55TAC120B | 55*120*20 | 90TAC20X+L | 90*140*60 |
| 60TAC120B | 60*120*20 | 95TAC20X+L | 95*145*60 |
| 180TAC20D+L | 180*280*120 | 100TAC29X+L | 100*140*48 |
| 190TAC29D+L | 190*260*84 | 100TAC20X+L | 100*150*60 |
| 190TAC20D+L | 190*290*120 | 105TAC29X+L | 105*145*48 |
| 200TAC29D+L | 200*280*96 | 105TAC20X+L | 105*160*66 |
| 200TAC20D+L | 200*310*132 | 110TAC29X+L | 110*150*48 |
| 220TAC29D+L | 220*300*96 | 110TAC20X+L | 110*170*72 |
| 220TAC20D+L | 220*340*144 | 120TAC29X+L | 120*165*54 |
| 240TAC29D+L | 240*320*96 | 120TAC20X+L | 120*180*72 |
| 240TAC20D+L | 240*360*144 | 130TAC29X+L | 130*180*60 |
| 260TAC29D+L | 260*360*120 | 130TAC20X+L | 130*200*84 |
| 260TAC20D+L | 260*400*164 | 140TAC29D+L | 140*190*60 |
| 280TAC29D+L | 280*380*120 | 140TAC20D+L | 140*210*84 |
| 280TAC20D+L | 280*420*164 | 150TAC29D+L | 150*210*72 |
| 300TAC29D+L | 300*420*144 | 150TAC20D+L | 150*225*90 |
| 320TAC29D+L | 320*440*144 | 160TAC29D+L | 160*220*72 |
| 340TAC29D+L | 340*480*144 | 160TAC20D+L | 160*240*96 |
| 360TAC29D+L | 360*480*144 | 170TAC29D+L | 170*230*72 |
| 380TAC29D+L | 380*520*164 | 170TAC20D+L | 170*260*108 |
| 400TAC29D+L | 400*540*164 | 180TAC29D+L | 180*250*84 |
| एन एस | एनटीएन | आईबीएफए | आईबीएसके | आयाम(मिमी) | ||
| डी | डी | बी | ||||
| 15टीएसी47बी | 15 | 47 | 15 | |||
| 17टीएसी47बी | बीएसटी17* *47-1बी | 17 | 47 | 15 | ||
| 20TAC47B | बीएसटी20* *47-1बी | बीएसबी020047 | बीएसडी2047 | 20 | 47 | 15 |
| 25TAC62B | बीएसटी25* *62-1बी | बीएसबी025062 | बीएसडी2562 | 25 | 62 | 15 |
| 30TAC62B | बीएसटी30* *62-1बी | बीएसबी030062 | बीएसडी3062 | 30 | 62 | 15 |
| 35TAC72B | बीएसटी35* *72-1बी | बीएसबी035072 | बीएसडी3572 | 35 | 72 | 15 |
| 40TAC72B | बीएसटी40* *72-1बी | बीएसबी040072 | बीएसडी4072 | 40 | 72 | 15 |
| 40TAC90B | बीएसटी40* *90-1बी | बीएसबी040090 | बीएसडी4090 | 40 | 90 | 20 |
| 45TAC75B | बीएसटी45* *75-1बी | बीएसबी045075 | बीएसडी4575 | 45 | 75 | 15 |
| 45TAC100B | बीएसटी45* * 100-1बी | बीएसबी045100 | बीएसडी45100 | 45 | 100 | 20 |
| 50TAC100B | बीएसटी50* * 100-1बी | बीएसबी050100 | 50 | 100 | 20 | |
| बीएसबी055090 | 55 | 90 | 15 | |||
| 55TAC100B | बीएसटी55* * 100-1बी | 55 | 100 | 20 | ||
| 55TAC120B | बीएसटी55* * 120-1बी | बीएसबी055120 | 55 | 120 | 20 | |
| 60TAC120B | बीएसटी60* * 120-1बी | बीएसबी060120 | 60 | 120 | 20 | |
| बीएसबी075110 | 75 | 110 | 15 | |||
| बीएसबी100150 | 100 | 150 |
22.5
|
|||
हम निम्नानुसार कोणीय संपर्क बीयरिंग भी पेश कर सकते हैं:
