एकल पंक्ति जापान NSK कोणीय संपर्क गेंद असर 7316B फास्ट डिलीवरी NTN 7316B कोणीय संपर्क गेंद असर
टीवह कोण संपर्क गेंद असर का संक्षिप्त विवरणः
एकल पंक्ति कोणीय संपर्क
एकल पंक्ति के कोणीय स्पर्श गेंद बीयरिंग में उच्च और निम्न कंधों वाले रेसवे होते हैं। इन विपरीत रेसवे को एक दिशा में जोर भार ले जाने के लिए डिज़ाइन किया गया है।एनटीएन कारखाने में असरों को प्री-लोड कर सकता है ताकि असर को सेवा में डालने के बाद सही भार विकसित हो सकेइस श्रृंखला के बीयरिंगों को एक विशिष्ट आंतरिक रिक्ति के साथ इकट्ठा किया जाता है, ताकि उनके पास भार के तहत एक विशिष्ट संपर्क कोण हो। NTN द्वारा उपयोग किया जाने वाला मानक संपर्क कोण 30 है, लेकिनकई मामलों में, एक 40 संपर्क कोण भी निर्दिष्ट किया जा सकता है। हम भी एक 15 संपर्क कोण के साथ phenolic राल पिंजरे के साथ विशेष उच्च गति बीयरिंग प्रदान करते हैं।
डबल पंक्ति कोणीय संपर्क
दो पंक्तियों के कोणीय स्पर्श गोलाकारों में एक आंतरिक और एक बाहरी अंगूठी होती है जिसमें एक दोहरी रेसवे होती है।दो पंक्तियों इतने जुड़े हुए हैं कि संपर्क कोण एक-दूसरे के पीछे एकल पंक्ति बीयरिंग की एक जोड़ी के समान हैएनटीएन 5200 और 5300 श्रृंखलाएं निरंतर दौड़ प्रदान करती हैं और दोनों दिशाओं में जोर भार ले सकती हैं। 3200 और 3300 श्रृंखलाओं में भरने के स्लॉट हैं,तो यह आवश्यक है उन्हें घुमावदार लोड के साथ घुमावदार छल्ले के un-notched चेहरे के खिलाफ कार्य करने के लिए.
सार्वभौमिक डिजाइन
सार्वभौमिक डिजाइन के एक पंक्ति के कोणीय स्पर्श गोलाकारों का प्रत्यय UA, UL या UO होता है और उन्हें X, O या टैंडेम व्यवस्था में जोड़े में या समूहों में फिट करने के लिए डिज़ाइन किया गया है।इन बीयरिंग किसी भी व्यवस्था में आवश्यक में लगाया जा सकता हैटैंडेम व्यवस्थाओं के लिए, अनुभाग लिंक में दिशानिर्देशों पर ध्यान दें।
प्रत्यय UA छोटे अक्षीय आंतरिक रिक्ति को दर्शाता है, प्रत्यय UL हल्के प्रीलोड को दर्शाता है और प्रत्यय UO X या O व्यवस्था में रिक्ति से मुक्त को दर्शाता है।
ढुवानी के समय ढुवानी की कुल मात्रा का उल्लेख किया जाना चाहिए, ढुवानी की जोड़ी या ढुवानी समूहों की संख्या का नहीं।
सील करना
प्रत्यय 2RS वाले असरों में दोनों ओर होंठ सील होते हैं। संपर्क RS सील धूल, संदूषण और नम वातावरण से सुरक्षा प्रदान करने के लिए उपयुक्त हैं।
स्नेहन
दोनों ओर होंठ सील वाले बीयरिंगों को उच्च गुणवत्ता वाले वसा से चिकना किया जाता है और जीवन भर चिकना किया जाता है।
खुले बीयरिंग और एक तरफ सील वाले बीयरिंगों को तेल नहीं लगाया जाता है। उन्हें तेल से चिकना किया जा सकता है
या तेल।
परिचालन तापमान
ओपन एंगल कॉन्टैक्ट बॉल लेयरिंग का उपयोग -30 °C से +150 °C तक के ऑपरेटिंग तापमान पर किया जा सकता है। व्यास D > 240 मिमी वाले लेयरिंग आयामी रूप से +200 °C तक स्थिर होते हैं।
ग्लास फाइबर प्रबलित पॉलीआमाइड से बने पिंजरे वाले कोणीय संपर्क गोलाकार असर, पिंजरे की सामग्री द्वारा प्रतिबंधित, +120 °C तक के ऑपरेटिंग तापमान के लिए उपयुक्त हैं।
सील किए गए बीयरिंग -30 °C से +110 °C तक के ऑपरेटिंग तापमान के लिए उपयुक्त हैं, जो स्नेहक और सील सामग्री द्वारा सीमित हैं।
पिंजरे
ग्लास फाइबर प्रबलित पॉलीआमाइड से बने ठोस पिंजरे वाले कोणीय संपर्क गोलाकारों में TVP या TVH प्रत्यय होता है।
ठोस पीतल के पिंजरों में प्रत्यय एमपी होता है।
असर भी सार्वभौमिक रूप से लागू शीट स्टील खिड़की पिंजरों के साथ उपलब्ध हैं (परिशिष्ट जेपी) ।
ईपी योजक के साथ सिंथेटिक वसा और स्नेहक के लिए पॉलीआमाइड के रासायनिक प्रतिरोध की जांच करें।
पुराने तेल और तेल में शामिल additives उच्च तापमान पर प्लास्टिक पिंजरों के परिचालन जीवन को खराब कर सकते हैं।
तेल बदलने के अंतराल का पालन किया जाना चाहिए।
NT1 एकल पंक्ति कोणीय संपर्क गेंद असर 7300 श्रृंखला 7316BL1G:
| उत्पाद की परिभाषा | |
|---|---|
| d | 80 मिमी |
| D | 170 मिमी |
| बी | 39 मिमी |
| अ | 72 मिमी |
| संपर्क कोण, a | 40° |
| मिनट | 2.1 मिमी |
| r1s min | 1.1 मिमी |
| रेडियल क्लीयरेंस वर्ग | सीएन |
| मास | 4.23 किलो |
| ब्रांड | NTN |
| उत्पाद प्रदर्शन | |
|---|---|
| गतिशील भार, सी | 135 kN |
| स्थिर भार, C0 | 109 kN |
| थकान सीमा भार, क्यू | 4.45 kN |
| नीम (तेल) | 5,100 आरपीएम |
| Nlim (तौल) | 3,800 आरपीएम |
| ऑपरेटिंग तापमान मिनट, Tmin | -40 °C |
| अधिकतम संचालन तापमान, Tmax | 120 °C |
कोणीय संपर्क बॉल लेयरिंग 7316BL1G अनुप्रयोगः
एकल पंक्ति: मशीन टूल्स का धुरी, उच्च आवृत्ति मोटर, गैस टरबाइन, सेंट्रीफ्यूज, अंतर पिनियन-शाफ्ट, छोटी कारों का सामने का पहिया, आदि।
दोहरी पंक्ति: तेल पंप, रूट ब्लोअर, एयर कंप्रेसर, सभी प्रकार के ट्रांसमिशन गियरबॉक्स, ईंधन इंजेक्शन पंप, प्रिंटिंग मशीन आदि।
कोणीय संपर्क बॉल लेयरिंगः
| पदनाम | आयाम | ||
| d (मिमी) | डी (मिमी) | बी (मिमी) | |
| 7200 बीईसीबीपी | 10 | 30 | 9 |
| 7201 बीईसीबीपी | 12 | 32 | 10 |
| 7202 बीईसीबीपी | 15 | 35 | 11 |
| 7202 बीईसीबीपी | 15 | 35 | 11 |
| 7203 बीईसीबीपी | 17 | 40 | 12 |
| 7303 बीईसीबीपी | 17 | 47 | 14 |
| 7204 बीईसीबीपी | 20 | 47 | 14 |
| 7304 बीईसीबीपी | 20 | 52 | 15 |
| 7302 बीईसीबीपी | 15 | 42 | 13 |
| 7204 बीईसीबीपी | 20 | 47 | 14 |
| 7304 बीईसीबीपी | 20 | 52 | 15 |
| 7205 बीईसीबीपी | 25 | 52 | 15 |
| 7305 बीईसीबीपी | 25 | 62 | 17 |
| 7206 बीईसीबीपी | 30 | 62 | 16 |
| 7206 बीईजीबीपी | 30 | 62 | 16 |
| 7207 बीईसीबीपी | 35 | 72 | 17 |
| 7307 बीईसीबीपी | 35 | 80 | 21 |
| 7208 बीईसीबीपी | 40 | 80 | 18 |
| 7308 बीईसीबीपी | 40 | 90 | 23 |
| 7209 बीईसीबीपी | 45 | 85 | 19 |
| 7309 बीईसीबीपी | 45 | 100 | 25 |
| 7210 बीईसीबीपी | 20 | 90 | 50 |
| 7215 बीईसीबीपी | 75 | 130 | 25 |
| 7315 बीईसीबीपी | 75 | 160 | 37 |
| 7216 बीईसीबीपी | 80 | 140 | 26 |
| 7316 बीईसीबीपी | 80 | 170 | 39 |
| 7217 बीईसीबीपी | 85 | 150 | 28 |
| 7317 बीईसीबीपी | 85 | 180 | 41 |
| 7218 बीईसीबीपी | 90 | 160 | 30 |
| 7318 बीईसीबीपी | 90 | 190 | 43 |
| 7219 बीईसीबीपी | 95 | 170 | 32 |
| 7319 बीईसीबीपी | 95 | 200 | 45 |
| 7220 बीईसीबीपी | 100 | 180 | 34 |
| 7306 बीईसीबीपी | 30 | 72 | 19 |
| 7310 बीईसीबीपी | 27 | 110 | 50 |
| 7211 बीईसीबीपी | 21 | 100 | 55 |
| 7311 बीईसीबीपी | 55 | 120 | 29 |
| 7212 बीईसीबीपी | 60 | 110 | 22 |
| 7312 बीईसीबीपी | 60 | 130 | 31 |
| 7213 बीईसीबीपी | 65 | 120 | 23 |
| 7313 बीईसीबीपी | 65 | 140 | 33 |
| 7214 बीईसीबीपी | 70 | 125 | 24 |
| 7314 बीईसीबीपी | 70 | 150 | 35 |
| 7320 बीईसीबीपी | 100 | 215 | 47 |
| 7221 बीईसीबीपी | 105 | 190 | 36 |
| 7321 बीईसीबीपी | 105 | 225 | 49 |
| 7222 बीईसीबीपी | 110 | 200 | 38 |
| 7322 बीईसीबीपी | 110 | 250 | 50 |

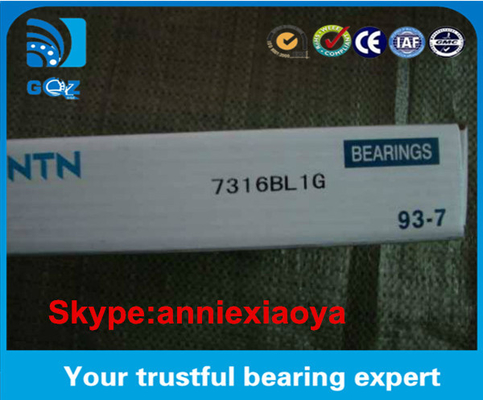

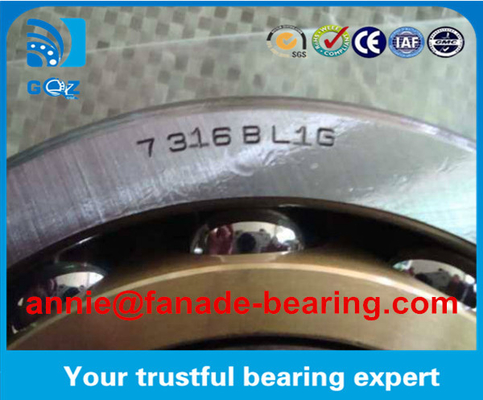

कोणीय संपर्क गेंद असर चित्रः
