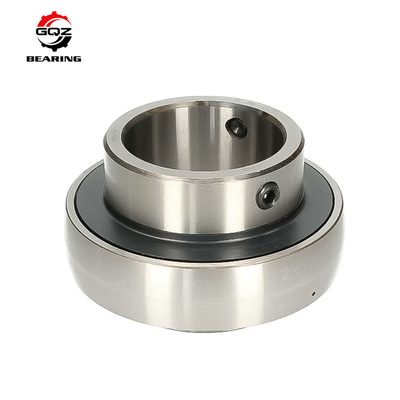

NTN 3/4 इंच डालने वाला गेंददार UCS204-012LD1N जापान NTN डालने वाला गेंददार UCS204-012LD1N तकिया ब्लॉक असर
टीवह कुशन ब्लॉक इन्सर्ट बॉल लेयरिंग का संक्षिप्त विवरण
तकिया ब्लॉक असर इकाईएक सम्मिलित असर, सील और एक आवास का संयोजन है। सम्मिलित गेंद असर की आंतरिक संरचना गहरी खाई वाली गेंद असर के समान है।लेकिन इस असर की आंतरिक दौड़ बाहरी दौड़ की तुलना में व्यापक है. बाहरी दौड़ की गोलाकार सतह होती है. डालने वाली गेंद बीयरिंगें बाहरी दौड़ और बीयरिंग ब्लॉक के बीच फिट के साथ आत्म-संरेखण कर सकती हैं. डालने वाली गेंद बीयरिंग कॉम्पैक्ट होती हैं.इसे लोड और अनलोड करना आसान है।.तकिया ब्लॉक बीयरिंग का व्यापक रूप से खनन, मशीनरी, ऑटोमोटिव, कपड़ा और चेनमिकल उद्योगों में उपयोग किया जाता है।
हम आपूर्ति कर सकते हैंUCP, NAP, UKP, SBPP, SAPP, NAF, NAFU, UCF, UCFL, NAFL, NAFL, UCFC, NAFC, SBPF, UCT, NAT, UCC, UCFB, UCFA, UCPH, UCFXश्रृंखला तकिया ब्लॉक असर इकाइयों.
NTN UCS204-012D1N घुड़सवार गोलाकार के विवरणः
आयामी चित्रण |
असर डालें w/ सेट पेंच, चौड़ी आंतरिक अंगूठी - बेलनाकार ओडी, स्नैप रिंग ग्रूव - आयाम |
d |
0.7500 में19.050 मिमी |
D |
1.8504 में47.000 मिमी |
सी |
0.6693 में17.000 मिमी |
बी |
1.2205 में31.000 मिमी |
r |
0.0394 में1.000 मिमी |
r1 |
0.0236 में0.600 मिमी |
डीएस |
10-32 UNF |
जी |
0.1772 में4.500 मिमी |
d4 |
1.1654 में29.600 मिमी |
S1 |
0.7205 में18.300 मिमी |
एस |
0.5000 में12.700 मिमी |
अ |
0.1220 में3.100 मिमी |
b |
0.0591 में1.500 मिमी |
डी1 |
1.7559 में44.600 मिमी |
F |
0.1575 में4.000 मिमी |
|
प्रकार |
सम्मिलित करना |
|
बोर प्रकार |
गोल |
|
असर का प्रकार |
बॉल लेयरिंग |
|
सामग्री |
कठोर इस्पात के माध्यम से |
|
गति सीमित करने वाला - तेल |
6700 आरपीएम |
|
सील का प्रकार |
संपर्क |
|
सील सामग्री |
नाइट्राइल रबर |
|
परिशुद्धता रेटिंग |
वर्ग 0 |
|
प्रदर्शन |
मानक शुल्क |
|
ताला लगाने वाला यंत्र |
2 -120° सेट स्क्रू |
|
स्नेहन |
पुनः स्नेहन योग्य |
|
रेडियल आंतरिक रिक्ति |
सीएन |
|
स्थिर भार रेटिंग |
1500 lbf6650 N6.65 kN |
|
गतिशील भार रेटिंग |
2880 lbf12800 N12.80 kN |
|
घोंसला |
दोगुना सील |
|
परिचालन तापमान सीमा |
-40 से 250 °F-40 से 120 °C |
यूसी सीरीज़ के तकिया ब्लॉक लेयरिंग:
UC200 श्रृंखलाः UC201, UC202, UC203, UC204, UC205, UC206, UC207, UC208, UC209, UC10, UC211, UC212, UC213, UC214, UC215, UC216, UC217, UC208, UC209, UC210, UC211, UC212, UC213, UC214, UC215, UC216, UC217,UC218
UC300 श्रृंखलाः UC305, UC306, UC307, UC308, UC309, UC310, UC311, UC312, UC313, UC314, UC315, UC316, UC317, UC318, UC319, UC320, UC321, UC322, UC324, UC326, UC328
UCF 200 सीरीज़ः UCF204, UCF205, UCF206. UCF207, UCF208, UCF209, UCF210,
UCF211, UCF212, UCF213, UCF214, UCF215, UCF216, UCF217, UCF218
UCF 300 सीरीज़ःUCF305,UCF306,UCF307UCF308,UCF309,UCF310,UCF311,
UCF312, UCF313, UCF314, UCF315, UCF316, UCF317, UCF318, UCF319,
UCF320, UCF321, UCF322, UCF324, UCF326, UCF328
