NSK असर HR32008 XJ कॉपर रोलर असर HR32008 XJ
एनएसके कॉपर रोलर लेयरिंग का संक्षिप्त विवरण:
एनएसके कॉपरड रोलर बीयरिंग को मध्यम गति पर काम करते समय एक दिशा में भारी रेडियल भार और भारी थ्रस्ट भार को लेने के लिए डिज़ाइन किया गया है।दिखाए गए बीयरिंग एक शंकु और कप (आंतरिक और बाहरी छल्ले) और एक प्रेस स्टील रिटेनर के साथ एकल पंक्ति हैं.मीट्रिकपूर्ण असर के लिए कॉपर में एक सरलीकृत भाग संख्या होती है।इंचकॉपर के लिए कप और कोन के लिए एक भाग संख्या की आवश्यकता होती है। मीट्रिक और इंच कॉपर के बीच का अंतर केवल बीयरिंगों के माप के आयामों में है।
नोमिनक्लेटर ️ मीट्रिक कॉपर रोलर लेयरिंग:
इंटरचेंज ️ मीट्रिक कॉपर रोलर लेयरिंग:
नामकरण ️ इंच कॉपर रोलर लेयरिंग:
इंटरचेंजेज ️ इंच कॉपर रोलर लेयरिंग:
HR32008XJ कॉपर रोलर लेयरिंग के लिए विनिर्देशः
| HR32008XJ तकनीकी जानकारी | ||
| d | = | 40 |
| D | = | 68 |
| टी | = | 19 |
| स्थिर भार | = | 52.8kn |
| गतिशील भार | = | 71kn |
| पीयू | = | 7.65 |
| संदर्भ गति | = | 7000 |
| गति सीमित करना | = | 9500 |
| मास | = | 0.27 किलो |

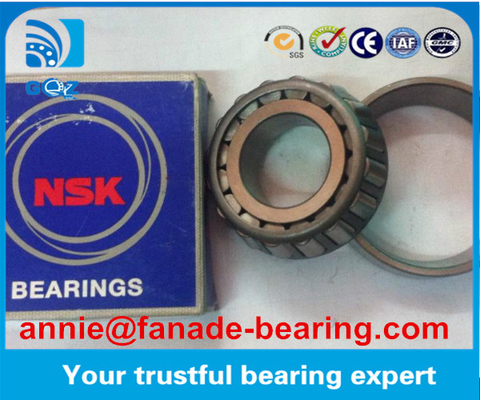

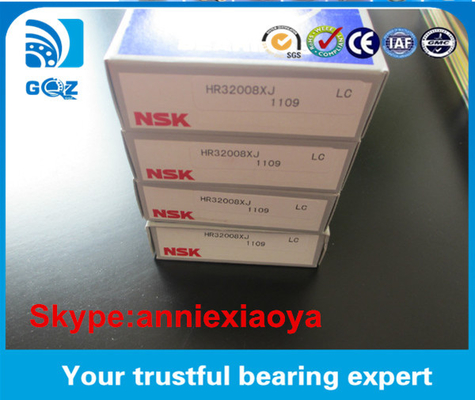

एनएसके कॉपर रोलर लेयरिंग चित्रः
कॉनर रोलर लेयरिंग के प्रकार
| असर श्रृंखला | बोर व्यास |
| 30200 | 15-320 मिमी |
| 30300 | 15-260 मिमी |
| 31300 | 25-150 मिमी |
| 32000 | 20-320 मिमी |
| 32200 | 17-320 मिमी |
| 32300 | 17-240 मिमी |
| 32900 | 30-400 मिमी |
| 33000 | 25-120 मिमी |
| 33100 | 45-110 मिमी |
| 33200 | 25-100 मिमी |
एनएसके कॉपर रोलर लेयरिंगः
| असर का प्रकार | (एमएम) आयाम | स्थिर कोर | गतिशील Cr | वजन (किलो) | |||||||
| वर्तमान कोड | मूल कोड | d | D | बी | सी | टी | Rmin | आरएमआईएन | |||
| 31314 | 27314E | 70 | 150 | 35 | 25 | 38 | 3 | 2.5 | 231 | 186.9 | 2.86 |
| 27314EK | 70 | 150 | 35 | 25 | 38 | 3 | 2.9 | 231 | 195.2 | 2.875 | |
| 31315 | 27315E | 75 | 160 | 37 | 26 | 40 | 3 | 2.5 | 258.9 | 208.5 | 3.38 |
| 31316 | 27316E | 80 | 170 | 39 | 27 | 42.5 | 3 | 2.5 | 287.1 | 229.8 | 4.05 |
| 31317 | 27317E | 85 | 180 | 41 | 28 | 44.5 | 4 | 3 | 319.1 | 253.9 | 4.69 |
| 31318 | 27318E | 90 | 190 | 43 | 30 | 46.5 | 4 | 3 | 357.1 | 281.7 | 5.46 |
| 31319 | 27319E | 95 | 200 | 45 | 32 | 49.5 | 4 | 3 | 399.8 | 311.4 | 6.46 |
| 31320 | 27320E | 100 | 215 | 51 | 35 | 56.5 | 4 | 3 | 488.2 | 372.9 | 8.59 |
| 31321 | 27321E | 105 | 225 | 53 | 36 | 58 | 4 | 3 | 523.8 | 398.5 | 9.58 |
| 31322 | 27322E | 110 | 240 | 57 | 38 | 63 | 4 | 3 | 611.4 | 398.5 | 12.100 |
| 32005X | 2007105E | 25 | 47 | 15 | 11.5 | 15 | 0.6 | 0.6 | 34.1 | 28 | 0.112 |
| 32005A | 25 | 47 | 15 | 11.5 | 15 | 3.5 | 0.6 | 34.1 | 28 | 0.110 | |
| 32005X(A) | TFS0502A | 25 | 47 | 15 | 11.5 | 15 | 3.5 | 0.6 | 34.1 | 28 | 0.110 |
| 32006X | 2007106E | 30 | 55 | 17 | 13 | 17 | 1 | 1 | 46.8 | 35.7 | 0.17 |
| 32006X/P6 | E2007106E | 30 | 55 | 17 | 13 | 17 | 1 | 1 | 46.8 | 35.7 | 0.17 |
| 32007 | 2007107E | 35 | 62 | 18 | 14 | 18 | 1 | 1 | 59.2 | 43.2 | 0.224 |
| 32007X/P6 | E2007108E | 35 | 62 | 18 | 14 | 18 | 1 | 1 | 59.2 | 43.2 | 0.224 |
| 32008X | 2007108E | 40 | 68 | 19 | 14.5 | 19 | 1 | 1 | 71.1 | 51.9 | 0.269 |
| 32008/P6 | E2007109E | 40 | 68 | 19 | 14.5 | 19 | 1 | 1 | 71.1 | 51.9 | 0.269 |
| 32008X1WC | 40 | 72 | 19 | 14.5 | 19 | 1 | 1 | 72.6 | 54.8 | 0.32 | |
| 32008X1WC/P6 | 40 | 72 | 19 | 14.5 | 19 | 1 | 1 | 72.6 | 54.8 | 0.32 | |
| 32008XA | 40 | 68 | 19 | 14.5 | 19 | 3.5 | 1 | 68 | 48 | 0.262 | |
| 32008A | 40 | 68 | 19 | 14.5 | 19 | 4.0 | 1 | 71.1 | 51.9 | 0.268 | |
| 32009 | 2007109E | 45 | 75 | 20 | 15.5 | 20 | 1 | 1 | 81.4 | 58.4 | 0.337 |
| 32010 | 2007110E | 50 | 80 | 20 | 15.5 | 20 | 1 | 1 | 89 | 61.1 | 0.366 |
| 32010X ((A) | 50 | 80 | 20 | 15.5 | 20 | 1 | 1 | 89 | 61.1 | 0.362 | |
| 32011 | 2007111E | 55 | 90 | 23 | 17.5 | 23 | 1.5 | 1.5 | 117.2 | 80.2 | 0.551 |
| 32012 | 2007112E | 60 | 95 | 23 | 17.5 | 23 | 1.5 | 1.5 | 122.2 | 81.7 | 0.584 |
| 32013 | 2007113E | 65 | 100 | 23 | 17.5 | 23 | 1.5 | 1.5 | 127.3 | 82.8 | 0.62 |
| 32014 | 2007114E | 70 | 110 | 25 | 19 | 25 | 1.5 | 1.5 | 160.1 | 104.3 | 0.839 |
| 32014B | 70 | 110 | 25 | 19 | 11 | 1.5 | 1.5 | 160.1 | 104.3 | 0.872 | |
| 32015 | 2007115E | 75 | 115 | 25 | 19 | 25 | 1.5 | 1.5 | 160.2 | 103.1 | 0.875 |
| 32015XA | 75 | 115 | 25 | 19 | 25 | 3.5 | 1.5 | 160.2 | 103.1 | 0.867 | |
