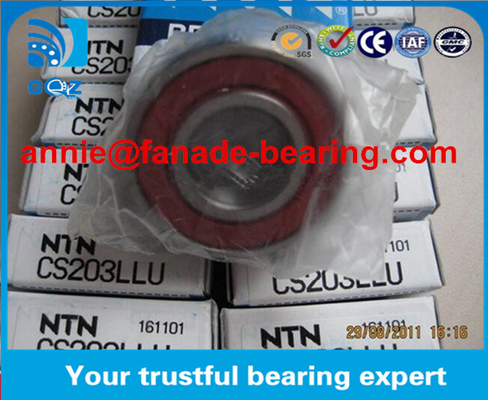

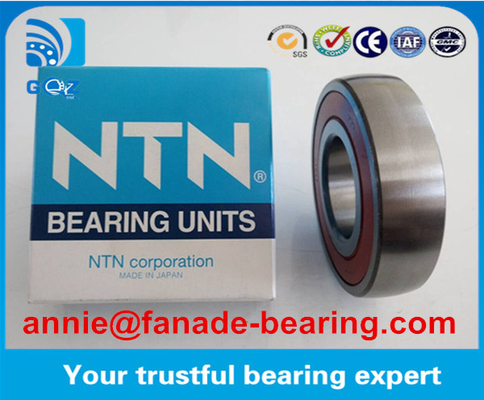

जनपन ब्रांड NTN प्रिंटिंग मशीन एकल पंक्ति गहरी ग्रूव बॉल लेयरिंग CS203LLU के साथ आकार 17*40*12 मिमी
एनटीएन बीयरिंग मशीनीकृत घटक हैं जिनमें एक बाहरी अंगूठी, आंतरिक अंगूठी, गेंदों, रिटेनर, शील्ड और स्नैप रिंग शामिल हैं। लघु गेंद बीयरिंग इंच और मीट्रिक आकारों में उपलब्ध हैं,खुले या परिरक्षित और फ्लैंग्स या फ्लैंग्स के बिनाअत्यधिक शोर संवेदनशील अनुप्रयोगों के लिए, उत्कृष्ट कठोरता और संक्षारण प्रतिरोध के लिए हमारे बॉल बीयरिंग DD400TM स्टेनलेस स्टील सामग्री से निर्मित होते हैं।एकल पंक्ति के गहरे ग्रूव बॉल बीयरिंग सबसे आम प्रकार के रोलिंग बीयरिंग हैंइनका प्रयोग बहुत व्यापक है।
खुले प्रकार के बीयरिंगों के अलावा, इन बीयरिंगों में अक्सर एक या दोनों तरफ स्टील की ढाल या रबर सील स्थापित होती है और उन्हें ग्रीस के साथ प्री-लिब्रिकेट किया जाता है।स्नैप रिंग कभी-कभी परिधि पर इस्तेमाल किया जाता हैपिंजरों के मामले में, सबसे आम हैं दबाव वाले इस्पात।
सील या ढाल
कोई प्रतीक नहींः खुला टाइप
LB, LLB: संपर्क रहित रबर सील
एलयू, एलएलयूः दोहरे होंठ के संपर्क रबर सील
LH,LLH: प्रकाश संपर्क रबर सील
LUA,LLUA: पॉलीएक्रिलिक रबर सील
LUA1,LLUA1: फ्लोरोकार्बन रबर सील
Z, ZZ: ढाल
Z1, ZZ1: स्टेनलेस स्टील की ढाल
ZA, ZZA: हटाने योग्य ढाल
असर संख्याः CS203LLU
आकार (मिमी): 17x40x12 मिमी
ब्रांडः NTN
बोर व्यास (मिमी): 17,000
बाहरी व्यास (मिमी): 40,000
चौड़ाई (मिमी): 12,000
ब्रांड कैटलॉग में असर आयाम और विनिर्देशः
d - 17,000 मिमी
D - 40,000 मिमी
बी - 12,000 मिमी
C - 12,000 मिमी
वजन - 0,06 किलोग्राम
| मॉडल | d/mm | डी/मिमी | बी/मिमी | वजन/किलो |
| 6000LLU/ZZ | 10 | 26 | 8 | 0.042 |
| 6001LLU/ZZ | 12 | 28 | 8 | 0.049 |
| 6002LLU/ZZ | 15 | 32 | 9 | 0.066 |
| 6003LLU/ZZ | 17 | 35 | 10 | 0.086 |
| 6004LLU/ZZ | 20 | 42 | 12 | 0.152 |
| 6005LLU/ZZ | 25 | 47 | 12 | 0.216 |
| 6006LLU/ZZ | 30 | 55 | 13 | 0.256 |
| 6007LLU/ZZ | 35 | 62 | 14 | 0.342 |
| 6008LLU/ZZ | 40 | 68 | 15 | 0.423 |
| 6009LLU/ZZ | 45 | 75 | 16 | 0.54 |
| 6010LLU/ZZ | 50 | 80 | 16 | 0.575 |
| 6200LLU/ZZ | 10 | 30 | 9 | 0.071 |
| 6201LLU/ZZ | 12 | 32 | 10 | 0.082 |
| 6202LLU/ZZ | 15 | 35 | 11 | 0.099 |
| 6203LLU/ZZ | 17 | 40 | 12 | 0.143 |
| 6204LLU/ZZ | 20 | 47 | 14 | 0.234 |
| 6205LLU/ZZ | 25 | 52 | 15 | 0.282 |
| 6206LLU/ZZ | 30 | 62 | 16 | 0.439 |
| 6207LLU/ZZ | 35 | 72 | 17 | 0.635 |
| 6208LLU/ZZ | 40 | 80 | 18 | 0.807 |
| 6209LLU/ZZ | 45 | 85 | 19 | 0.897 |
| 6210LLU/ZZ | 50 | 90 | 20 | 1.02 |
| 6300LLU/ZZ | 10 | 35 | 11 | 0.117 |
| 6301LLU/ZZ | 12 | 37 | 12 | 0.132 |
| 6302LLU/ZZ | 15 | 42 | 13 | 0.181 |
| 6303LLU/ZZ | 17 | 47 | 14 | 0.254 |
| 6304LLU/ZZ | 20 | 52 | 15 | 0.317 |
| 6305LLU/ZZ | 25 | 62 | 17 | 0.511 |
| 6306LLU/ZZ | 30 | 72 | 19 | 0.763 |
| 6307LLU/ZZ | 35 | 80 | 21 | 1.01 |
| 6308LLU/ZZ | 40 | 90 | 23 | 1.4 |
| 6309LLU/ZZ | 45 | 100 | 25 | 1.84 |
| 6310LLU/ZZ | 50 | 110 | 27 | 2.36 |
