| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| कीमत: | USD 0.1-1000/PC |
| मानक पैकेजिंग: | मानक कार्टन बॉक्स/लकड़ी का पैलेट केस |
| वितरण अवधि: | 2 ~ 5 कार्य दिवस |
| भुगतान विधि: | टी/टी, वेस्टर्न यूनियन, पेपैल, |
| आपूर्ति क्षमता: | 10000000PCS/सप्ताह |
NTN रोलर लेयर थ्रस्ट गोलाकार रोलर लेयर 29412 29412E 29412M
टीhe संक्षिप्त विवरण NTN 29412 गोलाकारधक्कारोलर लेयरिंग:
NTN 29412 असर गोलाकार रोलर थ्रस्ट असर है और आम तौर पर प्रकार और व्यापक रूप से कई अनुप्रयोगों में प्रयोग किया जाता है, इसमें आंतरिक अंगूठी, बाहरी अंगूठी, पिंजरे और स्टील असर होता है,गोलाकार रोलर थ्रस्ट असर दोनों दिशाओं में रेडियल और अक्षीय भार ले जा सकता हैएनटीएन 29412 गोलाकार रोलर थ्रस्ट बीयरिंग विशेष रूप से बहुमुखी हैं और डिजाइन में सरल हैं, अलग किए जा सकते हैं, उच्च और मध्यम उच्च क्षमता, कम रखरखाव लागत के लिए उपयुक्त हैं।
गोलाकार धक्का रोलर असर 29412M विवरणः
| बोर व्यास: | 60 मिमी |
| बाहरी व्यास: | 130 मिमी |
| कुल चौड़ाईः | 42 मिमी |
| पिंजरे का प्रकारः | दबाया हुआ |
| ऑपरेटिंग तापमान सीमाः | -40 से 200°C |
| संलग्नक: | खुला |
| स्थिर भार क्षमताः | 951000 N |
| असर सामग्रीः | कठोर इस्पात के माध्यम से |
| पिंजरे की सामग्रीः | पीतल |
| गतिशील भार क्षमताः | 335000 N |
| अधिकतम आरपीएम: | 2500 आरपीएम |
| अलग करने योग्य प्रकार: | अलग करने योग्य असर |
| फिलेट त्रिज्या: | 1.5 मिमी |
| श्रृंखला: | 294 |

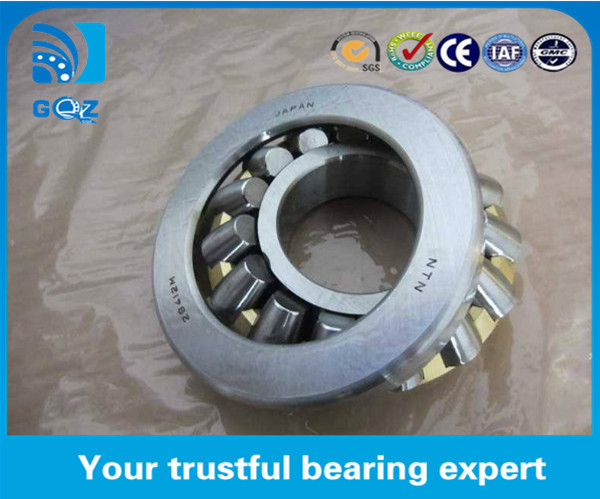

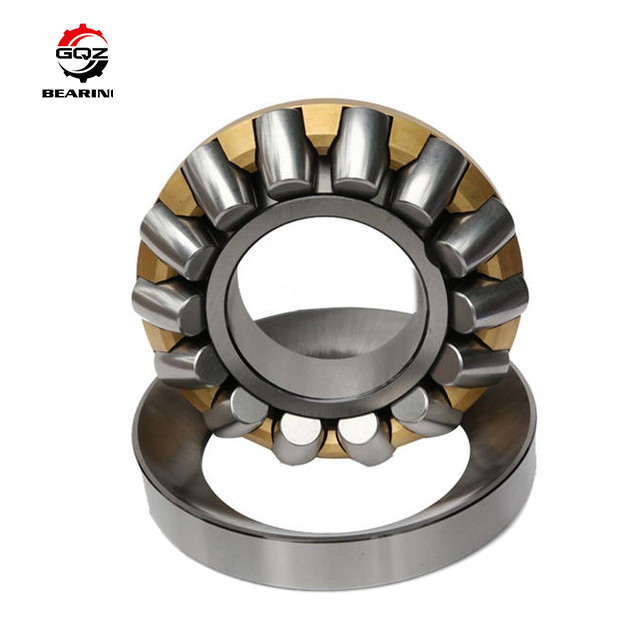

NTN थ्रस्ट रोलर असर चित्र 29412M दिखाता हैः
थ्रस्ट रोलर लेयरिंग कैटलॉगः
| रोलर असर | ||||
| मॉडल संख्या | आकार ((मिमी) | |||
| पुराना मॉडल | नया मॉडल | d | D | बी |
| 9039240 | 29240 | 200 | 280 | 48 |
| 9039244 | 29244 | 220 | 300 | 48 |
| 9039248 | 29248 | 240 | 340 | 60 |
| 9039252 | 29252 | 260 | 360 | 60 |
| 9039256 | 29256 | 280 | 380 | 60 |
| 9039260 | 29260 | 300 | 420 | 73 |
| 9039264 | 29264 | 320 | 440 | 73 |
| 9039268 | 29268 | 340 | 460 | 73 |
| 9039272 | 29272 | 360 | 480 | 85 |
| 9039276 | 29276 | 380 | 520 | 85 |
| 9039280 | 29280 | 400 | 540 | 85 |
| 9039284 | 29284 | 420 | 580 | 95 |
| 9039288 | 29288 | 440 | 600 | 95 |
| 9039292 | 29292 | 460 | 620 | 95 |
| 9039296 | 29296 | 480 | 650 | 103 |
| 9039344 | 29344 | 220 | 360 | 85 |
| 9039348 | 29348 | 240 | 380 | 85 |
| 9039352 | 29352 | 260 | 420 | 95 |
| 9039356 | 29356 | 280 | 440 | 95 |
| 9039360 | 29360 | 300 | 480 | 109 |
| 9039364 | 29364 | 320 | 500 | 109 |
| 9039368 | 29368 | 340 | 540 | 122 |
| 9039372 | 29372 | 360 | 560 | 122 |
| 9039376 | 29376 | 380 | 600 | 132 |
| 9039380 | 29380 | 400 | 620 | 132 |
| 9039384 | 29384 | 420 | 650 | 140 |
| 9039388 | 29388 | 440 | 680 | 145 |
| 9039392 | 29392 | 460 | 710 | 150 |
| 9039396 | 29396 | 480 | 730 | 150 |
| 9039444 | 29444 | 220 | 440 | 122 |
| 9039448 | 29448 | 240 | 480 | 122 |
| 9039452 | 29452 | 260 | 520 | 132 |
| 9039456 | 29456 | 280 | 540 | 145 |
| 9039460 | 29460 | 300 | 580 | 145 |
| 9039464 | 29464 | 320 | 620 | 155 |
| 9039468 | 29468 | 340 | 640 | 170 |
| 9039472 | 29472 | 360 | 670 | 170 |
| 9039476 | 29476 | 380 | 710 | 175 |
| 9039480 | 29480 | 400 | 730 | 185 |
| 9039484 | 29484 | 420 | 780 | 185 |
| 9039488 | 29488 | 440 | 800 | 206 |
| 9039492 | 29492 | 460 | 850 | 206 |
थ्रस्ट रोलर लेयरिंग विशेषताएंः
1): असंगति को समायोजित करने में सक्षम
2): उच्च अक्षीय और कुछ रेडियल भार के लिए उपयुक्त
3): अपेक्षाकृत उच्च गति रेटिंग
4):भारी मशीन उपकरण, उच्च शक्ति समुद्री गियरबॉक्स, तेल रिग, ऊर्ध्वाधर मोटर मशीनरी, Juki हुक,
ऊर्ध्वाधर पंप, ऊर्ध्वाधर केन्द्रापसारक, जैक, कम गति घटक
धक्का गोलाकार रोलर बीयरिंगों का विवरणः
1एकल पंक्ति, स्व-संरेखित रोलर बीयरिंग
2इसमें ठोस शाफ्ट और आवास वाले वाशर और पिंजरे वाले असममित बैरल रोलर्स शामिल हैं।
3पिंजरे में रोलर और पिंजरे के संयोजन को शाफ्ट लोकेटिंग वॉशर के साथ रखा जाता है।
4असरों को अलग किया जा सकता है। असरों के भागों को अलग से लगाया जा सकता है।
5गोलाकार रोलर थ्रस्ट असर बहुत उच्च अक्षीय भार को सहन कर सकते हैं और अपेक्षाकृत उच्च गति की अनुमति देते हैं। चूंकि raceways असर अक्ष के कोण पर हैं,असर रेडियल भार भी सहन कर सकते हैं.
धक्कागोलाकार रोलर बीयरिंगों के डिजाइनः
असर कई डिजाइनों में निर्मित होते हैं जो मुख्य रूप से पिंजरे में निम्नानुसार भिन्न होते हैंः
"एम" डिजाइन के बीयरिंगों में पीतल के पिंजरे होते हैं जो शाफ्ट वाशर पर स्टील के आस्तीन द्वारा निर्देशित होते हैं।
"जे" डिजाइन के बीयरिंगों में शाफ्ट वाशर पर निर्देशित स्टील केज दबाए जाते हैं।
"जे" डिजाइन के बीयरिंग मशीनीकृत पीतल केज वाले बीयरिंगों के साथ विनिमेय हैं। यदि मशीनीकृत पीतल केज वाले बीयरिंगों को व्यवस्था में बदलना है,जहां शाफ्ट वाशर स्टील के आवरण के चेहरे पर शाफ्ट पर टिका हुआ है जो "जे" डिजाइन में बीयरिंगों द्वारा पिंजरे को निर्देशित करता है, शाफ्ट वाशर और मूल शाफ्ट कंधे के बीच एक स्पेसर डालना आवश्यक है।
