आयातित एनएसके डबल रो रोल सिलेंडर रोलर लेयरिंग NN3009MBKR NN3009TBKR रॉक ड्रिलिंग मशीन लेयरिंग
बेलनाकार रोलर लेयरिंग NN3009MBKR
असर संख्याः NN3009MBKR
आकार (मिमी): 45x67.5x23
ब्रांडः एनएसके
बोर व्यास (मिमी): 45
बाहरी व्यास (मिमी): 67,5
चौड़ाई (मिमी): 23
ब्रांड कैटलॉग में असर आयाम और विनिर्देशः
d - 45 मिमी
डी - 75 मिमी
ई - 67,5 मिमी
बी - 23 मिमी
सी - 23 मिमी
r min. - 1 मिमी
वजन - 0,407 किलोग्राम
मूल गतिशील भार (सी) - 52 kN
मूल स्थैतिक भार (C0) - 68,5 kN
(ग्रिज) स्नेहन गति - 12 500 r/min
(तेल) स्नेहन की गति - 15000 r/min
एनएसके डबल रो सिलेंडर रोलर लेयरिंग NN3009MBKR के बारे में परिचयः
एनएसके के दो पंक्ति वाले बेलनाकार रोलर बीयरिंगों की कठोरता उन्हें मशीन टूल्स के धुरी में उपयोग के लिए एक आदर्श मैच बनाती है।एकल पंक्ति और दो पंक्ति के बेलनाकार रोलर बीयरिंग या तो छेद या एक कॉपर छेद हैदो पंक्तियों के कुलिंड्रिकल रोलर बीयरिंगों को अक्सर मुख्य शाफ्ट पर एक फिक्स्डएंड बीयरिंग के रूप में लगाया जाता है।डिजाइन में सरलता और माउंटिंग के बाद रेडियल आंतरिक रिक्ति को समायोजित करने की क्षमता इन बीयरिंगों को मशीन टूल्स उपयोगकर्ताओं के बीच लोकप्रिय बनाती रहती है।.
एनएसके कई प्रकार के बेलनाकार रोलर बीयरिंग प्रदान करता है।जिसमें बाहरी अंगूठी की बाहरी सतह पर स्नेहन छेद और एक मशीनीकृत स्नेहन ग्रूव दोनों शामिल हैं. लेयरिंग प्रकारों में एनएनयू प्रकार शामिल हैं, जिसमें डबल रिब्ड बाहरी छल्ले हैं, और एनएन प्रकार, जिसमें प्रारंभिक रन-इन अवधि के दौरान उत्कृष्ट वसा निर्वहन है,और असर के माध्यम से स्थिर तेल प्रवाह को बढ़ावा देने में मदद करता है.
पतले अनुभाग प्रकार के बीयरिंगों के लिए, संकीर्ण NN39 श्रृंखला कम गर्मी उत्पादन और अधिक रोलर स्थिरता के कारण व्यापक NN49 श्रृंखला की तुलना में अधिक उपयुक्त है।मशीनीकृत पीतल के पिंजरे सबसे अधिक सिलेंडर रोलर बीयरिंगों के साथ आम हैंएनएसके एनएन30 श्रृंखला के लिए एक रोलर गाइड पीपीएस राल पिंजरे और एक पीईईके राल पिंजरे की पेशकश करता है, जिसे बाहरी अंगूठी द्वारा निर्देशित किया जाता है,N10 सीरीज़ के अल्ट्रा हाई स्पीड सिंगल रो रोल रोलर्स के लिए.
बेलनाकार रोलर असर के प्रकार:
एक पंक्ति के बेलनाकार रोलर असर: NU, NJ, NUP, NUB श्रृंखला
दो पंक्ति वाले बेलनाकार रोलर लेयरिंगःएनएनयू श्रृंखला
चार पंक्ति के बेलनाकार रोलर असरःएफसी श्रृंखला
एकल पंक्ति पूर्ण पूरक बेलनाकार रोलर असरःSL18 श्रृंखला, SL19 श्रृंखला
. दो पंक्ति पूर्ण पूरक बेलनाकार रोलर असर
.SL01 श्रृंखला, SL02 श्रृंखला, SL18 श्रृंखला।
एनएसके डबल रो सिलेंडर रोलर लेयरिंग NN3009MBKRअंकन प्रणालीः
| असर का प्रकार | पिंजरे का प्रतीक | विनिर्देश | उपलब्ध आकार |
| एन एन | एमबी | रोलर निर्देशित मशीनीकृत पीतल केज |
NN3005,NN3026-NN3040 NN3920-NN3956,NN4920-NN4940 |
| टीबी | रोलर निर्देशित पीपीएस राल पिंजरे | NN3006-NN3024 | |
| एनएनयू | एमबी | रोलर निर्देशित मशीनीकृत पीतल केज | NNU4920-NNU4940 |
| एन | एमआर | रोलर निर्देशित मशीनीकृत पीतल केज | N1006-N1028 |
| टीपी | बाहरी अंगूठी निर्देशित पीईईके राल पिंजरे | N1009-N1017 |
रॉक ड्रिलिंग मशीनें सिलेंडर रोलर असर के साथNN3009MBKRमॉडल श्रृंखलाः

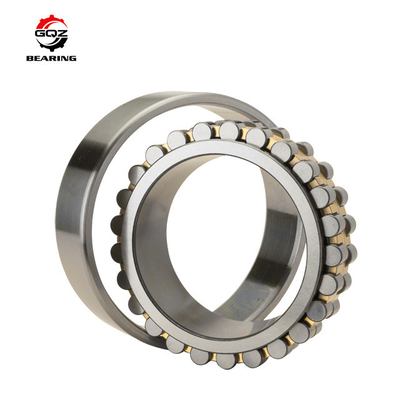

एनएसके डबल रो सिलेंडर रोलर लेयरिंग NN3009MBKRचित्रः
