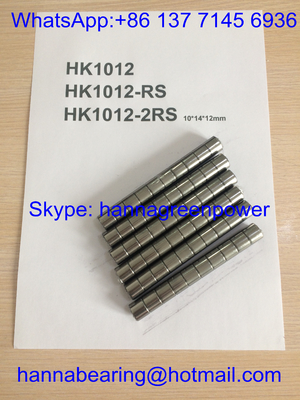

HK101412 / HK1012 / HK1012-RS / HK1012-2RS सील के साथ खींचा कप सुई रोलर असर 10 * 14 * 12 मिमी

1उत्पाद का अवलोकन

HK101412, HK1012, HK1012-RS और HK1012-2RS मेट्रिक एकल-पंक्ति के खुले खींचे गए कप सुई रोलर लेयरिंग हैं, बिना आंतरिक अंगूठी के, एक एकीकृत बाहरी व्यास D=14 मिमी,रोलर असेंबली का आंतरिक व्यास Fw=10mm, चौड़ाई, रोलर लेआउट और सील विन्यास द्वारा अलग है। एचके श्रृंखला एकीकृत एक टुकड़ा मुहरदार पतला स्टील बाहरी कप को अपनाती है,सीधे आवास हस्तक्षेप छेद में दबाया बिना अतिरिक्त स्नैप छल्ले या पोजिशनिंग आस्तीन विधानसभा काम को सरल करने के लिए.

• HK1012: रबर सील के बिना मानक 12 मिमी चौड़ाई खुला प्रकार, स्वच्छ सूखी इनडोर उत्पादन वातावरण के लिए उत्कृष्ट गर्मी अपव्यय;
• HK1012-RS: एक छोर पर 12 मिमी चौड़ाई का एकल-लिप एनबीआर संपर्क रबर सील, हल्के प्रदूषित कार्यशालाओं के लिए हल्के धूल और मामूली नमी को रोकता है;
• HK1012-2RS: 12 मिमी चौड़ाई दो तरफा RS रबर सील दोनों छोरों पर, कठोर धूल और नम कामकाजी परिस्थितियों के लिए पूर्ण धूल और नमी से अछूता;
• HK101412: 12 मिमी चौड़ाई मोटी सुई रोलर लेआउट, मध्यम भारी झटका भार उपकरण के लिए गतिशील और स्थैतिक रेडियल भार क्षमता को उन्नत करने के लिए बड़ा संपर्क क्षेत्र।

स्टैम्प्ड पतला स्टील केज समान रूप से घने सुई रोलर्स को अल्ट्रा-संकीर्ण रेडियल क्रॉस-सेक्शन के तहत अल्ट्रा-उच्च रेडियल असर क्षमता प्राप्त करने के लिए अलग करता है।मिलान स्थापना शाफ्ट सतह HRC60 ¢ 64 और दर्पण सुपरफिनिश करने के लिए आंतरिक raceway के रूप में कार्य करने के लिए बुझाना चाहिएयह श्रृंखला केवल शुद्ध रेडियल भार सहन करती है, जिसका व्यापक रूप से लघु गियरबॉक्स, हैंडहेल्ड पावर टूल्स, कपड़ा तनाव रोलर्स, स्वचालन स्लाइडिंग घटकों के लिए उपयोग किया जाता है,सूक्ष्म हाइड्रोलिक वाल्व और सख्त रेडियल स्पेस सीमाओं के साथ हल्के कृषि मशीनरी ट्रांसमिशन इकाइयों.

2तकनीकी विनिर्देश

एकीकृत आधार मानक पैरामीटर

एफडब्ल्यू (सुई के संयोजन का आंतरिक व्यास): 10 मिमी
बाहरी व्यास D: 14 मिमी
कुल चौड़ाई C: 12 मिमी
संरचनाः खुली खींची गई कप सुई असर के माध्यम से एकल पंक्ति, कोई आंतरिक अंगूठी, स्टील के स्टैम्प रोलर रिटेनर
सामग्रीः खींचे गए कप और सुई रोलर्स GCr15 उच्च कार्बन क्रोम लेयरिंग स्टील
मानक रेडियल क्लीयरेंसः सीएन सामान्य क्लीयरेंस
संदर्भ वसा रोटेशन गति सीमाः 19500 r/min
तेल स्नेहन रोटेशन गति सीमितः 24800 r/min
आवश्यक मिलान शाफ्ट कठोरताः HRC60 ¢ 64 दर्पण superfinishing
न्यूनतम चम्फर r: 0.4 मिमी

HK1012

सीलः रबर सील के बिना दोनों छोर खुले हैं
गतिशील भार Cr: 4920 N
स्थिर भार कोरः 6350 एन
थकान भार सीमा Pu: 1080 N
शुद्ध भारः 0.0036 किलोग्राम

HK1012-RS

सीलिंगः एकल पक्षीय आरएस एनबीआर संपर्क रबर धूल सील
गतिशील भार Cr: 4680 N
स्थिर भार कोरः 6090 N
थकान भार सीमा Pu: 1030 N
शुद्ध भारः 0.0038 किलोग्राम

HK1012-2RS

सीलिंगः दोहरे पक्ष 2RS एनबीआर संपर्क रबर धूल सील
गतिशील भार Cr: 4450 N
स्थिर भार कोरः 5780 एन
थकान भार सीमा Pu: 980 N
शुद्ध भारः 0.0040 किलोग्राम

HK101412

सीलिंगः दोनों छोरों को खोलें, मोटी घनी सुई रोलर भारी भार संरचना
गतिशील भार Cr: 5750 N
स्थिर भार कोरः 7420 एन
थकान भार सीमा Pu: 1210 N
शुद्ध भारः 0.0041 किलोग्राम
चार मॉडलों के पूर्ण आयामी चित्र और पूर्ण तकनीकी भार डेटा ग्राहक के अनुरोध पर उपलब्ध हैं।

3मुख्य लाभ

1. एकीकृत पतला स्टील खींचा कप प्रेस फिट स्थापना डिजाइन, अतिरिक्त अक्षीय निर्धारण भागों के बिना आवास हस्तक्षेप छेद में सीधे दबाया, कट घटक मात्रा और विधानसभा श्रम लागत
2. अल्ट्रा-पतला रेडियल क्रॉस-सेक्शन काफी उपकरण रेडियल कब्जा कर लिया अंतरिक्ष को कम करता है, पूरी तरह से लघु कम्पैक्ट ट्रांसमिशन संरचनात्मक डिजाइन की मांगों को पूरा करता है
3. चार वैकल्पिक संरचनात्मक संस्करण (खुले / एकल आरएस सील / डबल 2 आरएस सील / मोटा भारी भार) सभी सामान्य कार्य स्थितियों को कवर करते हैंः साफ सूखा, थोड़ा धूल भरा,भारी नम धूल वाले और मध्यम भारी झटके वाले भार वाले वातावरण
4. घनी सुई रोलर व्यवस्था असाधारण रेडियल कठोरता और भार क्षमता प्रदान करती है, लगातार स्टार्ट-स्टॉप वैकल्पिक प्रभाव भार के तहत स्थिर निरंतर मध्यम गति संचालन
5. हल्के स्टैम्प्ड स्टील पिंजरे लंबे चक्र के लिए उपकरण के निरंतर संचालन के लिए समान रोलर मार्गदर्शन, कम घर्षण हानि और कुशल गर्मी अपव्यय सुनिश्चित करता है
6. अनुकूलन योग्य विकल्पों में C3 विस्तारित रेडियल क्लीयरेंस, स्टेनलेस स्टील एंटी-रस्ट ड्रॉ कप, OEM लेजर मार्किंग और उच्च तापमान पहनने के प्रतिरोधी वसा भरने शामिल हैं

प्रभावी रूप से आवास मशीनिंग प्रक्रियाओं को सरल बनाने और कॉम्पैक्ट शाफ्ट-एंड ट्रांसमिशन असेंबली के सेवा जीवन का विस्तार

4आवेदन

यह HK101412 / HK1012 / HK1012-RS / HK1012-2RS मल्टी-स्पेक्स ओपन ड्रॉ कप सुई रोलर असर सेट व्यापक रूप से निम्नलिखित कॉम्पैक्ट हल्के और मध्यम औद्योगिक उपकरणों के लिए मेल खाता हैः

• मिनी रिडक्शन गियरबॉक्स, छोटे ट्रांसमिशन बॉक्स रोटरी शाफ्ट समर्थन इकट्ठा
• हाथ से चलने वाले विद्युत विद्युत उपकरण, उद्यान मिनी मशीनरी और हल्के कृषि घूर्णी भाग
• कपड़ा बुनाई के लिए बुनाई मशीनें, छोटे मुद्रण उपकरण, तनाव स्लाइडिंग रोलर इकाइयां
• ऑटोमेशन लघु रैखिक स्लाइडिंग तंत्र और कैम शाफ्ट पोजिशनिंग घटक
• छोटे हाइड्रोलिक नियंत्रण वाल्व, सूक्ष्म पानी पंप हल्के घुमावदार स्लाइडिंग इकट्ठा
• 10 मिमी के आंतरिक व्यास के लिए ओपन ड्रॉ कप सुई रोलर लेयरिंग उपकरण के लिए बाद के बाजार के प्रतिस्थापन भाग

संकीर्ण रेडियल स्पेस औद्योगिक ट्रांसमिशन उपकरण के लिए आदर्श बहु विकल्प उच्च रेडियल भार असर समाधान

5. क्यों चुनें GQZ असर

• 25 साल के पेशेवर एचके श्रृंखला खुला खींचा कप सुई रोलर असर विनिर्माण अनुभव
• चार मॉडल पूरी तरह से अंतरराष्ट्रीय मानक HK10 श्रृंखला के बीयरिंगों के साथ आयामी रूप से विनिमेय हैं, एक समान आयामी सहिष्णुता और भार प्रदर्शन संकेतक
• पूर्ण OEM और ODM अनुकूलित सेवा विशेष निकासी और स्टेनलेस स्टील खोल अनुकूलन का समर्थन
• पूरी प्रक्रिया का सख्त निरीक्षणः कच्चे माल की कठोरता परीक्षण, खींचा गया कप गहराई से खींचने की सटीकता, सील सख्तता और वितरण से पहले गतिशील भार थकान चक्र परीक्षण
• पेशेवर असर इंजीनियरिंग टीम आवास हस्तक्षेप सहिष्णुता और मिलान शाफ्ट कठोरता 24 घंटे के भीतर स्थापना मार्गदर्शन प्रदान करता है
• दीर्घकालिक मशीनरी उपकरण निर्माताओं के लिए अधिमान्य थोक मूल्य के साथ स्थिर बड़े पैमाने पर बड़े पैमाने पर उत्पादन असेंबली लाइन

हम स्थिर प्रेस-फिट प्रदर्शन, विश्वसनीय धूल प्रतिरोध और वैश्विक औद्योगिक खरीदारों के साथ दीर्घकालिक जीत-जीत सहयोग पर ध्यान केंद्रित करते हैं

6. गुणवत्ता नियंत्रण

• कच्चे माल की रासायनिक संरचना और GCr15 क्रोम लेयरिंग स्टील की सतह कठोरता का निरीक्षण
• इंटीग्रल ओपन आउटडोर ड्रॉ कप के लिए सटीक गहरी ड्राइंग, ट्रिमिंग और मोल्डिंग प्रसंस्करण
• निरंतर तापमान गर्मी उपचार प्रक्रिया आंतरिक धातु तनाव को स्थिर करने और सतह पहनने के प्रतिरोध को बढ़ाने के लिए
• व्यापक प्रदर्शन परीक्षणः रेडियल क्लीयरेंस एकरूपता, सुई रोलर व्यवस्था स्थिरता, गतिशील/स्थिर भार क्षमता और RS/2RS सील धूल-प्रूफ स्थायित्व
• रोलर असेंबली का एक समान निरीक्षण और प्रत्येक मॉडल के लिए प्रतिरोधी पैकेजिंग और शिपमेंट से पहले अलग-अलग आयामी और उपस्थिति का पुनः निरीक्षण

असर के प्रत्येक बैच स्थिर भारी रेडियल लोड निरंतर संचालन की गारंटी के लिए पूर्ण नमूनाकरण घुमावदार चक्र स्थायित्व परीक्षण पारित

7अब एक उद्धरण प्राप्त करें

यदि आपको लघु गियरबॉक्स और बिजली उपकरण उपकरण के लिए उच्च गुणवत्ता वाले HK1012 खुला, HK1012-RS एकल सील, HK1012-2RS डबल सील और HK101412 मोटी भारी भार खींची गई कप सुई रोलर बीयरिंग की आवश्यकता है,हमें सीधे अपनी जांच भेजें.
आप पूछताछ भेजने के बाद पूर्ण पेशेवर सहायता सेवाएं प्राप्त करेंगे:

• 24 घंटे के भीतर तेजी से आधिकारिक कारखाने बोली प्रतिक्रिया
• एक-एक आवास हस्तक्षेप सहिष्णुता और मिलान शाफ्ट कठोरता पैरामीटर मिलान पेशेवर असर इंजीनियरों द्वारा मार्गदर्शन
• स्टेनलेस स्टील विरोधी जंग खींचा कप विकल्प सहित अनुकूलित असर समाधान सुझाव
• मिश्रित चार मॉडल के संयुक्त थोक आदेशों के लिए प्रतिस्पर्धी प्रत्यक्ष फैक्टरी थोक थोक मूल्य

विस्तृत औपचारिक उद्धरण प्राप्त करने के लिए प्रत्येक मॉडल और उपकरण कार्य वातावरण के अपने आवश्यक खरीद मात्रा भेजें
