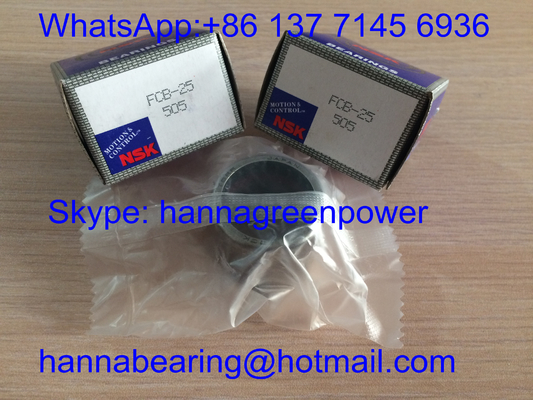

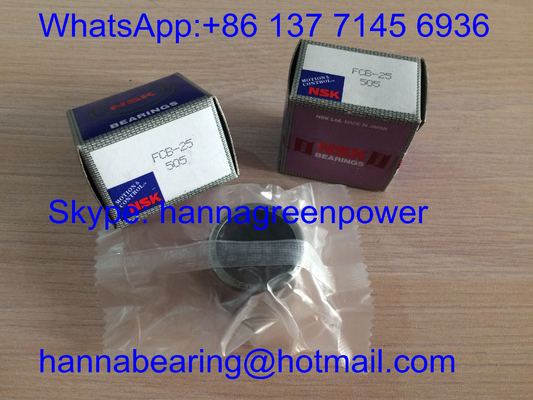

FCB-25 / FCB25 / HFL2530 लॉक / ड्रॉ कप रोलर क्लच / सुई असर रोलर्स 25*32*30 मिमी

1. उत्पाद अवलोकन

FCB-25, FCB25 और HFL2530 समान मेट्रिक एकीकृत एक-तरफ़ा खींचे गए कप सुई क्लच बेयरिंग हैं जिनमें एकीकृत आयाम Fw=25mm, बाहरी व्यास D=32mm, समग्र चौड़ाई C=30mm है। FCB-25 और FCB25 एक ही उत्पाद के दो अलग-अलग अंकन प्रारूप हैं; HFL2530 इस एकीकृत ओवररनिंग बेयरिंग यूनिट के लिए मानक उद्योग पदनाम है।

साइड सपोर्ट के बिना सरल HF श्रृंखला एकल क्लच रोलर्स के विपरीत, यह HFL/FCB प्रकार एक अभिन्न खींचे गए कप शेल में केंद्रीय एक-तरफ़ा लॉकिंग क्लच तंत्र के साथ-साथ दो साइड सुई रोलर सपोर्टिंग असेंबली को जोड़ता है। स्टेनलेस स्टील लीफ स्प्रिंग्स झुकी हुई सुई रोलर्स को एक-तरफ़ा टॉर्क ट्रांसमिशन और एंटी-रिवर्स सेल्फ-लॉकिंग का एहसास करने के लिए ड्राइव करते हैं, इस बीच द्विपक्षीय सुई समूह लगातार रेडियल लोड को एक साथ वहन करते हैं।

बाहरी शेल स्टैम्प्ड उच्च-शक्ति वाले स्टील को अपनाता है, सुई रोलर्स और आंतरिक मिलान रेस सतह GCr15 बेयरिंग स्टील का उपयोग समग्र क्वेंचिंग उपचार के साथ करती है। दोनों सिरों का खुला डिज़ाइन नियमित री-लुब्रिकेशन की सुविधा प्रदान करता है। केवल 25mm क्वेंचेड मिरर फिनिश शाफ्ट के लिए उपयुक्त, छोटे रिड्यूसर, कपड़ा मशीनरी, पैकेजिंग कन्वेयर, प्रिंटिंग उपकरण, घरेलू उपकरण ट्रांसमिशन और हल्के औद्योगिक एंटी-रिवर्स ओवररनिंग ड्राइव असेंबली के लिए व्यापक रूप से उपयोग किया जाता है।

आपकी परियोजना के लिए 24 घंटे के भीतर कोटेशन प्राप्त करें

2. तकनीकी विनिर्देश

एकीकृत आधार मानक पैरामीटर

मिलान शाफ्ट व्यास Fw: 25 मिमी
बाहरी व्यास D: 32 मिमी
कुल चौड़ाई C: 30 मिमी
संरचना: द्विपक्षीय रेडियल सुई समर्थन के साथ एकीकृत खींचा हुआ कप एक-तरफ़ा क्लच
बाहरी कप सामग्री: कोल्ड स्टैम्प्ड कार्बन स्टील
सुई रोलर और स्प्रिंग सामग्री: GCr15 बेयरिंग स्टील + स्टेनलेस स्टील स्प्रिंग
मानक रेडियल क्लीयरेंस: CN सामान्य क्लीयरेंस
अनुमेय अधिकतम ट्रांसमिशन टॉर्क: 66 N·m
ग्रीस सीमित रोटेशन गति: 5500 आर/मिनट (शाफ्ट रोटेटिंग / बाहरी रिंग रोटेटिंग)
ऑपरेटिंग तापमान रेंज: -10℃ ~ 70℃
न्यूनतम चैम्फर r: 0.3 मिमी
आवश्यक शाफ्ट सतह: HRC60–64 मिरर सुपरफिनिशिंग

FCB-25 / FCB25

HFL2530 के लिए वैकल्पिक भाग संख्या अंकन, पूरी तरह से विनिमेय आयाम और प्रदर्शन
गतिशील रेडियल लोड Cr: 10600 N
स्थैतिक रेडियल लोड C0r: 14000 N
थकान लोड सीमा Cur: 1930 N
शुद्ध वजन: 0.0442 किग्रा

HFL2530

इस एकीकृत एक-तरफ़ा सुई बेयरिंग का मानक आधिकारिक मॉडल पदनाम
गतिशील रेडियल लोड Cr: 10600 N
स्थैतिक रेडियल लोड C0r: 14000 N
थकान लोड सीमा Cur: 1930 N
शुद्ध वजन: 0.0442 किग्रा
पूर्ण आयामी चित्र, टॉर्क परीक्षण वक्र और पूर्ण लोड पैरामीटर शीट ग्राहक अनुरोध पर उपलब्ध हैं।

3. मुख्य लाभ

1. एक-तरफ़ा क्लच + द्विपक्षीय रेडियल सुई समर्थन को मिलाकर ऑल-इन-वन एकीकृत संरचना, किसी अतिरिक्त अलग सुई बेयरिंग की आवश्यकता नहीं है, उपकरण ट्रांसमिशन लेआउट को बहुत सरल बनाता है और भागों के स्टॉक की किस्मों को कम करता है
2. अंतर्निहित स्टेनलेस स्टील लीफ स्प्रिंग लॉकिंग तंत्र, स्थिर एक-तरफ़ा सेल्फ-लॉकिंग प्रदर्शन, लगातार स्टार्ट-स्टॉप और रेसिप्रोकेटिंग टॉर्क लोड के तहत विश्वसनीय एंटी-रिवर्स फ़ंक्शन
3. डबल-साइड सघन सुई रोलर लेआउट मजबूत रेडियल लोड क्षमता प्रदान करता है, समान तनाव वितरण, लगातार संचालन के दौरान एकतरफा विलक्षण पहनने से प्रभावी ढंग से बचा जाता है
4. पतली एकीकृत खींची हुई कप प्रेस-फिट इंस्टॉलेशन डिज़ाइन, पोजिशनिंग स्लीव्स या स्नैप रिंग्स के बिना सीधे हाउसिंग इंटरफेरेंस होल में दबाया जाता है, असेंबली श्रम लागत में कटौती करता है
5. समान अल्ट्रा-प्रिसिजन ग्राइंडिंग सुई रोलर्स और झुकी हुई रेसवे सतह, कम घर्षण, स्थिर उच्च गति रोटेशन और लंबी संपर्क थकान सेवा जीवन
6. अनुकूलन योग्य विकल्प: सिंगल/डबल RS रबर डस्ट सील, स्टेनलेस स्टील एंटी-रस्ट बाहरी कप, OEM लेजर मार्किंग, फूड-ग्रेड कम-तापमान विशेष ग्रीस फिलिंग

ट्रांसमिशन सिस्टम विफलता दर को प्रभावी ढंग से कम करता है और एंटी-रिवर्स ओवररनिंग मैकेनिकल असेंबली के सेवा जीवन का विस्तार करता है

4. अनुप्रयोग

यह FCB-25 / FCB25 / HFL2530 एकीकृत एक-तरफ़ा खींचा हुआ कप सुई क्लच बेयरिंग सेट निम्नलिखित हल्के और मध्यम औद्योगिक ट्रांसमिशन उपकरणों के लिए व्यापक रूप से मेल खाता है:

• मिनिएचर प्लैनेटरी रिड्यूसर, छोटे गियरबॉक्स एंटी-रिवर्स आउटपुट शाफ्ट सपोर्टिंग असेंबली
• टेक्सटाइल वीविंग मशीनरी, यार्न वाइंडिंग मशीन यूनिडायरेक्शनल ओवररनिंग ड्राइव यूनिट्स
• खाद्य पैकेजिंग उत्पादन लाइन कन्वेयर रोलर एंटी-बैकवर्ड रोटेशन घटक
• प्रिंटिंग उपकरण, ऑफिस ऑटोमेशन मशीन रेसिप्रोकेटिंग ट्रांसमिशन मैकेनिज्म
• छोटे वॉशिंग मशीन ड्राइव पार्ट्स, लाइट कंस्ट्रक्शन मशीनरी फीडिंग रोलर असेंबली
• 25 मिमी बोर एकीकृत एक-तरफ़ा सुई क्लच बेयरिंग उपकरणों के लिए आफ्टरमार्केट रिप्लेसमेंट स्पेयर पार्ट्स

संकीर्ण रेडियल स्पेस यूनिडायरेक्शनल ट्रांसमिशन मशीनरी के लिए आदर्श कॉम्पैक्ट ऑल-इन-वन एंटी-रिवर्स बेयरिंग समाधान

5. GQZ बेयरिंग क्यों चुनें

• 25 साल का पेशेवर HFL/FCB श्रृंखला एकीकृत एक-तरफ़ा खींचा हुआ कप सुई क्लच बेयरिंग निर्माण अनुभव
• तीन भाग संख्याएं अंतरराष्ट्रीय मानक HFL2530 बेयरिंग के साथ पूरी तरह से आयामी रूप से विनिमेय हैं, सुसंगत टॉर्क, लोड क्षमता और घूर्णी परिशुद्धता
• पूर्ण OEM और ODM अनुकूलित सेवा डस्ट सील जोड़, स्टेनलेस स्टील शेल और विशेष स्नेहक अनुकूलन का समर्थन करती है
• पूर्ण-प्रक्रिया सख्त निरीक्षण: कच्चे माल की कठोरता परीक्षण, खींचे गए कप बनाने की परिशुद्धता, स्प्रिंग लॉकिंग टॉर्क स्थिरता और डिलीवरी से पहले उच्च गति चक्र स्थायित्व परीक्षण
• पेशेवर एक-तरफ़ा क्लच इंजीनियरिंग टीम 24 घंटे के भीतर हाउसिंग इंटरफेरेंस टॉलरेंस और मिलान शाफ्ट इंस्टॉलेशन मार्गदर्शन प्रदान करती है
• दीर्घकालिक कपड़ा और पैकेजिंग मशीनरी निर्माताओं के लिए तरजीही थोक थोक मूल्य के साथ स्थिर बड़े पैमाने पर उत्पादन क्षमता

हम स्थिर एंटी-रिवर्स लॉकिंग प्रदर्शन, उच्च रेडियल लोड स्थायित्व और वैश्विक औद्योगिक खरीदारों के साथ दीर्घकालिक जीत-जीत सहयोग पर ध्यान केंद्रित करते हैं

6. गुणवत्ता नियंत्रण

• GCr15 क्रोम स्टील और स्टेनलेस स्प्रिंग स्टील की कच्ची सामग्री रासायनिक संरचना और कठोरता निरीक्षण
• एकीकृत बाहरी खींचे गए कप के लिए परिशुद्धता डीप ड्राइंग, ट्रिमिंग और आंतरिक झुकी हुई रेसवे ग्राइंडिंग प्रसंस्करण
• मानकीकृत क्वेंचिंग और टेम्परिंग हीट ट्रीटमेंट प्रक्रिया धातु आंतरिक तनाव को स्थिर करने और पहनने के प्रतिरोध में सुधार करने के लिए
• विशेष एक-तरफ़ा क्लच प्रदर्शन परीक्षण: लॉकिंग टॉर्क एकरूपता, उच्च गति एंटी-रिवर्स स्थायित्व, रेडियल क्लीयरेंस स्थिरता
• समान सुई रोलर और स्प्रिंग असेंबली निरीक्षण, एंटी-रस्ट तेल पैकेजिंग और शिपमेंट से पहले प्रत्येक मॉडल के लिए अलग आयामी और उपस्थिति पुनः जांच

बेयरिंग के प्रत्येक बैच को स्थिर एक-तरफ़ा ट्रांसमिशन ऑपरेशन की गारंटी के लिए पूर्ण नमूनाकरण रेसिप्रोकेटिंग टॉर्क चक्र स्थायित्व परीक्षण पास करना होगा

7. अभी कोटेशन प्राप्त करें

यदि आपको रिड्यूसर और टेक्सटाइल पैकेजिंग उपकरण के लिए उच्च-प्रदर्शन FCB-25 / FCB25 अंकन और मानक HFL2530 एकीकृत एक-तरफ़ा खींचे गए कप सुई क्लच बेयरिंग की आवश्यकता है, तो हमें सीधे अपनी पूछताछ भेजें।

पूछताछ जमा करने के बाद आपको पूर्ण पेशेवर सहायक सेवाएं प्राप्त होंगी:

• 24 घंटे के भीतर तेज आधिकारिक कारखाना कोटेशन उत्तर
• पेशेवर क्लच बेयरिंग इंजीनियरों द्वारा एक-पर-एक हाउसिंग इंटरफेरेंस टॉलरेंस और शाफ्ट सतह कठोरता मिलान तकनीकी मार्गदर्शन
• RS डस्ट सील्ड वेरिएंट और स्टेनलेस स्टील एंटी-रस्ट बाहरी कप विकल्पों सहित अनुकूलित बेयरिंग समाधान सुझाव
• मिश्रित मल्टी-मॉडल संयुक्त थोक आदेशों के लिए प्रतिस्पर्धी प्रत्यक्ष कारखाना थोक थोक मूल्य

विस्तृत औपचारिक कोटेशन प्राप्त करने के लिए प्रत्येक मॉडल की अपनी आवश्यक खरीद मात्रा और उपकरण कार्य वातावरण भेजें

8. अक्सर पूछे जाने वाले प्रश्न

• Q1: FCB-25, FCB25 और HFL2530 के बीच क्या अंतर है?
  A1: FCB-25 और FCB25 दो सरलीकृत अंकन प्रारूप हैं; HFL2530 वैश्विक मानक मॉडल पदनाम है, तीनों समान आयाम, संरचना, टॉर्क और लोड पैरामीटर साझा करते हैं, पूरी तरह से विनिमेय।
• Q2: HF श्रृंखला बनाम HF श्रृंखला एक-तरफ़ा बेयरिंग के मुकाबले HFL/FCB श्रृंखला का मुख्य संरचनात्मक लाभ क्या है?
  A2: HFL/FCB केंद्रीय क्लच के दोनों किनारों पर द्विपक्षीय रेडियल सुई समर्थन को एकीकृत करता है, अतिरिक्त HK सुई बेयरिंग से मिलान किए बिना रेडियल लोड वहन कर सकता है; HF में केवल साइड सपोर्ट के बिना एकल क्लच रोलर्स होते हैं।
• Q3: क्या यह बेयरिंग एंटी-रिवर्स सेल्फ-लॉकिंग फ़ंक्शन का एहसास कर सकता है?
  A3: हाँ, अंतर्निहित स्टेनलेस स्टील लीफ स्प्रिंग झुकी हुई सुइयों को शाफ्ट और बाहरी शेल के बीच वेज करने के लिए धकेलता है, स्वचालित रूप से रिवर्स रोटेशन को लॉक करता है और एकल दिशा में टॉर्क संचारित करता है।
