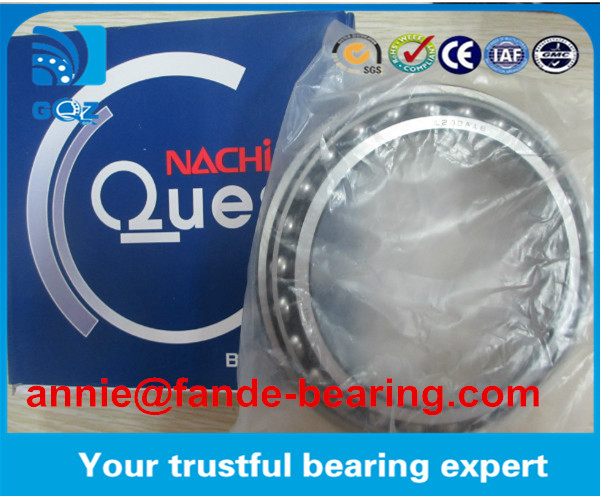

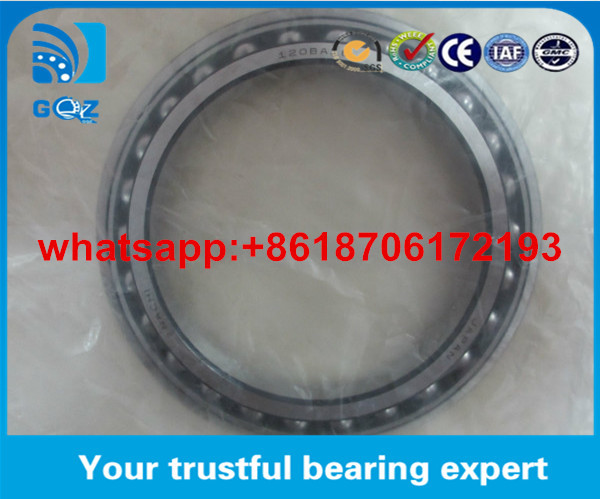

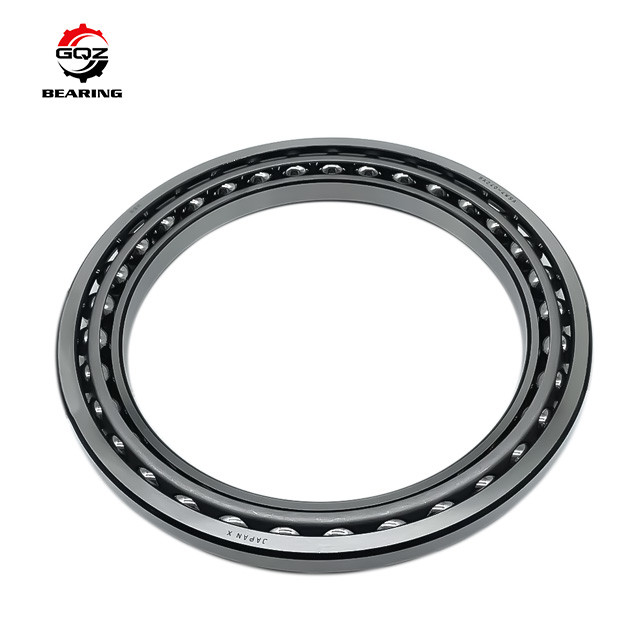

नाची उत्खनन बीए 290-3 ए कोणीय संपर्क गेंद असर बीए 290-3 ए उत्खनन गेंद असर आकार चार्ट
इस प्रकार के बीयरिंगों mianly उत्खनन मशीनरी के लिए प्रयोग किया जाता है. यह पतली अंगूठी कोणीय संपर्क गेंद बीयरिंग है. इस तरह के कोणीय संपर्क गेंद बीयरिंग का बड़ा संपर्क कोण है ((40 डिग्री),इसलिए बड़े अक्षीय भार को सहन कर सकता है।इसके अलावा यह एक ही आकार के बीयरिंगों की तुलना में भारी भार क्षमता ले जा सकता है क्योंकि इसके अंदर अधिक गेंदें हैं। इसका व्यापक रूप से सभी आयातित एक्सावेटरों के लिए उपयोग किया जाता है।
खुदाई करने वाली ढलान की स्थापनाः
खुदाई करने वाले असर की स्थापना और हटाने के तरीके, खुदाई करने वाले असर की संरचना, आकार और खुदाई करने वाले असर भागों की प्रकृति के अनुसार होना चाहिए।अलग करने के लिए दबाव सीधे कस फिट खुदाई लेयरिंग स्टाल सर्कल के अंत चेहरे के लिए जोड़ा जाना चाहिए, दबाव को प्रेषित करने के लिए रोलिंग तत्वों के साथ खुदाई करने वाले द्वारा नहीं, क्योंकि यह खुदाई करने वाले के काम की सतह के झुकने के कारण होगा,धक्का उत्खनन असर सामान्य कामकाज, यहां तक कि उत्खनन असर क्षति- इन भागों में खुदाई मशीन के असर पिंजरे, सील, धूल कवर भागों को आसानी से विकृत किया जा सकता है, स्थापना या विध्वंस खुदाई मशीन के असर दबाव को नहीं जोड़ा जा सकता है।
खुदाई करने वाले के लिए बीए290-3ए विनिर्देशः
| प्रकार | कोण संपर्क गेंद असर BA290-3A | ||
| पद | BA290-3A असर | ||
| बॉल लेयरिंग सील | ZZ 2RS | ||
| सामग्री | GCr15 क्रोम स्टील, कार्बन स्टील, स्टेनलेस स्टील आदि | ||
| सटीकता | P0,P2,P5,P6,P4 | ||
| मंजूरी | C0,C2,C3,C4,C5 | ||
| बोर का आकार | 290 मिमी | बाहरी व्यास | 380 मिमी |
| पिंजरे का प्रकार | पीतल, स्टील प्लेट, नायलॉन, एल्यूमीनियम मिश्र धातु आदि | ||
| सील का प्रकार | खुला,सील ((ZZ,RS,2RS) | ||
| गोलाकार बीयरिंग की विशेषता | उच्च गुणवत्ता के साथ दीर्घायु | ||
| गहरे ग्रूव गेंद असर की सख्त गुणवत्ता नियंत्रण के साथ कम नाक | |||
| उन्नत उच्च तकनीकी डिजाइन द्वारा उच्च भार | |||
| प्रतिस्पर्धी मूल्य, जो सबसे मूल्यवान है | |||
| ग्राहकों की आवश्यकताओं को पूरा करने के लिए OEM सेवा प्रदान की जाती है | |||
| मूल्य शर्तें | एफओबी,सीएफआर,सीआईएफ,एक्सडब्ल्यू | वितरण का समय | मात्रा के अनुसार 3-5 दिन |
| अंकित NO. | d | D | H | W |
| AC5836 | 289 | 355 | 34 | 4.6 |
| AC5033 | 250 | 330 | 37 | 6 |
| AC463240 | 230 | 320 | 40 | 7.2 |
| AC4629 | 230 | 290 | 27 | 3.2 |
| AC4531 | 225 | 315 | 36 | 5 |
| AC423040 | 210 | 300 | 40 | 5.4 |
| AC4630 | 230 | 300 | 35 | 5.4 |
| AC6037 | 300 | 370 | 33 | 5.8 |
| AC4631 | 230 | 310 | 39 | 5.4 |
| BA195-3A | 195 | 280 | 36.5 | 6.2 |
| BA152-2036 | 150 | 203 | 26 | 1.5 |
| BA222-1WSA | 222 | 273 | 26 | 2.3 |
| BA220-6WSA | 220 | 276 | 26 | 2.7 |
| BA240-3WSA | 240 | 310 | 33.5 | 4.5 |
| BA230-7WSA | 230 | 300 | 35 | 5.4 |
| BA180-4WSA | 180 | 250 | 33 | 3.2 |
| BA280-2WSA | 280 | 370 | 40 | 6 |
| BA300-4WSA | 300 | 395 | 50 | 11.5 |
| BA205-1 | 202 | 295 | 40 | 7 |
| BA180-2256 | 180 | 2250 | 21.5 | 1.5 |
| BA184-2251 | 184 | 226 | 21.5 | 1.6 |
| BA290-3A | 290 | 380 | 40 | 9.4 |
| BA250-4A | 250 | 330 | 38 | 6.2 |
| BA246-2A | 246 | 313 | 32 | 4.3 |
| BA289-1 | 289 | 355 | 33 | 4.6 |
| BA210-10 | 300 | 280 | 38 | 5.5 |
| BA300-5 | 300 | 380 | 40 | 9.5 |
| BA230-2 | 230 | 320 | 40 | 5.4 |
| BA260-3 | 260 | 340 | 38 | 7.2 |
| अंकित NO. | d | D | H | W |
| BA260-4 | 260 | 340 | 38 | 7.2 |
| बीए-220-1 | 220 | 280 | 28 | 3 |
| BA270-3 | 270 | 350 | 40 | 6.6 |
| BA16519 | 165 | 203 | 19 | 1.5 |
| 120BA16 | 120 | 165 | 22 | 1.1 |
| 260BA355-2 | 260 | 355 | 44 | 6 |
| 180BN19W | 180 | 250 | 33 | 3.5 |
| BA168-1 | 168 | 205 | 20 | |
| BA200-7B | 200 | 250 | 24 | 2.1 |
| SF2812PX1 | 140 | 175 | 17.5 | 0.6 |
| SF3227VPX1 | 160 | 200 | 10 | 1.2 |
| SF3607 | 180 | 225 | 24 | 1.2 |
| SF4826VPX1 | 240 | 310 | 33 | 5.1 |
| SF4852VPX1 | 240 | 310 | 33 | 5 |
| SF4820PX1 | 240 | 310 | 34 | 5.2 |
| SF4815VPX1 | 240 | 310 | 34 | 5 |
| SF4831VPX1 | 240 | 310 | 33.4 | 5.2 |
| SF4007VPX1 | 200 | 250 | 24 | 1.7 |
| SF4019VPX1 | 200 | 260 | 30 | 3.5 |
| SF3235VPX1 | 260 | 330 | 35 | 5.2 |
| SF4444VPX1 | 220 | 295 | 32 | 4.5 |
| SF4454VPX1 | 220 | 295 | 33 | 4.8 |
| SF4411VPX1 | 220 | 290 | 32.5 | 5.5 |
| SF6015PX1 | 300 | 372 | 36 | 6 |
| 200BA27V | 200 | 270 | 33 | |
| 210BA29V | 210 | 295 | 35 | |
| 240BA3251 | 240 | 320 | 38 | 5 |
