कोयो बेलनाकार रोलर असर NU302N असर निर्माताओं की सूची गति सीमा 5600r/min वजन 1.5KG
एक बेलनाकार रोलर बीयरिंग क्या है?
बेलनाकार रोलर बीयरिंगों में भारी भार क्षमता होती है और वे उच्च गति से काम कर सकते हैं क्योंकि वे रोलर्स को अपने रोलिंग तत्वों के रूप में उपयोग करते हैं।इसलिए इन्हें भारी रेडियल और प्रभाव भार वाले अनुप्रयोगों में इस्तेमाल किया जा सकता है।.
रोलर्स बेलनाकार आकार के होते हैं और तनाव की एकाग्रता को कम करने के लिए अंत में ताज पहनाया जाता है।वे उच्च गति की आवश्यकता है कि अनुप्रयोगों के लिए भी उपयुक्त हैं क्योंकि रोलर्स रिब जो या तो बाहरी या आंतरिक अंगूठी पर हैं द्वारा निर्देशित कर रहे हैं.
अधिक जानकारी
पसलियों की अनुपस्थिति के साथ, या तो आंतरिक या बाहरी अंगूठी अक्षीय आंदोलन के लिए समायोजित करने के लिए स्वतंत्र रूप से आगे बढ़ेगी, इसलिए मुक्त साइड बीयरिंग के रूप में इस्तेमाल किया जा सकता है।यह उन्हें कुछ हद तक शाफ्ट विस्तार को अवशोषित करने में सक्षम बनाता है, आवास की स्थिति के सापेक्ष।
NU और NJ प्रकार के बेलनाकार रोलर बीयरिंगों का उपयोग मुक्त साइड बीयरिंगों के रूप में किया जाता है क्योंकि उनके पास इस उद्देश्य के लिए आवश्यक विशेषताएं होती हैं।एनएफ प्रकार के बेलनाकार रोलर असर भी दोनों दिशाओं में अक्षीय एक निश्चित हद तक विस्थापन का समर्थन करता है और इसलिए एक मुक्त साइड असर के रूप में इस्तेमाल किया जा सकता.
ऐसे अनुप्रयोगों में जहां भारी अक्षीय भारों को सहन करना है, बेलनाकार रोलर थ्रस्ट बीयरिंग सबसे उपयुक्त हैं।कठोर हैं और आवश्यक अक्षीय स्थान कम हैवे केवल अक्षीय भारों का समर्थन करते हैं जो एक ही दिशा में कार्य कर रहे हैं।
विस्तृत आवेदन
विशेष रूप से हमारे बेलनाकार रोलर बीयरिंग का उपयोग औद्योगिक ट्रांसमिशन, ऑटोमोटिव, इलेक्ट्रिक मोटर, जनरेटर सेट, लिफ्टिंग मशीनरी,उपकरण मशीनों के धुरी और साथ ही आंतरिक दहन इंजनआदि।
लाभ
ये रोलर लेयरिंग अलग किए जा सकते हैं और उन्हें स्थापित करना और उतारना आसान है।
| उत्पाद का नाम | बेलनाकार रोलर असर |
| OD ((बाहरी व्यास): | 20-100 मिमी |
| आईडी ((आंतरिक व्यास): | 1-50 मिमी |
| B ((गहनता): | 5-100 मिमी |
| शुद्ध भार | हमें ईमेल करें, अधिक विस्तृत प्राप्त करें - शुद्ध वजन पैरामीटर |
| सामग्री: | लोहे के बीयरिंग |
| गतिशील भार रेटिंगः | सूखी स्लाइडिंग असरों की गणना के लिए प्रयोग किया जाता है जो गतिशील रूप से लोड किए जाने हैं |
| स्थिर भार रेटिंगः | अधिकतम भार के रूप में परिभाषित किया गया है जो एक लेयरिंग मिश्रित बुशिंग |
| अधिकतम गतिः | उन मापदंडों द्वारा निर्धारित किया जाता है जिनमें पिंजरे की रूप स्थिरता और अन्य |
| सीमित कारक | |
| अनुमतिः | कुल दूरी के रूप में परिभाषित जिसके माध्यम से एक असर अंगूठी स्थानांतरित किया जा सकता है |
| रेडियल दिशा में एक दूसरे के सापेक्ष | |
| पंक्तियों की संख्या: | विशिष्ट उत्पाद के अनुसार, हम आप के लिए कस्टम बनाया जा सकता है |

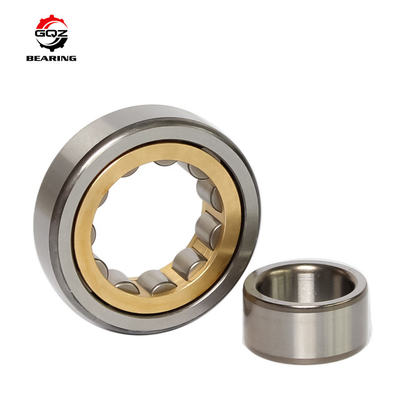

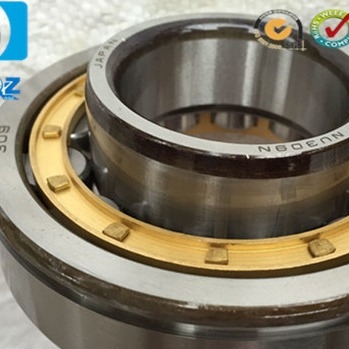

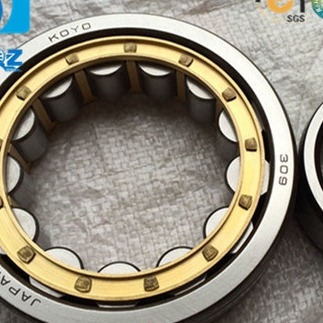

बेलनाकार रोलर लेयरिंग की तस्वीरें
सिलेंडर रोलर लेयरिंग के अन्य मॉडल
| सीमा | द्रव्यमान (किग्रा) | संख्याएँ | मूलभूत | सीमित गति | ||||
| आयाम (मिमी) | लोड रेटिंग्स ((KN) | (आरपीएम) | ||||||
| d | D | बी | लगभग | प्रकार | सीआर | कॉर | वसा | तेल |
| 15 | 35 | 11 | 0.05 | N202 | 12.7 | 10.4 | 20000 | 22000 |
| 35 | 11 | 0.05 | NJ202 | 12.7 | 10.4 | 20000 | 22000 | |
| 35 | 11 | 0.05 | NU202 | 12.7 | 10.4 | 20000 | 22000 | |
| 17 | 40 | 12 | 0.06 | N203 | 17.6 | 14.6 | 10000 | 18000 |
| 40 | 12 | 0.06 | NJ203 | 14.5 | 12.8 | 18000 | 18000 | |
| 20 | 47 | 14 | 0.109 | N204 | 16.6 | 13.9 | 17000 | 20000 |
| 47 | 14 | 0.111 | NJ204 | 16.6 | 13.9 | 17000 | 20000 | |
| 47 | 14 | 0.111 | NU204 | 16.6 | 13.9 | 17000 | 20000 | |
| 52 | 15 | 0.149 | N304 | 23.1 | 19.2 | 14000 | 17000 | |
| 52 | 15 | 0.153 | NJ304 | 23.1 | 19.2 | 14000 | 17000 | |
| 52 | 15 | 0.153 | NU304 | 23.1 | 19.2 | 14000 | 17000 | |
| 25 | 52 | 15 | 0.134 | N205 | 18.8 | 17 | 14000 | 16000 |
| 52 | 15 | 0.137 | NJ205 | 18.8 | 17 | 14000 | 17000 | |
| 52 | 18 | 0.17 | NJ2205V | 35.3 | 29.4 | 12000 | 25000 | |
| 52 | 15 | 0.137 | NU205 | 18.8 | 17 | 14000 | 16000 | |
| 62 | 17 | 0.235 | N305 | 31.5 | 27.7 | 12000 | 14000 | |
| 62 | 17 | 0.241 | NJ305 | 31.5 | 27.7 | 12000 | 14000 | |
| 62 | 17 | 0.241 | NU305 | 31.5 | 27.7 | 12000 | 14000 | |
| 62 | 24 | 0.37 | NJ2305V | 67 | 72.7 | 7200 | 10000 | |
| 30 | 62 | 16 | 0.203 | N206 | 24.9 | 23.3 | 12000 | 14000 |
| 62 | 16 | 0.207 | NJ206 | 24.9 | 23.3 | 12000 | 14000 | |
| 62 | 16 | 0.207 | NU206 | 24.9 | 23.3 | 12000 | 14000 | |
| 72 | 19 | 0.35 | N306 | 38.5 | 35 | 10000 | 12000 | |
| 72 | 19 | 0.358 | NJ306 | 38.5 | 35 | 10000 | 12000 | |
| 72 | 19 | 0.358 | NU306 | 38.5 | 35 | 10000 | 12000 | |
| 35 | 72 | 17 | 0.289 | N207 | 35.5 | 34 | 11000 | 12000 |
| 72 | 17 | 0.295 | NJ207 | 35.5 | 34 | 11000 | 12000 | |
| 72 | 17 | 0.295 | NU207 | 35.5 | 34 | 11000 | 12000 | |
| 80 | 21 | 0.451 | N307 | 49.5 | 47 | 9000 | 11000 | |
| 80 | 21 | 0.461 | NJ307 | 49.5 | 47 | 9000 | 11000 | |
| 80 | 21 | 0.461 | NU307 | 49.5 | 47 | 9000 | 11000 | |
| 80 | 21 | 0.536 | NUP307V | 77.2 | 78.6 | 10000 | 23000 | |
| 40 | 80 | 18 | 0.37 | N208 | 43.5 | 43 | 9400 | 11000 |
| 80 | 18 | 0.387 | NJ208 | 43.5 | 43 | 9400 | 11000 | |
| 80 | 18 | 0.378 | NU208 | 43.5 | 43 | 9400 | 11000 | |
विभिन्न बेलनाकार रोलर लेयरिंगों के लिए अलग-अलग विशेषताएंः
एन
आंतरिक अंगूठी में दो अभिन्न फ्लैंज होते हैं और बाहरी अंगूठी में फ्लैंज नहीं होते हैं।आवास के संबंध में शाफ्ट के अक्षीय विस्थापन खुद असर के भीतर दोनों दिशाओं में समायोजित किया जा सकता हैइसलिये असरों का उपयोग गैर-स्थानांतरण असर के रूप में किया जाता है।
एनयू
एनयू डिजाइन के असरों की बाहरी अंगूठी में दो अभिन्न फ्लैंज होते हैं और आंतरिक अंगूठी फ्लैंज रहित होती है।आवास के संबंध में शाफ्ट के अक्षीय विस्थापन खुद असर के भीतर दोनों दिशाओं में समायोजित किया जा सकता है.
एनजे
बाहरी अंगूठी में दो अभिन्न फ्लैंज और आंतरिक अंगूठी में एक अभिन्न फ्लैंज होती है।
एक दिशा में एक शाफ्ट के अक्षीय स्थान के लिए उपयुक्त।
एनएफ
बाहरी अंगूठी में एक अभिन्न फ्लैंज और आंतरिक अंगूठी में दो अभिन्न फ्लैंज होते हैं।
एनपी
बाह्य अंगूठी में एक अभिन्न फ्लैंज और एक गैर-अभिन्न फ्लैंज एक ढीली फ्लैंज अंगूठी के रूप में और आंतरिक अंगूठी में दो अभिन्न फ्लैंज होते हैं।
एनयूपी
बाहरी अंगूठी में दो अभिन्न फ्लैंज होते हैं और आंतरिक अंगूठी में एक अभिन्न फ्लैंज और एक गैर-अभिन्न फ्लैंज एक ढीली फ्लैंज अंगूठी के रूप में होती है।वे दोनों दिशाओं में एक शाफ्ट के लिए अक्षीय स्थान प्रदान कर सकते हैं.
आरएन
कोई बाहरी अंगूठी नहीं और आंतरिक अंगूठी दो अभिन्न फ्लैंज है।
