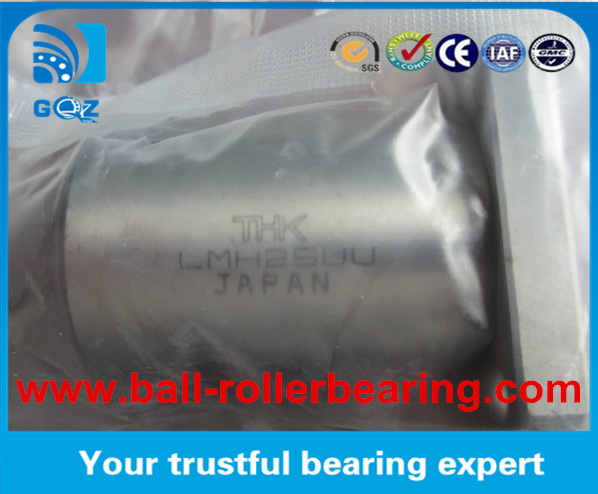

THK रैखिक गेंद असर LMH25LUU कट फ्लैंज रैखिक असर LMH25LUU THK 25x40x59 मिमी फ्लैंज रैखिक गति गेंद असर
THK रैखिक असर iयह एक कम लागत वाली उत्पादन रैखिक गति प्रणाली है, जो सिलेंडर अक्ष के साथ संयुक्त रूप से असीमित यात्रा के लिए है। जैसे कि शाफ्ट के साथ संपर्क में गेंद बिंदु ले जाने के लिए, इसलिए छोटे भार का उपयोग करें।न्यूनतम घर्षण गेंद घूर्णन के साथ रैखिक असर, ताकि यह चिकनी सटीक आंदोलन हो सकता है।
एलएमएच-एल श्रृंखलाएक कट फ्लैंज और मॉडल एलएमके-एल की तुलना में कम है,जो कॉम्पैक्ट डिजाइन की अनुमति देता है। मानक रिटेनर प्लेट की दो इकाइयों को शामिल करते हुए, यह प्रकार उन स्थानों के लिए इष्टतम है जहां एक क्षण भार मौजूद है।चूंकि रैखिक झाड़ी में गेंदों की पंक्तियों को व्यवस्थित कर रहे हैं ताकि दो पंक्तियों समतल पक्ष से भार प्राप्त, एक लंबी सेवा जीवन प्राप्त किया जा सकता है
कट फ्लैंज मॉडल LMH....L मानक प्रकार THK रैखिक असर LMH25UU:

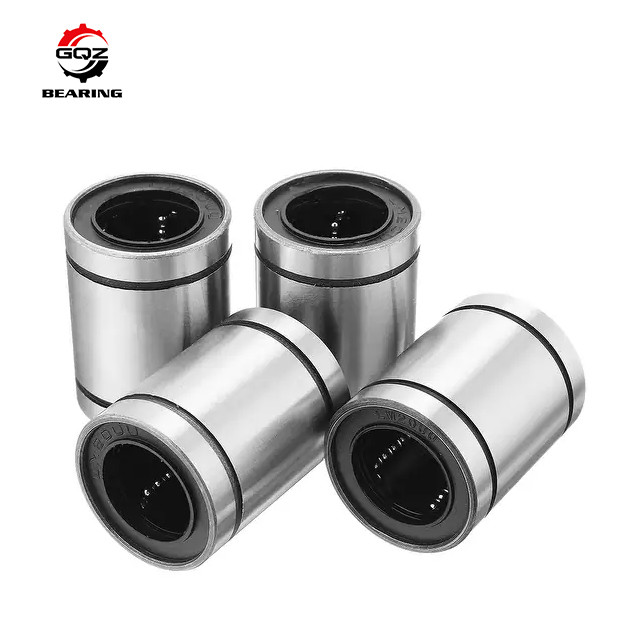

"LM" मीट्रिक मानक प्रकार रैखिक असर
"LME" इंच मानक प्रकार के रैखिक असर
"UU" लंबे प्रकार के रैखिक असर के दोनों तरफ रबर सील
"ओपी" खुले प्रकार के रैखिक असर
"ए.जे." समायोजन प्रकार रैखिक असर
*LM...UU: LM...(सिलेंडर), LM...OP ((खुला प्रकार), LM...AJ ((क्लीयरेंस समायोज्य)
*LME...UU:एलएमई... (सिलेंडर), एलएमई...ओपी (खुला प्रकार), एलएमई...एजे (क्लीयरेंस समायोज्य),
* केएचःउच्च परिशुद्धता वाला मिनी असर
THK Linear Bearings LMH25UU विवरणः
| असर नं. | गेंद की पंक्तियाँ | वजन g | C(N) | Co ((N) | आंतरिक व्यास | बाहरी व्यास | लम्बाई |
| (मिमी) | (मिमी) | (मिमी) | |||||
| LMH6UU | 4 | 26.5 | 21 | 27 | 6 | 12 | 19 |
| LMH8SUU | 4 | 34 | 18 | 23 | 8 | 15 | 17 |
| LMH8UU | 4 | 40 | 27 | 41 | 8 | 15 | 24 |
| LMH10UU | 4 | 78 | 38 | 56 | 10 | 19 | 29 |
| LMH12UU | 4 | 76 | 42 | 61 | 12 | 21 | 30 |
| LMH13UU | 4 | 94 | 52 | 79 | 13 | 23 | 32 |
| LMH16UU | 5 | 134 | 79 | 120 | 16 | 28 | 37 |
| LMH20UU | 5 | 180 | 88 | 140 | 20 | 32 | 42 |
| LMH25UU | 6 | 340 | 100 | 160 | 25 | 40 | 59 |
| LMH30UU | 6 | 460 | 160 | 280 | 30 | 45 | 64 |
| असर नं. | गेंद की पंक्तियाँ | वजन g | C(N) | Co ((N) | आंतरिक व्यास (मिमी) |
बाहरी व्यास (मिमी) |
लम्बाई (मिमी) |
| LMK6LUU | 4 | 26.5 | 21 | 27 | 6 | 12 | 19 |
| LMK8LUU | 4 | 34 | 18 | 23 | 8 | 15 | 17 |
| LMK10LUU | 4 | 78 | 38 | 56 | 10 | 19 | 29 |
| LMK12LUU | 4 | 76 | 42 | 61 | 12 | 21 | 30 |
| LMK13LUU | 4 | 94 | 52 | 79 | 13 | 23 | 32 |
| LMK16LUU | 5 | 134 | 79 | 120 | 16 | 28 | 37 |
| LMK20LUU | 5 | 180 | 88 | 140 | 20 | 32 | 42 |
| LMK30LUU | 6 | 340 | 100 | 160 | 25 | 40 | 59 |
| LMK25LUU | 6 | 460 | 160 | 280 | 30 | 45 | 64 |
| LMK35LUU | 6 | 795 | 170 | 320 | 35 | 52 | 70 |
| LMK40LUU | 6 | 1054 | 220 | 410 | 40 | 60 | 80 |
| LMK50LUU | 6 | 2200 | 390 | 810 | 50 | 80 | 100 |
| LMK60LUU | 6 | 2960 | 480 | 1020 | 60 | 90 | 110 |
रैखिक असरएक कम लागत का उत्पादन है, जो कि लाइनर मोशन सिस्टम है।
सिलेंडर अक्ष. चूंकि गेंद असर बिंदु शाफ्ट के संपर्क में है, इसलिए लोड का उपयोग छोटा है.
न्यूनतम घर्षण गेंद घूर्णन, इस प्रकार चिकनी आंदोलन परिशुद्धता प्राप्त करने के लिए।
असर एक रैखिक गति प्रणाली के आत्म स्नेहन गुण हैं, सबसे बड़ा अंतर
है कि धातु में धातु रैखिक बीयरिंगों रैखिक बीयरिंगों रोलिंग घर्षण कर रहे हैं, बिंदु है
असर और सिलेंडर अक्ष के बीच संपर्क, इसलिए यह कम भार गति आंदोलन के लिए उपयुक्त है;
जबकि प्लास्टिक रैखिक बीयरिंग स्लाइडिंग घर्षण बीयरिंग सतह के संपर्क के बीच है
सिलेंडर अक्ष, तो यह उच्च भार के लिए कम गति आंदोलन.
रैखिक असरका उपयोग कठोर रैखिक ड्राइव शाफ्ट के साथ किया जाता है।
गेंद लोड और शमन ट्रांसमिशन शाफ्ट क्योंकि यह संपर्क बिंदु है,
लोड को छोटा, लेकिन रैखिक गति, घर्षण सबसे छोटा, उच्च परिशुद्धता, तेजी से आंदोलन की अनुमति देता है।
