| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मानक पैकेजिंग: | मानक गत्ते का डिब्बा बॉक्स |
| वितरण अवधि: | तीन दिनों में |
| भुगतान विधि: | टी/टी, वेस्टर्न यूनियन, पेपैल, मनीग्राम |

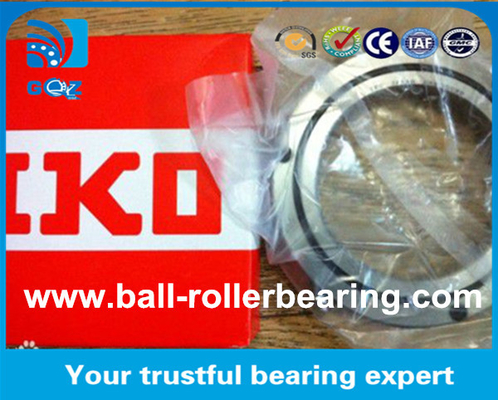

विश्व प्रसिद्ध ब्रांड IKO क्रॉस रोलर असर RB7013 THK रोलर असर 70x100x13mm सुपर प्रेसिजन असर
क्रॉस रोलर रिंग के साथ, बेलनाकार रोलर्स क्रॉसवाइज में व्यवस्थित होते हैं, प्रत्येक रोलर आसन्न रोलर के लंबवत होते हैं, एक 90 वी ग्रूव में, एक दूसरे से एक स्पेसर रिटेनर द्वारा अलग किए जाते हैं।यह डिजाइन केवल एक असर सहित सभी दिशाओं में भार प्राप्त करने के लिए अनुमति देता हैचूंकि क्रॉसरोलर रिंग आंतरिक और बाहरी रिंगों के न्यूनतम संभव आयामों के बावजूद उच्च कठोरता प्राप्त करती है,यह औद्योगिक रोबोटों के जोड़ों और घुमावदार इकाइयों जैसे अनुप्रयोगों के लिए इष्टतम है, मशीनिंग केंद्रों की घूर्णन तालिकाएं, मैनिपुलेटर की घूर्णन इकाइयां, सटीक घूर्णन तालिकाएं, चिकित्सा उपकरण, माप उपकरण और आईसी निर्माण मशीनें।
उच्च घूर्णन सटीकता
डिस्पेंसर रिटेनर रोलर्स को उनकी सही स्थिति में रखता है, जिससे उन्हें झुकाव से रोकता है। यह रोलर्स के बीच घर्षण को समाप्त करता है, और इसलिए एक स्थिर घूर्णन टॉर्क सुनिश्चित करता है।चूंकि आंतरिक और बाहरी छल्ले को अलग करने योग्य बनाया गया हैइसके अतिरिक्त, प्रीलोड प्रदान करने के लिए असर क्लीयरेंस को समायोजित करके अत्यधिक सटीक घूर्णन गति सुनिश्चित की जाती है।
आसानी से संभालना
रोलर्स और स्पेसर रिटेनर स्थापित होने के बाद, आंतरिक और बाहरी छल्ले, जिन्हें अलग किया जा सकता है, क्रॉस रोलर रिंग बॉडी से जुड़े होते हैं।यह प्रक्रिया छल्ले को एक दूसरे से अलग होने से रोकती हैइस प्रकार, क्रॉस-रोलर रिंग स्थापित करते समय रिंगों को संभालना आसान है।
विकृति की रोकथाम
क्रॉस-एरे रोलर्स के बीच फिट होने वाला स्पेसर रिटेनर रोलर्स को झुकाव से रोकता है और रोटेशन टॉर्क रोलर्स के बीच डुफ्रीक्शन को बढ़ाता है।स्टील शीट रिटेनर का उपयोग करने वाले पारंपरिक प्रकारों के विपरीत, क्रॉसरोलर रिंग रोलर्स के विस्थापन या लॉक का कारण नहीं बनता है और एक स्थिर घूर्णन टोक़ प्रदान करता है।
क्रॉस-रोलर असर की रूपरेखा
आरबी
मॉडल RB ((विभक्त बाहरी अंगूठी,अंदर अंगूठी घूर्णन के लिए प्रकार)
क्रॉस-रोलर रिंग का मूल मॉडल होने के कारण,आंतरिक और बाहरी रिंगों के न्यूनतम संभव आयामों के बावजूद,इसकी बाहरी अंगूठी अलग हो सकती है जबकि आंतरिक अंगूठी मुख्य शरीर के साथ एकीकृत है।इस मॉडल का उपयोग उन स्थानों पर किया जाता है जहां आंतरिक अंगूठी की घूर्णन सटीकता की आवश्यकता होती है.
|
शाफ्ट व्यास |
मॉडल | मुख्य आयाम | वजन ((किलो) | ||||
| 50 | आरबी 5013 | 50 | 80 | 64 | 13 | 2.5 | 0.27 |
| 60 | आरबी 6013 | 60 | 90 | 74 | 13 | 2.5 | 0.3 |
| 70 | आरबी 7013 | 70 | 100 | 84 | 13 | 2.5 | 0.35 |
| 80 | आरबी 8016 | 80 | 120 | 98 | 16 | 3 | 0.7 |
| 90 | आरबी 9016 | 90 | 130 | 108 | 16 | 3 | 0.75 |
| 100 | आरबी 10016 | 100 | 140 | 119.3 | 16 | 3.5 | 0.83 |
| आरबी 10020 | 150 | 123 | 20 | 3.5 | 1.45 | ||
| 110 | आरबी 11012 | 110 | 135 | 121.8 | 12 | 2.5 | 0.4 |
| आरबी 11015 | 145 | 126.5 | 15 | 3.5 | 0.75 | ||
| आरबी 11020 | 160 | 133 | 20 | 3.5 | 1.56 | ||
| 120 | आरबी 12016 | 120 | 150 | 134.2 | 16 | 3.5 | 0.72 |
| आरबी 12025 | 180 | 148.7 | 25 | 3.5 | 2.62 | ||
| 130 | आरबी 13015 | 130 | 160 | 144.5 | 15 | 3.5 | 0.72 |
| आरबी 13025 | 190 | 158 | 25 | 3.5 | 2.82 | ||
| 140 | आरबी 14016 | 140 | 175 | 154.8 | 16 | 2.5 | 1 |
| आरबी 14025 | 200 | 168 | 25 | 3.5 | 2.96 | ||
| 150 | आरबी 15013 | 150 | 180 | 164 | 13 | 2.5 | 0.68 |
| आरबी 15025 | 210 | 178 | 25 | 3.5 | 3.16 | ||
| आरबी 15030 | 230 | 188 | 30 | 4.5 | 5.3 | ||
| 160 | आरबी 16025 | 160 | 220 | 188.6 | 25 | 3.5 | 3.14 |
| 170 | आरबी 17020 | 170 | 220 | 191 | 20 | 3.5 | 2.21 |
| 180 | आरबी 18025 | 180 | 240 | 210 | 25 | 3.5 | 3.44 |
| 190 | आरबी 19025 | 190 | 240 | 211.9 | 25 | 3.5 |
2.99 |
आरई
मॉडल RE ((विभक्त आंतरिक अंगूठी,बाहरी अंगूठी घूर्णन के लिए प्रकार)
यह नया मॉडल आरबी के मुख्य डिजाइन पर आधारित है, जिसमें मॉडल आरबी के समान प्रमुख आयाम हैं,उसकी आंतरिक अंगूठी उसकी आंतरिक अंगूठी अलग करने योग्य है जबकि बाहरी अंगूठी मुख्य शरीर के साथ एकीकृत हैइस मॉडल का उपयोग उस स्थान पर किया जाता है जहां बाहरी अंगूठी की घूर्णन सटीकता की आवश्यकता होती है।
| शाफ्ट का व्यास | मॉडल | मुख्य आयाम | वजन ((किलो) | |||
| 50 | RE 5013 | 50 | 80 | 66 | 13 | 0.27 |
| 60 | RE 6013 | 60 | 90 | 76 | 13 | 0.3 |
| 70 | RE 7013 | 70 | 100 | 86 | 13 | 0.35 |
| 80 | आरई 8016 | 80 | 120 | 101.4 | 16 | 0.7 |
| 90 | RE 9016 | 90 | 130 | 112 | 16 | 0.75 |
| 100 | आरई 10016 | 100 | 140 | 121.1 | 16 | 0.83 |
| आरई 10020 | 150 | 127 | 20 | 1.45 | ||
| 110 | RE 11012 | 110 | 135 | 123.3 | 12 | 0.4 |
| आरई 11015 | 145 | 129 | 15 | 0.75 | ||
| आरई 11020 | 160 | 137 | 20 | 1.56 | ||
| 120 | आरई 12016 | 120 | 150 | 136 | 16 | 0.72 |
| RE 12025 | 180 | 152 | 25 | 2.62 | ||
| 130 | आरई 13015 | 130 | 160 | 146 | 15 | 0.72 |
| आरई 13025 | 190 | 162 | 25 | 2.82 | ||
| 140 | आरई 14016 | 140 | 175 | 160 | 16 | 1 |
| आरई 14025 | 200 | 172 | 25 | 2.96 | ||
| 150 | आरई 15013 | 150 | 180 | 166 | 13 | 0.68 |
| आरई 15025 | 210 | 182 | 25 | 3.16 | ||
| RE 15030 | 230 | 192 | 30 | 5.3 | ||
| 160 | RE 16025 | 160 | 220 | 192 | 25 | 3.14 |
| 170 | आरई 17020 | 170 | 220 | 196.1 | 20 | 2.21 |
| 180 | आरई 18025 | 180 | 240 | 210 | 25 | 3.44 |
| 190 | RE 19025 | 190 | 240 | 219 | 25 |
2.99 |
यूपी
मॉडल RU ((इंटीग्रेटेड इनर/आउटरिंग टाइप)
चूंकि माउंटिंग छेद प्रदान किए जाते हैं,इस मॉडल के लिए एक प्रेसर फ्लैंज या आवास की आवश्यकता नहीं है।इसके अलावा,क्योंकि इसमें एक एकीकृत आंतरिक/बाहरी अंगूठी संरचना है और यह वाशर से लैस है,इसके प्रदर्शन को माउंटिंग प्रक्रिया से न्यूनतम प्रभावित किया जाता है, स्थिर घूर्णन सटीकता और टोक़ सुनिश्चित करता है। इस मॉडल का उपयोग आंतरिक-रिंग घूर्णन और बाहरी-रिंग घूर्णन दोनों के लिए किया जा सकता है।
| शाफ्ट का व्यास | मॉडल | मुख्य आयाम | वजन ((किलो) | |||
| 20 | RU42 | 20 | 70 | 41.5 | 12 | 0.29 |
| 35 | RU66 | 35 | 95 | 66 | 15 | 0.62 |
| 55 | RU85 | 55 | 120 | 85 | 15 | 1 |
| 80 | RU124 ((G) | 80 | 165 | 124 | 22 | 2.6 |
| RU124X | ||||||
| 90 | RU148 ((G) | 90 | 210 | 147.5 | 25 | 4.9 |
| RU148X | ||||||
| 115 | RU178 ((G) | 115 | 240 | 178 | 28 | 6.8 |
| RU178X | ||||||
| 160 | RU228 ((G) | 160 | 295 | 227.5 | 35 | 11.4 |
| RU228X | ||||||
| 210 | RU297(G) | 210 | 380 | 297.3 | 40 | 21.3 |
| RU297X | ||||||
| 350 | RU445 ((G) | 350 | 540 | 445.4 | 45 | 35.4 |
| RU445X | ||||||
|
|
