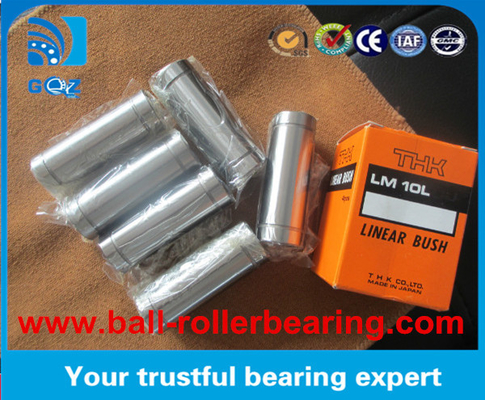

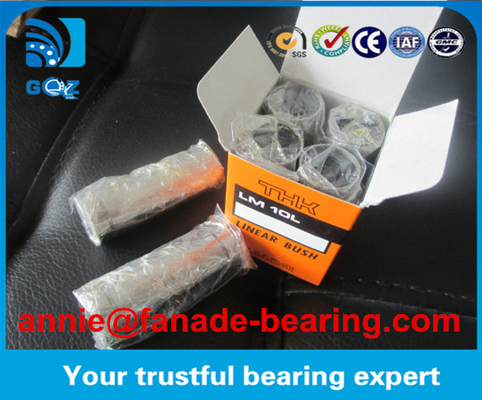

अच्छी कीमत THK रैखिक गेंद असर LM10L बड़े स्टॉक में 10*19*55 मिमी विस्तार रैखिक असर रैखिक10L THK
ढक्कनका एक कम लागत वाला उत्पादन हैLM LMF LMK LMUरैखिक असर सिलेंडर अक्ष के साथ असीमित यात्रा के लिए रैखिक गति प्रणाली। चूंकि गेंद असर बिंदु शाफ्ट के साथ संपर्क करता है, इसलिए लोड छोटा है। न्यूनतम घर्षण गेंद रोटेशन,इस प्रकार चिकनी आंदोलन सटीकता प्राप्त करने के लिए. प्लास्टिक रैखिक बीयरिंग एक रैखिक गति प्रणाली के आत्म स्नेहन गुण हैं, सबसे बड़ा अंतर यह है कि धातु में धातुLM LMF LMK LMUरैखिक असर रैखिक असर रोलिंग घर्षण है, असर और सिलेंडर अक्ष के बीच संपर्क बिंदु है, इसलिए यह कम भार गति आंदोलन के लिए उपयुक्त है;जबकि प्लास्टिक रैखिक बीयरिंग स्लाइडिंग घर्षण सिलेंडर अक्ष के साथ असर सतह संपर्क के बीच है, तो यह उच्च भार के लिए कम गति आंदोलन है।
रैखिक असर LM LMF LMK LMU रैखिक असरअंतहीन रैखिक गति प्रणालियों के लिए. गेंद लोड और बुझाने ट्रांसमिशन शाफ्ट क्योंकि यह बिंदु संपर्क है,अनुमति देता है कि भार छोटा है, लेकिन रैखिक गति, घर्षण सबसे कम, उच्च परिशुद्धता, तेजी से आंदोलन।
रैखिक गति गेंद असर के बारे में रैखिक गेंद असर के बारे में:
| उत्पाद का नाम | LM10UU 10 मिमी रैखिक असर |
| सामग्री | क्रोम स्टील |
| आयाम |
रैखिक असर LM8UU:8mm*15mm*24mm रैखिक असर LM10UU:10mm*19mm*29mm रैखिक असर LM16UU:16mm*28mm*37mm रैखिक असर LM20UU:20mm*32mm*42mm |
| ब्रांड | OEM/THK/GQZ |
| मूल्य | फैक्टरी मूल्य |
| वितरण की तारीख | स्टॉक से बाहर के लिए 2-3 दिन |
| आवेदन | रैखिक बीयरिंग वर्तमान में इलेक्ट्रॉनिक उपकरण, खाद्य मशीनरी, पैकेजिंग मशीनरी, चिकित्सा मशीनरी, मुद्रण मशीनरी, वस्त्र मशीनरी, मशीनरी, उपकरण,रोबोटिक्स, मशीन टूल्स, सीएनसी मशीन टूल्स, ऑटोमोबाइल और डिजिटल त्रि-आयामी निर्देशांक माप उपकरण, विशेष उपकरण या मशीनरी उद्योग के बीच सटीकता। |
| विवरण | विशेषताएं: अच्छा महसूस, छोटे, कम शोर के रिक्त स्थान। 3 डी प्रिंटर में इस्तेमाल किया जाता है, रोलैंड लेयरिंग मैन ऑफसेट प्रिंटिंग,ऑफसेट प्रिंटिंग मशीन यूएसए, रोलैंड लेयरिंग |
| लेजर कोड |
संख्या गेंद की पंक्ति |
मुख्य आयाम | मूल भार रेटिंग | वजन | ||||||
| आंतरिक व्यास | बाहरी व्यास | लम्बाई | बाहरी ताला लगाना | W | गतिशील | स्थिर | ||||
| dr | D | L | बी | डी1 | c(kgf) | Co ((kgf) | ||||
| LM6L | 4 | 6 | 12 | 35 | 27 | 11.5 | 1.1 | 33 | 54 | 14 |
| LM8L | 4 | 8 | 15 | 45 | 35 | 14.3 | 1.1 | 44 | 80 | 26 |
| LM10L | 4 | 10 | 19 | 55 | 44 | 18 | 1.3 | 60 | 112 | 55 |
| LM12L | 4 | 12 | 21 | 57 | 46 | 20 | 1.3 | 83 | 160 | 58 |
| LM13L | 4 | 13 | 23 | 61 | 46 | 22 | 1.3 | 83 | 160 | 77 |
| LM16L | 5 | 16 | 28 | 70 | 53 | 27 | 1.6 | 126 | 240 | 147 |
| LM20L | 5 | 20 | 32 | 80 | 61 | 30.5 | 1.6 | 143 | 280 | 171 |
| LM25L | 6 | 25 | 40 | 112 | 82 | 38 | 1.85 | 159 | 320 | 400 |
| LM30L | 6 | 30 | 45 | 123 | 89 | 43 | 1.85 | 254 | 560 | 472 |
| LM35L | 6 | 35 | 52 | 135 | 99 | 49 | 2.1 | 270 | 640 | 708 |
| LM40L | 6 | 40 | 60 | 151 | 121 | 57 | 2.1 | 350 | 820 | 1090 |
| LM50L | 6 | 50 | 80 | 192 | 148 | 76.5 | 2.6 | 620 | 1622 | 2800 |
| LM60L | 6 | 60 | 90 | 209 | 170 | 86.5 | 3.15 | 770 | 2040 | 3800 |
| LM...UU | LM...UU-OP | LM...UU-AJ | LME..UU | LM...LUU | KH श्रृंखला |
| LM6UU | LM6UU-OP | LM6UU-AJ | LME5UU | LM6LUU | KH0622 |
| LM8UU | LM8UU-OP | LM8UU-AJ | LME8UU | LM8LUU | KH0824 |
| LM10UU | LM10UU-OP | LM10UU-AJ | LME12UU | LM10LUU | KH126 |
| LM12UU | LM12UU-OP | LM12UU-AJ | LME20UU | LM12LUU | KH1228 |
| LM13UU | LM13UU-OP | LM13UU-AJ | LME25UU | LM13LUU | KH1428 |
| LM16UU | LM16UU-OP | LM16UU-AJ | LME30UU | LM16LUU | KH1428 |
| LM20UU | LM20UU-OP | LM20UU-AJ | LME40UU | LM20LUU | KH1630 |
| LM25UU | LM25UU-OP | LM25UU-AJ | LME50UU | LM25LUU | KH2030 |
| LM30UU | LM30UU-OP | LM30UU-AJ | LME60UU | LM30LUU | KH2540 |
| LM35UU | LM35UU-OP | LM35UU-AJ | LM35LUU | KH3050 | |
| LM40UU | LM40UU-OP | LM40UU-AJ | LM40LUU | KH4060 | |
| LM50UU | LM50UU-OP | LM50UU-AJ | LM50LUU | KH5070 | |
| LM60UU | LM60UU-OP | LM60UU-AJ | LM60LUU | ||
| LM80UU | LM80UU-OP | LM80UU-AJ | |||
| LM100UU | LM100UU-OP | LM100UU-AJ |
"LM" मीट्रिक मानक प्रकार रैखिक असर
"LME" इंच मानक प्रकार के रैखिक असर
"UU" लंबे प्रकार के रैखिक असर के दोनों तरफ रबर सील
"ओपी" खुले प्रकार के रैखिक असर
"ए.जे." समायोजन प्रकार रैखिक असर
*LM...UU: LM...(सिलेंडर), LM...OP ((खुला प्रकार), LM...AJ ((क्लीयरेंस समायोज्य)
*LME...UU: LME...(सिलेंडर), LME...OP ((ओपन टाइप), LME...AJ ((क्लीयरेंस समायोज्य),
*KH: उच्च परिशुद्धता मिनी असर
.
