| न्यूनतम आदेश मात्रा: | 1 पीसी |
| कीमत: | बातचीत योग्य |
| मानक पैकेजिंग: | सबसे पहले कार्टन में पैक किया गया, और फिर बाहरी पैकिंग के लिए लकड़ी के मामले के साथ प्रबलित किया गया |
| वितरण अवधि: | आपका भुगतान प्राप्त करने के बाद 3 कार्यदिवस |
| भुगतान विधि: | टी/टी या वेस्टर्न यूनियन या पेपैल |
| आपूर्ति क्षमता: | प्रति माह 3,000 पीसी |

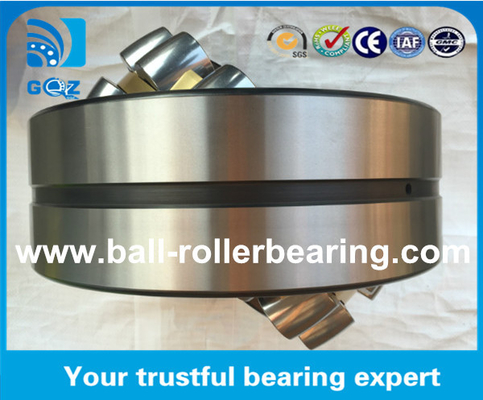

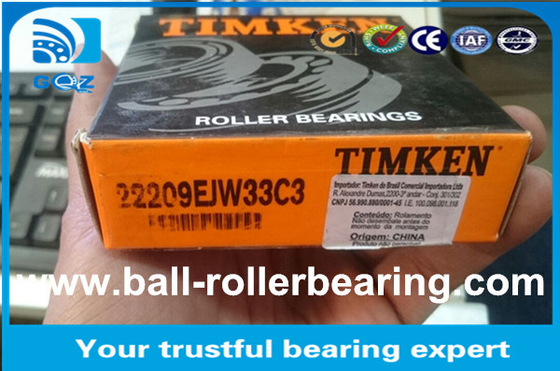

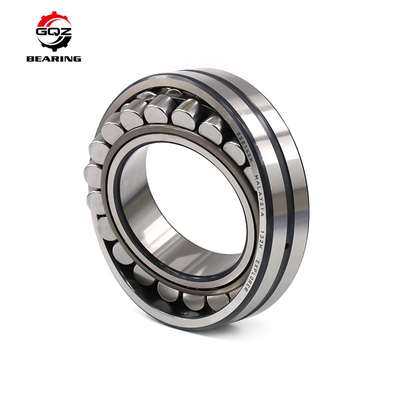

ABEC-3 गोलाकार रोलर असर 22209 E रोलिंग मिल रोल के लिए 22209 CA/W33 रोलर असर 45X85X23 रोलर असर
गोलाकार रोलर असर डिजाइन और अवधारणा:
शेकर स्क्रीन बीयरिंग गोलाकार रोलर बीयरिंग दो पंक्ति, स्व-रक्षण इकाइयों में शामिल हैं जिसमें एक ढीली दौड़ पथ के साथ ठोस बाहरी छल्ले, ठोस आंतरिक छल्ले और पिंजरे के साथ बैरल रोलर्स होते हैं।सिलेंडर या कॉपर छेद के साथ आंतरिक छल्ले.
इसमें रोलर्स की दो पंक्तियाँ होती हैं, एक सामान्य गोलाकार बाहरी अंगूठी रस्सी और दो आंतरिक अंगूठी रस्सी जो असर अक्ष के कोण पर झुकी होती हैं।बाहरी अंगूठी रेसवे में गोले के केंद्र बिंदु असर अक्ष पर हैइसलिए, असर स्वयं संरेखित होते हैं और आवास के सापेक्ष शाफ्ट के गलत संरेखण के प्रति असंवेदनशील होते हैं, जो उदाहरण के लिए शाफ्ट विचलन के कारण हो सकता है।वे भारी रेडियल भारों को समायोजित करने के लिए डिज़ाइन किए गए हैं, साथ ही दोनों दिशाओं में भारी अक्षीय भार।
गोलाकार रोलर बीयरिंग्स आयामी श्रृंखला हैंः
गोलाकार रोलर असर 22209 CC K W33 डिजाइन ड्राफ्ट
| इकाइयां | मिमी |
| असर का प्रकार | कॉपर बोर, स्नेहक ग्रूव और छेद |
| बोर दीया (d) | 45.0000 |
| बाहरी दिन (D) | 85.0000 |
| चौड़ाई (बी) | 23.0000 |
| त्रिज्या (मिनट) (आरएस) | 1.100 |
| गतिशील भार रेटिंग (Cr) | 93,000 |
| स्थिर भार रेटिंग (Cor) | 105,000 |
| अधिकतम गति (ग्रिज) | 5 |
| अधिकतम गति (तेल) | 6 |
| वजन (जी) | 620.00 |
| प्रत्यय - आंतरिक डिजाइन | |
| CA, CAC | अंदर की अंगूठी पर पकड़े हुए फ्लैंग्स, अंदर की अंगूठी पर केंद्रित गाइडिंग रिंग, मशीनीकृत पीतल केज |
| CC(J), CJ | फ्लैंगलेस आंतरिक अंगूठी, आंतरिक अंगूठी पर केंद्रित गाइड अंगूठी, दो मुहरबंद स्टील पिंजरे |
| सीसीजेए, ईजेए | फ्लैंगलेस आंतरिक अंगूठी, बाहरी अंगूठी रेसवे पर केंद्रित गाइड अंगूठी, दो स्टेनलेस स्टील केज |
| ई | बढ़ी हुई भार वहन क्षमता के लिए अनुकूलित आंतरिक डिजाइन 213, 222 और 223 सीरीज़ः फ्लैंगलेस आंतरिक अंगूठी और दो स्टैम्प्ड स्टील केज। बाह्य अंगूठी में अंगूठीदार ग्रूव और तीन स्नेहन छेद। d ≤ 65 मिमी: मार्गदर्शक अंगूठी आंतरिक अंगूठी के केंद्र में d > 65 मिमी: पिंजरे पर केन्द्रित गाइड रिंग |
| प्रत्यय - बाहरी डिजाइन (सील, स्नैप रिंग रिव आदि) | |
| -सीएस, -2सीएस | संपर्क सील, एनबीआर, एक या दोनों पक्षों पर |
| -सीएस2, -2सीएस2 | संपर्क सील, एफकेएम, एक या दोनों पक्षों पर |
| -सीएस5, -2सीएस5 | संपर्क सील, एचएनबीआर, एक या दोनों पक्षों पर |
| क | कॉपर बोर, कॉपर 1:12 |
| K30 | कॉपर बोर, कॉपर 1:30 |
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
|
|
