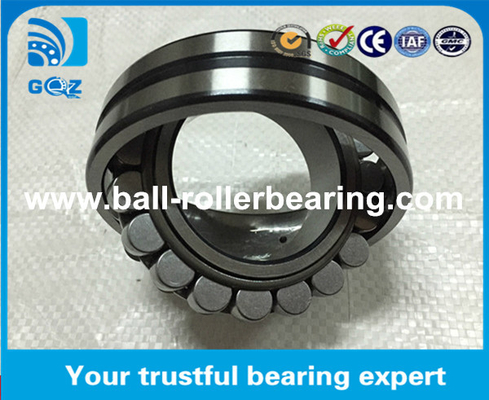

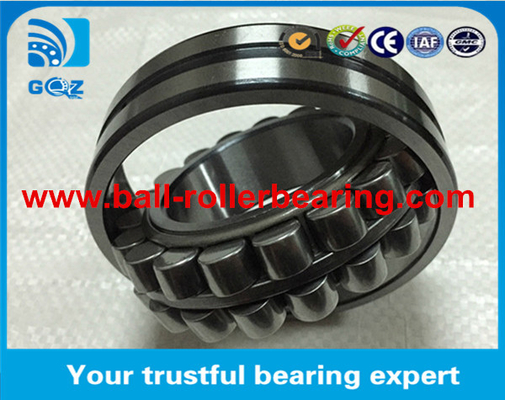

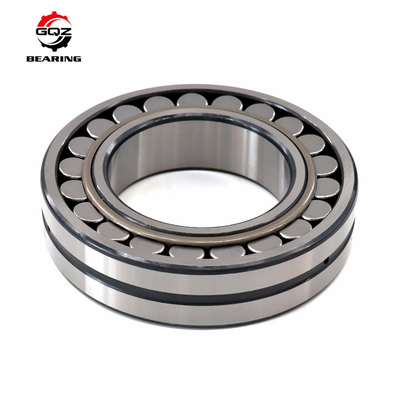

21314 CA K CAK /W33 गोलाकार रोलर असर 21314 EK असर 70 * 150 * 35 मिमी

विशेषताएं:

1. गोलाकार रोलर असरएक आंतरिक गोलाकार आकार के साथ एक बाहरी अंगूठी है। रोलर्स मध्य में मोटे और सिरों पर पतले होते हैं। गोलाकार रोलर बीयरिंग इस प्रकार स्थिर और गतिशील दुरुस्ती दोनों को समायोजित कर सकते हैं.हालांकि, गोलाकार रोलर्स का उत्पादन मुश्किल है और इसलिए महंगे हैं।और असर एक आदर्श बेलनाकार या कॉपर रोलर असर की तुलना में अधिक घर्षण है क्योंकि रोलिंग तत्वों और छल्ले के बीच स्लाइडिंग की एक निश्चित मात्रा होगी.
2. गोलाकार रोलर असरवे न केवल भारी रेडियल भार, बल्कि दोनों दिशाओं में कुछ अक्षीय भार भी ले सकते हैं। उनके पास उत्कृष्ट रेडियल भार-वाहक क्षमता है और भारी या प्रभाव भार वाले स्थानों पर उपयोग के लिए उपयुक्त हैं।
3. कुछ गोलाकार रोलर असरइसमें कॉपर बोर होते हैं और उन्हें सीधे कॉपर शाफ्ट्स या सिलेंडर शाफ्ट्स पर एडेप्टर या रिट्रीवल आस्तीन का उपयोग करके लगाया जा सकता है। प्रेस स्टील और मशीनीकृत पीतल के पिंजरों का उपयोग किया जाता है।

गोलाकार रोलर बीयरिंगों को पिंजरे के विभिन्न प्रकारों के अनुसार निम्नानुसार वर्गीकृत किया जा सकता हैः
■ गोलाकार रोलर असर सीसी/डब्ल्यू33 श्रृंखला
■ गोलाकार रोलर असर सीए/डब्ल्यू33 श्रृंखला
■ गोलाकार रोलर असर F3 श्रृंखला
■ गोलाकार रोलर लेयरिंग एमबी पिंजरे श्रृंखला
■ गोलाकार रोलर असर ई शक्ति श्रृंखला
लोकप्रिय श्रृंखला गोलाकार रोलर लेयरिंग की संरचनाएं और प्रत्यय कोडः
असर के आयामों और श्रृंखला के अनुसार, निम्नलिखित आंतरिक डिजाइनों में से एक का चयन करें और विभिन्न श्रृंखला गोलाकार रोलर असरों को डिजाइन करें।निम्नलिखित चार्ट विभिन्न आंतरिक छल्ले और पिंजरे की संरचनाओं के साथ गोलाकार रोलर बीयरिंग है.
गोलाकार रोलर लेयरिंगों का नाम
गोलाकार रोलर बीयरिंगों को बीयरिंग श्रृंखला और आकार के आधार पर कई डिजाइनों में निर्मित किया जाता है।
- फ्लोटिंग गाइड रिंग की व्यवस्था तथा
- आंतरिक अंगूठी और/या पिंजरों का डिजाइन,
जैसा कि नीचे वर्णित है।

• C(J), CC--दो खिड़की प्रकार के इस्पात पिंजरे, फ्लैंगलेस आंतरिक अंगूठी और मार्गदर्शन अंगूठी केंद्र आंतरिक अंगूठी पर
• EC(J), ECC(J) -- दो खिड़की प्रकार के स्टील केज, फ्लैंगलेस आंतरिक अंगूठी, आंतरिक अंगूठी पर केंद्र में मार्गदर्शन अंगूठी और प्रबलित रोलर पूरक।
• सीए--एक टुकड़ा मशीनीकृत पीतल पिंजरे, डबल-pronged, आंतरिक अंगूठी पर पकड़ flanges और आंतरिक अंगूठी पर गाइड अंगूठी केंद्र
• CAF-- CA के रूप में, लेकिन एक स्टील पिंजरे के साथ।
• ईसीए, ईसीएसी-- प्रबलित रोलर पूरक, एक टुकड़ा मशीनीकृत पीतल पिंजरे, डबल-pronged, आंतरिक अंगूठी पर पकड़ flanges, आंतरिक अंगूठी पर मार्गदर्शन अंगूठी केंद्र.
• ECAF-- ECA के रूप में, लेकिन एक इस्पात पिंजरे के साथ.
• ई-- ढक्कन व्यास d ≤ 65 मिमी के साथ बीयरिंग के लिए: दो खिड़की प्रकार के स्टील पिंजरे, फ्लैंगलेस आंतरिक अंगूठी और आंतरिक अंगूठी पर केंद्रित गाइडिंग अंगूठी
• CAFA-- एक टुकड़ा मशीनीकृत इस्पात पिंजरे, डबल-प्रोन्टेड, बाहरी अंगूठी रेसवे पर केंद्रित, आंतरिक अंगूठी और आंतरिक अंगूठी पर केंद्रित गाइड अंगूठी पर समर्थन flanges
