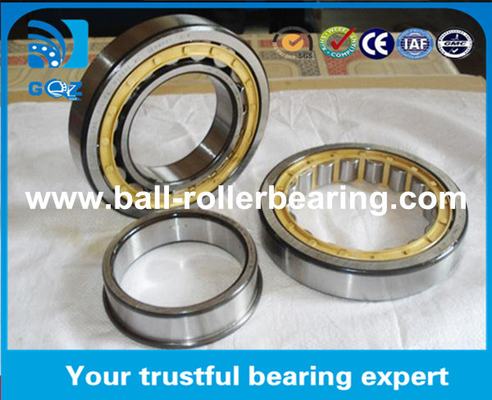

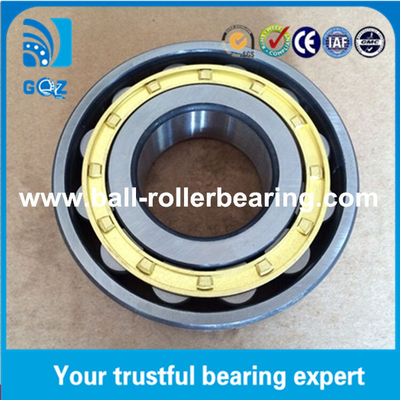

NJ बड़े आकार एकल पंक्ति बेलनाकार रोलर NJ230 क्रोम स्टील क्रैंकशाफ्ट असर 150x270x45 मिमी

• एन श्रृंखला- एन डिजाइन के बीयरिंग एक पंक्ति के बेलनाकार रोलर बीयरिंग होते हैं और इनर रिंग पर दो फिक्स्ड रिब्स होते हैं जो रोलर्स और पिंजरे को पकड़ते हैं और एक चिकनी बाहरी रिंग होती है।यह डिजाइन कुछ सीमाओं में एक अक्षीय विस्थापन की अनुमति देता हैइसलिए, एन सीरीज रोलिंग बीयरिंग का उपयोग गैर-स्थानीय बीयरिंग इकाइयों में किया जाता है। इसके अलावा, एन सीरीज बीयरिंगों में वस्तुतः कोई जोर क्षमता नहीं होती है।
• एनयू श्रृंखला- एकल पंक्ति के बेलनाकार रोलर बीयरिंग हैं और बाहरी अंगूठी पर दो स्थिर पसलियों और एक चिकनी आंतरिक अंगूठी है। यह डिजाइन कुछ सीमाओं में अक्षीय विस्थापन की अनुमति देता है,आवास के संबंध में शाफ्ट केइसलिए, एनयू सीरीज़ के रोलिंग बीयरिंग का उपयोग गैर-लोकेटिंग बीयरिंग इकाइयों में किया जाता है। इसके अलावा, एनयू सीरीज़ के बीयरिंग में वस्तुतः कोई जोर क्षमता नहीं होती है।
• एन एन सीरीज- एनएन डिजाइन के बीयरिंग दो पंक्ति वाले बेलनाकार रोलर बीयरिंग होते हैं और इनर रिंग पर तीन फिक्स्ड रिब्स होते हैं जो रोलर्स और पिंजरे को पकड़ते हैं और एक चिकनी बाहरी रिंग होती है।यह डिजाइन कुछ सीमाओं में एक अक्षीय विस्थापन की अनुमति देता हैइस प्रकार, एन सीरीज रोलिंग बीयरिंग का उपयोग गैर-स्थानीय बीयरिंग इकाइयों में किया जाता है। इसके अलावा, एनएन सीरीज बीयरिंगों में वस्तुतः कोई जोर क्षमता नहीं होती है।

एकल-पंक्ति वाले बीयरिंगों के लिए NU, NJ, NUP, N, NF और दो पंक्ति वाले बीयरिंगों के लिए NNU, NN नामित विभिन्न प्रकार हैं, जो डिजाइन या साइड रिब्स की अनुपस्थिति के आधार पर हैं।एएसटी के बेलनाकार रोलर बीयरिंग निम्नलिखित श्रृंखलाओं में विभिन्न पिंजरे डिजाइन और मीट्रिक आयामों के साथ आते हैं:
