NT1 फ्लैंज UCFL UCFL205 ढक्कन ढक्कन ढक्कन ढक्कन
NT1 यार्न ब्लाक UCFL205 यार्न ब्लाक का परिचय
UCFL तकिया ब्लॉक असर एक flanged आवास के भीतर कर रहे हैं जब असर माउंट सतह एक शाफ्ट अक्ष के लंबवत है का उपयोग कर रहे हैं। वे आम तौर पर दो, तीन,या चार छेद के विन्यास. दो-बोल्ट फ्लैन्ज्ड बॉल लेयरिंग इकाइयों में एक हीरा या पंख के आकार के 2 छेद हैं। हमारे 3-बोल्ट फ्लैन्ज्ड लेयरिंग इकाइयों, 4-बोल्ट फ्लैन्ज्ड लेयरिंग इकाइयों और हमारे फ्लैन्जेट श्रृंखला के साथ,2-बोल्ट फ्लैन्ज किए गए असर इकाइयों में असर होते हैं जिन्हें लंबे शाफ्टों को बेहतर ढंग से समायोजित करने के लिए स्थानांतरित और संरेखित किया जा सकता है.
| इकाइयां | मिमी |
| असर का प्रकार | कच्चा लोहा |
| गतिशील भार रेटिंग (Cr) | 14,022 |
| स्थिर भार रेटिंग (Cor) | 7,843 |
| शाफ्ट डाय. | 25.0000 |
| आवास की चौड़ाई (बी) | 68.0000 |
| माउंटिंग होल सेंटर-टू-सेंटर (ई) | 99.0000 |
| आवास की लंबाई (a) | 130.0000 |
| आवास के आधार की मोटाई (जी) | 13.0000 |
| असर आंतरिक दौड़ चौड़ाई (बी) | 34.0000 |
| असर आंतरिक दौड़ चौड़ाई - छोटा पक्ष (एन) | 14.0000 |
| असर आंतरिक रेस चौड़ाई - विस्तारित पक्ष (एम) | 20.0000 |
| घुड़सवार बोल्ट का आकार | 10.0000 |
| आवास संख्या | FL 205E |
| घुड़सवार छेद दीया | 12.0000 |
| फ्लैंज असेंबली की ऊंचाई (Z) | 37.0000 |
| फ्लैंज ऊंचाई (l) | 27.0000 |
| माउंटिंग बेस लेयरिंग सेंटर के लिए (i) | 16.0000 |
| वजन (जी) | 634.00 |
| सामग्री | कच्चा लोहा, क्रोम स्टील लेयरिंग |
NTN फ्लैंज UCFL UCFL205 असर वाले तकिया ब्लॉक मॉडल डिजाइनः
तकिया ब्लॉक बीयरिंग (UCFL श्रृंखला)
| असर संख्या | शाफ्ट व्यास d ((mm) | H(mm) | L ((मिमी) | L1 ((मिमी) | A(mm) | J(mm) |
| UCFL 201 | 12 | 113 | 60 | 66 | 25.5 | 90 |
| UCFL 202 | 15 | 113 | 60 | 66 | 25.5 | 90 |
| यूसीएफएल 203 | 17 | 113 | 60 | 66 | 25.5 | 90 |
| UCFL 204 | 20 | 113 | 60 | 66 | 25.5 | 90 |
| UCFL 205 | 25 | 130 | 68 | 73 | 27 | 99 |
| UCFL 305 | 25 | 150 | 80 | 84 | 29 | 113 |
| यूसीएफएल 206 | 30 | 148 | 80 | 84 | 31 | 117 |
| यूसीएफएल 306 | 30 | 180 | 90 | 94 | 32 | 134 |
| UCFL 207 | 35 | 161 | 90 | 94 | 34 | 130 |
| UCFL 307 | 35 | 185 | 100 | 104 | 36 | 141 |
| यूसीएफएल 208 | 40 | 175 | 100 | 104 | 36 | 144 |
| UCFL 308 | 40 | 200 | 112 | 118 | 40 | 158 |
| यूसीएफएल 209 | 45 | 188 | 108 | 113 | 38 | 148 |
| UCFL 309 | 45 | 230 | 125 | 132 | 44 | 177 |
| UCFL 210 | 50 | 197 | 115 | 120 | 40 | 157 |
| UCFL 310 | 50 | 240 | 140 | 144 | 48 | 187 |
| UCFL 211 | 55 | 224 | 130 | 134 | 43 | 184 |
| UCFL 311 | 55 | 250 | 150 | 154 | 52 | 198 |
| UCFL 212 | 60 | 250 | 140 | 144 | 48 | 202 |
| UCFL 312 | 60 | 270 | 160 | 164 | 56 | 212 |
| UCFL 213 | 65 | 258 | 155 | 157 | 50 | 210 |
| UCFL 313 | 65 | 295 | 175 | 186 | 58 | 240 |
| UCFL 214 | 70 | 265 | 160 | 163 | 54 | 216 |
| UCFL 314 | 70 | 315 | 185 | 196 | 61 | 250 |
| UCFL 215 | 75 | 275 | 165 | 168 | 56 | 225 |
| UCFL 315 | 75 | 320 | 195 | 206 | 66 | 260 |
| UCFL 216 | 80 | 290 | 180 | 188 | 58 | 233 |
| UCFL 316 | 80 | 355 | 210 | 218 | 68 | 285 |
| UCFL 217 | 85 | 305 | 190 | 198 | 63 | 248 |
| UCP200 श्रृंखला |
| यार्न ब्लॉक लेयरिंग UCP201 UCP202 UCP203 |
| UCP204 UCP205 UCP206 के साथ तकिया ब्लॉक |
| UCP207 UCP208 UCP209 के साथ तकिया ब्लॉक |
| यार्न ब्लॉक लेयरिंग UCP210 UCP211 UCP212 |
| UCP213 वाले तकिया ब्लॉक |
| UCF200 श्रृंखला |
| UCF201 UCF202 UCF203 के साथ तकिया ब्लॉक |
| तकिया ब्लॉक लेयरिंग UCF204 UCF205 UCF206 |
| यार्न ब्लॉक लेयरिंग UCF207 UCF208 UCF209 |
| यार्न ब्लॉक लेयरिंग UCF210 UCF211 UCF212 |
| यार्न ब्लॉक लेयरिंग UCF213 UCF214 UCF215 UCF216 |
| यार्न ब्लॉक लेयरिंग UCF217 UCF218 |
| UCT200 श्रृंखला |
| UCT201 UCT202 UCT203 के साथ तकिया ब्लॉक |
| UCT204 UCT205 UCT206 वाले तकिया ब्लॉक |
| तकिया ब्लॉक लेयरिंग UCT207 UCT208 UCT209 |
| तकिया ब्लॉक लेयरिंग UCT210 UCT211 UCT212 |
| तकिया ब्लॉक लेयरिंग UCT213 UCT214 UCT215 |
| UCT216 UCT217 के साथ तकिया ब्लॉक |

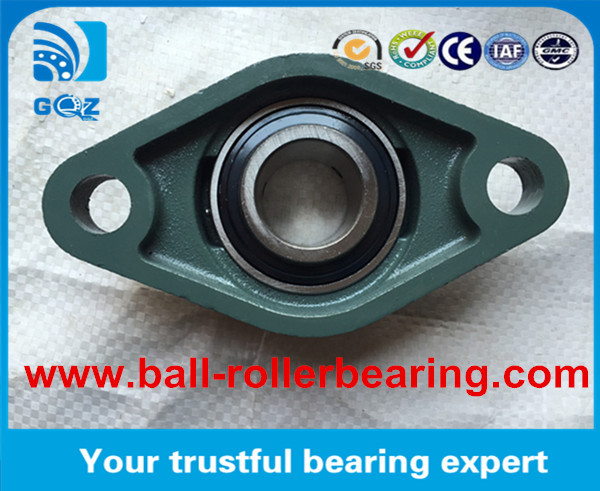

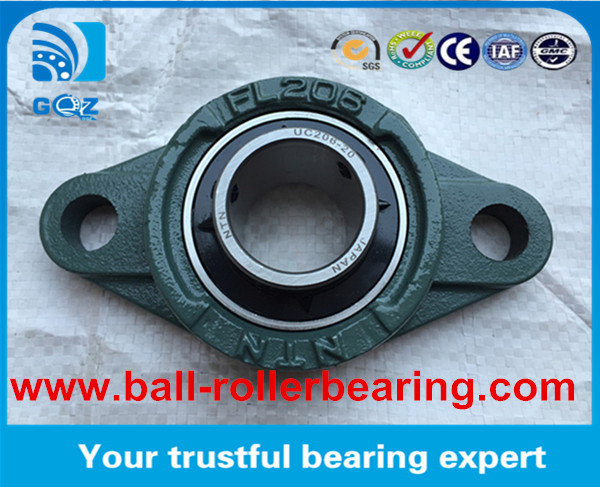

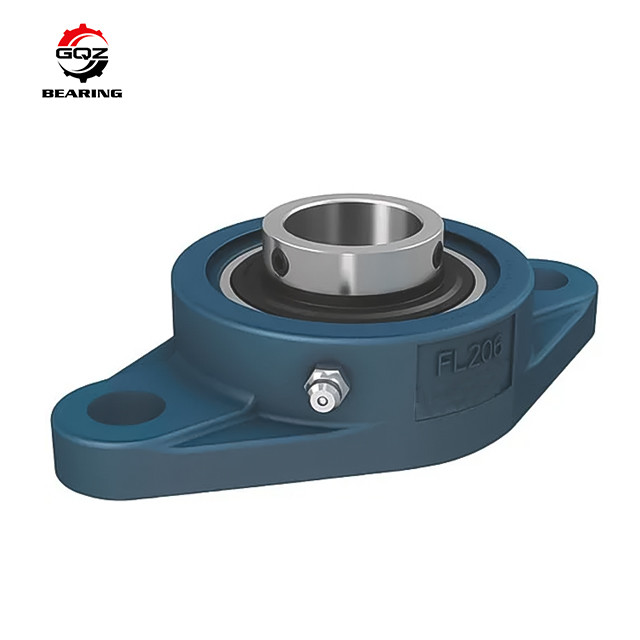

चित्रः
