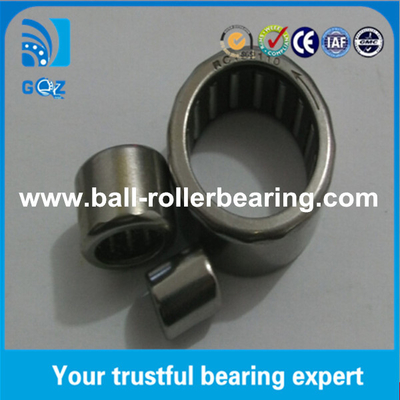

आरसी प्रकार एक तरफा सुई रोलर असर आरसी101410 नीचे सुई रोलर असर 5/8 x 7/8 x 5/8 इंच
के बारे में एक तरफा लॉक असर RC101410 एक तरफा सुई रोलर असर:
एक तरफ़ा सुई रोलर क्लच असर एक दिशा में शाफ्ट और आवास के बीच टॉर्क प्रसारित करने और विपरीत दिशा में मुक्त आंदोलन की अनुमति देने के लिए डिज़ाइन किए गए हैं।उचित माउंटिंग आसानी से आवास में फिट एक साधारण प्रेस के साथ पूरा किया जाता है. क्लच और क्लच और बीयरिंग असेंबली दोनों इंच और मीट्रिक श्रृंखला में पेश की जाती हैं। बीयरिंग असेंबली के बिना वन वे बीयरिंग को प्रत्यय द्वारा इंगित किया जाता हैः एचएफ / एफसी / आरसी।एक तरफ़ा लेयरिंगों के साथ लेयरिंग असेंबली को प्रत्यय द्वारा दर्शाया जाता है: एचएफएल/एफसीबी/आरसीबी।
एक तरफ़ा लॉक लेयरिंग RC101410 एक तरफ़ा सुई रोलर लेयरिंग मॉडल श्रृंखलाः
सुई रोलर और पिंजरे प्रकार के बीयरिंग एक रोलर शैली रोलिंग तत्व का उपयोग करते हैं, हालांकि, वे आवंटित स्थान को अधिकतम करने के लिए अंदर और बाहर की दौड़ शामिल नहीं करते हैं।सुई रोलर और पिंजरे प्रकार के बीयरिंगों में पारंपरिक गेंद बीयरिंगों की तुलना में एक बड़ा सतह क्षेत्र है जो बीयरिंग बाहरी सतह के संपर्क में हैआम तौर पर, सुई रोलर बीयरिंगों में सुई पिंजरे होते हैं, जो सुई रोलर्स को ओरिएंट करते हैं और इसमें सुई रोलर्स खुद होते हैं।सुई रोलर और पिंजरे प्रकार के असर मुख्य रूप से इंजन घटकों में उपयोग किए जाते हैं.
| मॉडल | वजन/ग्राम | आकार / मिमी | |||
| Fw | D | सी | ड्राइविंग टॉर्क | ||
| आरसी02 | 2 | 3.175 | 7.15 | 6.35 | 1.9 |
| RC040708 | 3.5 | 6.35 | 11.112 | 12.7 | 1.9 |
| RC040708-FS | 3.5 | 6.35 | 11.112 | 12.7 | 1.9 |
| RC061008 | 4.7 | 9.525 | 15.875 | 12.7 | 4.83 |
| RC061008-FC | 4.7 | 9.525 | 15.875 | 12.7 | 4.83 |
| RC081208 | 9.2 | 12.7 | 19.05 | 12.7 | 7.9 |
| RC081208-FS | 9.2 | 12.7 | 19.05 | 12.7 | 7.9 |
| RC101410 | 14.5 | 15.875 | 22.225 | 15.88 | 15.4 |
| RC101410-FC | 14.5 | 15.875 | 22.225 | 15.88 | 15.4 |
| RC121610 | 17 | 19.05 | 25.4 | 15.88 | 20.9 |
| RC121610-FS | 17 | 19.05 | 25.4 | 15.88 | 20.9 |
| RC162110 | 16.2 | 25.4 | 33.338 | 15.88 | 45 |
| RC162110-FC | 16.2 | 25.4 | 33.338 | 15.88 | 45 |
| RCB061014 | 12 | 9.525 | 15.875 | 22.22 | 4.83 |
| RCB061014-FS | 12 | 9.525 | 15.875 | 22.22 | 4.83 |
| RCB081214 | 16 | 12.7 | 19.05 | 22.22 | 7.9 |
| RCB081214-FC | 16 | 12.7 | 19.05 | 22.22 | 7.9 |
| आरसीबी101416 | 21.3 | 15.875 | 22.225 | 25.4 | 15.4 |
| RCB101416-FS | 21.3 | 15.875 | 22.225 | 25.4 | 15.4 |
| आरसीबी121616 | 26.5 | 19.05 | 25.4 | 25.4 | 20.9 |
| RCB121616-FC | 26.5 | 19.05 | 25.4 | 25.4 | 20.9 |
| RCB162117 | 44.8 | 25.4 | 33.338 | 26.99 | 45 |
| RCB162117-FS | 44.8 | 25.4 | 33.338 | 26.99 | 45 |
एकतरफा असर डिजाइन विशेषताएं
• टॉर्क या तो आवास या शाफ्ट द्वारा प्रेषित किया जा सकता है।
• रोलर्स द्वारा टॉर्क सकारात्मक रूप से प्रेषित किया जाता है जो आंतरिक रैंपों के खिलाफ घोंसले लगाते हैं।
• मुक्त गति से लॉक में संक्रमण न्यूनतम प्रतिक्रिया या गति की हानि के साथ होता है।
• केवल क्लच के रूप में या क्लच और असर के रूप में उपलब्ध है।
• शाफ्ट और आवास को पकड़ने के लिए बाहरी रेडियल समर्थन के साथ केवल क्लच इकाइयों का उपयोग किया जाना चाहिए।
