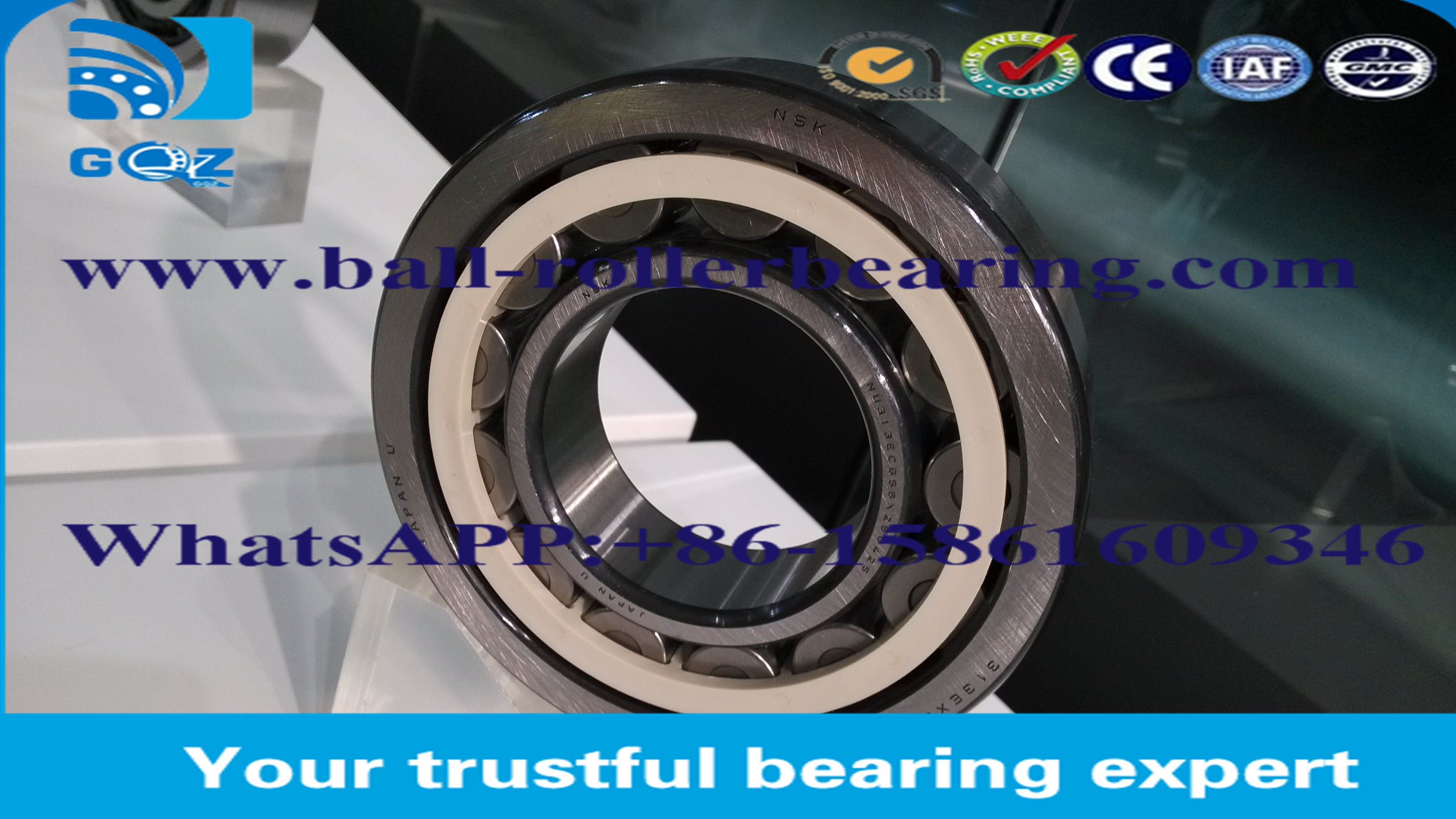

1.बेलनाकार रोलर असर विनिर्देश :
| असर का प्रकार | बेलनाकार रोलर असर |
| असर मॉडल | NU313EX26U425 |
| ब्रांड | BTW / NSK / GQZ / AAA |
| आकार (मिमी) | 65*140*33 |
| वजन (किलो) | 2.31 किलो |
| स्टॉक | पर्याप्त है |
| स्नेहन | तेल |
| आवेदन | ऑटोमोबाइल, रोलिंग मिल, खनन, धातु विज्ञान |
2.बेलनाकार रोलर असर:
सबसे कम घर्षण गुणांक वाले बेलनाकार रोलर बीयरिंग उच्च गति के घूर्णन के लिए उपयुक्त हैं। रोलर्स का रेसवे के साथ रैखिक संपर्क होता है, और बीयरिंग भारी रेडियल भार सहन कर सकते हैं।NJ और NF प्रकार के बीयरिंगों में एक तरफ़ा अक्षीय दिशा में कुछ भार क्षमता होती है, और NH और NUP प्रकार दो दिशाओं में कुछ अक्षीय भार स्वीकार कर सकते हैं। बेलनाकार रोलर्स और raceways के बीच रैखिक संपर्क के साथ, एक उच्च भार क्षमता प्रदान करता है,जो बेलनाकार रोलर बीयरिंग को बड़े रेडियल लोड और प्रभाव भार को सहन कर सकते हैं.
तीन.बेलनाकार रोलर असर की विशेषताएं:
N: आंतरिक अंगूठी में दो अभिन्न फ्लैंज होते हैं और बाहरी अंगूठी में फ्लैंज नहीं होते हैं।आवास के संबंध में शाफ्ट के अक्षीय विस्थापन खुद असर के भीतर दोनों दिशाओं में समायोजित किया जा सकता है. पीस स्टील और मशीनीकृत पीतल के पिंजरों की अनुमति है।
एनयू: बाहरी अंगूठी में दो अभिन्न फ्लैंज होते हैं और आंतरिक अंगूठी फ्लैंज के बिना होती है।आवास के संबंध में शाफ्ट के अक्षीय विस्थापन खुद असर के भीतर दोनों दिशाओं में समायोजित किया जा सकता हैप्रेस स्टील और मशीनीकृत पीतल के पिंजरों की अनुमति है।
NJ: बाहरी अंगूठी में दो अभिन्न फ्लैंज होते हैं और आंतरिक अंगूठी में केवल एक अभिन्न फ्लैंज होती है। इसलिए असर एक दिशा में एक शाफ्ट के अक्षीय स्थान के लिए उपयुक्त होते हैं।प्रेस स्टील और मशीनीकृत पीतल के पिंजरे की अनुमति है.
NF: आंतरिक अंगूठी में दो अभिन्न फ्लैंज होते हैं और बाहरी अंगूठी में केवल एक अभिन्न फ्लैंज होती है। बीयरिंग एक दिशा में अक्षीय रूप से एक शाफ्ट का पता लगा सकते हैं।प्रेस स्टील और मशीनीकृत पीतल के पिंजरे की अनुमति है.
NUP: बाहरी अंगूठी में दो अभिन्न फ्लैंज होते हैं और आंतरिक अंगूठी में एक अभिन्न फ्लैंज होता है जिसमें एक फ्लैंज रिंग के रूप में अलग होता है। बीयरिंगों का उपयोग लोकेटिंग बीयरिंग के रूप में किया जा सकता है, अर्थातवे दोनों दिशाओं में एक शाफ्ट के लिए अक्षीय स्थान प्रदान कर सकते हैं.
4. प्रतिस्पर्धात्मक लाभ:
1. असर निर्माता
2आईएसओ 9000/9001/9004/19011: 2000
3ग्राहक की आवश्यकताओं के अनुसार उत्पादन
4. उच्च गति, कम शोर
5. लोहे के असर
6सबसे अधिक प्रतिस्पर्धी मूल्य
5.आवेदनः
मोटर, पेट्रोलियम, मिलिंग और भारी लोडिंग मशीनें आदि
6. हम निम्नलिखित असर भी पेश कर सकते हैं:
| सीमा आयाम (मिमी) | आधारभूत भार अंकन ((kN) | सीमांत गति ((आरपीएम) | द्रव्यमान ((किग्रा) | असर संख्या | ||||||
| d | D | बी | मिनट | rs1 min | सीआर | कॉर | वसा | तेल | (करीब) | टीएमएल |
| 20 | 47 | 14 | 1 | 0.6 | 25.7 | 22.6 | 15,000 | 18,000 | 0.122 | NU204E |
| 25 | 52 | 15 | 1 | 0.6 | 29.3 | 27.7 | 13,000 | 15,000 | 0.151 | NU205E |
| 30 | 62 | 16 | 1 | 0.6 | 39 | 37.5 | 11,000 | 13,000 | 0.226 | NU206E |
| 35 | 72 | 17 | 1.1 | 0.6 | 50.5 | 50 | 9,500 | 11,000 | 0.327 | NU207E |
| 40 | 80 | 18 | 1.1 | 1.1 | 43.5 | 43 | 9,400 | 11,000 | 0.378 | NU208 |
| 45 | 85 | 19 | 1.1 | 1.1 | 46 | 47 | 8,400 | 9,900 | 0.432 | एनयू209 |
| 45 | 85 | 19 | 1.1 | 1.1 | 63 | 66.5 | 7,600 | 9,000 | 0.495 | NU209E |
| 50 | 90 | 20 | 1.1 | 1.1 | 48 | 51 | 7,600 | 9,000 | 0.47 | NU210 |
| 50 | 90 | 20 | 1.1 | 1.1 | 66 | 72 | 6,900 | 8,100 | 0.54 | NU210E |
| 55 | 100 | 21 | 1.5 | 1.1 | 58 | 62.5 | 6,900 | 8,200 | 0.638 | NU211 |
| 60 | 110 | 22 | 1.5 | 1.5 | 68.5 | 75 | 6,400 | 7,600 | 0.818 | NU212 |
| 65 | 120 | 23 | 1.5 | 1.5 | 84 | 94.5 | 5,900 | 7,000 | 1.02 | NU213 |
| 65 | 120 | 23 | 1.5 | 1.5 | 108 | 119 | 5,400 | 6,300 | 1.21 | NU213E |
| 70 | 125 | 24 | 1.5 | 1.5 | 83.5 | 95 | 5,500 | 6,500 | 1.12 | NU214 |
| 70 | 125 | 24 | 1.5 | 1.5 | 119 | 137 | 5,000 | 5,900 | 1.3 | NU214E |
| 75 | 130 | 25 | 1.5 | 1.5 | 96.5 | 111 | 5,100 | 6,000 | 1.23 | NU215 |
