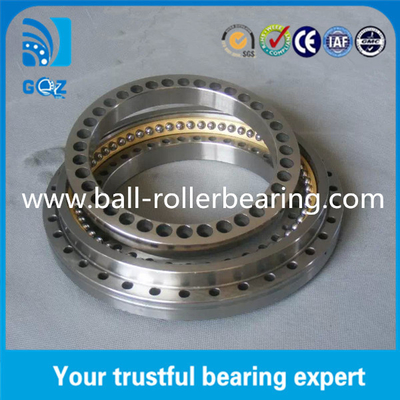

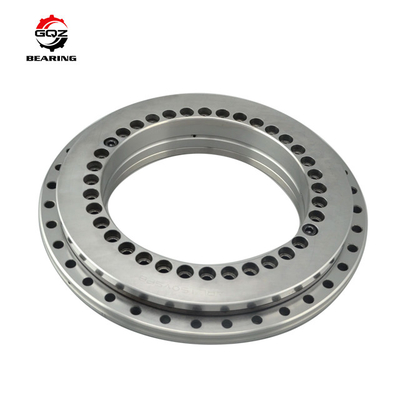

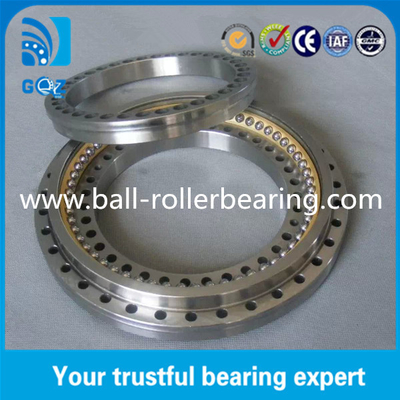

60° संपर्क कोण INA रोटरी टेबल असर ZKLDF100 अक्षीय कोणीय संपर्क गेंद असर
1विनिर्देश:
• ZKLDF घुमावदार तालिका बीयरिंग में एक धक्का/रेडियल आवास वाशर, एक धक्का/रेडियल शाफ्ट वाशर, एक धक्का वाशर,दो अक्षीय सुई रोलर और पिंजरे इकट्ठा और रेडियल बेलनाकार रोलर्स का एक समूहआवास वाशर और शाफ्ट वाशर में समान रूप से फिटिंग बोल्ट है।
• इन बीयरिंगों में उच्च अक्षीय और रेडियल भार, उच्च झुकाव कठोरता और उच्च परिशुद्धता होती है।
• अनुप्रयोग: मुख्य रूप से उपकरण मशीनों, घूर्णी मेज या उपसमूह की उच्च परिशुद्धता मशीनरी, और चक, माप उपकरण और परीक्षण उपकरण और घूर्णी मेज पर उपयोग किया जाता है।
• बाहरी व्यासः 100 मिमी से 460 मिमी तक।
2विशेषताएं:
(1) 60° संपर्क कोण
(2) बाहरी अंगूठी और आंतरिक अंगूठी फ्लैंज माउंट के लिए उपयुक्त
(3) पूर्व भार के मिलान के लिए परिभाषित अंतर के साथ विभाजित आंतरिक अंगूठी
(4) उच्च सीमांत गति
(5) तेल या वसा स्नेहन
3. असर चित्रः
4हम निम्नलिखित घुमावदार अंगूठी असर भी आपूर्ति करते हैंः
| असर का प्रकार | सीमा आयाम (मिमी) | गियर दांत | ||||||||||||
| गैर-संवर्धित | बाहरी गियर | आंतरिक गियर | D | d | H | डी1 | d1 | एन | n | n1 | H1 | h | b | m |
| 010.20.250 | 011.20.250 | 330 | 170 | 60 | 298 | 202 | 16 | 18 | 2 | 50 | 10 | 40 | 4 | |
| 010.20.280 | 011.20.280 | 360 | 200 | 60 | 328 | 232 | 16 | 18 | 2 | 50 | 10 | 40 | 4 | |
| 010.25.315 | 011.25.315 | 013.25.315 | 408 | 222 | 70 | 372 | 258 | 18 | 20 | 2 | 60 | 10 | 50 | 5 |
| 010.25.355 | 011.25.355 | 013.25.355 | 448 | 262 | 70 | 412 | 298 | 18 | 20 | 2 | 60 | 10 | 50 | 5 |
| 010.25.400 | 011.25.400 | 013.25.400 | 493 | 307 | 70 | 457 | 343 | 18 | 24 | 2 | 60 | 10 | 50 | 6 |
| 010.25.450 | 011.25.450 | 013.25.450 | 543 | 357 | 70 | 507 | 393 | 18 | 24 | 2 | 60 | 10 | 50 | 6 |
| 010.30.500 | 011.30.500 | 013.30.500 | 602 | 398 | 80 | 566 | 434 | 18 | 20 | 4 | 70 | 10 | 60 | 5 |
| 012.30.500 | 014.30.500 | 602 | 398 | 80 | 566 | 434 | 18 | 20 | 4 | 70 | 10 | 60 | 6 | |
| 010.30.560 | 011.30.560 | 013.30.560 | 662 | 458 | 80 | 626 | 494 | 18 | 20 | 4 | 70 | 10 | 60 | 5 |
| 012.30.560 | 014.30.560 | 662 | 458 | 80 | 626 | 494 | 18 | 20 | 4 | 70 | 10 | 60 | 6 | |
| 010.30.630 | 011.30.630 | 013.30.630 | 732 | 528 | 80 | 696 | 564 | 18 | 24 | 4 | 70 | 10 | 60 | 6 |
| 012.30.630 | 014.30.630 | 732 | 528 | 80 | 696 | 564 | 18 | 24 | 4 | 70 | 10 | 60 | 8 | |
| 010.30.710 | 011.30.710 | 013.30.710 | 812 | 608 | 80 | 776 | 644 | 18 | 24 | 4 | 70 | 10 | 60 | 6 |
| 012.30.710 | 014.30.710 | 812 | 608 | 80 | 776 | 64 | 18 | 24 | 4 | 70 | 10 | 60 | 8 | |
| 010.40.800 | 011.40.800 | 013.40.800 | 922 | 678 | 100 | 878 | 722 | 22 | 30 | 6 | 90 | 10 | 80 | 8 |
| 012.40.800 | 014.40.800 | 922 | 678 | 100 | 878 | 722 | 22 | 30 | 6 | 90 | 10 | 80 | 10 | |
| 010.40.900 | 011.40.900 | 013.40.900 | 1022 | 778 | 100 | 978 | 822 | 22 | 30 | 6 | 90 | 10 | 80 | 8 |
| 012.40.900 | 014.40.900 | 1022 | 778 | 100 | 978 | 822 | 22 | 30 | 6 | 90 | 10 | 80 | 10 | |
| 010.40.1000 | 011.40.1000 | 013.40.1000 | 1122 | 878 | 100 | 1078 | 922 | 22 | 36 | 6 | 90 | 10 | 80 | 10 |
| 012.40.1000 | 014.40.1000 | 1122 | 878 | 100 | 1078 | 922 | 22 | 36 | 6 | 90 | 10 | 80 | 12 | |
| 010.40.1120 | 011.40.1120 | 013.40.1120 | 1242 | 998 | 100 | 1198 | 1042 | 22 | 36 | 6 | 90 | 10 | 80 | 10 |
| 012.40.1120 | 014.40.1120 | 1242 | 998 | 100 | 1198 | 1042 | 22 | 36 | 6 | 90 | 10 | 80 | 12 | |
| 010.45.1250 | 011.45.1250 | 013.45.1250 | 1390 | 1110 | 110 | 1337 | 1163 | 26 | 40 | 5 | 100 | 10 | 90 | 12 |
| 012.45.1250 | 014.45.1250 | 1390 | 1110 | 110 | 1337 | 1163 | 26 | 40 | 5 | 100 | 10 | 90 | 14 | |
| 010.45.1400 | 011.45.1400 | 013.45.1400 | 1540 | 1260 | 110 | 1487 | 1313 | 26 | 40 | 5 | 100 | 10 | 90 | 12 |
| 012.45.1400 | 014.45.1400 | 1540 | 1260 | 110 | 1487 | 1313 | 26 | 40 | 5 | 100 | 10 | 90 | 14 | |
| 010.45.1600 | 011.45.1600 | 013.45.1600 | 1740 | 1460 | 110 | 1687 | 1513 | 26 | 45 | 5 | 100 | 10 | 90 | 14 |
| 012.45.1600 | 014.45.1600 | 1740 | 1460 | 110 | 1687 | 1513 | 26 | 45 | 5 | 100 | 10 | 90 | 16 | |
कंपनी की जानकारी:
अक्सर पूछे जाने वाले प्रश्न
स्लीविंग लेयरिंग को कैसे चिकना किया जाता है?
स्लीविंग बीयरिंग को एक केंद्रीकृत स्नेहन प्रणाली के माध्यम से या मैन्युअल रूप से स्नेहन किया जा सकता है। ग्रीस का आमतौर पर उपयोग किया जाता है क्योंकि यह लंबे समय तक चलने वाले स्नेहन और संक्षारण के खिलाफ सुरक्षा प्रदान कर सकता है।कुछ बीयरिंग भी तेल से चिकनाई हो सकती है, विशेष रूप से उच्च गति या उच्च तापमान अनुप्रयोगों में।
स्लीविंग लेयरिंग के लिए किस प्रकार के रखरखाव का पालन किया जाना चाहिए?
स्लीविंग लेयरिंग की नियमित रखरखाव में निम्नलिखित शामिल होना चाहिए:
•निर्धारित अंतराल पर स्नेहन
•खोने, जंग या क्षति के लिए निरीक्षण
•सही संचालन और संरेखण की जांच
•असामान्य शोर या कंपन की निगरानी करना
•इस बात का ध्यान रखना कि सील बरकरार और प्रभावी हों
स्लीविंग असर के साथ समस्याओं का निदान कैसे किया जा सकता है?
स्लीविंग बीयरिंग के साथ आम समस्याओं में पहनने, गलत संरेखण और संदूषण शामिल हो सकते हैं। निदान में अक्सर शामिल होते हैंः
•शारीरिक क्षति के लिए दृश्य निरीक्षण
•ऑपरेशन के दौरान असामान्य शोर सुनना
•अत्यधिक खेल या आंदोलन की जांच करना
•अधिक ताप के संकेतों के लिए तापमान की निगरानी करना
