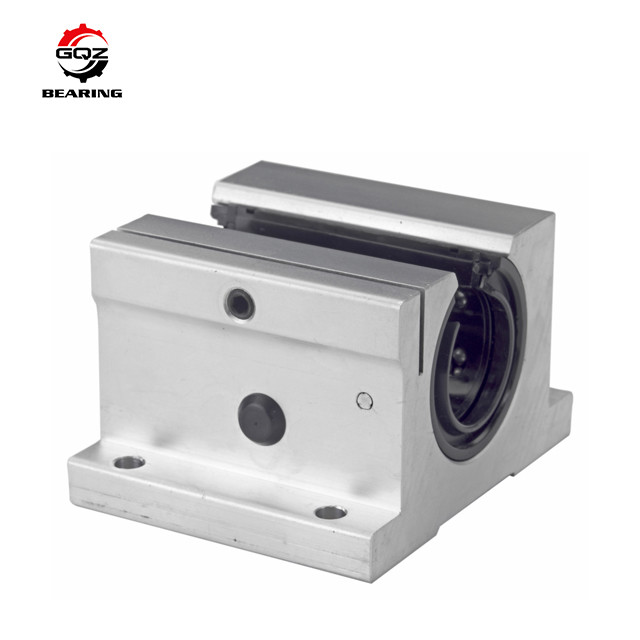

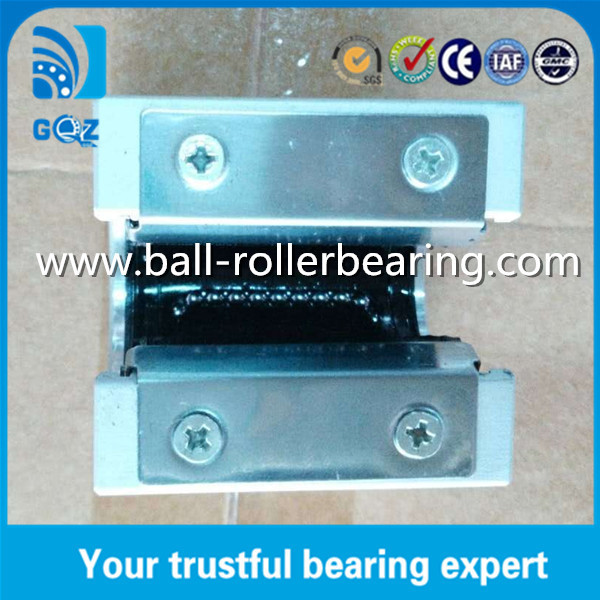

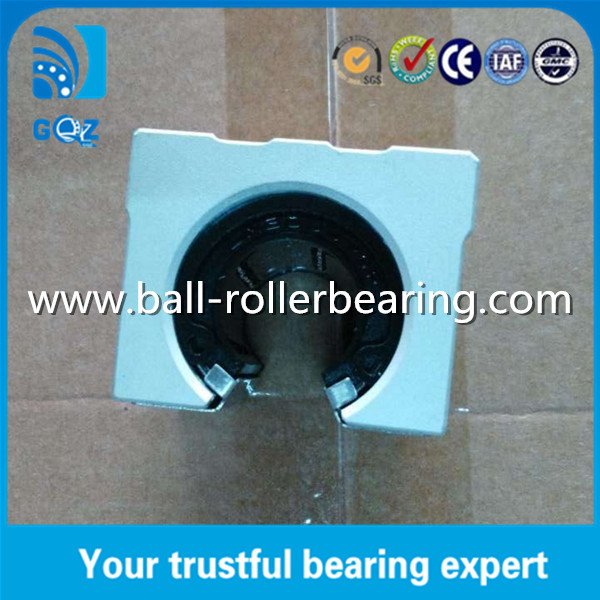

20 मिमी शाफ्ट व्यास एल्यूमीनियम मिश्र धातु रैखिक ब्लॉक SBR20UU रैखिक गति स्लाइड इकाइयों
1विनिर्देश:
एसबीआर/टीबीआर बेलनाकार रैखिक गाइड रेल एक रेल समर्थन, एक शाफ्ट (रेल), और ब्लॉक की संख्या से बना है। वे एक इकाई के रूप में या संबंधित घटकों के रूप में भी प्रदान किए जाते हैं। सभी घटकों को पूरी तरह से विनिमेय होने के लिए मानकीकृत किया गया है।
समर्थन रेल (एसबीएस/टीबीएस)
समर्थन रेल पूरे स्ट्रोक के दौरान शाफ्ट को अधिकतम कठोरता और कठोरता प्रदान करता है, और इकाई के प्रदर्शन को सुनिश्चित करता है।
मामला (एसबीआर/टीबीआर)
उच्च भार या लंबे स्ट्रोक अनुप्रयोग के लिए प्रभावी अधिकतम कठोरता और उत्कृष्ट गति के साथ ओपन प्रकार रैखिक बुशिंग के साथ संयोजन में।उच्च परिशुद्धता प्रदर्शन के लिए एसबीआर/टीबीआर/एसएमडी श्रृंखला पर प्रीलोड लागू किया जा सकता है.
समर्थन रेल इकाई (एसबीआर-एस/टीबीआर-एस)
एसबीआर-एस और टीबीआर-एस प्रकार उच्च परिशुद्धता और विक्षेपण मुक्त स्लाइडिंग प्रणाली के लिए इष्टतम गाइड इकाइयां हैं, जिसमें चिकनी गति और अधिकतम कठोरता, और कम लागत और समय है।
2विशेषताएं:
(1) अच्छी गुणवत्ता
(2) प्रतिस्पर्धी मूल्य
(3) शीघ्र वितरण
(4) दीर्घकालिक गुणवत्ता गारंटी
3. असर चित्रः
4हम निम्नलिखित एसबीआर बीयरिंग भी आपूर्ति करते हैंः
| मॉडल | आयाम ((मिमी) | स्लाइड झाड़ी | |||||||||||
| h | ई | W | L | F | H1 | θ | बी | सी | एस | L1 | टी | नहीं. | |
| SBR10UU | 15 | 18 | 36 | 32 | 24 | 6 | 80° | 25 | 20 | एम5 | 10 | 7 | LM10UUOP |
| SBR13UU | 17 | 20 | 40 | 39 | 27.6 | 8.5 | 80° | 28 | 28 | एम5 | 10 | 8 | LM13UUOP |
| SBR16UU | 20 | 22.5 | 45 | 45 | 33 | 10 | 80° | 32 | 30 | एम5 | 12 | 9 | LM16UUOP |
| SBR20UU | 23 | 24 | 48 | 50 | 39 | 10 | 60° | 35 | 35 | एम6 | 12 | 11 | LM20UUOP |
| SBR25UU | 27 | 30 | 60 | 65 | 47 | 11.5 | 50° | 40 | 40 | एम6 | 12 | 14 | LM25UUOP |
| SBR30UU | 33 | 35 | 70 | 70 | 56 | 14 | 50° | 50 | 50 | एम8 | 18 | 15 | LM30UUOP |
| SBR35UU | 37 | 40 | 80 | 80 | 63 | 16 | 50° | 55 | 55 | एम8 | 18 | 18 | LM35UUOP |
| SBR40UU | 42 | 45 | 90 | 90 | 72 | 19 | 50° | 65 | 65 | M10 | 20 | 20 | LM40UUOP |
| SBR50UU | 53 | 60 | 120 | 110 | 92 | 23 | 50° | 94 | 80 | M10 | 20 | 25 | LM50UUOP |
| SBR16LUU | 20 | 22.5 | 45 | 85 | 33 | 10 | 80° | 32 | 60 | एम5 | 12 | 9 | LM16LUUOP |
| SBR20LUU | 23 | 24 | 48 | 96 | 39 | 10 | 60° | 35 | 70 | एम6 | 12 | 11 | LM20LUUOP |
| SBR25LUU | 27 | 30 | 60 | 130 | 47 | 11.5 | 50° | 40 | 100 | एम6 | 12 | 14 | LM25LUUOP |
| SBR30LUU | 33 | 35 | 70 | 140 | 56 | 14 | 50° | 50 | 110 | एम8 | 18 | 15 | LM30LUUOP |
| SBR40LUU | 42 | 45 | 90 | 175 | 72 | 19 | 50° | 65 | 180 | M10 | 20 | 20 | LM40LUUOP |
