भारी भार T4DB170 मीट्रिक परिशुद्धता रोलर असर 170x230x32mm

1उत्पाद का अवलोकन

1उत्पाद का अवलोकन

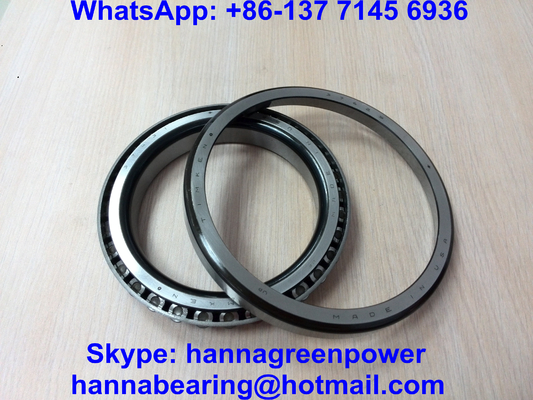

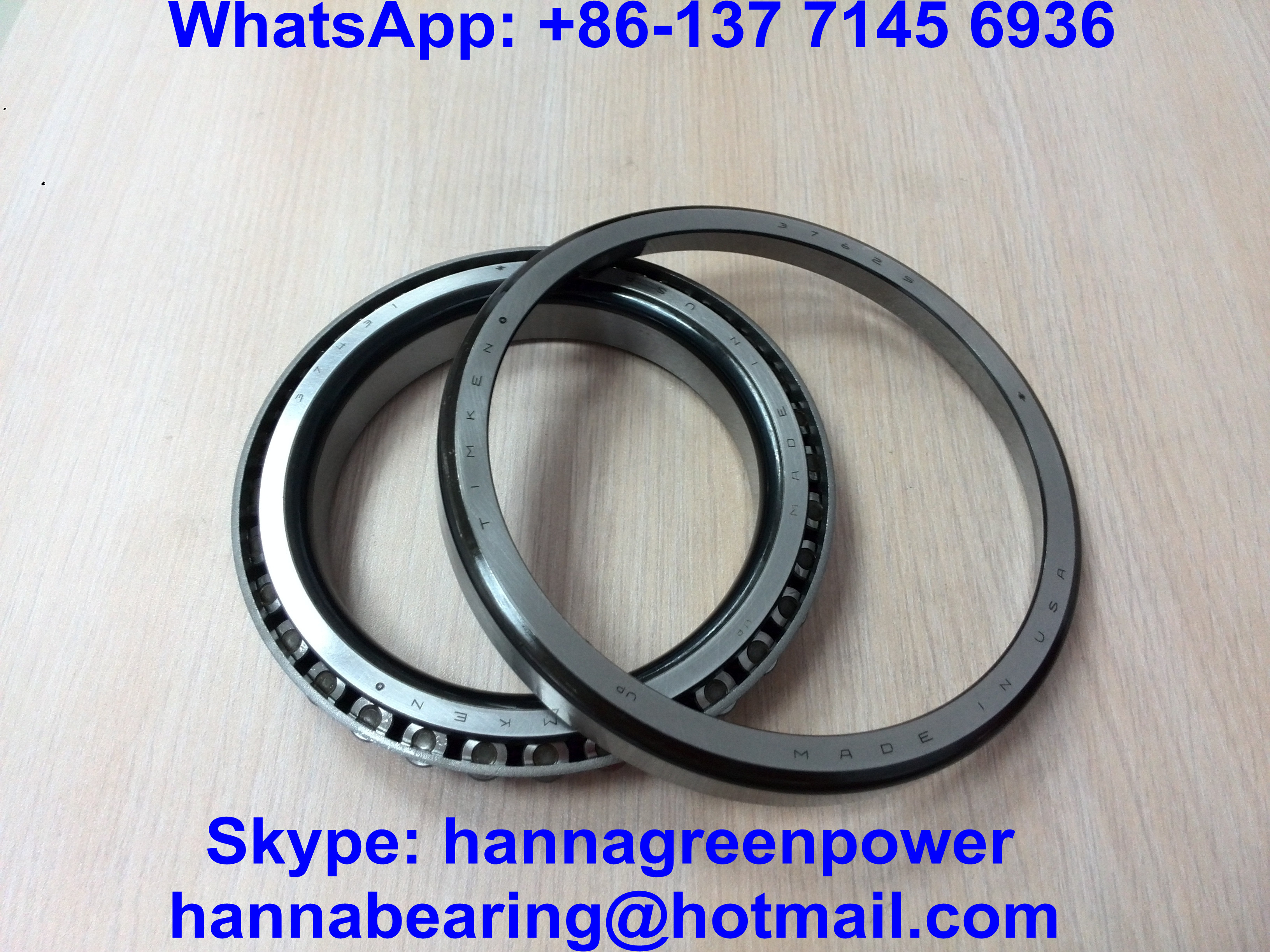

T4DB170 मीट्रिक आईएसओ मानक T4DB श्रृंखला एकल पंक्ति अलग करने योग्य कॉपर रोलर असर है, एकीकृत कोर माउंटिंग आयाम आंतरिक छेद d=170mm, बाहरी व्यास D=230mm, आंतरिक अंगूठी चौड़ाई B=30mm,बाहरी अंगूठी चौड़ाई C=23mm, कुल विधानसभा चौड़ाई T = 32 मिमी, मध्यम-बड़े छेद भारी भार डिजाइन के साथ 17.1 ° मानक संपर्क कोणSKF 集....

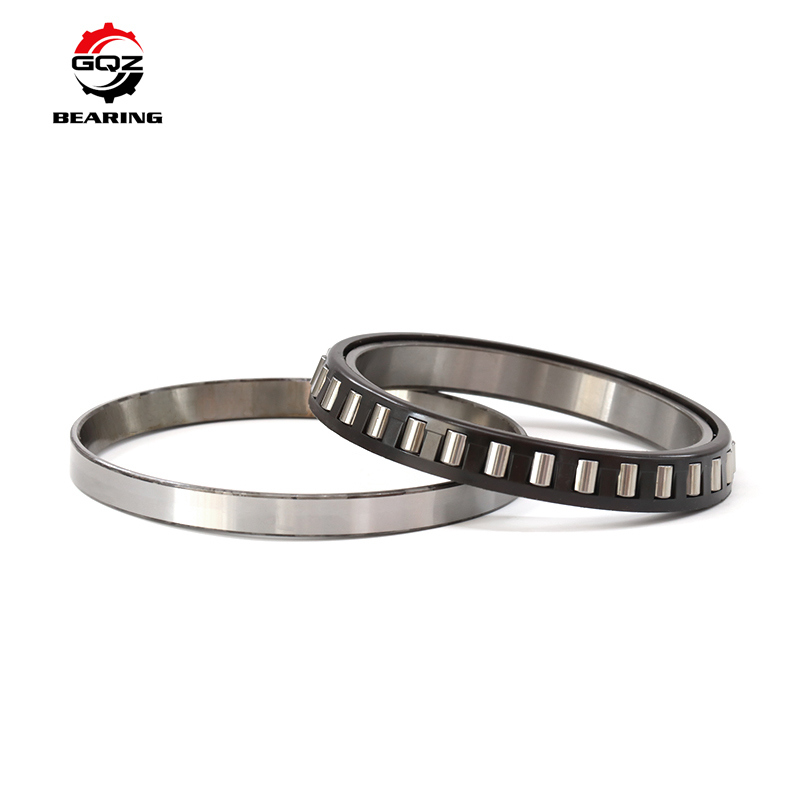

खुला अनसील स्प्लिट निर्माणः शंकु विधानसभा (आंतरिक अंगूठी + कॉपर रोलर्स + स्टील स्टैम्पिंग पिंजरे) और बाहरी कप को स्वतंत्र रूप से पूरी तरह से अलग किया जा सकता है, सुविधाजनक अलग स्थापना,बड़े आकार के भारी-कर्तव्य ट्रांसमिशन सेट के लिए पूर्व-लोड समायोजन और घटक प्रतिस्थापनयह भारी संयुक्त रेडियल भार और एकतरफा अक्षीय धक्का भार सहन कर सकता है; जोड़ा गया बैक-टू-बैक/ओ प्रकार की माउंटिंग द्विदिश अक्षीय स्थिति और उच्च कठोरता समर्थन का एहसास करती है,लंबे समय तक बारी-बारी से भारी प्रभाव और आगे-पीछे लगातार भार के तहत स्थिर घूर्णन.
सभी अंगूठियों और रोलिंग तत्वों को एकीकृत quenched GCr15 उच्च कार्बन क्रोम असर स्टील, सटीक लघुगणकीय रोलर संपर्क वक्र superfinishing और सख्त रोलर छँटाई,समान आंतरिक तनाव वितरण, उत्कृष्ट पहनने के प्रतिरोध, थकान और प्रभाव प्रतिरोध, कम घर्षण टोक़ और निरंतर भारी भार संचालन के तहत छोटे तापमान वृद्धि।भारी औद्योगिक गियर रिड्यूसर के लिए व्यापक रूप से मेल खाता है, खनन कन्वेयर ड्राइव शाफ्ट, बड़ी निर्माण मशीनरी की धुरी, धातु विज्ञान रोलिंग मिल सहायक ट्रांसमिशन असेंबली और भारी ट्रक अंतर समर्थन स्थान।

2तकनीकी विनिर्देश

मॉडल: T4DB170
मूल आयामः d=170mm, D=230mm, B=30mm, C=23mm, T=32mm
संरचनाः एकल पंक्ति अलग करने योग्य कॉपर रोलर असर, सील के बिना खुला, स्टील स्टैम्पिंग पिंजरे मानक के रूप में
कच्चा मालः GCr15 असर वाला स्टील
पिंजरे के विकल्पः उच्च तापमान भारी भार के लिए स्टैम्प्ड स्टील पिंजरे / ठोस पीतल पिंजरे
मानक रिक्तिः सीएन सामान्य रिक्ति, C3 विस्तारित रिक्ति अनुकूलन योग्य
न्यूनतम फिलेट त्रिज्या r1,r2=r3,r4=3 मिमी
ऑपरेटिंग तापमान सीमाः -30°C ~ 120°C
शुद्ध भारः 3.45 किलोग्राम
गणना आयाम a=44mm, आंतरिक अंगूठी कंधे d1=197mm
माउंटिंग सीमा आकारः
दा अधिकतम=182 मिमी, डीबी न्यूनतम=184 मिमी; दा न्यूनतम=215 मिमी, दा अधिकतम=216 मिमी; डीबी न्यूनतम=223 मिमी
Ca min=6mm, Cb min=9mm; ra max=3mm, rb max=3mm
गणना गुणांक: e=046, अक्षीय कारक Y=1.3, स्थैतिक अक्षीय कारक Y0=0.72
मूल गतिशील रेडियल भार Cr: 307 kN
मूल स्थिर रेडियल भार C0r: 440 kN
थकान सीमा भार Cur: 43 kN
तेल की संदर्भ गतिः 2000 आर/मिनट; तेल की सीमागत गतिः 2600 आर/मिनट
पूर्ण स्थापना चित्र, भार विशेषता वक्र और भारी प्रभाव तेज थकान परीक्षण रिपोर्ट ग्राहक के अनुरोध पर प्रदान किया जा सकता है।

3मुख्य लाभ

• मानक T4DB मध्यम-बड़े छेद कॉम्पैक्ट चौड़ाई लेआउट, सीमित अक्षीय स्थापना स्थान के तहत अल्ट्रा उच्च रेडियल-अक्षीय संयुक्त भार क्षमता,भारी खनन और धातु विज्ञान के बड़े ट्रांसमिशन उपकरण के लिए आदर्श मिलान
• पूरी तरह से अलग करने योग्य शंकु और कप स्वतंत्र विभाजन संरचना, क्षतिग्रस्त आंतरिक शंकु या बाहरी कप को बड़े ट्रांसमिशन बॉक्स की समग्र विघटन के बिना अलग से बदला जा सकता है,बहुत रखरखाव डाउनटाइम और स्पेयर पार्ट खरीद लागत में कटौती
• सटीक दर्पण सुपरफिनिश शंकु रेसवे + लघुगणकीय अनुकूलित रोलर संपर्क वक्र, रोलर संपर्क सतह पर समान भार वितरण, प्रभावी रूप से किनारे तनाव एकाग्रता को कम,देरी रेसवे छीलने और रोलर घर्षण विफलता
• दोहरी पिंजरे विन्यास विकल्पः सामान्य अंतराल भारी भार कार्य परिस्थितियों के लिए लागत प्रभावी स्टैम्प्ड स्टील पिंजरे;ठोस पीतल पिंजरे 24 घंटे के लिए निर्बाध उच्च तापमान कठोर खनन उत्पादन लाइनों के लिए विरोधी विरूपण
• पूर्ण अनुकूलन योग्य सेवा समर्थन: C3 विस्तारित रेडियल क्लीयरेंस, P5/P6 उच्च परिशुद्धता ग्रेड, OEM लेजर मार्किंग, विशेष उच्च तापमान एंटी-ऑक्सीडेशन वसा भरना, तटस्थ निर्यात ब्रांड पैकेजिंग
• कठोर एकीकृत तनाव राहत शमन गर्मी उपचार प्रक्रिया, समान सामग्री कठोरता और आंतरिक संरचनात्मक शक्ति,कम सटीकता वाले साधारण कॉपर रोलर लेयरिंग की तुलना में उपकरण के समग्र ओवरहाल चक्र को 30% से अधिक बढ़ाएं
• मानक खुला डिजाइन तेल स्नान परिसंचारी स्नेहन का समर्थन करता है, अंतर्निहित प्रचुर मात्रा में स्नेहन तेल परिसंचरण प्रणाली के साथ बड़े गियरबॉक्स के लिए उपयुक्त, दीर्घकालिक स्थिर निरंतर संचालन

4आवेदन

T4DB170 खुला अलग करने योग्य भारी शुल्क कॉपर रोलर असर मध्यम और बड़े भारी औद्योगिक घूर्णी उपकरण के लिए कोर पहनने के लिए स्पेयर पार्ट हैः

• बड़े क्षैतिज/ऊर्ध्वाधर भारी औद्योगिक गियर रिड्यूसर, खनन बेल्ट कन्वेयर हेड ड्राइव समर्थन असर इकाइयों
• बड़े खुदाई मशीन, भारी लोडर, सड़क रोलर मुख्य ड्राइव एक्सल पोजिशनिंग असर इकट्ठा
• धातु विज्ञान के हल्के रोलिंग मिल सहायक ट्रांसमिशन शाफ्ट, बड़े इस्पात संयंत्रों के लिए रोलर रोटरी समर्थन
• भारी ट्रक, इंजीनियरिंग वाहन अंतर और व्हील हब भारी भार ढोने की स्थिति
• बड़े पवन ऊर्जा मुख्य सहायक कमी बॉक्स, भारी बंदर क्रेन उठाने चरखी घूर्णन घटकों
• अपस्ट्रीम विनिमेय 170 मिमी बोर T4DB श्रृंखला मीट्रिक अलग करने योग्य कॉपर रोलर असर
• खनन उपकरण ओईएम, भारी मशीनरी मरम्मत कारखाने और धातु विज्ञान ट्रांसमिशन बल्क मिलान के लिए लागत प्रभावी भारी भार असर समाधान।

5. क्यों GQZ असर चुनें

• टी4डीबी 170 सहित टी4डीबी श्रृंखला के बड़े छेद वाले अलग करने योग्य कॉपर रोलर बीयरिंगों के लिए 25 वर्षों का व्यावसायिक विनिर्माण अनुभव
• T4DB170 अंतरराष्ट्रीय मानक T4DB श्रृंखला के बीयरिंगों के साथ पूरी तरह से आयामी रूप से विनिमेय, स्थिर माउंट आकार, लोड रैंकिंग और असेंबली सहिष्णुता संकेतकों
• पूर्ण OEM और ODM अनुकूलन सेवा पीतल पिंजरे का समर्थन, सी 3 क्लीयरेंस अपग्रेड, उच्च परिशुद्धता ग्रेड और विशेष उच्च / निम्न तापमान स्नेहक भरने
• पूर्ण सख्त प्रसव पूर्व निरीक्षणः कच्चे माल की कठोरता परीक्षण, शंकु रेसवे पीसने सटीक निरीक्षण, भारी भार पर पारस्परिक प्रभाव थकान चक्र परीक्षण, संपर्क सतह मोटापा का पता लगाने
• पेशेवर कॉपर असर इंजीनियरिंग टीम 24 घंटे के भीतर बड़ी शाफ्ट और भारी आवास सहिष्णुता मिलान स्थापना तकनीकी मार्गदर्शन प्रदान करता है
• दीर्घकालिक खनन उपकरण निर्माताओं, भारी निर्माण मशीनरी और धातु विज्ञान ट्रांसमिशन आपूर्तिकर्ताओं के लिए अनुकूल थोक थोक मूल्य के साथ स्थिर बड़े पैमाने पर उत्पादन लाइनें
• हम कॉम्पैक्ट बड़े भार से अलग करने योग्य डिजाइन पर ध्यान केंद्रित करते हैं, अल्ट्रा उच्च रेडियल-अक्षीय संयुक्त भार क्षमता,वैश्विक भारी औद्योगिक ट्रांसमिशन उपकरण स्पेयर पार्ट्स खरीदारों के साथ आसान स्वतंत्र रखरखाव संरचना और दीर्घकालिक जीत-जीत सहयोग.

6गुणवत्ता नियंत्रण

• कच्चे माल की रासायनिक संरचना और GCr15 क्रोम लेयरिंग स्टील की सतह कठोरता का निरीक्षण
• आंतरिक और बाहरी अंगूठियों के लिए सटीक मोड़, शमन टेम्परिंग और दर्पण सुपरफिनिशिंग प्रसंस्करण
• आंतरिक प्रसंस्करण अवशिष्ट तनाव को समाप्त करने के लिए मानक एकीकृत तनाव राहत शमन गर्मी उपचार
• वर्गीकृत लक्षित प्रदर्शन परीक्षणः T4DB170 लंबी चक्र तेज भारी भार उम्र बढ़ने परीक्षण, निरंतर प्रभाव पहनने के प्रतिरोध परीक्षण, उच्च गति कम घर्षण टोक़ तापमान वृद्धि का पता लगाने
• कॉपर रोलर सॉर्टिंग, स्टील/ब्रास केज असेंबली, एंटी-रोस्ट तेल पैकेजिंग और शिपमेंट से पहले पूर्ण आयामी और उपस्थिति की पुनः जांच
• T4DB170 बीयरिंगों के प्रत्येक बैच को खनन के अंदर स्थिर दीर्घकालिक संचालन की गारंटी देने के लिए पूर्ण नमूनाकरण भारी भार पर घुमावदार रोटेशन थकान परीक्षण से गुजरता है,धातुकर्म और भारी औद्योगिक घटाव ट्रांसमिशन उपकरण.

7. अब एक उद्धरण प्राप्त करें

यदि आपको बड़े गियरबॉक्स, खनन मशीनरी और भारी निर्माण उपकरणों के रखरखाव और OEM मिलान के लिए भारी शुल्क खुले अलग करने योग्य T4DB170 कॉपर रोलर बीयरिंग की आवश्यकता है, तो अपनी जांच सीधे भेजें।
आप अपनी पूछताछ भेजने के बाद पूर्ण पेशेवर सहायता सेवाएं प्राप्त करेंगे:

• 24 घंटे के भीतर तेजी से आधिकारिक कारखाने बोली प्रतिक्रिया
• पेशेवर T4DB श्रृंखला कॉपर लेयरिंग इंजीनियरों से एक-एक बड़े शाफ्ट और भारी आवास मिलान सहिष्णुता स्थापना तकनीकी मार्गदर्शन
• पीतल पिंजरे और C3 विस्तारित रिक्ति उन्नयन विकल्प सहित अनुकूलित असर योजना सुझाव
• बड़े स्पेयर पार्ट्स के थोक ऑर्डर के लिए प्रतिस्पर्धी प्रत्यक्ष फैक्टरी थोक थोक मूल्य
• विस्तृत औपचारिक उद्धरण प्राप्त करने के लिए अपनी आवश्यक खरीद मात्रा और उपकरण निरंतर भारी भार और मध्यम उच्च तापमान कार्य वातावरण भेजें।

8.FAQ

1. Q1: T4DB170 असर की संरचनात्मक विशेषता क्या है?
   A1: यह T4DB मीट्रिक खुला अलग करने योग्य एकल पंक्ति कॉपर रोलर असर, शंकु विधानसभा और बाहरी कप को अलग से अलग किया जा सकता है, मानक स्टैम्प्ड स्टील पिंजरे, कोई अंतर्निहित सील नहीं,आंतरिक परिसंचारी तेल स्नेहन के साथ उपकरणों के लिए उपयुक्त.
2. Q2: T4DB170 किस भार को सहन कर सकता है?
   A2: यह अल्ट्रा-भारी संयुक्त रेडियल भार और एक दिशात्मक अक्षीय जोर भार सहन कर सकता है; द्विदिशात्मक अक्षीय स्थिति के लिए उचित पूर्व भार के साथ बैक-टू-बैक / ओ प्रकार के दो बीयरिंगों को स्थापित करने की आवश्यकता होती है।
3. Q3: T4DB170 मुख्य रूप से किन उद्योगों में लागू होता है?
   A3: इसका व्यापक रूप से खनन परिवहन उपकरण, भारी औद्योगिक बड़े गियरबॉक्स, बड़े निर्माण मशीनरी ड्राइव अक्ष और धातु विज्ञान रोलिंग मिल सहायक ट्रांसमिशन सिस्टम में उपयोग किया जाता है।
