पतला प्रकार T4DB160 भारी भार टेपर रोलर असर 160x220x32mm

1उत्पाद का अवलोकन

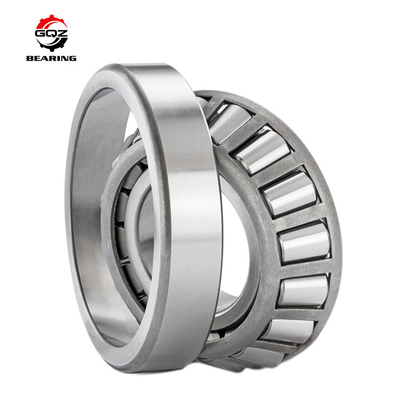

T4DB160 एक मीट्रिक मानक एकल पंक्ति अलग करने योग्य कॉपर रोलर असर है, मानक समग्र आयाम d160×D220×T32mm, T4DB मानक आकार श्रृंखला कॉपर रोलर असर से संबंधित है।यह अलग करने योग्य आंतरिक शंकु (रोलर्स और स्टैम्प्ड स्टील पिंजरे के साथ) और स्वतंत्र बाहरी कप स्प्लिट असेंबली से बना है, झुकावदार कॉपर रोलर रेसवे एक साथ बड़े रेडियल लोड और एकतरफा अक्षीय जोर मिश्रित भार सहन कर सकता है।
सभी आंतरिक अंगूठी, बाहरी अंगूठी और कॉपर रोलर्स पूरी तरह से बुझा हुआ GCr15 उच्च कार्बन क्रोमियम असर स्टील, अल्ट्रा परिशुद्धता दर्पण पीसने रेसवे सतह, समान लाइन संपर्क तनाव वितरण को अपनाते हैं,भारी उपकरणों के लंबे समय तक निरंतर संचालन के तहत बारी-बारी से भारी प्रभाव भार के लिए उत्कृष्ट प्रतिरोध। पृथक विभाजन डिजाइन शाफ्ट और असर आवास की अलग स्थापना का समर्थन करता है,विघटन को बहुत सरल बनानाभारी ट्रांसमिशन सिस्टम के रखरखाव और प्रीलोड समायोजन का काम। व्यापक रूप से भारी औद्योगिक गियर रिड्यूसर, खनन उपकरण ट्रांसमिशन शाफ्ट, धातु विज्ञान सहायक मशीनरी,बड़ी निर्माण मशीनरी पैदल ड्राइव विधानसभा और भारी पंप घूर्णन समर्थन पदों.

2तकनीकी विनिर्देश

मॉडल: T4DB160
सीमा आयाम ((मिमी): छेद d=160, बाहरी व्यास D=220, कुल चौड़ाई T=32, शंकु चौड़ाई B=30, कप चौड़ाई C=23
न्यूनतम फिलेट त्रिज्या r1,r2=r3,r4=3 मिमी
दबाव बिंदु दूरी a=44.43mm, संपर्क कोण 17.96°
संरचना: एकल पंक्ति कॉपर रोलर असर, अलग करने योग्य शंकु और कप, स्टैम्प्ड स्टील पिंजरे, खुला प्रकार
कच्चे मालः शंकु, कप और कॉपर रोलर्स के लिए GCr15 असर स्टील
मूल गतिशील रेडियल भार Cr: 257kN
मूल स्थिर रेडियल भार C0r: 415kN
थकान भार सीमा Pu: 41.5kN
घूर्णन गति की सीमाः ग्रीस 2000 r/min, तेल 2600 r/min
एकल असर का शुद्ध भारः 3.25 किलोग्राम
भार गुणांक: e=0.48, Y=1.25, Y0=0.7
ऑपरेटिंग तापमान सीमाः -40°C ~ 120°C
माउंटिंग कंधे संदर्भः da max=172mm, Da min=204mm, Da max=206mm
ग्राहक के अनुरोध पर भारी कमरों की स्थापना के पूर्ण चित्र, मिश्रित भार मिलान चयन गाइड और लंबे चक्र के वैकल्पिक प्रभाव स्थायित्व परीक्षण रिपोर्ट उपलब्ध कराई जा सकती है।

3मुख्य लाभ

• अलग करने योग्य शंकु और कप विभाजन संरचना, आंतरिक शंकु शाफ्ट पर पूर्व स्थापित, बाहरी कप अलग से आवास में दबाया,भारी उपकरणों की मरम्मत के दौरान शाफ्ट पत्रिका और आवास को नुकसान पहुंचाए बिना सुविधाजनक असेंबली.
• बड़े संपर्क कोण कॉपर रोलर लेआउट, उत्कृष्ट मिश्रित रेडियल-अक्षीय भार वहन क्षमता, खनन और धातु विज्ञान के घटकों के भारी शिफ्टिंग प्रभाव भार के तहत स्थिर संचालन।
• सटीक मुद्रांकन स्टील पिंजरे समान रूप से कॉपर रोलर्स को सीमित करते हैं, प्रभावी रूप से रोलर झुकाव, विचलन और चर भारी भार के तहत लंबे समय तक निरंतर रोटेशन से बचते हैं।
• पूर्ण अभिन्न शमन गर्मी उपचार HRC60?? 65 उच्च कठोरता, उत्कृष्ट विरोधी थकान, विरोधी छीलने और पहनने के प्रतिरोध, भारी औद्योगिक ट्रांसमिशन उपकरणों के ओवरहाल चक्र का विस्तार करता है।
• अति चिकनी सुपरफिनिश रोलिंग संपर्क सतह, कम घर्षण गुणांक, लगातार उच्च भार संचालन के दौरान प्रभावी ढंग से गर्मी संचय को नियंत्रित,रिड्यूसर तेल तापमान ओवरहीटिंग और असर दौरे की विफलता को रोकने.
• मानक एकीकृत मीट्रिक स्थापना आयाम, वैश्विक T4DB160 मानक कॉपर रोलर बीयरिंग के साथ पूरी तरह से विनिमेय,स्पेयर पार्ट्स के प्रतिस्थापन के दौरान मौजूदा शाफ्ट और आवास में कोई संशोधन नहीं.
• T4DB160 के दो सेट बैक-टू-बैक स्थापित हैं जो द्विदिश अक्षीय जोर सहन कर सकते हैं, जो भारी अंतर, ऊर्ध्वाधर धुरी और द्विदिश ट्रांसमिशन शाफ्ट असेंबली के लिए उपयुक्त हैं।
• व्यापक अनुकूलित सेवा: पी4/पी5 उच्च परिशुद्धता उन्नयन, सी3 विस्तारित रिक्ति समायोजन, कप बाहरी सतह पर OEM लेजर अंकन, तटस्थ निर्यात लकड़ी के मामले विरोधी जंग पैकेजिंग,उच्च तापमान चरम दबाव वसा पूर्व भरने.

4अनुप्रयोग परिदृश्य

T4DB160 एकल पंक्ति से अलग करने योग्य कॉपर रोलर लेयरिंग धातु, खनन और भारी निर्माण मशीनरी के लिए कोर भारी कम्पोजिट लोड घूर्णी स्पेयर पार्ट है:

• बड़े भारी औद्योगिक गियर रिड्यूसर, खनन कन्वेयर ड्राइव गियरबॉक्स इनपुट/आउटपुट शाफ्ट असर इकट्ठा
• भूमिगत खदान स्क्रैपर, क्रशर सहायक ट्रांसमिशन और चलने वाले रिड्यूसर मिलान इकाइयां
• धातुकर्म रोलिंग सहायक उपकरण, भारी एक्सट्रूज़न मशीन ऊर्ध्वाधर भार समर्थन लेयरिंग स्थिति
• बड़े निर्माण मशीनरी उत्खनन, लोडर भारी ड्राइव धुरी और घूर्णी ट्रांसमिशन घटकों
• भारी औद्योगिक केन्द्रापसारक पंप, बड़े ब्लोअर रोटर समर्थन, समुद्री हल्के कर्तव्य कमी ट्रांसमिशन असर
• बाद के बाजार के लिए विनिमेय T4DB मानक श्रृंखला कॉपर रोलर असर सेट
• रिड्यूसर निर्माताओं, खनन धातु उपकरण OEM और भारी मशीनरी रखरखाव कारखानों के लिए लागत प्रभावी उच्च समग्र भार विरोधी प्रभाव असर समाधान थोक खरीद।

5. क्यों चुनें GQZ असर

• T4DB160 सहित T4DB मीट्रिक श्रृंखला के भारी एकल पंक्ति के कॉपर रोलर लेयरिंग के निर्माण में 25 वर्षों का व्यावसायिक अनुभव
• T4DB160 शंकु और कप पूरी तरह से अंतरराष्ट्रीय मानक कॉपर रोलर बीयरिंगों के साथ आयामी रूप से विनिमेय, सुसंगत समग्र भार रेटिंग, गति सहिष्णुता और विधानसभा मिलान मानकों।
• पी4 सुपर प्रेसिजन ग्रेड, सी3 क्लीयरेंस और उच्च तापमान चरम दबाव वसा भरने का समर्थन करने वाली पूर्ण ओईएम और ओडीएम अनुकूलन सेवा।
• सख्त पूर्ण प्रसव पूर्व निरीक्षण प्रवाहः GCr15 कच्चे माल धातु विज्ञान और कठोरता परीक्षण, कॉपर रोलर आयामी छँटाई स्क्रीनिंग, लंबे चक्र रेडियल-अक्षीय बारी बारी से भारी प्रभाव उम्र बढ़ने परीक्षण,निरंतर भारी भार से थकान पहनने का अनुकरण परीक्षण.
• पेशेवर कॉपर रोलर बीयरिंग इंजीनियरिंग टीम एक पर एक मिश्रित भार गणना प्रदान करता है,बैक-टू-बैक डबल लेयरिंग प्रीलोडेड युग्मन स्कीम और 24 कार्य घंटों के भीतर भारी रिड्यूसर शाफ्ट स्थापना तकनीकी मार्गदर्शन.
• बड़े बैच एकल मॉडल ऑर्डर के लिए प्रतिस्पर्धी फैक्ट्री प्रत्यक्ष थोक थोक मूल्य के साथ स्थिर बड़े पैमाने पर बड़े पैमाने पर उत्पादन कार्यशाला, वैश्विक खनन के लिए दीर्घकालिक स्थिर आपूर्ति,धातु और भारी मशीनरी के स्पेयर पार्ट्स के खरीदार.
• हम अलग करने योग्य शंकु-कप कॉपर रोलर संरचना, भारी समग्र रेडियल-अक्षीय भार प्रतिरोध डिजाइन में विशेषज्ञ हैं,भारी औद्योगिक ट्रांसमिशन उपकरण आपूर्तिकर्ताओं के साथ सार्वभौमिक मीट्रिक विनिमेय माउंट आयाम मानक और दीर्घकालिक जीत-जीत सहयोग.

6. गुणवत्ता नियंत्रण

• कच्चे माल की रासायनिक संरचना, आंतरिक दोष और कठोरता निरीक्षण के लिए GCr15 असर स्टील शंकु, कप और कॉपर रोलर रिक्त
• परिशुद्धता फोर्जिंग, कई टेम्परिंग तनाव राहत, अति परिशुद्धता झुकाव raceway बहु-चरण पीसने की प्रक्रिया शंकु और कप के लिए
• उच्च तापमान शमन, सुपरफिनिशिंग और उच्च परिशुद्धता स्वचालित आयामी छँटाई के लिए कॉनर रोलर उत्पादन लाइन
• स्टैम्प्ड स्टील केज स्टैम्पिंग फोर्मिंग और स्वचालित रोलर असेंबली प्रक्रिया, सख्ती से रोलर असेंबली क्लियरेंस और परिधि समान वितरण को नियंत्रित करें
• लक्षित वर्गीकृत प्रदर्शन परीक्षणः T4DB160 दीर्घ चक्र वाली राडियल-अक्षीय भारी भार वाली कम्पोजिट उम्र बढ़ने का परीक्षण, बार-बार खनन उपकरण के स्थानांतरण के प्रभाव थकान परीक्षण,उच्च तापमान वसा लंबे चक्र स्थायित्व का पता लगाने
• पूर्ण आयामी सहिष्णुता, सतह दरार और रेसवे खुरदरापन की पुनः जांच करें, तेल कोटिंग और निर्यात लकड़ी के मामले नमी प्रतिरोधी पैकेजिंग से पहले
• T4DB160 बीयरिंगों के प्रत्येक उत्पादन बैच को पूर्ण नमूनाकरण भारी गियरबॉक्स सिमुलेशन रोटेशन परीक्षण से गुजरना पड़ता है ताकि खनन में स्थिर दीर्घकालिक भारी कम्पोजिट लोड समर्थन प्रदर्शन की गारंटी दी जा सके।धातु और बड़े निर्माण मशीनरी उपकरण.

7अब एक उद्धरण प्राप्त करें

यदि आपको T4DB160 अलग करने योग्य एकल पंक्ति कॉपर रोलर बीयरिंग की आवश्यकता है, तो भारी औद्योगिक रिड्यूसर निर्माण, खनन धातु उपकरण की असेंबली और भारी मशीनरी रखरखाव थोक मिलान के लिए,अपनी खरीद पूछताछ सीधे भेजें.
आप पूछताछ भेजने के बाद पूर्ण पेशेवर सहायता सेवाएं प्राप्त करेंगे:
24 कार्य घंटों के भीतर तेजी से आधिकारिक कारखाने सील औपचारिक बोली जवाब
एक-एक कम्पोजिट रेडियल-अक्षीय भार गणना,डबल लेयरिंग बैक-टू-बैक युग्मन प्रीलोड स्कीम और पेशेवर कॉपर रोलर लेयरिंग इंजीनियरों से भारी शाफ्ट आवास स्थापना तकनीकी मार्गदर्शन
पी 4 उच्च परिशुद्धता उन्नयन और सी 3 विस्तारित रिक्ति विकल्प सहित अनुकूलित असर प्रदर्शन समाधान
बड़ी मात्रा में T4DB160 एकल मॉडल के ऑर्डर के लिए प्रतिस्पर्धी प्रत्यक्ष फैक्टरी थोक मूल्य
विस्तृत औपचारिक उद्धरण दस्तावेज प्राप्त करने के लिए अपनी आवश्यक खरीद मात्रा, ट्रांसमिशन उपकरण प्रकार और निरंतर भारी प्रभाव परिचालन वातावरण प्रदान करें।

8. सामान्य प्रश्न

Q1: T4DB160 कॉपर रोलर लेयरिंग की संरचनात्मक विशेषता क्या है?

A1: यह अलग करने योग्य शंकु और कप स्प्लिट संरचना है, रोलर्स के साथ आंतरिक शंकु और स्टील केज को बाहरी कप से अलग किया जा सकता है, शाफ्ट और असर सीट की सुविधाजनक अलग स्थापना,भारी उपकरणों के लिए उपयुक्त है जिन्हें पूर्व लोड समायोजन की आवश्यकता होती है.

Q2: T4DB160 कितना भार सहन कर सकता है?

A2: यह मुख्य रूप से बड़े रेडियल लोड और एक दिशात्मक अक्षीय जोर को सहन करता है; ऊर्ध्वाधर धुरी और अंतर शाफ्ट के लिए द्विदिश अक्षीय भार को महसूस करने के लिए दो बीयरिंगों को वापस-टू-बैक स्थापित करें।

Q3: T4DB160 किस उपकरण के लिए सबसे उपयुक्त है?

A3: मुख्य रूप से भारी औद्योगिक गियर रिड्यूसर, खनन कुचल मशीन,धातुकर्म सहायक रोलिंग उपकरण और बड़ी निर्माण मशीनरी लगातार भारी प्रभाव भार के साथ भारी ड्राइव ट्रांसमिशन इकाइयों.
