4800RPM T7FC070-XL X-जीवन कॉपरड रोलर असर T7FC 070/QCL7C 70x140x39mm

1उत्पाद का अवलोकन
T7FC070-XL और T7FC070/QCL7C एक एकीकृत मीट्रिक आयाम d70×D140×T39mm साझा करते हैं, जो T7FC ISO355 एकल पंक्ति अलग करने योग्य कॉपर रोलर असर श्रृंखला से संबंधित हैं,दो अनुकूलित उच्च प्रदर्शन संस्करण विभिन्न कार्य परिस्थितियों के लिए.
T7FC070-XL X-जीवन अनुकूलित डिजाइन, उन्नत आंतरिक ज्यामिति, सतह खत्म और गर्मी उपचार प्रक्रिया को अपनाता है,मानक प्रकार की तुलना में गतिशील भार क्षमता में 20% की वृद्धि और सेवा जीवन में लगभग 70% की वृद्धि, कम गर्मी उत्पादन और स्थिर उच्च गति संचालन।
T7FC070/QCL7C Q अनुकूलित संपर्क सतह के साथ-साथ CL7C उच्च शक्ति संरचना, 30° तक अधिक संपर्क कोण, उत्कृष्ट विरोधी प्रभाव और भारी भार प्रतिरोध,विशेष रूप से भारी अंतर के लिए विकसित, खनन और निर्माण मशीनरी के ट्रांसमिशन शाफ्ट।

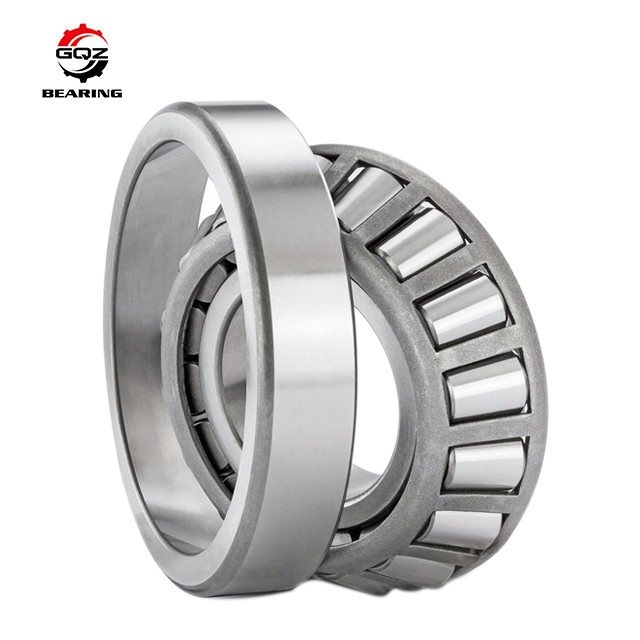

दोनों मॉडल स्प्लिट सेपरेबल कोन और कप असेंबली हैं, रोलर्स के साथ आंतरिक कोन और पिंजरे को बाहरी कप से अलग किया जा सकता है, शाफ्ट और आवास की सुविधाजनक अलग स्थापना।सभी कोर भागों पूरी तरह से बुझ गया GCr15 असर स्टील को अपनाने, अल्ट्रा-परिशुद्धता झुकाव रेसवे पीसने, समान लाइन संपर्क तनाव वितरण, विश्वसनीय रूप से संयुक्त रेडियल भार और एकतरफा अक्षीय जोर सहन. व्यापक रूप से मिलान मोटर वाहन अंतर,भारी औद्योगिक गियरबॉक्स, खनन कुचल मशीन ट्रांसमिशन, बड़े निर्माण मशीनरी पैदल ड्राइव और हाइड्रोलिक पंप समर्थन इकाइयों।

2तकनीकी विनिर्देश

मॉडल रेंजः T7FC070-XL, T7FC070/QCL7C
एकीकृत सीमा आयाम ((मिमी): बोर d=70, ओडी D=140, कुल चौड़ाई T=39, शंकु चौड़ाई B=35.5, कप चौड़ाई C=27
न्यूनतम फिलेट त्रिज्या r=3mm, r1=3mm
संपर्क कोणः 30°
संरचनाः एकल पंक्ति कॉपर रोलर असर, अलग करने योग्य शंकु और कप, स्टैम्प्ड स्टील पिंजरे, खुला डिजाइन
कच्चे मालः शंकु, कप और कॉपर रोलर्स के लिए उच्च कार्बन क्रोमियम वाले स्टील GCr15
प्रदर्शन मापदंडों की भिन्नता

1. T7FC070-XL

• मूल गतिशील रेडियल भार Cr: 219kN
• मूल स्थिर रेडियल भार C0r: 237kN
• थकान भार सीमा Pu: 38kN
• सीमांत गतिः ग्रीस 5800r/min, तेल 7200r/min
• शुद्ध भारः 2.59 किलोग्राम
• विशेषताः एक्स-जीवन दीर्घायु अनुकूलित, कम घर्षण, उच्च गति अनुकूलन क्षमता

• मूल गतिशील रेडियल भार Cr: 177kN
• मूल स्थिर रेडियल भार C0r: 242kN
• सीमांत गतिः 2400r/min वसा, 3400r/min तेल
• शुद्ध भारः 2.65 किलोग्राम
• विशेषताएंः QCL7C भारी शुल्क सुदृढीकरण, मजबूत प्रभाव प्रतिरोध, अल्ट्रा उच्च स्थिर भार क्षमता

सामान्य संचालन तापमान सीमाः -40°C ~ 120°C
माउंटिंग कंधे संदर्भः da max=82mm, Da min=106mm, Da max=126mm
ग्राहक के अनुरोध पर अंतर/रिड्यूसर की स्थापना के पूर्ण चित्र, लोड मिलान गाइड और लंबी चक्र की वैकल्पिक प्रभाव स्थायित्व परीक्षण रिपोर्ट उपलब्ध कराई जा सकती है।

3मुख्य लाभ

1. लक्षित चयन के लिए दो उच्च-प्रदर्शन संस्करणः मध्यम-उच्च गति निरंतर संचालन के लिए XL संस्करण; कम गति भारी प्रभाव के लिए QCL7C संस्करण,एक मॉडल आकार कई भारी ट्रांसमिशन कार्य स्थितियों को कवर करता है.
2. 30° के संपर्क कोण के साथ बड़े कॉपर रोलर लेआउट, उत्कृष्ट कम्पोजिट रेडियल-अक्षीय भार वहन क्षमता, ऑटोमोबाइल अंतर और खनन उपकरण के लगातार शिफ्ट प्रभाव के तहत स्थिर संचालन।
3. अलग करने योग्य शंकु और कप स्प्लिट संरचना, आन्तरिक शंकु शाफ्ट पर पूर्व-स्थापित, बाहरी कप को अलग से आवास में दबाया जाता है, उपकरण के ओवरहाल के दौरान शाफ्ट जर्नल को क्षतिग्रस्त किए बिना आसान असेंबली।
4. एक्स-लाइफ अनुकूलित T7FC070-XL: उन्नत रेसवे सतह और आंतरिक ज्यामिति, प्रभावी रूप से स्नेहक हानि और गर्मी संचय को कम करती है, रखरखाव अंतराल और सेवा जीवन को बहुत बढ़ाती है।
5. QCL7C प्रबलित T7FC070/QCL7C: अनुकूलित रोलर संपर्क तनाव वितरण, अधिभार झटका भार के लिए मजबूत प्रतिरोध,निर्माण और खनन मशीनरी के भारी भार प्रारंभ-रोक कार्य परिस्थितियों के लिए उपयुक्त.
6. सटीक स्टैम्प्ड स्टील केज समान रूप से कॉपर रोलर्स को सीमित करती है, प्रभावी रूप से रोलर तिरछा, विचलन और चर भारी लंबे समय तक निरंतर रोटेशन के तहत बहाव से बचती है।
7. पूर्ण एकीकृत शमन गर्मी उपचार HRC60 ¢ 65 उच्च कठोरता, उत्कृष्ट विरोधी थकान, विरोधी छीलने और पहनने के प्रतिरोध तक पहुंचता है, उपकरण स्पेयर पार्ट्स प्रतिस्थापन आवृत्ति को कम करता है।
8. मानक एकीकृत मीट्रिक स्थापना आयाम, वैश्विक T7FC070 श्रृंखला कॉपर रोलर बीयरिंग के साथ पूरी तरह से विनिमेय, प्रतिस्थापन के दौरान मौजूदा शाफ्ट और आवास में कोई संशोधन नहीं;व्यापक अनुकूलित सेवा: P4/P5 उच्च परिशुद्धता उन्नयन, C3 विस्तारित क्लीयरेंस, OEM लेजर मार्किंग, तटस्थ निर्यात कार्टन एंटी-रस्ट पैकेजिंग, उच्च तापमान चरम दबाव वसा पूर्व भरने।

4अनुप्रयोग परिदृश्य

T7FC070-XL / T7FC070/QCL7C उच्च प्रदर्शन एकल पंक्ति कॉपर रोलर बीयरिंग ऑटोमोटिव, खनन और भारी औद्योगिक ट्रांसमिशन उपकरण के लिए कोर कम्पोजिट लोड घूर्णन स्पेयर पार्ट्स हैंः

• T7FC070-XL मिलान उपकरण: मध्यम भारी ऑटोमोबाइल ट्रांसमिशन अंतर, मध्यम आकार का औद्योगिक गियर रिड्यूसर, हाइड्रोलिक पंप उच्च गति समर्थन शाफ्ट, मध्यम आकार के ब्लोअर रोटर असेंबली
• T7FC070/QCL7C संगत उपकरण: भारी खनन कुचल मशीन के लिए गियरबॉक्स, बड़े खुदाई करने वाले चलने वाले कम करनेवाला, धातु विज्ञान सहायक भारी ट्रांसमिशन शाफ्ट, भारी ट्रक अंतर असर स्थिति
• सामान्य अनुप्रयोग क्षेत्रः भारी कन्वेयर ड्राइव असेंबली, कृषि बड़े हार्वेस्टर ट्रांसमिशन, समुद्री हल्के ड्यूटी रिडक्शन बॉक्स, भारी ड्यूटी केन्द्रापसारक पंप घूर्णन समर्थन घटक

बाद के बाजार के लिए विनिमेय T7FC070 श्रृंखला उच्च प्रदर्शन कॉपर रोलर असर सेट
ऑटो डिफरेंशियल निर्माताओं, खनन धातु उपकरण ओईएम और भारी मशीनरी रखरखाव कारखानों के लिए लागत प्रभावी और लंबे समय तक चलने वाला भारी भार ढोने वाला समाधान।

5. क्यों चुनें GQZ असर

1. T7FC मीट्रिक श्रृंखला के उच्च प्रदर्शन वाले कॉपर रोलर लेयरिंगों के निर्माण में 25 वर्षों का व्यावसायिक अनुभव, जिसमें T7FC070-XL और T7FC070/QCL7C शामिल हैं
2. अंतर्राष्ट्रीय मानक T7FC070 बीयरिंगों के साथ दो संस्करण पूरी तरह से आयामी रूप से विनिमेय, सुसंगत भार रेटिंग, गति सहिष्णुता और विधानसभा मिलान मानकों के साथ।
3. पी4 सुपर प्रेसिजन ग्रेड, सी3 क्लीयरेंस समायोजन और उच्च तापमान चरम दबाव वसा भरने का समर्थन करने वाली पूर्ण ओईएम और ओडीएम अनुकूलन सेवा।
4. सख्त पूर्ण प्रसव पूर्व निरीक्षण प्रवाहः GCr15 कच्चे माल धातु विज्ञान और कठोरता परीक्षण, कॉपर रोलर आयामी छँटाई स्क्रीनिंग, लंबे चक्र रेडियल-अक्षीय बारी बारी से भारी प्रभाव उम्र बढ़ने परीक्षण,निरंतर भारी भार से थकान पहनने का अनुकरण परीक्षण.
5. पेशेवर कॉपर रोलर बीयरिंग इंजीनियरिंग टीम एक पर एक मिश्रित भार गणना प्रदान करता है,दोहरी असर बैक-टू-बैक प्रीलोड युग्मन योजना और अंतर/रिड्यूसर शाफ्ट की स्थापना के लिए 24 कार्य घंटों के भीतर तकनीकी मार्गदर्शन.
6. XL और QCL7C दो संस्करणों के मिश्रित बैच ऑर्डर के लिए प्रतिस्पर्धी फैक्ट्री प्रत्यक्ष थोक थोक मूल्य के साथ स्थिर बड़े पैमाने पर बड़े पैमाने पर उत्पादन कार्यशाला, वैश्विक ऑटो पार्ट्स के लिए दीर्घकालिक स्थिर आपूर्ति,खनन और भारी मशीनरी के स्पेयर पार्ट्स के खरीदार.

हम अलग करने योग्य शंकु-कप कॉपर रोलर संरचना, एक्स-जीवन लंबे जीवन और QCL7C भारी शुल्क दोहरी अनुकूलित डिजाइन में विशेषज्ञ हैं,भारी औद्योगिक ट्रांसमिशन उपकरण आपूर्तिकर्ताओं के साथ सार्वभौमिक मीट्रिक विनिमेय माउंट आयाम मानक और दीर्घकालिक जीत-जीत सहयोग.

6. गुणवत्ता नियंत्रण

1. कच्चे माल की रासायनिक संरचना, आंतरिक दोष और कठोरता निरीक्षण के लिए GCr15 असर स्टील शंकु, कप और कॉपर रोलर रिक्त
2. परिशुद्धता फोर्जिंग, कई टेम्परिंग तनाव राहत, अति परिशुद्धता झुकाव raceway बहु-चरण पीसने की प्रक्रिया शंकु और कप के लिए
3. उच्च तापमान शमन, सुपरफिनिशिंग और उच्च परिशुद्धता स्वचालित आयामी छँटाई के लिए कॉनर रोलर उत्पादन लाइन
4. स्टैम्प्ड स्टील केज स्टैम्पिंग फोर्मिंग और स्वचालित रोलर असेंबली प्रक्रिया, सख्ती से रोलर असेंबली क्लियरेंस और परिधि समान वितरण को नियंत्रित करें
5. लक्षित वर्गीकृत प्रदर्शन परीक्षणः T7FC070-XL उच्च गति लंबी चक्र संचालन और T7FC070/QCL7C भारी प्रभाव अधिभार थकान परीक्षण के लिए अलग उम्र बढ़ने परीक्षण,उच्च तापमान वसा लंबे चक्र स्थायित्व का पता लगाने
6. पूर्ण आयामी सहिष्णुता, सतह दरार और रेसवे मोटाई की पुनः जांच, तेल कोटिंग और निर्यात कार्टन नमी प्रतिरोधी पैकेजिंग शिपमेंट से पहले

Every production batch of two-version bearings undergoes full sampling differential and heavy reducer simulation rotation test to guarantee stable long-term composite radial-axial load support performance in automotive, खनन और निर्माण मशीनरी उपकरण।

7अब एक उद्धरण प्राप्त करें

यदि आपको T7FC070-XL X-जीवन दीर्घायु और T7FC070/QCL7C ऑटोमोबाइल अंतर निर्माण के लिए भारी शुल्क प्रबलित कॉपर रोलर बीयरिंग की आवश्यकता है,खनन और भारी मशीनरी के रखरखाव के लिए भारी कमरों का संयोजन, अपनी खरीद पूछताछ सीधे भेजें।
आप पूछताछ भेजने के बाद पूर्ण पेशेवर सहायता सेवाएं प्राप्त करेंगे:

• 24 कार्य घंटों के भीतर तेजी से आधिकारिक कारखाने सील औपचारिक बोली जवाब
• एक-एक कम्पोजिट रेडियल-अक्षीय भार गणना,दो संस्करणों के मॉडल चयन मार्गदर्शन और पेशेवर कॉपर रोलर लेयरिंग इंजीनियरों से डबल लेयरिंग बैक-टू-बैक प्रीलोडेड युग्मन तकनीकी मार्गदर्शन
• पी 4 उच्च परिशुद्धता उन्नयन और सी 3 विस्तारित रिक्ति विकल्प सहित अनुकूलित असर प्रदर्शन समाधान
• T7FC070-XL और T7FC070/QCL7C के मिश्रित बैचों की आपूर्ति के लिए प्रतिस्पर्धी प्रत्यक्ष फैक्टरी थोक थोक मूल्य

विस्तृत औपचारिक उद्धरण दस्तावेज प्राप्त करने के लिए अपनी आवश्यक खरीद मात्रा, उपकरण कार्य स्थिति (उच्च गति निरंतर / भारी प्रभाव अधिभार) और परिचालन तापमान वातावरण प्रदान करें.

8. सामान्य प्रश्न

1. Q1: T7FC070-XL और T7FC070/QCL7C में क्या अंतर है?
   A1: एक ही स्थापना आकार, विभिन्न प्रदर्शन अभिविन्यास. T7FC070-XL X-जीवन अनुकूलित लंबे जीवन संस्करण है, उच्च सीमा गति, कम घर्षण, फिट मध्यम-उच्च गति निरंतर संचालन;T7FC070/QCL7C QCL7C भारी शुल्क के लिए प्रबलित प्रकार है, उच्च स्थैतिक भार क्षमता, मजबूत एंटी-ओवरलोड प्रभाव प्रदर्शन, कम गति वाले भारी प्रभाव खनन और निर्माण मशीनरी के लिए उपयुक्त है।
2. Q2: T7FC070 श्रृंखला के कॉपर रोलर लेयरिंग किस भार को सहन कर सकते हैं?
   A2: यह एक ही समय में बड़े रेडियल लोड और एक दिशात्मक अक्षीय जोर को सहन करता है;ऑटोमोबाइल अंतर और ऊर्ध्वाधर भारी धुरी के लिए द्विदिश अक्षीय भार असर का एहसास करने के लिए दो बीयरिंगों को वापस-टू-बैक स्थापित करें.
3. Q3: अंतर असेंबली के लिए अलग करने योग्य शंकु-कप संरचना का क्या लाभ है?
   A3: रोलर्स के साथ आंतरिक शंकु ड्राइव शाफ्ट पर पूर्व स्थापित किया जा सकता है, बाहरी कप को अलग से अंतर आवास में दबाया जाता है, ओवरहाल के दौरान सुविधाजनक असेंबली और असेंबली,शाफ्ट पत्रिका और आवास छेद को कोई नुकसान नहीं.
