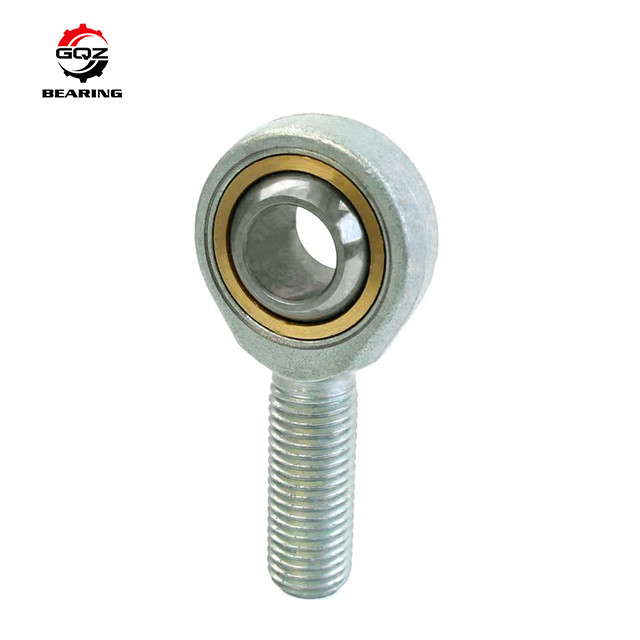

ई श्रृंखला रॉड M64*4 Excavato SI80ES 80x182x55mm, उच्च गति और कम शोर गोलाकार सादा असर
गोलाकार असर एक भारी शुल्क स्व-संरेखण स्लाइडिंग असर है। प्रभाव भार के लिए अत्यधिक प्रतिरोधी, यह उत्पाद धीमी, भारी भार के तहत दोलन अनुभाग के लिए सबसे उपयुक्त है।
रॉड एंड लेयरिंग, जिसे हेम जॉइंट (उत्तर अमेरिका) या रोज जॉइंट (यूके और अन्य जगहों पर) के रूप में भी जाना जाता है, एक यांत्रिक जोड़ जोड़ है। ऐसे जोड़ों का उपयोग नियंत्रण रॉड, स्टीयरिंग लिंक,टाई रॉड, या कहीं भी एक सटीक जोड़ जोड़ की आवश्यकता है।एक गेंद घुमावदार एक उद्घाटन जिसके माध्यम से एक बोल्ट या अन्य लगाव हार्डवेयर गुजर सकता है के साथ एक घुमावदार शाफ्ट संलग्न के साथ एक परिपत्र आवरण में दबाया जाता हैगिलहरी वाला भाग नर या मादा हो सकता है।
1. दाएं या बाएं हाथ की महिला धागे के साथ रॉड शरीर
2यह एक रेडियल गोलाकार सादा असर GE..E(s या GE..ES 2RS और रॉड शरीर से बना है
3. छड़ी के शरीर की सतह, एक स्नेहन छेद या वसा निप्पल के साथ एसआई..ईएस के आवास के साथ
4बाएं हाथ के धागे के लिए, कृपया प्रत्यय "L" जोड़ें, जैसे SIL 30 ES
5. असर d≥15, SI..ES 2RS के लिए भी उपलब्ध है, जैसे SI 25 ES 2RS
6. चिपकाने वाला छेद या वसा निप्पल आकार चिह्नित के लिए उपलब्ध नहीं है"*"
| एसआई..एस | आयाम (मिमी) | लोड रेटिंग (kn) | वजन (किलो) | |||||
| प्रकार | d | बी | C1 | d2 | a° | गतिशील | स्थिर | |
| एसआई 80 ईएस | 80 | 55 | 47 | 180 | 6 | 400 | 750 | 13 |
| आयाम | कोण | गतिशील | स्थिर | ||||||
| d(mm) | d2(मिमी) | B(mm) | G ((6H) | C1 (अधिकतम) | h1 | C ((kn) | C0(kn) | ||
| 40 | 94 | 28 | एम 42x3 | 24 | 145 | 6 | 280 | 166 | SIL 40 TXE-2LS |
| 40 | 94 | 28 | एम 39x3 | 24 | 142 | 6 | 280 | 166 | SIA 40 TXE-2LS |
| 40 | 94 | 28 | एम 39x3 | 24 | 142 | 6 | 280 | 166 | SILA 40 TXE-2LS |
| 45 | 104 | 32 | एम 42x3 | 28 | 145 | 7 | 360 | 224 | SIA 45 TXE-2LS |
| 45 | 104 | 32 | एम 42x3 | 28 | 145 | 7 | 360 | 224 | SILA 45 TXE-2LS |
| 45 | 104 | 32 | एम 45x3 | 28 | 165 | 7 | 360 | 224 | SI 45 TXE-2LS |
| 45 | 104 | 32 | एम 45x3 | 28 | 165 | 7 | 360 | 224 | SIL 45 TXE-2LS |
| 50 | 114 | 35 | एम 45x3 | 31 | 160 | 6 | 440 | 270 | SIA 50 TXE-2LS |
| 50 | 114 | 35 | एम 45x3 | 31 | 160 | 6 | 440 | 270 | SILA 50 TXE-2LS |
| 50 | 114 | 35 | एम 52x3 | 31 | 195 | 6 | 440 | 270 | SI 50 TXE-2LS |
| 50 | 114 | 35 | एम 52x3 | 31 | 195 | 6 | 440 | 270 | SIL 50 TXE-2LS |
| 60 | 137 | 44 | एम 60x4 | 39 | 225 | 6 | 695 | 400 | SI 60 TXE-2LS |
| 60 | 137 | 44 | एम 60x4 | 39 | 225 | 6 | 695 | 400 | SIL 60 TXE-2LS |
| 60 | 137 | 44 | एम 52x3 | 39 | 175 | 6 | 695 | 400 | SIA 60 TXE-2LS |
| 60 | 137 | 44 | M52x3 | 39 | 175 | 6 | 695 | 400 | SILA 60 TXE-2LS |
| 70 | 162 | 49 | एम 56x4 | 43 | 200 | 6 | 880 | 530 | SIA 70 TXE-2LS |
| 70 | 162 | 49 | एम 56x4 | 43 | 200 | 6 | 880 | 530 | SILA 70 TXE-2LS |
| 70 | 162 | 49 | एम 72x4 | 43 | 265 | 6 | 880 | 530 | SI 70 TXE-2LS |
| 70 | 162 | 49 | एम 72x4 | 43 | 265 | 6 | 880 | 530 | SIL 70 TXE-2LS |
| 80 | 182 | 55 | एम 64x4 | 48 | 230 | 5 | 1140 | 655 | SIA 80 TXE-2LS |
| 80 | 182 | 55 | एम 64x4 | 48 | 230 | 5 | 1140 | 655 | SILA 80 TXE-2LS |
| 80 | 182 | 55 | एम 80x4 | 48 | 295 | 5 | 1140 | 655 | SI 80 TXE-2LS |
| 80 | 182 | 55 | M80x4 | 48 | 295 | 5 | 1140 | 655 | SIL 80 TXE-2LS |
