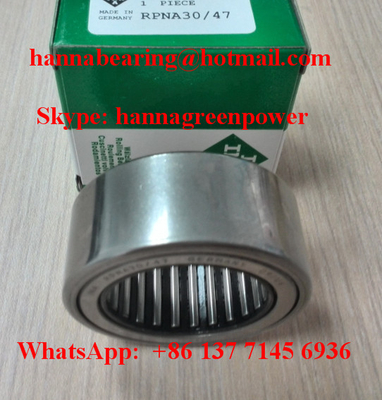

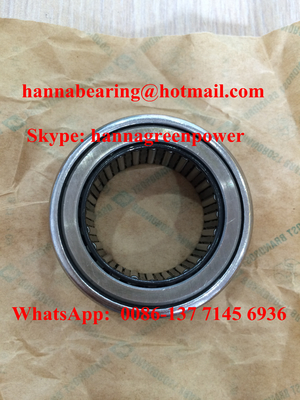

शीट स्टील केज RPNA30 / 47 सुई रोलर संरेखण असर 30 x 47 x 20 मिमी

1. उत्पाद अवलोकन

1. उत्पाद अवलोकन
RPNA30/47, RPNA श्रृंखला रेडियल स्प्लिट एडजस्टेबल विलक्षण नीडल रोलर बेयरिंग से संबंधित है, जो पूर्ण बुझाई गई इंटीग्रल इनर रिंग, एकीकृत मानक आयाम इनर बोर d=30mm, बाहरी व्यास D=47mm, समग्र चौड़ाई B=20mm के साथ आपूर्ति की जाती है। यह स्प्लिट आउटर रिंग सेल्फ-अलाइनिंग संरचना को अपनाता है, जो शाफ्ट और हाउसिंग छेदों के बीच मशीनिंग और असेंबली विचलन को खत्म करने के लिए इंस्टॉलेशन सेंटर दूरी के फाइन एडजस्टमेंट का समर्थन करता है।

यह पूरी तरह से प्री-असेंबल यूनिट उच्च-परिशुद्धता बेलनाकार नीडल रोलर्स, स्टैम्प्ड स्टील केज और सॉलिड हीट-ट्रीटेड इनर रिंग से बनी है। स्प्लिट आउटर रिंग टाइटनिंग क्लीयरेंस को आरक्षित करती है, उपयोगकर्ता बोल्ट कम्प्रेशन पोजिशनिंग के बाद एडजस्टेड विलक्षण स्थिति को मजबूती से लॉक कर सकते हैं। सभी बेयरिंग रिंग्स और नीडल रोलर्स अल्ट्रा-परिशुद्धता ग्राइंडिंग ट्रीटमेंट के साथ पूर्ण बुझाई गई GCr15 बेयरिंग स्टील को अपनाते हैं। नीडल रोलर्स लगातार सहनशीलता बनाए रखने के लिए सख्त आयामी छंटाई से गुजरते हैं, मध्यम-भारी वैकल्पिक रेडियल लोड के तहत स्थिर कम-शोर रोटेशन प्रदान करते हैं। प्रिंटिंग मशीन हेवी टेंशन रोलर्स, ऑटोमैटिक पैकेजिंग लार्ज फिल्म अनवाइंडिंग शाफ्ट्स, हेवी-ड्यूटी मटेरियल कन्वेयर सपोर्ट रोलर्स और टेक्सटाइल लार्ज रोटरी पोजिशनिंग ट्रांसमिशन असेंबली के लिए व्यापक रूप से मेल खाता है।

2. तकनीकी विशिष्टताएँ

• मॉडल: RPNA30/47
• बुनियादी आयाम: d=30mm, D=47mm, B=20mm
• इनर रिंग रेसवे व्यास F=36mm, हाउसिंग शोल्डर लिमिट D1=41mm
• संरचना: स्प्लिट एडजस्टेबल विलक्षण नीडल रोलर बेयरिंग, पूर्ण इंटीग्रल इनर रिंग, स्टैम्प्ड स्टील रिटेनर
• कच्चा माल: रिंग्स और नीडल रोलर्स के लिए GCr15 हाई कार्बन क्रोमियम बेयरिंग स्टील
• मानक रेडियल क्लीयरेंस: CN सामान्य क्लीयरेंस, C3 बड़ा क्लीयरेंस अनुकूलन योग्य
• समायोजन पैरामीटर: ±0.4mm सेंटर दूरी फाइन-ट्यूनिंग रेंज, अधिकतम स्वीकार्य अक्षीय ऑफसेट 0.7mm
• न्यूनतम शाफ्ट फिलेट रेडियस r=1.2mm, इनर रिंग फिलेट r1=0.5mm
• ऑपरेटिंग तापमान रेंज: -30℃ ~ 120℃
• एकल पीस नेट वजन: 0.142kg
• बुनियादी डायनामिक रेडियल लोड Cr: 24.7kN
• बुनियादी स्टैटिक रेडियल लोड C0r: 34.3kN
• ग्रीस लिमिटिंग रोटेशन स्पीड: 4200 r/min
• पूर्ण इंस्टॉलेशन ड्राइंग, विलक्षण समायोजन ऑपरेशन गाइड और लंबी-चक्र निरंतर रोटेशन स्थायित्व परीक्षण रिपोर्ट ग्राहक अनुरोध पर प्रदान की जा सकती हैं।

3. मुख्य लाभ

1. स्प्लिट एडजस्टेबल आउटर रिंग सेल्फ-अलाइनिंग डिज़ाइन, प्रभावी ढंग से शाफ्ट और हाउसिंग की मशीनिंग और असेंबली त्रुटियों की भरपाई करता है, उपकरण असेंबली अस्वीकृति दर को कम करता है।
2. मानक रूप से सुसज्जित एकीकृत हीट-ट्रीटेड इनर रिंग, मिलान शाफ्ट के लिए किसी अतिरिक्त कठोरता और ग्राइंडिंग प्रसंस्करण की आवश्यकता नहीं है, सहायक प्रसंस्करण को सरल बनाता है और उत्पादन असेंबली चक्र को छोटा करता है।
3. कॉम्पैक्ट थिन-वॉल रेडियल लेआउट, सीमित रेडियल इंस्टॉलेशन स्पेस पर कब्जा करता है, मध्यम और भारी प्रिंटिंग और पैकेजिंग मशीनरी के संकीर्ण रोलर सपोर्ट संरचनाओं के लिए आदर्श मिलान घटक।
4. मिरर सुपरफिनिश्ड नीडल रोलर्स सख्त व्यास छंटाई के साथ, प्रत्येक रोलर का समान तनाव वितरण, कम ऑपरेटिंग शोर और लंबी मध्यम-गति निरंतर संचालन के दौरान मामूली तापमान वृद्धि।
5. संपीड़न गैप के साथ स्प्लिट आउटर रिंग, विलक्षण पोजिशनिंग को बोल्ट टाइटनिंग के बाद लंबे समय तक उपकरण चलने के दौरान विस्थापन के बिना मजबूती से लॉक किया जा सकता है।
6. पूर्ण अनुकूलन योग्य सेवा समर्थन: C3 बड़ा रेडियल क्लीयरेंस, P6 उच्च परिशुद्धता ग्रेड, आउटर रिंग पर OEM लेजर मार्किंग, तटस्थ निर्यात कार्टन एंटी-रस्ट पैकेजिंग।
7. इंटीग्रल प्री-असेंबल बेयरिंग यूनिट, स्टील केज नीडल रोलर्स को स्थिर रूप से ठीक करता है ताकि डिस्सेप्लर और आफ्टर-सेल्स रखरखाव के दौरान रोलर बिखरने से बचा जा सके।
8. आउटर रिंग सतह पर पैसिवेशन एंटी-कर्रोजन ट्रीटमेंट, इनडोर लाइट डस्ट इंडस्ट्रियल वर्किंग एनवायरनमेंट के लिए उत्कृष्ट जंग प्रतिरोध।

4. अनुप्रयोग परिदृश्य

RPNA30/47 स्प्लिट एडजस्टेबल विलक्षण नीडल रोलर बेयरिंग मध्यम-भारी लाइट इंडस्ट्रियल ट्रांसमिशन उपकरण के लिए मुख्य एडजस्टेबल सपोर्टिंग स्पेयर पार्ट है:

• प्रिंटिंग मशीनरी पेपर फीडिंग रोलर, हेवी टेंशन रोलर रोटरी सपोर्ट बेयरिंग असेंबली
• ऑटोमैटिक पैकेजिंग उपकरण लार्ज फिल्म अनवाइंडिंग रोलर ट्रांसमिशन पोजिशनिंग यूनिट्स
• हेवी-वेट मटेरियल कन्वेइंग उपकरण मेन रोलर सपोर्ट बेयरिंग पोजिशन
• लार्ज टेक्सटाइल स्पिनिंग सहायक ट्रांसमिशन शाफ्ट, मीडियम गार्डन पावर इक्विपमेंट रोटरी जॉइंट्स

आफ्टरमार्केट इंटरचेंजेबल 30mm बोर RPNA सीरीज सेल्फ-अलाइनिंग विलक्षण नीडल रोलर बेयरिंग
प्रिंटिंग मशीन OEM, पैकेजिंग उपकरण कारखानों और हेवी लाइट कन्वेयर मशीनरी बल्क मैचिंग के लिए लागत प्रभावी मिसअलाइनमेंट कंपनसेशन नीडल बेयरिंग समाधान।

5. GQZ बेयरिंग क्यों चुनें

• RPNA30/47 सहित RPNA सीरीज स्प्लिट एडजस्टेबल विलक्षण नीडल रोलर बेयरिंग के लिए 25 साल का पेशेवर निर्माण अनुभव
• RPNA30/47 अंतरराष्ट्रीय मानक RPNA सीरीज विलक्षण नीडल बेयरिंग के साथ पूरी तरह से आयामी रूप से इंटरचेंजेबल है, लगातार समायोजन रेंज, लोड रेटिंग और असेंबली सहनशीलता संकेतक।
• C3 क्लीयरेंस अपग्रेड, उच्च परिशुद्धता ग्रेड और विशेष सतह एंटी-रस्ट ट्रीटमेंट का समर्थन करने वाली पूर्ण OEM और ODM अनुकूलन सेवा।
• पूर्ण सख्त प्री-डिलीवरी निरीक्षण: GCr15 रिंग हार्डनेस टेस्ट, नीडल रोलर आयामी छंटाई निरीक्षण, स्प्लिट रिंग दोहराया समायोजन fatigue टेस्ट, हाई-स्पीड निरंतर रोटेशन एजिंग टेस्ट।
• पेशेवर नीडल बेयरिंग इंजीनियरिंग टीम 24 घंटे के भीतर विलक्षण फाइन-ट्यूनिंग और शाफ्ट हाउसिंग मैचिंग इंस्टॉलेशन तकनीकी मार्गदर्शन प्रदान करती है।
• लंबे समय तक प्रिंटिंग उपकरण निर्माताओं, पैकेजिंग मशीनरी आपूर्तिकर्ताओं और हेवी लाइट कन्वेयर उपकरण कारखानों के लिए अनुकूल थोक थोक मूल्य के साथ स्थिर बड़े पैमाने पर उत्पादन लाइनें।
• हम स्प्लिट एडजस्टेबल सेल्फ-अलाइनिंग डिज़ाइन, इंटीग्रल इनर रिंग ऑल-इन-वन संरचना, कॉम्पैक्ट स्पेस-सेविंग लेआउट और वैश्विक लाइट इंडस्ट्रियल ट्रांसमिशन स्पेयर पार्ट्स खरीदारों के साथ दीर्घकालिक जीत-जीत सहयोग पर ध्यान केंद्रित करते हैं।

6. गुणवत्ता नियंत्रण

• GCr15 बेयरिंग स्टील इनर रिंग और स्प्लिट आउटर रिंग की कच्ची सामग्री रासायनिक संरचना और कठोरता निरीक्षण
• स्प्लिट आउटर रिंग और सॉलिड इनर रिंग के लिए सटीक स्टैम्पिंग, कटिंग, क्वेंचिंग टेम्परिंग और फिनिश ग्राइंडिंग प्रसंस्करण
• नीडल रोलर सटीक कटिंग, हार्डनिंग और मिरर सुपरफिनिशिंग, स्वचालित आयामी छंटाई स्क्रीनिंग प्रक्रिया
• स्टैम्प्ड स्टील केज इंटीग्रल फॉर्मिंग और रोलर क्लीयरेंस को समान रूप से नियंत्रित करने के लिए स्वचालित रोलर असेंबली प्रक्रिया
• वर्गीकृत लक्षित प्रदर्शन परीक्षण: RPNA30/47 लंबी-चक्र मध्यम-गति रोटेशन एजिंग टेस्ट, दोहराया विलक्षण समायोजन fatigue टेस्ट, रेडियल संयुक्त लोड विरूपण का पता लगाना
• एंटी-रस्ट ऑयल कोटिंग और कार्टन पैकेजिंग शिपमेंट से पहले पूर्ण आयामी और सतह दोष पुनः जाँच
• RPNA30/47 बेयरिंग के प्रत्येक बैच प्रिंटिंग, पैकेजिंग और हेवी लाइट कन्वेयर ट्रांसमिशन उपकरण के अंदर स्थिर दीर्घकालिक सेल्फ-अलाइनिंग सपोर्ट प्रदर्शन की गारंटी के लिए पूर्ण नमूना रेडियल लोड रेसिप्रोकेटिंग रोटेशन टेस्ट पास करता है।

7. अभी कोटेशन प्राप्त करें

यदि आपको प्रिंटिंग, पैकेजिंग और हेवी लाइट कन्वेयर मशीनरी रखरखाव और OEM मैचिंग के लिए इंटीग्रल इनर रिंग के साथ सेल्फ-अलाइनिंग स्प्लिट एडजस्टेबल RPNA30/47 नीडल रोलर बेयरिंग की आवश्यकता है, तो अपनी पूछताछ सीधे भेजें।
अपनी पूछताछ जमा करने के बाद आपको पूर्ण पेशेवर सहायक सेवाएं प्राप्त होंगी:
24 घंटे के भीतर तेज आधिकारिक फैक्ट्री कोटेशन उत्तर
पेशेवर RPNA सीरीज नीडल बेयरिंग इंजीनियरों से वन-ऑन-वन विलक्षण समायोजन ऑपरेशन और शाफ्ट हाउसिंग मैचिंग इंस्टॉलेशन तकनीकी मार्गदर्शन
C3 बड़े क्लीयरेंस अपग्रेड विकल्पों सहित अनुकूलित बेयरिंग योजना सुझाव
बड़े स्पेयर पार्ट्स थोक ऑर्डर के लिए प्रतिस्पर्धी प्रत्यक्ष फैक्ट्री थोक थोक मूल्य
विस्तृत औपचारिक कोटेशन प्राप्त करने के लिए अपनी आवश्यक खरीद मात्रा और उपकरण मध्यम-गति लाइट डस्ट वर्किंग एनवायरनमेंट भेजें।

8. अक्सर पूछे जाने वाले प्रश्न

1. Q1: RPNA30/47 बेयरिंग की मुख्य संरचनात्मक विशेषता क्या है?
   A1: यह स्प्लिट आउटर रिंग एडजस्टेबल विलक्षण संरचना को इंटीग्रल इनर रिंग के साथ अपनाता है, जो शाफ्ट और हाउसिंग के स्टैटिक असेंबली मिसअलाइनमेंट की भरपाई के लिए इंस्टॉलेशन सेंटर दूरी को फाइन-ट्यून कर सकता है।
2. Q2: क्या मुझे RPNA30/47 के लिए एक अतिरिक्त इनर रिंग खरीदने की आवश्यकता है?
   A2: नहीं, बेयरिंग को मिलान बुझाई गई इंटीग्रल इनर रिंग के साथ आपूर्ति की जाती है, जिसे अतिरिक्त हीट ट्रीटमेंट प्रसंस्करण के बिना सीधे मानक ग्राउंड शाफ्ट पर स्थापित किया जा सकता है।
3. Q3: RPNA30/47 किस उपकरण पर व्यापक रूप से लागू होता है?
   A3: मुख्य रूप से प्रिंटिंग मशीनों के हेवी टेंशन रोलर्स, पैकेजिंग उपकरण के बड़े अनवाइंडिंग रोलर्स, हेवी लाइट कन्वेयर के मुख्य सपोर्ट रोलर्स और टेक्सटाइल मशीनरी के सहायक ट्रांसमिशन शाफ्ट के साथ मेल खाता है।
