| ब्रांड नाम: | Optional |
| मॉडल नंबर: | PNA30 / 52 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| कीमत: | बातचीत योग्य |
| डिलीवरी का समय: | 3 दिन के अंदर |
| भुगतान की शर्तें: | टी/टी, पेपैल |

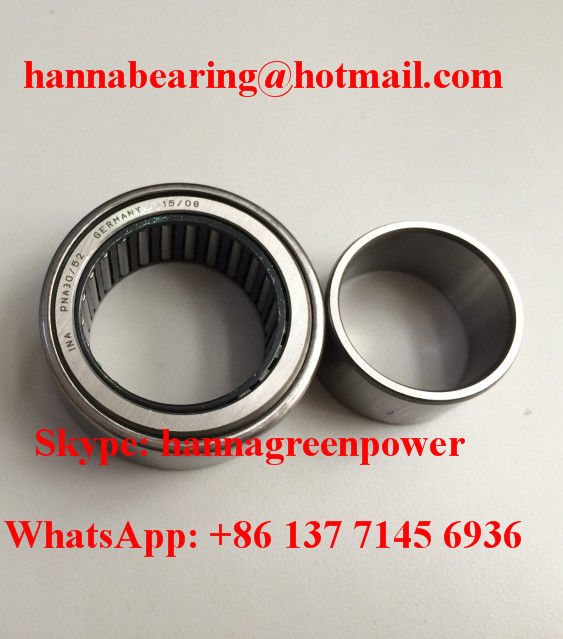

PNA30/52 मेट्रिक PNA श्रृंखला सेल्फ-अलाइनिंग स्प्लिट एडजस्टेबल विलक्षण नीडल रोलर बेयरिंग है जिसमें मैच किए गए बुझे हुए इंटीग्रल इनर रिंग, एकीकृत मानक आयाम इनर बोर d=30mm, बाहरी व्यास D=52mm, समग्र चौड़ाई B=22mm है। यह गोलाकार बाहरी रिंग और स्प्लिट बाहरी स्लीव डुअल संरचना को जोड़ता है, माइक्रो सेंटर दूरी फाइन एडजस्टमेंट और शाफ्ट और हाउसिंग छेदों के बीच असेंबली विचलन को खत्म करने के लिए स्टैटिक सेल्फ-अलाइनिंग कंपन का समर्थन करता है।
इस पूर्ण प्री-असेंबल यूनिट में उच्च-सटीकता बेलनाकार नीडल रोलर्स, स्टैम्प्ड स्टील केज और सॉलिड हीट-ट्रीटेड इनर रिंग शामिल हैं। स्प्लिट बाहरी स्लीव कम्प्रेशन क्लीयरेंस को आरक्षित करती है, और उपयोगकर्ता पोजिशनिंग के बाद बोल्ट को कसकर एडजस्टेड विलक्षण स्थिति को लॉक कर सकते हैं। सभी बेयरिंग रिंग और नीडल रोलर्स अल्ट्रा-प्रिसिजन ग्राइंडिंग ट्रीटमेंट के साथ फुल बुझे हुए GCr15 बेयरिंग स्टील को अपनाते हैं। नीडल रोलर्स को समान आयामी सहनशीलता के लिए सख्ती से छांटा जाता है, जो मध्यम-भारी वैकल्पिक रेडियल लोड के तहत स्थिर कम-शोर रोटेशन प्रदान करता है। प्रिंटिंग मशीन हेवी टेंशन रोलर्स, ऑटोमैटिक पैकेजिंग लार्ज फिल्म अनवाइंडिंग शाफ्ट्स, हेवी-ड्यूटी लाइट कन्वेयर सपोर्ट रोलर्स और टेक्सटाइल लार्ज रोटरी पोजिशनिंग ट्रांसमिशन असेंबली के लिए व्यापक रूप से मेल खाता है।
| मॉडल | PNA30/52 |
|---|---|
| बुनियादी आयाम | d=30mm, D=52mm, B=22mm |
| इनर रिंग रेसवे व्यास | F=36mm, हाउसिंग शोल्डर लिमिट D1=45mm |
| संरचना | सेल्फ-अलाइनिंग स्प्लिट एडजस्टेबल नीडल रोलर बेयरिंग, पूर्ण इनर रिंग, स्टैम्प्ड स्टील रिटेनर |
| कच्चा माल | रिंग और नीडल रोलर्स के लिए GCr15 हाई कार्बन क्रोमियम बेयरिंग स्टील |
| मानक रेडियल क्लीयरेंस | CN सामान्य क्लीयरेंस, C3 बड़ा क्लीयरेंस अनुकूलन योग्य |
| समायोजन पैरामीटर | ±0.4mm सेंटर दूरी फाइन-ट्यूनिंग रेंज, अधिकतम स्वीकार्य अक्षीय ऑफसेट 0.7mm |
| न्यूनतम शाफ्ट फिलेट त्रिज्या | r=1.2mm, इनर रिंग फिलेट r1=0.5mm |
| संचालन तापमान सीमा | -30℃ ~ 120℃ |
| एकल पीस नेट वजन | 0.168kg |
| बुनियादी गतिशील रेडियल लोड | Cr: 26.4kN |
| बुनियादी स्थिर रेडियल लोड | C0r: 37.5kN |
| ग्रीस लिमिटिंग रोटेशन स्पीड | 4200 r/min |
| पूर्ण इंस्टॉलेशन ड्राइंग, विलक्षण समायोजन संचालन गाइड और लंबी-चक्र निरंतर रोटेशन स्थायित्व परीक्षण रिपोर्ट ग्राहक अनुरोध पर प्रदान की जा सकती है। | |
PNA30/52 सेल्फ-अलाइनिंग स्प्लिट एडजस्टेबल नीडल रोलर बेयरिंग मध्यम-भारी लाइट इंडस्ट्रियल ट्रांसमिशन उपकरण के लिए मुख्य एडजस्टेबल सपोर्टिंग स्पेयर पार्ट है:
यदि आपको प्रिंटिंग, पैकेजिंग और हेवी लाइट कन्वेयर मशीनरी रखरखाव और OEM मैचिंग के लिए इंटीग्रल इनर रिंग के साथ सेल्फ-अलाइनिंग स्प्लिट एडजस्टेबल PNA30/52 नीडल रोलर बेयरिंग की आवश्यकता है, तो अपनी पूछताछ सीधे भेजें।
अपनी पूछताछ जमा करने के बाद आपको पूर्ण पेशेवर सहायक सेवाएं प्राप्त होंगी:
विस्तृत औपचारिक कोटेशन प्राप्त करने के लिए अपनी आवश्यक खरीद मात्रा और उपकरण मध्यम-गति लाइट डस्ट वर्किंग एनवायरनमेंट भेजें।
Q1: PNA30/52 बेयरिंग की मुख्य संरचनात्मक विशेषता क्या है?
A1: यह पूर्ण इंटीग्रल इनर रिंग के साथ स्फेरिकल आउटर रिंग सेल्फ-अलाइनिंग + स्प्लिट आउटर स्लीव एडजस्टेबल विलक्षण संरचना को अपनाता है, जो शाफ्ट और हाउसिंग के स्टैटिक असेंबली मिसअलाइनमेंट की क्षतिपूर्ति कर सकता है और इंस्टॉलेशन सेंटर दूरी को फाइन-ट्यून कर सकता है।
Q2: क्या मुझे PNA30/52 के लिए एक अतिरिक्त इनर रिंग खरीदने की आवश्यकता है?
A2: नहीं, बेयरिंग मैच किए गए बुझे हुए इंटीग्रल इनर रिंग से सुसज्जित है, जिसे अतिरिक्त हीट ट्रीटमेंट प्रोसेसिंग के बिना सीधे स्टैंडर्ड ग्राउंड शाफ्ट पर स्थापित किया जा सकता है।
Q3: PNA30/52 किस उपकरण के लिए व्यापक रूप से लागू है?
A3: मुख्य रूप से प्रिंटिंग मशीनों के हेवी टेंशन रोलर्स, पैकेजिंग उपकरण के बड़े अनवाइंडिंग रोलर्स, हेवी लाइट कन्वेयर के मुख्य सपोर्ट रोलर्स और टेक्सटाइल मशीनरी के सहायक ट्रांसमिशन शाफ्ट के साथ मेल खाता है।
