डबल दिशा धक्का सुई रोलर असर ZARF2575- टीवी ZARF2575TN बेलनाकार असर

1उत्पाद का अवलोकन

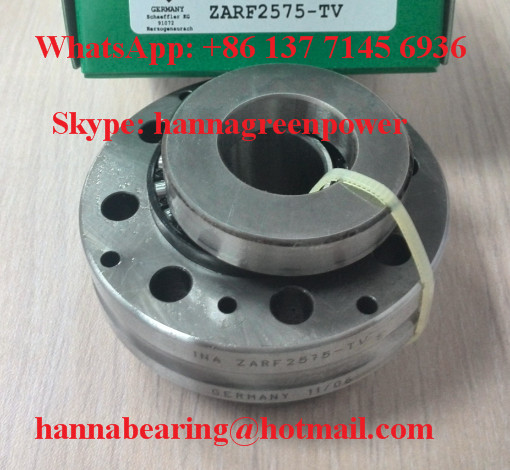

ZARF2575-TV और ZARF2575TN पूरी तरह से विनिमेय उच्च परिशुद्धता संयुक्त सुई रोलर और अक्षीय बेलनाकार रोलर बीयरिंग हैं, एकीकृत माउंटिंग आयाम d = 25 मिमी, D = 75 मिमी, समग्र चौड़ाई B = 62 मिमी।दो भाग कोड एक ही असर को अलग-अलग अंकन मानकों के साथ दर्शाते हैं.

मॉडल प्रत्यय स्पष्टीकरण:

• टीवी: सुई रोलर अनुभाग के लिए ठोस पीतल का मशीनीकृत पिंजरा, उच्च कठोरता, निरंतर उच्च भार के तहत विकृति विरोधी;
• TN: ग्लास फाइबर प्रबलित नायलॉन इंजेक्शन पिंजरे, मध्यम भार उच्च गति संचालन के लिए हल्के, कम घर्षण।

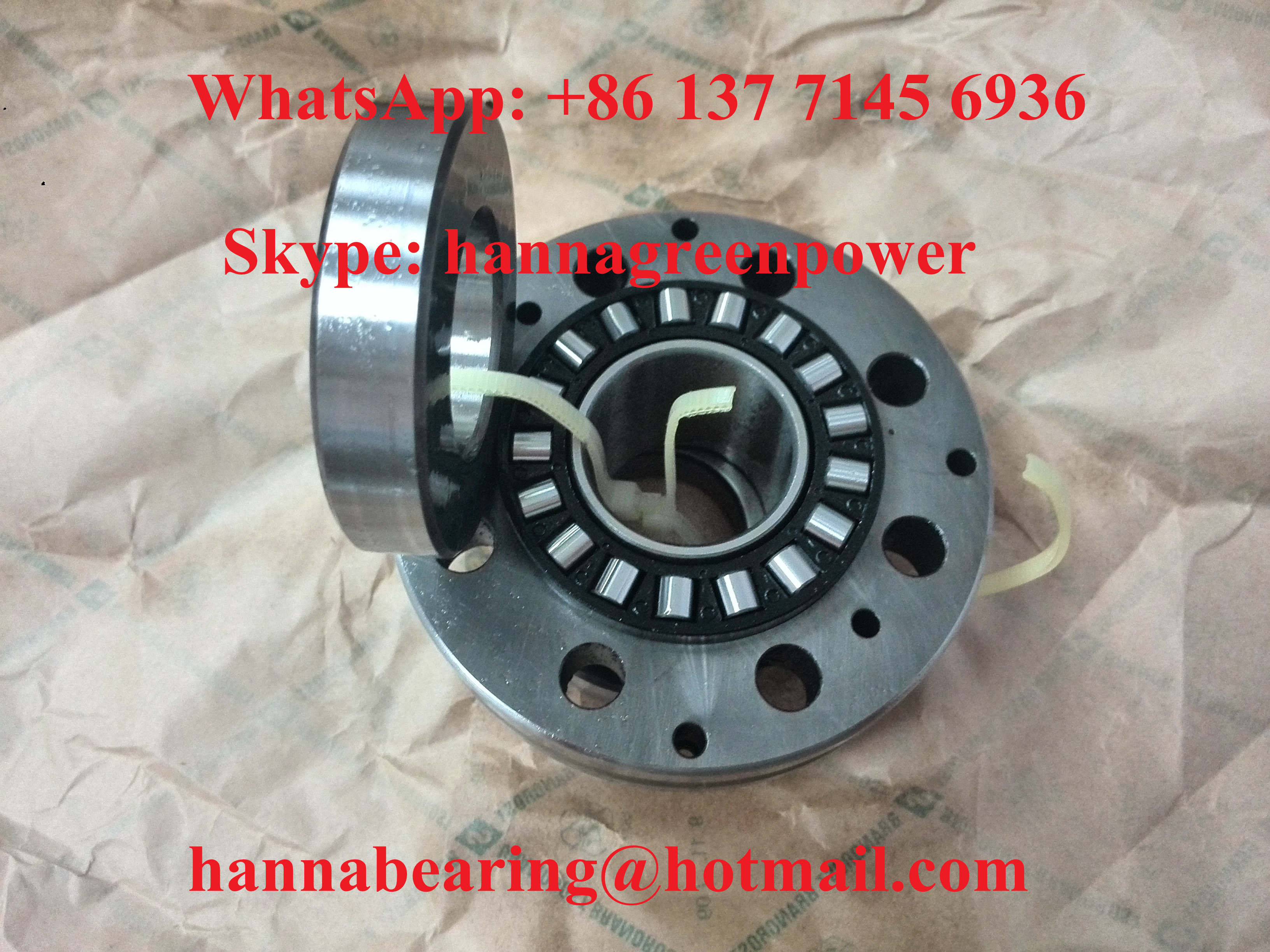

एकीकृत समग्र संरचना एक एकल आवास में रेडियल सुई रोलर इकाई और द्विदिश अक्षीय बेलनाकार रोलर इकाई को जोड़ती है,एक साथ भारी रेडियल लोड और द्विदिश अक्षीय प्रीलोड सहन, अल्ट्रा उच्च कठोरता स्थिति प्रदर्शन. सभी रोलिंग तत्वों और छल्ले के माध्यम से कठोर GCr15 असर स्टील, अल्ट्रा परिशुद्धता पीसने और superfinishing प्रक्रिया को अपनाने,छोटे आयामी सहिष्णुता, कम कंपन और उच्च पोजिशनिंग सटीकता. व्यापक रूप से सीएनसी मशीन उपकरण गेंद पेंच समर्थन, स्वचालन रैखिक ड्राइव मॉड्यूल के लिए इस्तेमाल किया,परिशुद्धता परीक्षण उपकरण रोटरी पोजिशनिंग यूनिट और अर्धचालक परिशुद्धता ट्रांसमिशन इकाइयों.

2तकनीकी विनिर्देश

मॉडल: ZARF2575-TV / ZARF2575TN 100% विनिमेय
मूल आयामः आंतरिक छेद d=25mm, बाहरी व्यास D=75mm, कुल चौड़ाई B=62mm
संरचनाः संयुक्त असर, रेडियल सुई रोलर + दो दिशा अक्षीय बेलनाकार रोलर एकीकृत इकाई
अंगूठी सामग्रीः GCr15 उच्च कार्बन क्रोमियम असर स्टील, पूर्ण quenching
पिंजरे के विकल्पः टीवी = ठोस पीतल पिंजरे; TN = PA66 कांच फाइबर प्रबलित नायलॉन पिंजरे
मानक परिशुद्धता ग्रेडः पी4; अति उच्च परिशुद्धता उपकरण के लिए वैकल्पिक पी 2 अति-परिशुद्धता
मानक रिक्तिः सीएन सामान्य रिक्ति, C3 विस्तारित रिक्ति अनुकूलन योग्य
न्यूनतम शाफ्ट फिलेट त्रिज्या r=1.5 मिमी
ऑपरेटिंग तापमान सीमाः -30°C ~ 120°C
शुद्ध भारः 0.74 किलोग्राम
मूल गतिशील रेडियल भार Cr: 48.5kN
मूल स्थिर रेडियल भार C0r: 72kN
मूल गतिशील अक्षीय भार Ca: 63kN
मूल स्थिर अक्षीय भार C0a: 142kN
वसा की सीमा घूर्णन गतिः 3600 r/min
ग्राहक के अनुरोध पर पूर्ण स्थापना चित्र, स्क्रू प्रीलोड मिलान गाइड और उच्च परिशुद्धता लंबी चक्र स्थायित्व परीक्षण रिपोर्ट प्रदान की जा सकती है।

3मुख्य लाभ

1. ZARF2575-TV और ZARF2575TN समान रूपरेखा आयाम और भार मापदंडों को साझा करते हैं, प्रतिस्थापन के लिए पूरी तरह से विनिमेय,ग्राहकों को वास्तविक भार और गति की स्थिति के अनुसार पिंजरे सामग्री का चयन कर सकते हैं.
2. एक टुकड़ा समग्र एकीकृत डिजाइन, एक ही समय में रेडियल और द्विदिश अक्षीय असर क्षमता का एहसास, मशीन उपकरण पेंच समर्थन संरचना को सरल,संयोजन भागों की कुल संख्या और संयोजन कार्य समय को कम करना.
3. अल्ट्रा उच्च कठोरता रोलिंग संपर्क संरचना, भारी पूर्व भार के तहत छोटे लोचदार विरूपण, गेंद पेंच फ़ीड सिस्टम की दीर्घकालिक स्थिर स्थिति सटीकता की गारंटी,प्रभावी रूप से सीएनसी उपकरणों की मशीनिंग सटीकता में सुधार.
4. दोहरी वैकल्पिक पिंजरे सामग्रीः पीतल टीवी संस्करण 24 घंटे निरंतर भारी भार कठिन कार्य परिस्थितियों के लिए उपयुक्त;नायलॉन टीएन संस्करण मध्यम भार के लिए हल्के कम घर्षण उच्च गति सटीक ट्रांसमिशन.
5. अल्ट्रा-प्रेसिजन रेसवे सुपरफिनिशिंग, सभी रोलिंग तत्वों पर समान भार वितरण, कम चलने वाला शोर, लंबे समय तक निरंतर उच्च गति वाले रिसाइक्रॉटिंग ऑपरेशन के दौरान छोटे तापमान वृद्धि।
6. पूर्ण अनुकूलन योग्य सेवा समर्थन: पी2 अति-सटीक ग्रेड, उच्च तापमान प्रतिरोधी विशेष वसा भरने, बाहरी अंगूठी पर ओईएम लेजर अंकन, तटस्थ निर्यात लकड़ी के मामले पैकेजिंग।
7. अलग करने योग्य आंतरिक अंगूठी डिजाइन, स्क्रू असेंबली के दौरान सुविधाजनक स्वतंत्र प्रीलोड समायोजन, मशीन उपकरण बिक्री के बाद मरम्मत के लिए आसान असेंबली और रखरखाव।
8. कॉम्पैक्ट समग्र रूपरेखा लेआउट, छोटे स्थापना स्थान पर कब्जा, सही छोटे और मध्यम आकार के सीएनसी मशीनिंग केंद्रों के संकीर्ण पेंच समर्थन आवास मिलान।

4अनुप्रयोग परिदृश्य

ZARF2575 श्रृंखला संयुक्त सुई अक्षीय रोलर असर स्वचालन और सटीक मशीन उपकरण उपकरण के लिए कोर उच्च परिशुद्धता समर्थन स्पेयर पार्ट हैः

• सीएनसी मशीनिंग सेंटर, लेथ बॉल स्क्रू फिक्स्ड एंड सपोर्ट लेयरिंग असेंबली
• ऑटोमेशन रैखिक मॉड्यूल भारी भार घूर्णी पोजिशनिंग ट्रांसमिशन इकाइयों
• परिशुद्धता निरीक्षण उपकरण, ऑप्टिकल परीक्षण उपकरण उच्च कठोरता घूर्णन समर्थन पदों
• अर्धचालक प्रसंस्करण उपकरण लघु परिशुद्धता पेंच ड्राइव इकट्ठा
• छोटे पीसने की मशीन, उत्कीर्णन मशीन फीड शाफ्ट उच्च परिशुद्धता समर्थन घटकों

बाद के बाजार विनिमेय 25 मिमी छेद ZARF श्रृंखला संयुक्त सुई अक्षीय रोलर असर
मशीन टूल्स OEM निर्माताओं, स्वचालन उपकरण कारखानों और सटीक ट्रांसमिशन बल्क मिलान आपूर्तिकर्ताओं के लिए लागत प्रभावी उच्च कठोरता सटीक असर समाधान।

5. क्यों चुनें GQZ असर

ZARF श्रृंखला के लिए 25 साल का पेशेवर विनिर्माण अनुभव सटीक संयुक्त सुई अक्षीय रोलर बीयरिंग सहित ZARF2575-TV & ZARF2575TN
दो मॉडल संख्याएं पूरी तरह से अंतरराष्ट्रीय मानक ZARF कम्पोजिट बीयरिंगों के साथ आयामी रूप से विनिमेय हैं, स्थिर परिशुद्धता ग्रेड, लोड रेटिंग और स्थापना सहिष्णुता संकेतक।
पी2 अति-सटीक उन्नयन, विशेष उच्च तापमान स्नेहक भरने और अनुकूलित सतह अंकन सेवा का समर्थन करने वाली पूर्ण ओईएम और ओडीएम अनुकूलन सेवा।
पूर्ण सख्त प्रसव पूर्व निरीक्षण: GCr15 रिंग कठोरता परीक्षण, रेसवे सतह की कठोरता निरीक्षण, पिंजरे विरूपण प्रतिरोध परीक्षण, उच्च प्रीलोड लंबे चक्र घूर्णन उम्र बढ़ने परीक्षण।
पेशेवर संयुक्त परिशुद्धता असर इंजीनियरिंग टीम 24 घंटे के भीतर गेंद शिकंजा पूर्व लोड समायोजन और शाफ्ट आवास मिलान स्थापना तकनीकी मार्गदर्शन प्रदान करता है।
दीर्घकालिक सीएनसी मशीन उपकरण निर्माताओं, स्वचालन उपकरण आपूर्तिकर्ताओं और सटीक परीक्षण उपकरण कारखानों के लिए अनुकूल थोक थोक मूल्य के साथ स्थिर बड़े पैमाने पर उत्पादन लाइनें।
हम एकीकृत रेडियल-अक्षीय उच्च कठोरता मिश्रित असर डिजाइन, दोहरी पिंजरे सामग्री वैकल्पिक योजना पर ध्यान केंद्रित,उच्च परिशुद्धता दीर्घ सेवा जीवन प्रदर्शन और वैश्विक परिशुद्धता मशीनरी ट्रांसमिशन स्पेयर पार्ट्स खरीदारों के साथ दीर्घकालिक विन-विन सहयोग.

6. गुणवत्ता नियंत्रण

कच्चे माल की रासायनिक संरचना और कठोरता का निरीक्षण GCr15 लेयरिंग स्टील आंतरिक और बाहरी छल्ले
रेडियल सुई रेसवे और अक्षीय रोलर रेसवे के लिए परिशुद्धता फोर्जिंग, शमन टेम्परिंग और अति परिशुद्धता दर्पण सुपरफिनिशिंग प्रसंस्करण
दोहरी पिंजरे उत्पादन प्रक्रियाः पीतल सीएनसी मशीनिंग बनाने / कांच फाइबर नायलॉन इंजेक्शन एकीकृत मोल्डिंग, सख्त सपाटता और ताकत निरीक्षण
वर्गीकृत लक्षित प्रदर्शन परीक्षण: ZARF2575 श्रृंखला लंबी चक्र उच्च भार पूर्वभार पर घूर्णन उम्र बढ़ने परीक्षण, स्थिर तापमान सटीकता स्थिरता परीक्षण,रेडियल-अक्षीय संयुक्त भार विरूपण का पता लगाना
रोलर ऑटोमैटिक सॉर्टिंग, पिंजरे की असेंबली, पूर्ण आयामी और सतह दोष की पुनः जांच एंटी-रोस्ट तेल कोटिंग और लकड़ी के मामले पैकेजिंग शिपमेंट से पहले
Each batch of ZARF2575 bearings passes full sampling combined radial-axial heavy load rotation test to guarantee stable long-term high precision support performance inside CNC ball screw and precision automation transmission equipment.

7अब एक उद्धरण प्राप्त करें

यदि आपको उच्च कठोरता वाले ZARF2575-TV पीतल केज / ZARF2575TN नायलॉन केज संयुक्त सुई अक्षीय रोलर बीयरिंग की आवश्यकता है सीएनसी गेंद पेंच, स्वचालन परिशुद्धता उपकरण रखरखाव और OEM मिलान,अपनी पूछताछ सीधे भेजें.
आप अपनी पूछताछ भेजने के बाद पूर्ण पेशेवर सहायता सेवाएं प्राप्त करेंगे:

• 24 घंटे के भीतर तेजी से आधिकारिक कारखाने बोली प्रतिक्रिया
• पेशेवर ZARF श्रृंखला मिश्र धातु असर इंजीनियरों से एक-एक गेंद पेंच पूर्व लोड समायोजन और शाफ्ट आवास मिलान स्थापना तकनीकी मार्गदर्शन
• पी 2 अति-सटीक ग्रेड अपग्रेड विकल्पों सहित अनुकूलित असर योजना सुझाव
• बड़े स्पेयर पार्ट्स के थोक ऑर्डर के लिए प्रतिस्पर्धी प्रत्यक्ष फैक्टरी थोक थोक मूल्य

विस्तृत औपचारिक उद्धरण प्राप्त करने के लिए अपनी आवश्यक खरीद मात्रा और उपकरण उच्च परिशुद्धता, भारी प्रीलोडेड और मध्यम गति वाले कार्य वातावरण भेजें।

8. सामान्य प्रश्न

Q1: ZARF2575-TV और ZARF2575TN में क्या अंतर है?
A1: इनका आकार, भार क्षमता और परिशुद्धता समान है, केवल पिंजरे की सामग्री अलग है; टीवी भारी निरंतर भार के लिए ठोस पीतल का पिंजरा है, TN मध्यम उच्च गति वाले भार के लिए प्रबलित नायलॉन पिंजरा है।
Q2: ZARF संयुक्त असर की विशेषता क्या है?
A2: रेडियल सुई रोलर और द्विदिश अक्षीय बेलनाकार रोलर के साथ एकीकृत संरचना, एक साथ रेडियल और दो तरफा अक्षीय भार सहन कर सकती है, जिसका व्यापक रूप से गेंद पेंच फिक्स्ड एंड समर्थन के लिए उपयोग किया जाता है।
प्रश्न 3: इस असर के लिए किस परिशुद्धता ग्रेड का मानक है?
A3: मानक परिशुद्धता P4 ग्रेड है, P2 अल्ट्रा-परिशुद्धता संस्करण अल्ट्रा-उच्च परिशुद्धता ऑप्टिकल और अर्धचालक उपकरणों के लिए अनुकूलित किया जा सकता है।
