खुदाई मशीन कॉपर रोलर असर R196Z -4 R196Z -4SA 196.85x241.3x23.812mm

1. उत्पाद अवलोकन

1. उत्पाद अवलोकन
R196Z-4 और R196Z-4SA इंच मानक सिंगल रो सेपरेबल टेपर्ड रोलर बेयरिंग हैं, जो एक्सकेवेटर फाइनल ड्राइव ट्रैवल मैकेनिज्म, निर्माण मशीनरी डिफरेंशियल और भारी कृषि उपकरणों के लिए व्यापक रूप से उपयोग किए जाते हैं। एकीकृत कोर माउंटिंग आयाम: बोर d=196.85mm, बाहरी व्यास D=241.3mm, समग्र असेंबली चौड़ाई T=23.812mm, दोनों संस्करणों के लिए विनिमेय स्थापना स्थान।

प्रत्यय तकनीकी अंतर स्पष्टीकरण:

• R196Z-4: मानक बेस मॉडल, ओपन टाइप स्टील स्टैम्पिंग केज, पारंपरिक रेसवे हीट ट्रीटमेंट, सामान्य भारी-लोड सामान्य तापमान कार्य स्थितियों के लिए लागत प्रभावी;
• R196Z-4SA: अपग्रेडेड रीइन्फोर्स्ड SA ग्रेड वेरिएंट, ऑप्टिमाइज़्ड लॉगरिदमिक रोलर कॉन्टैक्ट कर्व, मजबूत इनर/आउटर रिंग सरफेस क्वेंचिंग ट्रीटमेंट, बेहतर घिसाव प्रतिरोध, एंटी-वाइब्रेशन और उच्च-तापमान सहनशीलता, कम रनिंग नॉइज़, निरंतर भारी इम्पैक्ट लोड के तहत लंबी सेवा जीवन।

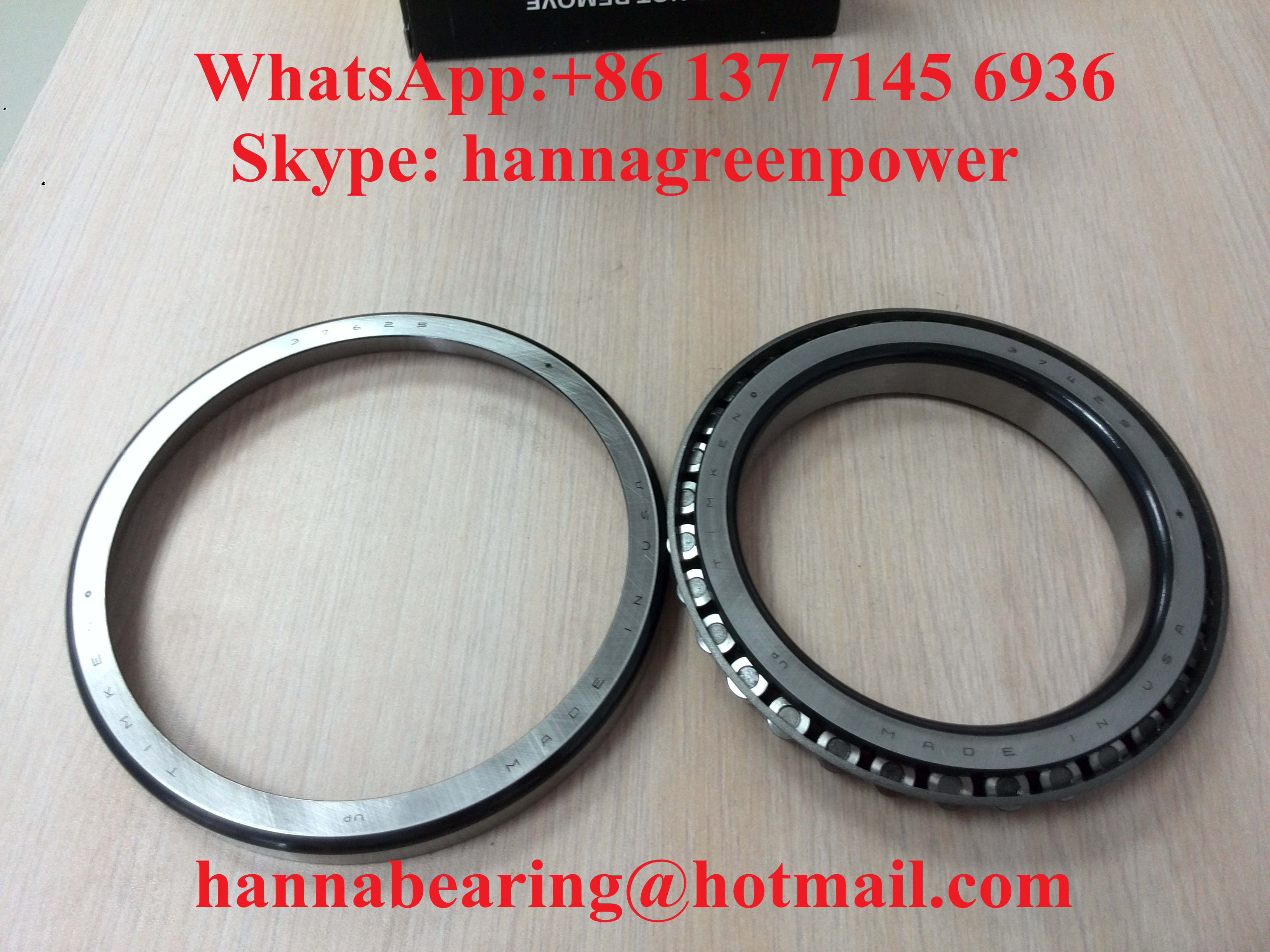

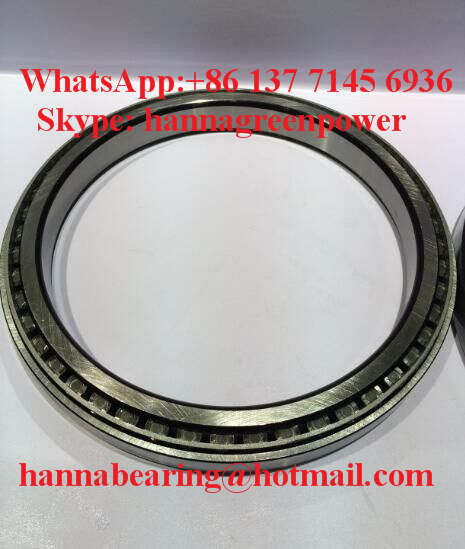

पूरी तरह से सेपरेबल स्प्लिट स्ट्रक्चर: कोन असेंबली (इनर रिंग + टेपर्ड रोलर्स + केज) और आउटर कप को अलग-अलग डिसअसेंबल किया जा सकता है, जिससे एक्सकेवेटर ट्रैवल रिडक्शन बॉक्स की ऑन-साइट इंस्टॉलेशन, डिसअसेंबली और रखरखाव में काफी सरलता आती है। सभी रिंग और रोलिंग तत्व इंटीग्रल क्वेंचेड GCr15 हाई-कार्बन क्रोम बेयरिंग स्टील, उच्च कठोरता, मजबूत इम्पैक्ट प्रतिरोध और घिसाव प्रतिरोध, वैकल्पिक रेडियल और एक्सियल संयुक्त लोड के तहत स्थिर बेयरिंग प्रदर्शन को अपनाते हैं।

2. तकनीकी विशिष्टताएँ

एकीकृत यूनिवर्सल बेस पैरामीटर्स

इनर बोर d: 196.85 मिमी
बाहरी व्यास D: 241.3 मिमी
कुल असेंबली चौड़ाई T: 23.812 मिमी
इनर रिंग चौड़ाई B: 23.017 मिमी
आउटर रिंग चौड़ाई C: 17.462 मिमी
फिलेट रेडियस r: 2.1 मिमी
संरचना: सिंगल रो सेपरेबल टेपर्ड रोलर बेयरिंग, सील के बिना ओपन
कच्चा माल: GCr15 बेयरिंग स्टील
मानक क्लीयरेंस: C0 सामान्य क्लीयरेंस, C3 एनलार्ज क्लीयरेंस कस्टमाइज़ेबल
प्रेसिजन ग्रेड वैकल्पिक: P0 / P6 / P5
कार्य तापमान सीमा: -30℃ ~ 110℃ (R196Z-4SA 130℃ तक)
नेट वजन: 2.107 किग्रा

R196Z-4 मानक संस्करण

बेसिक डायनामिक लोड रेटिंग Cr: 312 kN
बेसिक स्टैटिक लोड रेटिंग C0r: 408 kN
ग्रीस लिमिटेड रोटेटिंग स्पीड: 2850 आर/मिनट
कोर फ़ीचर: मानक हीट ट्रीटमेंट, लागत नियंत्रण, रुक-रुक कर होने वाले भारी लोड निर्माण उपकरण के लिए उपयुक्त

R196Z-4SA SA अपग्रेडेड संस्करण

बेसिक डायनामिक लोड रेटिंग Cr: 336 kN
बेसिक स्टैटिक लोड रेटिंग C0r: 435 kN
ग्रीस लिमिटेड रोटेटिंग स्पीड: 3100 आर/मिनट
कोर फ़ीचर: SA रीइन्फोर्स्ड सरफेस ट्रीटमेंट, ऑप्टिमाइज़्ड रोलर कॉन्टैक्ट, एंटी-वियर, हाई टेम्परेचर रेसिस्टेंट, लो नॉइज़, 24 घंटे निरंतर भारी इम्पैक्ट एक्सकेवेटर फाइनल ड्राइव के लिए
ग्राहक अनुरोध पर पूर्ण इंस्टॉलेशन ड्राइंग, लोड कैरेक्टरिस्टिक कर्व्स और एक्सेलेरेटेड वियर फटीग टेस्ट रिपोर्ट प्रदान की जा सकती हैं।

3. मुख्य लाभ

1. दो पूरी तरह से विनिमेय इंच टेपर्ड रोलर बेयरिंग समान समग्र स्थापना आयामों के साथ, ग्राहक लागत-संवेदनशील रुक-रुक कर काम करने की स्थितियों के लिए मानक R196Z-4 का चयन करते हैं या निरंतर भारी इम्पैक्ट, उच्च-तापमान एक्सकेवेटर ट्रैवल असेंबली के लिए अपग्रेडेड R196Z-4SA का चयन करते हैं।
2. टेपर्ड रोलर बड़े संपर्क कोण डिजाइन, भारी संयुक्त रेडियल लोड + एक-तरफ़ा एक्सियल थ्रस्ट लोड को सहन करने की मजबूत बेयरिंग क्षमता, निर्माण मशीनरी के लगातार फॉरवर्ड/रिवर्स इम्पैक्ट के तहत स्थिर कम-कंपन ऑपरेशन।
3. सेपरेबल कोन और कप स्प्लिट स्ट्रक्चर, सुविधाजनक स्वतंत्र असेंबली और प्रतिस्थापन, एक्सकेवेटर फाइनल ड्राइव की डिसअसेंबली कठिनाई और रखरखाव डाउनटाइम लॉस को प्रभावी ढंग से कम करता है।
4. विभेदित प्रक्रिया कॉन्फ़िगरेशन: R196Z-4 स्थिर लागत के साथ पारंपरिक भारी लोड मांग को पूरा करता है; R196Z-4SA विशेष सतह सुदृढीकरण हीट ट्रीटमेंट जोड़ता है, रेसवे पीलिंग और रोलर घर्षण विफलता दर को कम करता है, ओवरहाल चक्र को 30% से अधिक बढ़ाता है।
5. एकाधिक केज वैकल्पिक: बड़े पैमाने पर लागत में कमी के लिए मानक स्टैम्पिंग स्टील केज; उच्च-तापमान लंबे समय तक निरंतर भारी लोड कठोर कार्य स्थितियों के लिए ठोस पीतल केज।
6. अनुकूलन योग्य सेवा समर्थन: C3 एनलार्ज क्लीयरेंस, P5 हाई प्रेसिजन ग्रेड, OEM लेजर मार्किंग, विशेष उच्च-तापमान एंटी-ऑक्सीडेशन ग्रीस फिलिंग, ब्रांड न्यूट्रल पैकेजिंग।
   एक्सकेवेटर ट्रैवल बेयरिंग प्रतिस्थापन आवृत्ति और निर्माण उपकरण शटडाउन रखरखाव हानि को प्रभावी ढंग से कम करता है।

4. अनुप्रयोग

यह डुअल-मॉडल इंच टेपर्ड रोलर बेयरिंग सेट भारी निर्माण और कृषि मशीनरी के लिए मुख्य वियरिंग स्पेयर पार्ट है:

• एक्सकेवेटर फाइनल ड्राइव ट्रैवल रिडक्शन बॉक्स मुख्य सपोर्ट बेयरिंग यूनिट्स, मिनी और मीडियम एक्सकेवेटर वॉकिंग गियरबॉक्स कोर बेयरिंग
• हेवी लोडर, रोड रोलर, बुलडोजर डिफरेंशियल और एक्सल पोजिशनिंग बेयरिंग असेंबली
• बड़े कृषि हार्वेस्टर, ट्रैक्टर हेवी-ड्यूटी ड्राइव एक्सल ट्रांसमिशन बेयरिंग
• माइनिंग अंडरग्राउंड ट्रांसपोर्ट व्हीकल व्हील हब और रिड्यूसर सपोर्ट बेयरिंग
• आफ्टरमार्केट इंटरचेंजेबल इंच स्टैंडर्ड हेवी-ड्यूटी सिंगल रो टेपर्ड रोलर बेयरिंग
• निर्माण मशीनरी मरम्मत संयंत्र और उपकरण OEM मिलान के लिए लागत प्रभावी दो-ग्रेड इंटरचेंजेबल बेयरिंग समाधान।

5. GQZ बेयरिंग क्यों चुनें

• 20 साल का पेशेवर निर्माण अनुभव इंच हेवी-ड्यूटी टेपर्ड रोलर बेयरिंग के लिए जिसमें R196Z-4 और R196Z-4SA एक्सकेवेटर ट्रैवल सीरीज़ शामिल हैं
• R196Z-4 और R196Z-4SA पूरी तरह से अंतरराष्ट्रीय इंच मानक बेयरिंग आयामों के साथ आयामी रूप से विनिमेय हैं, जो माउंटिंग आकार और असेंबली टॉलरेंस के अनुरूप हैं।
• पीतल केज, C3 क्लीयरेंस अपग्रेड, हाई प्रेसिजन ग्रेड और स्पेशल हाई/लो टेम्परेचर लुब्रिकेंट फिलिंग का समर्थन करने वाली पूर्ण OEM और ODM कस्टमाइज़ेशन सेवा।
• पूर्ण सख्त प्री-डिलीवरी निरीक्षण: कच्चा माल कठोरता परीक्षण, कोन रेसवे ग्राइंडिंग प्रेसिजन निरीक्षण, R196Z-4SA सरफेस स्ट्रेंथनिंग लेयर थिकनेस डिटेक्शन, हेवी लोड रेसिप्रोकेटिंग इम्पैक्ट फटीग साइकिल टेस्ट।
• पेशेवर टेपर्ड बेयरिंग इंजीनियरिंग टीम 24 घंटे के भीतर एक्सकेवेटर शाफ्ट और हाउसिंग टॉलरेंस मैचिंग इंस्टॉलेशन तकनीकी मार्गदर्शन प्रदान करती है।
• अनुकूल थोक मूल्य के साथ स्थिर बड़े पैमाने पर उत्पादन लाइन लंबी अवधि के निर्माण मशीनरी मरम्मत कारखानों, एक्सकेवेटर OEM और खनन उपकरण निर्माताओं के लिए।
• हम विभेदित मानक और अपग्रेडेड ग्रेड डिजाइन, मजबूत रेडियल-एक्सियल संयुक्त लोड क्षमता, सेपरेबल आसान-रखरखाव संरचना और वैश्विक भारी मशीनरी स्पेयर पार्ट्स खरीदारों के साथ दीर्घकालिक जीत-जीत सहयोग पर ध्यान केंद्रित करते हैं।

6. गुणवत्ता नियंत्रण

• GCr15 क्रोम बेयरिंग स्टील के कच्चे माल की रासायनिक संरचना और सतह कठोरता निरीक्षण
• इनर और आउटर रिंग टेपर्ड रेसवे के लिए प्रेसिजन टर्निंग, क्वेंचिंग टेम्परिंग और सुपरफिनिशिंग प्रोसेसिंग
• विभेदित लक्षित हीट ट्रीटमेंट प्रक्रिया: R196Z-4 पारंपरिक इंटीग्रल क्वेंचिंग प्रक्रिया; R196Z-4SA एक्सक्लूसिव SA सरफेस स्ट्रेंथनिंग क्वेंचिंग + लॉगरिदमिक रोलर कॉन्टैक्ट कर्व ग्राइंडिंग ट्रीटमेंट।
• वर्गीकृत लक्षित प्रदर्शन परीक्षण: R196Z-4 मानक चक्र लोड एजिंग टेस्ट; R196Z-4SA हाई-स्पीड तापमान वृद्धि, निरंतर भारी इम्पैक्ट एक्सेलेरेटेड वियर टेस्ट।
• टेपर्ड रोलर सॉर्टिंग, स्टील/पीतल केज असेंबली, एंटी-रस्ट ऑयल पैकेजिंग और शिपमेंट से पहले पूर्ण आयामी और उपस्थिति पुनः निरीक्षण।
• R196Z सीरीज़ बेयरिंग के प्रत्येक बैच एक्सकेवेटर फाइनल ड्राइव और भारी निर्माण मशीनरी रिड्यूसर के अंदर स्थिर दीर्घकालिक संचालन की गारंटी के लिए पूर्ण नमूनाकरण भारी-लोड रेसिप्रोकेटिंग रोटेशन फटीग टेस्ट पास करता है।

7. अभी कोटेशन प्राप्त करें

यदि आपको निर्माण मशीनरी मरम्मत और OEM मिलान के लिए मानक R196Z-4 लागत प्रभावी टेपर्ड रोलर बेयरिंग और अपग्रेडेड एंटी-वियर R196Z-4SA एक्सकेवेटर ट्रैवल बेयरिंग की आवश्यकता है, तो अपनी पूछताछ सीधे भेजें।
आपको पूछताछ सबमिशन के बाद पूर्ण पेशेवर सहायक सेवाएं प्राप्त होंगी:

• 24 घंटे के भीतर तेज आधिकारिक फैक्ट्री कोटेशन उत्तर
• पेशेवर इंच हेवी-ड्यूटी टेपर्ड बेयरिंग इंजीनियरों से वन-ऑन-वन शाफ्ट और हाउसिंग मैचिंग टॉलरेंस इंस्टॉलेशन तकनीकी मार्गदर्शन
• पीतल केज और C3 एनलार्ज क्लीयरेंस अपग्रेड विकल्पों सहित अनुकूलित बेयरिंग योजना सुझाव
• मिश्रित दो-मॉडल बड़े स्पेयर पार्ट्स थोक ऑर्डर के लिए प्रतिस्पर्धी डायरेक्ट फैक्ट्री थोक मूल्य
• विस्तृत औपचारिक कोटेशन प्राप्त करने के लिए प्रत्येक मॉडल की अपनी आवश्यक खरीद मात्रा और उपकरण की निरंतर भारी लोड और तापमान कार्य वातावरण भेजें।

8. अक्सर पूछे जाने वाले प्रश्न

Q1: R196Z-4 और R196Z-4SA के बीच मुख्य अंतर क्या है?
A1: इंस्टॉलेशन समग्र आयाम पूरी तरह से सुसंगत हैं; R196Z-4 मानक बेस मॉडल है जिसमें पारंपरिक हीट ट्रीटमेंट, रुक-रुक कर होने वाले भारी लोड उपकरण के लिए कम लागत है; R196Z-4SA SA अपग्रेडेड रीइन्फोर्स्ड संस्करण है जिसमें विशेष सरफेस स्ट्रेंथनिंग ट्रीटमेंट, बेहतर घिसाव प्रतिरोध, उच्च तापमान प्रतिरोध और कम शोर प्रदर्शन है, जिसे विशेष रूप से 24 घंटे के निर्बाध भारी इम्पैक्ट एक्सकेवेटर फाइनल ड्राइव के लिए डिज़ाइन किया गया है।
Q2: R196Z सीरीज़ बेयरिंग किन लोड को सहन कर सकती है?
A2: यह भारी संयुक्त रेडियल लोड के साथ-साथ यूनिडायरेक्शनल बड़े एक्सियल थ्रस्ट लोड को सहन कर सकता है; द्विदिश एक्सियल पोजिशनिंग के लिए दो बेयरिंग को बैक-टू-बैक या फेस-टू-फेस उचित प्रीलोड के साथ स्थापित करने की आवश्यकता होती है।
Q3: सेपरेबल टेपर्ड रोलर बेयरिंग स्ट्रक्चर का क्या फायदा है?
A3: इनर रिंग रोलर केज असेंबली और आउटर कप को पूरी तरह से अलग किया जा सकता है, एक्सकेवेटर गियरबॉक्स रखरखाव के दौरान स्वतंत्र इंस्टॉलेशन और प्रतिस्थापन की सुविधा, बड़े ट्रांसमिशन घटकों के समग्र डिसअसेंबली से बचा जाता है।
