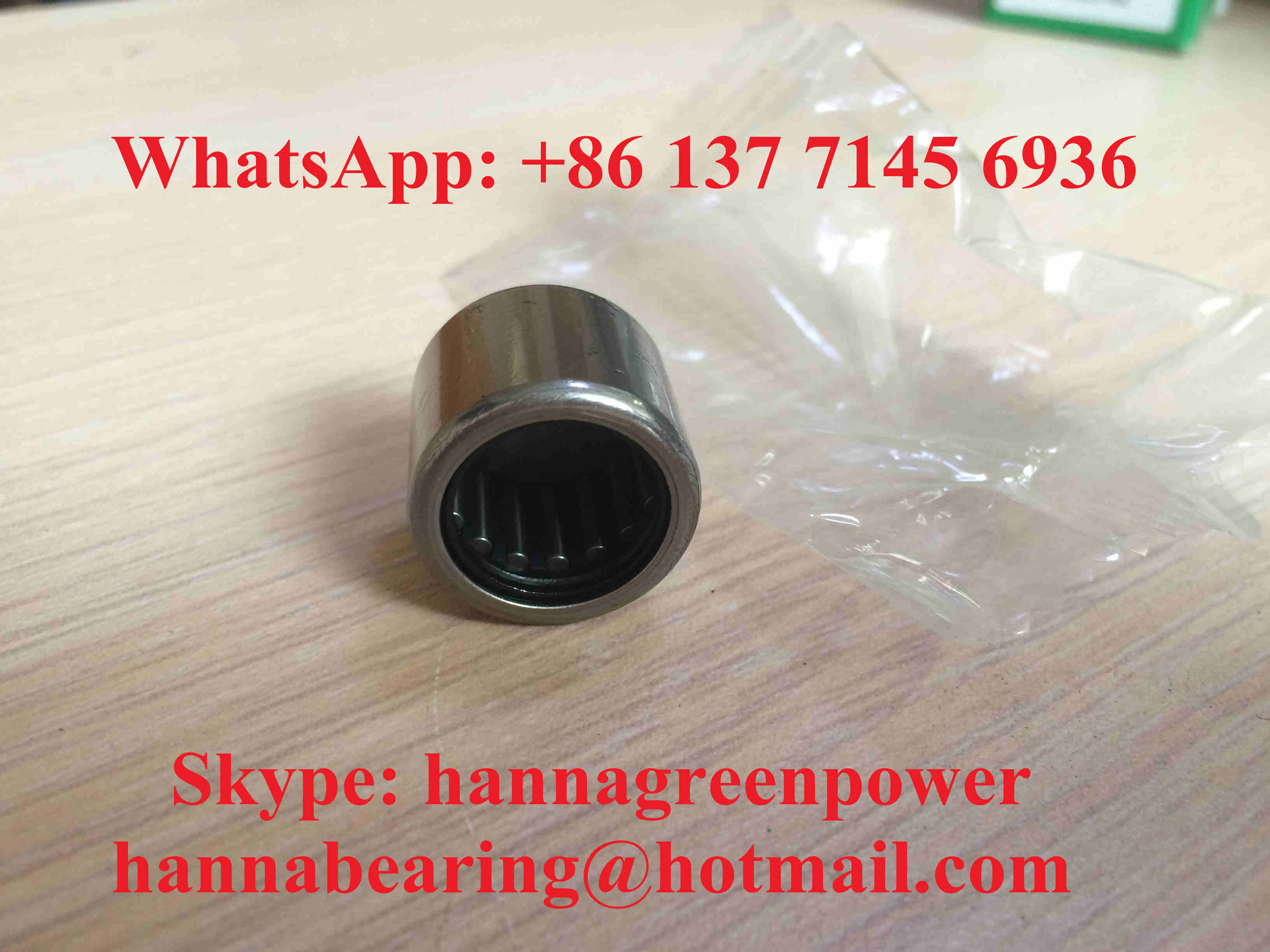

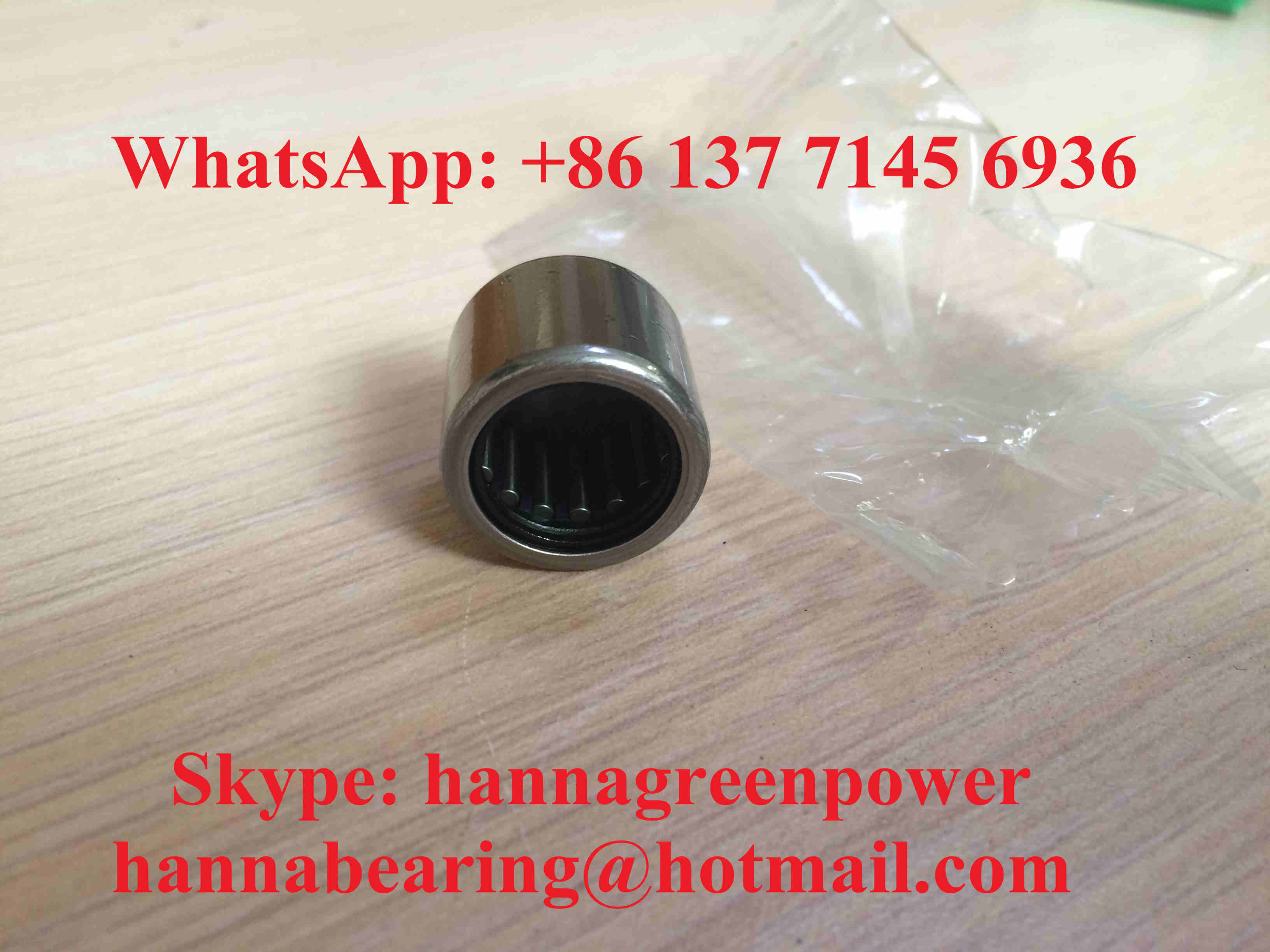

BK1015 BK1015-RS BK101415 बंद अंत खींचा कप के साथ सुई रोलर असर

1. उत्पाद अवलोकन

BK1015, BK1015-RS और BK101415 मेट्रिक सिंगल-रो क्लोज्ड-एंड ड्रॉन कप नीडल रोलर बेयरिंग हैं जिनमें इनर रिंग नहीं है, एकीकृत कोर साइज़ Fw=10mm रोलर असेंबली इनर डायमीटर, आउटर डायमीटर D=14mm, टोटल विड्थ C=15mm, सीलिंग स्ट्रक्चर और रोलर लेआउट द्वारा भिन्न हैं। BK सीरीज़ एकीकृत वन-पीस स्टैम्प्ड स्टील आउटर कप को इंटीग्रल क्लोज्ड बॉटम कैप के साथ अपनाती है, जो ब्लाइंड होल हाउसिंग में ऑटोमैटिक एक्सियल लिमिट का एहसास कराती है, जिससे असेंबली प्रक्रिया को सरल बनाने के लिए अतिरिक्त स्नैप रिंग, शाफ्ट शोल्डर और एंड कवर पार्ट्स समाप्त हो जाते हैं।

• BK1015: स्टैंडर्ड 15mm विड्थ ओपन एंड टाइप, कोई रबर सील नहीं, साफ, सूखी इनडोर वर्कशॉप वातावरण के लिए उत्कृष्ट हीट डिसिपेशन;

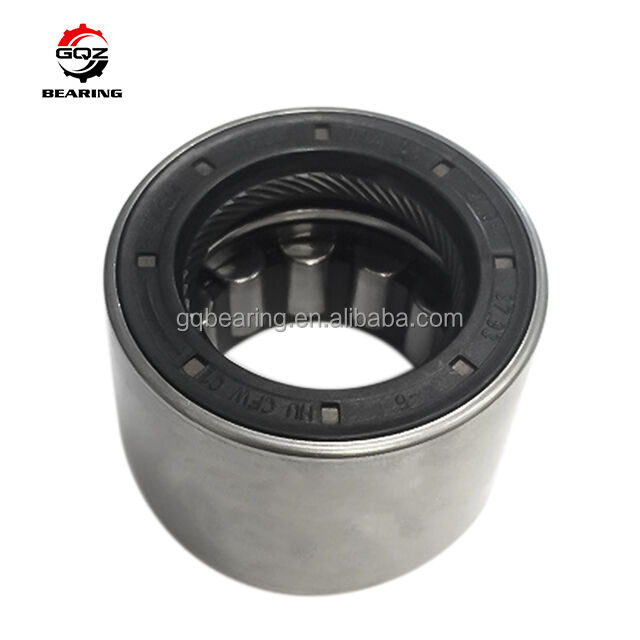

• BK1015-RS: ओपन साइड पर 15mm विड्थ सिंगल-लिप RS NBR रबर सील, जो बारीक धूल, कटिंग फ्लूइड और हल्की नमी को प्रभावी ढंग से ब्लॉक करती है, हल्के प्रदूषित उत्पादन दृश्यों के लिए;
• BK101415: 15mm फुल थिकेंड डेंस नीडल रोलर लेआउट, कोई ओपन गैप नहीं, बड़े संपर्क क्षेत्र के साथ डायनामिक और स्टैटिक रेडियल लोड कैपेसिटी को अपग्रेड करने के लिए भारी शॉक लोड वर्किंग कंडीशंस के लिए।

डेंस नीडल रोलर्स को समान रूप से अलग करने के लिए स्टैम्प्ड थिन स्टील केज से लैस, जो अल्ट्रा-नैरो रेडियल क्रॉस-सेक्शन के तहत अल्ट्रा-हाई रेडियल बेयरिंग कैपेसिटी का एहसास कराता है। मैचिंग इंस्टॉलेशन शाफ्ट सरफेस को इनर रेसवे के रूप में काम करने के लिए क्वेंच और मिरर सुपरफिनिश किया जाना चाहिए। यह सीरीज़ केवल प्योर रेडियल लोड वहन करती है, जो मिनिएचर गियरबॉक्स, हैंडहेल्ड पावर टूल्स, टेक्सटाइल टेंशन रोलर्स, ऑटोमेशन ब्लाइंड होल स्लाइडिंग कंपोनेंट्स, स्मॉल हाइड्रोलिक वाल्व और लाइट एग्रीकल्चरल मशीनरी शाफ्ट एंड पोजिशनिंग असेंबली में स्ट्रिक्ट रेडियल स्पेस लिमिटेशन के साथ व्यापक रूप से लागू होती है।

आपके प्रोजेक्ट के लिए 24 घंटे के भीतर कोटेशन प्राप्त करें

2. तकनीकी विनिर्देश

एकीकृत बेस स्टैंडर्ड पैरामीटर्स

• Fw (नीडल असेंबली इनर डायमीटर): 10 mm
• आउटर डायमीटर D: 14 mm
• समग्र चौड़ाई C: 15 mm
• संरचना: सिंगल रो क्लोज्ड एंड ड्रॉन कप नीडल बेयरिंग, इनर रिंग नहीं, स्टैम्प्ड स्टील रोलर रिटेनर
• सामग्री: ड्रॉन कप और नीडल रोलर्स GCr15 हाई-कार्बन क्रोम बेयरिंग स्टील
• स्टैंडर्ड रेडियल क्लीयरेंस: CN नॉर्मल क्लीयरेंस
• रेफरेंस ग्रीस लिमिटिंग रोटेशन स्पीड: 19000 r/min
• ऑयल लुब्रिकेशन लिमिटिंग रोटेशन स्पीड: 24300 r/min
• आवश्यक मैचिंग शाफ्ट हार्डनेस: HRC60–64 मिरर सुपरफिनिशिंग के साथ
• न्यूनतम चैम्फर r: 0.4 mm

BK1015

• सीलिंग: सिंगल क्लोज्ड बॉटम कैप, ओपन अपोजिट एंड बिना सील के
• डायनामिक लोड Cr: 6800 N
• स्टैटिक लोड Cor: 8800 N
• फटीग लोड लिमिट Pu: 1230 N
• नेट वेट: 0.0062 kg

BK1015-RS

• सीलिंग: क्लोज्ड बॉटम कैप + ओपन साइड पर सिंगल RS कॉन्टैक्ट रबर सील
• डायनामिक लोड Cr: 6550 N
• स्टैटिक लोड Cor: 8460 N
• फटीग लोड लिमिट Pu: 1180 N
• नेट वेट: 0.0065 kg

BK101415

• सीलिंग: पूरी तरह से एनक्लोज्ड थिकेंड रोलर क्लोज्ड कप स्ट्रक्चर बिना ओपन पोर्ट के
• डायनामिक लोड Cr: 7620 N
• स्टैटिक लोड Cor: 9750 N
• फटीग लोड लिमिट Pu: 1350 N
• नेट वेट: 0.0069 kg

तीन मॉडलों के पूर्ण डायमेंशनल ड्रॉइंग और फुल टेक्निकल लोड डेटा ग्राहक के अनुरोध पर उपलब्ध हैं।

3. मुख्य लाभ

1. इंटीग्रेटेड क्लोज्ड एंड कैप सेल्फ-पोजिशनिंग डिज़ाइन, अतिरिक्त एक्सियल फिक्सिंग एक्सेसरीज़ के बिना सीधे ब्लाइंड होल हाउसिंग में इंस्टॉल किया जाता है, जिससे पार्ट्स की संख्या और असेंबली लेबर कॉस्ट में काफी कमी आती है
2. अल्ट्रा-थिन रेडियल क्रॉस-सेक्शन उपकरण के रेडियल ऑक्यूपाइड स्पेस को कम करता है, जो मिनिएचराइज्ड कॉम्पैक्ट ट्रांसमिशन स्ट्रक्चरल डिज़ाइन की मांगों से पूरी तरह मेल खाता है
3. तीन वैकल्पिक स्ट्रक्चरल वेरिएंट (ओपन / सिंगल RS सील्ड / थिकेंड हैवी-लोड) सभी सामान्य वर्किंग कंडीशंस को कवर करते हैं: क्लीन ड्राई, डैम्प डस्टी और हैवी अल्टरनेटिंग शॉक लोड एनवायरनमेंट
4. डेंस नीडल रोलर अरेंजमेंट उत्कृष्ट रेडियल रिजिडिटी और लोड कैपेसिटी प्रदान करता है, बार-बार स्टार्ट-स्टॉप इम्पैक्ट लोड के तहत स्थिर कंटीन्यूअस मीडियम-स्पीड ऑपरेशन
5. लाइटवेट स्टैम्प्ड स्टील केज समान रोलर गाइडेंस, लो फ्रिक्शन लॉस और एफिशिएंट हीट डिसिपेशन सुनिश्चित करता है, जो लॉन्ग-साइकिल नॉन-स्टॉप इक्विपमेंट ऑपरेशन के लिए है
6. कस्टमाइज़ेबल ऑप्शन में डबल-साइडेड 2RS कम्पोजिट सील्स, C3 एनलार्ज्ड रेडियल क्लीयरेंस, स्टेनलेस स्टील एंटी-रस्ट ड्रॉन कप, OEM लेजर मार्किंग और हाई-टेम्परेचर वियर-रेसिस्टेंट ग्रीस फिलिंग शामिल हैं

ब्लाइंड होल हाउसिंग मशीनिंग प्रक्रियाओं को प्रभावी ढंग से सरल बनाता है और शाफ्ट-एंड कॉम्पैक्ट ट्रांसमिशन असेंबली के सर्विस लाइफ को बढ़ाता है

4. अनुप्रयोग

यह BK1015 / BK1015-RS / BK101415 मल्टी-स्पेक क्लोज्ड एंड नीडल रोलर बेयरिंग सेट निम्नलिखित कॉम्पैक्ट लाइट और मीडियम इंडस्ट्रियल इक्विपमेंट के लिए व्यापक रूप से मैच किया जाता है:

• मिनिएचर रिडक्शन गियरबॉक्स, स्मॉल ट्रांसमिशन बॉक्स ब्लाइंड होल शाफ्ट एंड सपोर्टिंग असेंबली
• हैंडहेल्ड इलेक्ट्रिक पावर टूल्स, गार्डन मिनी मशीनरी और लाइट एग्रीकल्चरल रोटरी मूविंग पार्ट्स
• टेक्सटाइल वीविंग लूम, स्मॉल प्रिंटिंग इक्विपमेंट टेंशन स्लाइडिंग रोलर यूनिट्स
• ऑटोमेशन मिनिएचर लीनियर स्लाइडिंग मैकेनिज्म और कैम शाफ्ट पोजिशनिंग कंपोनेंट्स
• स्मॉल हाइड्रोलिक कंट्रोल वाल्व, माइक्रो वाटर पंप लाइटवेट रोटरी स्लाइडिंग असेंबली
• 10mm इनर डायमीटर क्लोज्ड एंड ड्रॉन कप नीडल रोलर बेयरिंग इक्विपमेंट के लिए आफ्टरमार्केट रिप्लेसमेंट स्पेयर पार्ट्स

लिमिटेड इंस्टॉलेशन स्पेस वाले ब्लाइंड होल शाफ्ट-एंड इंडस्ट्रियल ट्रांसमिशन इक्विपमेंट के लिए आइडियल मल्टी-ऑप्शन हाई रेडियल लोड बेयरिंग सॉल्यूशन

5. GQZ बेयरिंग क्यों चुनें

• 25 साल का प्रोफेशनल BK सीरीज़ क्लोज्ड एंड ड्रॉन कप नीडल रोलर बेयरिंग मैन्युफैक्चरिंग अनुभव
• तीन मॉडल अंतरराष्ट्रीय स्टैंडर्ड BK10 सीरीज़ बेयरिंग के साथ पूरी तरह से डायमेंशनली इंटरचेंजेबल हैं, कंसिस्टेंट डायमेंशनल टॉलरेंस और लोड परफॉरमेंस इंडिकेटर्स
• डबल-साइडेड सीलिंग, स्टेनलेस स्टील शेल और स्पेशल क्लीयरेंस कस्टमाइज़ेशन को सपोर्ट करने वाली कम्प्लीट OEM और ODM कस्टमाइज़्ड सर्विस
• फुल-प्रोसेस स्ट्रिक्ट इंस्पेक्शन: रॉ मटेरियल हार्डनेस टेस्टिंग, ड्रॉन कप स्टैम्पिंग प्रिसिजन, सीलिंग टाइटनेस और डिलीवरी से पहले डायनामिक लोड फटीग साइकिल टेस्टिंग
• प्रोफेशनल बेयरिंग इंजीनियरिंग टीम 24 घंटे के भीतर ब्लाइंड होल हाउसिंग टॉलरेंस और मैचिंग शाफ्ट हार्डनेस इंस्टॉलेशन गाइडेंस प्रदान करती है
• प्रिफरेंशियल बल्क होलसेल प्राइस के साथ स्टेबल लार्ज-स्केल मास प्रोडक्शन असेंबली लाइन्स लॉन्ग-टर्म मशीनरी इक्विपमेंट मैन्युफैक्चरर्स के लिए

हम रिलाएबल एक्सियल सेल्फ-पोजिशनिंग परफॉरमेंस, लॉन्ग सर्विस लाइफ और ग्लोबल इंडस्ट्रियल बायर्स के साथ स्टेबल लॉन्ग-टर्म विन-विन कोऑपरेशन पर ध्यान केंद्रित करते हैं

6. गुणवत्ता नियंत्रण

• GCr15 क्रोम बेयरिंग स्टील की रॉ मटेरियल केमिकल कंपोजीशन और सरफेस हार्डनेस इंस्पेक्शन
• इंटीग्रेटेड क्लोज्ड एंड आउटर ड्रॉन कप के लिए प्रिसिजन डीप ड्राइंग, ट्रिमिंग और फॉर्मिंग प्रोसेसिंग
• इंटरनल मेटल स्ट्रेस को स्टेबल करने और सरफेस वियर रेजिस्टेंस को बढ़ाने के लिए कांस्टेंट टेम्परेचर हीट ट्रीटमेंट प्रोसेस
• कम्प्लीट परफॉरमेंस टेस्टिंग: रेडियल क्लीयरेंस यूनिफॉर्मिटी, नीडल रोलर अरेंजमेंट कंसिस्टेंसी, डायनामिक/स्टैटिक लोड कैपेसिटी और RS सील डस्ट-प्रूफ ड्यूरेबिलिटी
• एंटी-रस्ट पैकेजिंग और शिपमेंट से पहले प्रत्येक मॉडल के लिए यूनिफॉर्म रोलर असेंबली इंस्पेक्शन और सेपरेट डायमेंशनल और अपीयरेंस री-इंस्पेक्शन

हर बैच के बेयरिंग फुल सैंपलिंग रेसिप्रोकेटिंग साइकिल ड्यूरेबिलिटी टेस्ट पास करते हैं ताकि ब्लाइंड होल हाउसिंग में स्टेबल हैवी रेडियल लोड ऑपरेशन की गारंटी दी जा सके

7. अभी कोटेशन प्राप्त करें

यदि आपको मिनिएचर गियरबॉक्स और पावर टूल इक्विपमेंट के लिए हाई-क्वालिटी BK1015 ओपन टाइप, BK1015-RS सिंगल सील्ड और BK101415 थिकेंड हैवी-लोड क्लोज्ड एंड ड्रॉन कप नीडल रोलर बेयरिंग की आवश्यकता है, तो हमें सीधे अपनी पूछताछ भेजें।

आप पूछताछ सबमिट करने के बाद फुल प्रोफेशनल सपोर्टिंग सर्विसेज प्राप्त करेंगे:

• 24 घंटे के भीतर फास्ट ऑफिशियल फैक्ट्री कोटेशन रिप्लाई
• प्रोफेशनल बेयरिंग इंजीनियर्स द्वारा वन-ऑन-वन ब्लाइंड होल हाउसिंग टॉलरेंस और मैचिंग शाफ्ट हार्डनेस पैरामीटर मैचिंग गाइडेंस
• डबल RS सील्ड वेरिएंट और स्टेनलेस स्टील एंटी-रस्ट ड्रॉन कप ऑप्शन सहित कस्टमाइज़्ड बेयरिंग सॉल्यूशन सजेशन
• मिक्सड थ्री-मॉडल कंबाइंड बल्क ऑर्डर के लिए कॉम्पिटिटिव डायरेक्ट फैक्ट्री बल्क होलसेल प्राइस

डिटेल्ड फॉर्मल कोटेशन प्राप्त करने के लिए प्रत्येक मॉडल की आवश्यक खरीद मात्रा और उपकरण ऑपरेटिंग एनवायरनमेंट भेजें

8. अक्सर पूछे जाने वाले प्रश्न

Q1: BK1015-RS में सफिक्स RS का क्या मतलब है?
A1: RS का मतलब क्लोज्ड एंड बेयरिंग के ओपन एंड पर सिंगल-लिप NBR कॉन्टैक्ट रबर सील है, जिसका उपयोग धूल, कूलेंट और हल्की नमी को ब्लॉक करने के लिए किया जाता है।

Q2: BK1015 और BK101415 के बीच मुख्य अंतर क्या है?
A2: एकीकृत Fw और आउटर डायमीटर डायमेंशन सुसंगत हैं; BK101415 थिकेंड डेंस नीडल रोलर लेआउट को अपनाता है, जो डायनामिक और स्टैटिक रेडियल लोड रेटिंग में काफी सुधार करता है, जो हैवी-लोड इम्पैक्ट वर्किंग कंडीशंस के लिए उपयुक्त है।

Q3: क्या BK सीरीज़ बेयरिंग को हार्डेंड ग्राउंड शाफ्ट के बिना ऑपरेट किया जा सकता है?
A3: अनुशंसित नहीं है। मैचिंग शाफ्ट की कॉन्टैक्ट सरफेस को इनर रेसवे के रूप में काम करने और बेयरिंग के तेजी से घिसने से बचाने के लिए HRC60–64 क्वेंचिंग हार्डनेस के साथ मिरर सुपरफिनिशिंग तक पहुंचना चाहिए।
