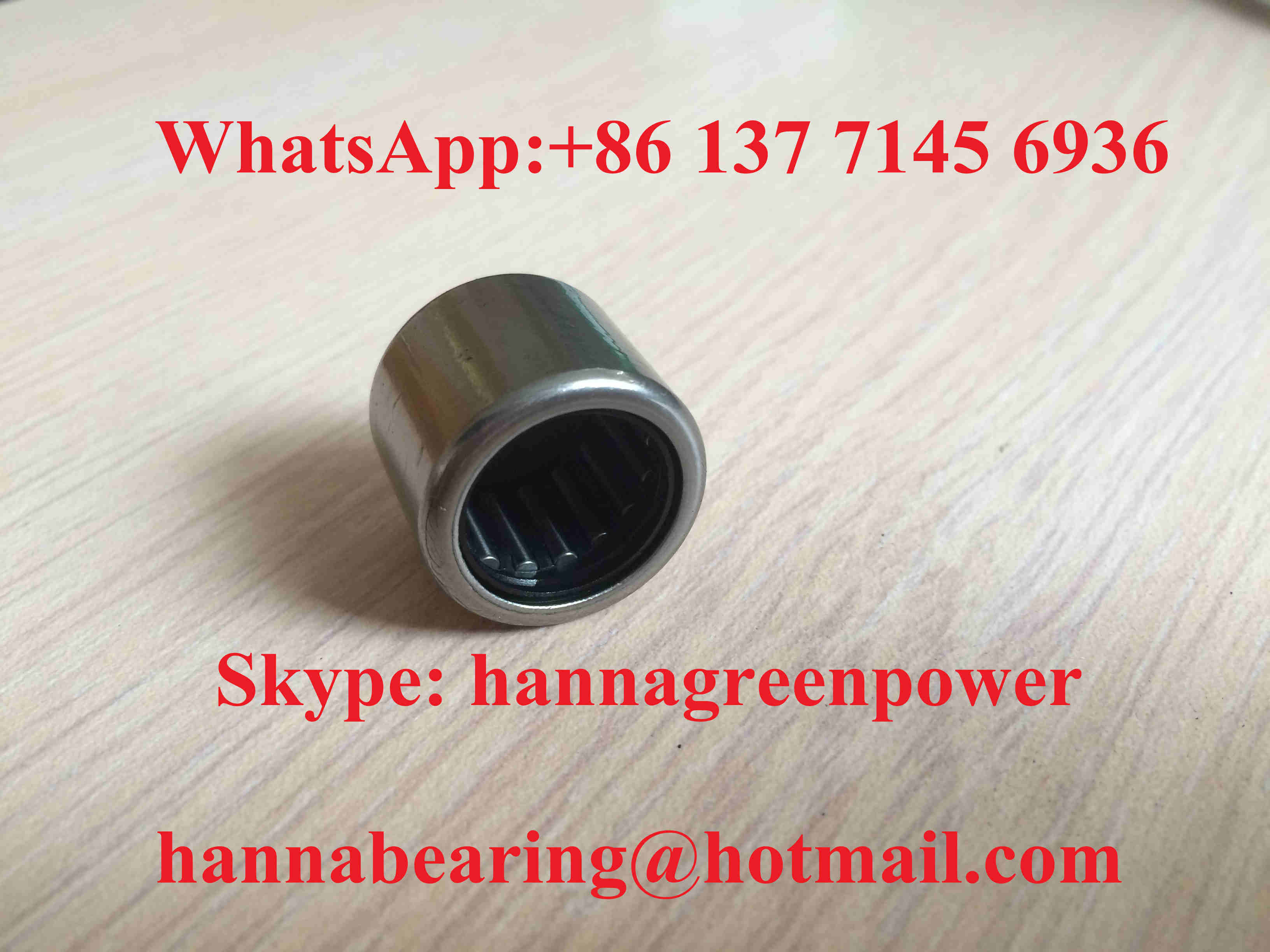

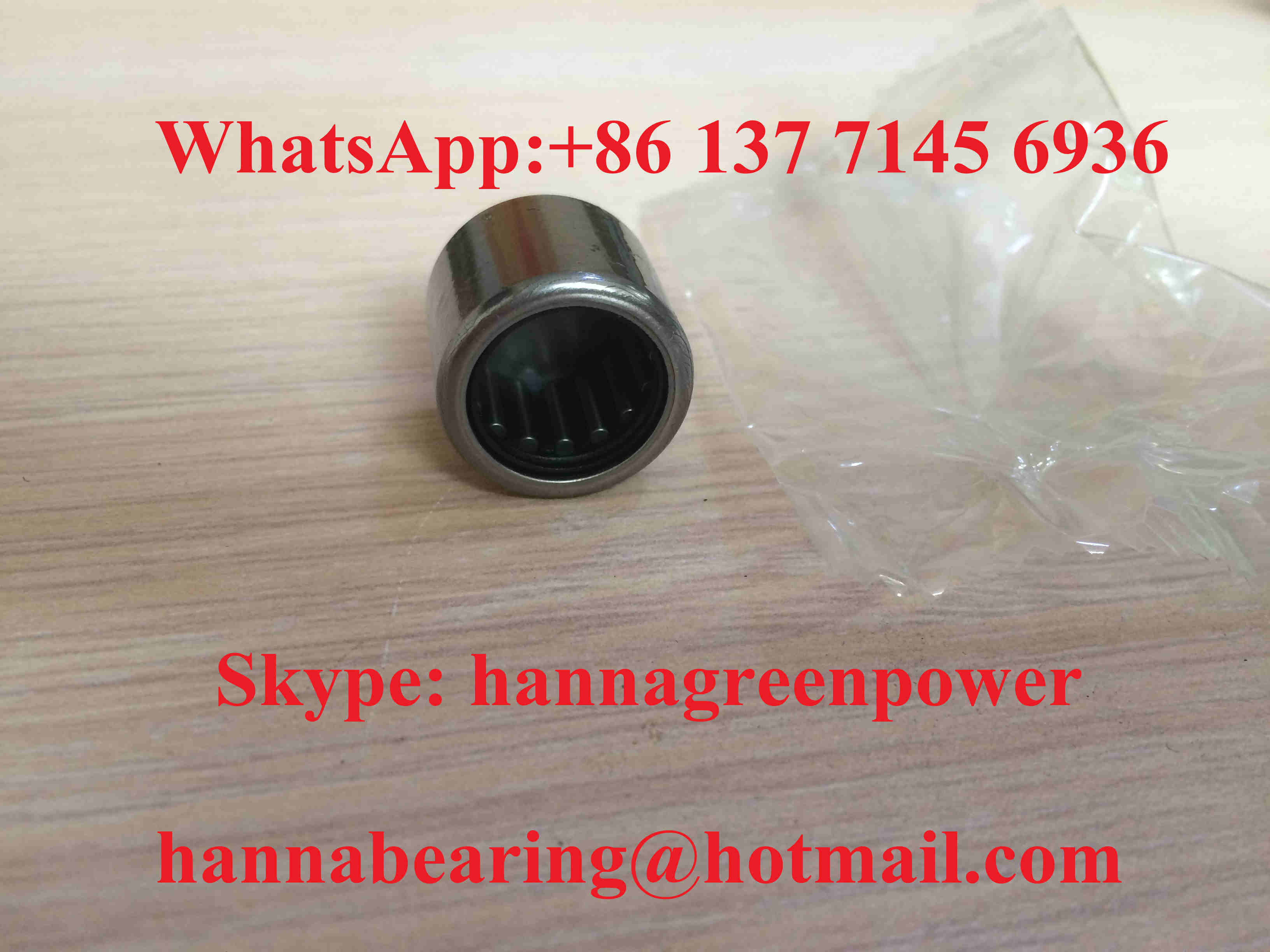

BK1516 BK1516-RS BK152116 PA66 पिंजरे 15x21x16 मिमी के साथ सुई रोलर असर

1. उत्पाद अवलोकन

BK1516, BK1516-RS और BK152116 मेट्रिक सिंगल-रो क्लोज्ड-एंड ड्रॉन कप नीडल रोलर बेयरिंग हैं जिनमें आंतरिक रिंग नहीं है, एकीकृत कोर आकार Fw=15mm रोलर असेंबली आंतरिक व्यास, बाहरी व्यास D=21mm, कुल चौड़ाई C=16mm, सीलिंग संरचना और रोलर लेआउट द्वारा भिन्न हैं। BK श्रृंखला एकीकृत वन-पीस स्टैम्प्ड स्टील आउटर कप को इंटीग्रल क्लोज्ड बॉटम कैप के साथ अपनाती है, जो ब्लाइंड होल हाउसिंग के अंदर स्वचालित अक्षीय सीमा का एहसास करती है, जिससे असेंबली प्रक्रिया को सरल बनाने के लिए अतिरिक्त स्नैप रिंग, शाफ्ट शोल्डर और एंड कवर समाप्त हो जाते हैं।

• BK1516: मानक 16mm चौड़ाई ओपन टाइप बिना रबर सील के, साफ, शुष्क इनडोर वर्कशॉप वातावरण के लिए उत्कृष्ट गर्मी अपव्यय;
• BK1516-RS: 16mm चौड़ाई सिंगल-लिप NBR RS संपर्क रबर सील ओपन साइड पर, महीन धूल, कटिंग फ्लूइड और हल्की नमी को थोड़े प्रदूषित उत्पादन दृश्यों के लिए ब्लॉक करता है;
• BK152116: 16mm फुल थिकेंड डेंस नीडल लेआउट बिना ओपन गैप के, भारी शॉक लोड वर्किंग कंडीशन के लिए डायनामिक और स्टैटिक रेडियल लोड क्षमता को अपग्रेड करने के लिए बड़ा संपर्क क्षेत्र।

घने नीडल रोलर्स को समान रूप से अलग करने के लिए स्टैम्प्ड थिन स्टील केज से लैस, अल्ट्रा-नैरो रेडियल क्रॉस-सेक्शन के तहत अल्ट्रा-हाई रेडियल बेयरिंग क्षमता का एहसास करता है। मिलान स्थापना शाफ्ट सतह को आंतरिक रेसवे के रूप में काम करने के लिए बुझाया और दर्पण सुपरफिनिश्ड होना चाहिए। यह श्रृंखला केवल शुद्ध रेडियल लोड वहन करती है, जो मिनिएचर गियरबॉक्स, हैंडहेल्ड पावर टूल्स, टेक्सटाइल टेंशन रोलर्स, ऑटोमेशन ब्लाइंड होल स्लाइडिंग कंपोनेंट्स, छोटे हाइड्रोलिक वाल्व और लाइट एग्रीकल्चरल मशीनरी शाफ्ट एंड पोजिशनिंग असेंबली में सख्त रेडियल स्पेस लिमिटेशन के साथ व्यापक रूप से लागू होती है।

आपकी परियोजना के लिए 24 घंटे के भीतर कोटेशन प्राप्त करें

2. तकनीकी विनिर्देश

एकीकृत आधार मानक पैरामीटर

Fw (नीडल असेंबली आंतरिक व्यास): 15 मिमी
बाहरी व्यास D: 21 मिमी
समग्र चौड़ाई C: 16 मिमी
संरचना: सिंगल रो क्लोज्ड एंड ड्रॉन कप नीडल बेयरिंग, कोई आंतरिक रिंग नहीं, स्टैम्प्ड स्टील रोलर रिटेनर
सामग्री: ड्रॉन कप और नीडल रोलर्स GCr15 हाई-कार्बन क्रोम बेयरिंग स्टील
मानक रेडियल क्लीयरेंस: CN सामान्य क्लीयरेंस
संदर्भ ग्रीस लिमिटिंग रोटेशन स्पीड: 14500 आर/मिनट
तेल स्नेहन लिमिटिंग रोटेशन स्पीड: 18200 आर/मिनट
आवश्यक मिलान शाफ्ट कठोरता: HRC60-64 मिरर सुपरफिनिशिंग के साथ
न्यूनतम चैम्फर आर: 0.6 मिमी

BK1516

सीलिंग: सिंगल क्लोज्ड बॉटम कैप, ओपन विपरीत छोर बिना सील के
डायनामिक लोड Cr: 11200 N
स्टैटिक लोड Cor: 14600 N
फैटिग लोड लिमिट Pu: 1980 N
नेट वजन: 0.0132 किग्रा

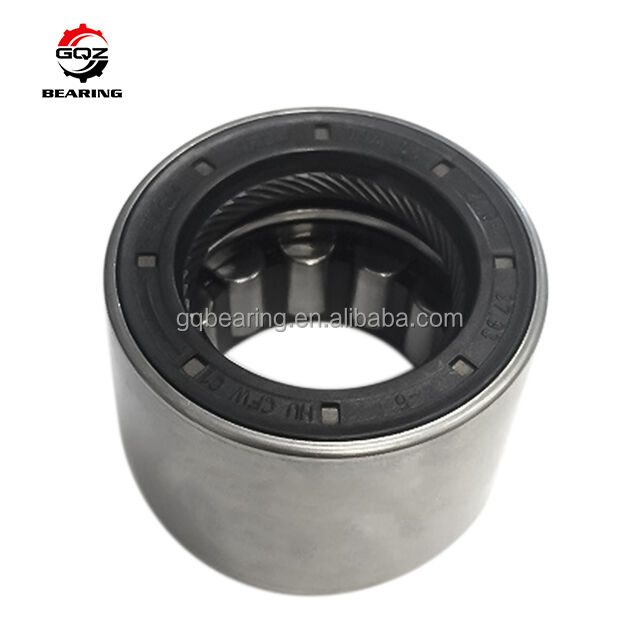

BK1516-RS

सीलिंग: क्लोज्ड बॉटम कैप + सिंगल RS कॉन्टैक्ट रबर सील ओपन साइड पर
डायनामिक लोड Cr: 10850 N
स्टैटिक लोड Cor: 14150 N
फैटिग लोड लिमिट Pu: 1920 N
नेट वजन: 0.0137 किग्रा

BK152116

सीलिंग: पूरी तरह से संलग्न मोटा रोलर क्लोज्ड कप संरचना बिना ओपन पोर्ट के
डायनामिक लोड Cr: 12900 N
स्टैटिक लोड Cor: 16700 N
फैटिग लोड लिमिट Pu: 2240 N
नेट वजन: 0.0143 किग्रा
तीन मॉडलों के पूर्ण आयामी चित्र और पूर्ण तकनीकी लोड डेटा ग्राहक अनुरोध पर उपलब्ध हैं।

3. मुख्य लाभ

1. एकीकृत क्लोज्ड एंड कैप सेल्फ-पोजिशनिंग डिज़ाइन, अतिरिक्त अक्षीय फिक्सिंग एक्सेसरीज़ के बिना सीधे ब्लाइंड होल हाउसिंग में दबाया जाता है, जिससे पार्ट्स की संख्या और असेंबली श्रम लागत में काफी कमी आती है
2. अल्ट्रा-थिन रेडियल क्रॉस-सेक्शन उपकरण रेडियल अधिग्रहित स्थान को कम करता है, जो मिनिएचराइज्ड कॉम्पैक्ट ट्रांसमिशन स्ट्रक्चरल डिज़ाइन मांगों से पूरी तरह मेल खाता है
3. तीन वैकल्पिक संरचनात्मक वेरिएंट (ओपन / सिंगल RS सील्ड / थिकेंड हेवी-लोड) सभी सामान्य कार्य स्थितियों को कवर करते हैं: साफ शुष्क, नम धूल भरा और भारी वैकल्पिक शॉक लोड वातावरण
4. घने नीडल रोलर व्यवस्था उत्कृष्ट रेडियल कठोरता और लोड क्षमता प्रदान करती है, लगातार स्टार्ट-स्टॉप इम्पैक्ट लोड के तहत स्थिर निरंतर मध्यम-गति संचालन
5. लाइटवेट स्टैम्प्ड स्टील केज समान रोलर मार्गदर्शन, कम घर्षण हानि और कुशल गर्मी अपव्यय सुनिश्चित करता है, जो लंबे-चक्र के नॉन-स्टॉप उपकरण संचालन के लिए है
6. कस्टमाइज़ेबल विकल्पों में डबल-साइडेड 2RS कम्पोजिट सील, C3 एनलार्ज्ड रेडियल क्लीयरेंस, स्टेनलेस स्टील एंटी-रस्ट ड्रॉन कप, OEM लेजर मार्किंग और हाई-टेम्परेचर वियर-रेसिस्टेंट ग्रीस फिलिंग शामिल हैं

ब्लाइंड होल हाउसिंग मशीनिंग प्रक्रियाओं को प्रभावी ढंग से सरल बनाता है और शाफ्ट-एंड कॉम्पैक्ट ट्रांसमिशन असेंबली के सेवा जीवन का विस्तार करता है

4. अनुप्रयोग

यह BK1516 / BK1516-RS / BK152116 मल्टी-स्पेक क्लोज्ड एंड नीडल रोलर बेयरिंग सेट निम्नलिखित कॉम्पैक्ट लाइट और मीडियम इंडस्ट्रियल इक्विपमेंट के लिए व्यापक रूप से मेल खाता है:

• मिनिएचर रिडक्शन गियरबॉक्स, छोटे ट्रांसमिशन बॉक्स ब्लाइंड होल शाफ्ट एंड सपोर्टिंग असेंबली
• हैंडहेल्ड इलेक्ट्रिक पावर टूल्स, गार्डन मिनी मशीनरी और लाइट एग्रीकल्चरल रोटरी मूविंग पार्ट्स
• टेक्सटाइल वीविंग लूम, छोटे प्रिंटिंग उपकरण टेंशन स्लाइडिंग रोलर यूनिट्स
• ऑटोमेशन मिनिएचर लीनियर स्लाइडिंग मैकेनिज्म और कैम शाफ्ट पोजिशनिंग कंपोनेंट्स
• छोटे हाइड्रोलिक कंट्रोल वाल्व, माइक्रो वॉटर पंप लाइटवेट रोटरी स्लाइडिंग असेंबली
• 15mm आंतरिक व्यास क्लोज्ड एंड ड्रॉन कप नीडल रोलर बेयरिंग उपकरण के लिए आफ्टरमार्केट रिप्लेसमेंट स्पेयर पार्ट्स

सीमित स्थापना स्थान वाले ब्लाइंड होल शाफ्ट-एंड इंडस्ट्रियल ट्रांसमिशन इक्विपमेंट के लिए आदर्श मल्टी-ऑप्शन हाई रेडियल लोड बेयरिंग समाधान

5. GQZ बेयरिंग क्यों चुनें

1. 25 साल का पेशेवर BK सीरीज क्लोज्ड एंड ड्रॉन कप नीडल रोलर बेयरिंग निर्माण अनुभव
2. तीन मॉडल अंतरराष्ट्रीय मानक BK15 सीरीज बेयरिंग के साथ पूरी तरह से आयामी रूप से इंटरचेंजेबल हैं, सुसंगत आयामी सहनशीलता और लोड प्रदर्शन संकेतक
3. पूर्ण OEM और ODM अनुकूलित सेवा डबल-साइडेड सीलिंग, स्टेनलेस स्टील शेल और विशेष क्लीयरेंस अनुकूलन का समर्थन करती है
4. पूर्ण-प्रक्रिया सख्त निरीक्षण: कच्चे माल की कठोरता परीक्षण, ड्रॉन कप स्टैम्पिंग परिशुद्धता, सीलिंग तंगी और डिलीवरी से पहले डायनामिक लोड फैटीग चक्र परीक्षण
5. पेशेवर बेयरिंग इंजीनियरिंग टीम 24 घंटे के भीतर ब्लाइंड होल हाउसिंग सहनशीलता और मिलान शाफ्ट कठोरता स्थापना मार्गदर्शन प्रदान करती है
6. स्थिर बड़े पैमाने पर बड़े पैमाने पर उत्पादन असेंबली लाइनें दीर्घकालिक मशीनरी उपकरण निर्माताओं के लिए तरजीही थोक थोक मूल्य के साथ

हम विश्वसनीय अक्षीय स्व-पोजिशनिंग प्रदर्शन, लंबे सेवा जीवन और वैश्विक औद्योगिक खरीदारों के साथ स्थिर दीर्घकालिक जीत-जीत सहयोग पर ध्यान केंद्रित करते हैं

6. गुणवत्ता नियंत्रण

• GCr15 क्रोम बेयरिंग स्टील की कच्ची सामग्री रासायनिक संरचना और सतह कठोरता निरीक्षण
• एकीकृत क्लोज्ड एंड आउटर ड्रॉन कप के लिए परिशुद्धता डीप ड्राइंग, ट्रिमिंग और फॉर्मिंग प्रोसेसिंग
• आंतरिक धातु तनाव को स्थिर करने और सतह पहनने के प्रतिरोध को बढ़ाने के लिए निरंतर तापमान गर्मी उपचार प्रक्रिया
• व्यापक प्रदर्शन परीक्षण: रेडियल क्लीयरेंस एकरूपता, नीडल रोलर व्यवस्था स्थिरता, डायनामिक/स्टैटिक लोड क्षमता और RS सील डस्ट-प्रूफ स्थायित्व
• एंटी-रस्ट पैकेजिंग और शिपमेंट से पहले प्रत्येक मॉडल के लिए समान रोलर असेंबली निरीक्षण और अलग आयामी और उपस्थिति पुनः निरीक्षण

ब्लाइंड होल हाउसिंग में स्थिर भारी रेडियल लोड संचालन की गारंटी के लिए बेयरिंग के प्रत्येक बैच पूर्ण नमूनाकरण पारस्परिक चक्र स्थायित्व परीक्षण पास करता है

7. अभी कोटेशन प्राप्त करें

यदि आपको मिनिएचर गियरबॉक्स और पावर टूल उपकरण के लिए उच्च-गुणवत्ता वाले BK1516 ओपन टाइप, BK1516-RS सिंगल सील्ड और BK152116 थिकेंड हेवी-लोड क्लोज्ड एंड ड्रॉन कप नीडल रोलर बेयरिंग की आवश्यकता है, तो हमें सीधे अपनी पूछताछ भेजें।
पूछताछ जमा करने के बाद आपको पूर्ण पेशेवर सहायक सेवाएं प्राप्त होंगी:

• 24 घंटे के भीतर तेज आधिकारिक फैक्ट्री कोटेशन उत्तर
• पेशेवर बेयरिंग इंजीनियरों द्वारा वन-ऑन-वन ब्लाइंड होल हाउसिंग सहनशीलता और मिलान शाफ्ट कठोरता पैरामीटर मिलान मार्गदर्शन
• डबल RS सील्ड वेरिएंट और स्टेनलेस स्टील एंटी-रस्ट ड्रॉन कप विकल्पों सहित अनुकूलित बेयरिंग समाधान सुझाव
• मिश्रित तीन-मॉडल संयुक्त थोक ऑर्डर के लिए प्रतिस्पर्धी प्रत्यक्ष फैक्ट्री थोक थोक मूल्य

विस्तृत औपचारिक कोटेशन प्राप्त करने के लिए प्रत्येक मॉडल की अपनी आवश्यक खरीद मात्रा और उपकरण संचालन वातावरण भेजें

8. अक्सर पूछे जाने वाले प्रश्न

Q1: BK1516-RS में प्रत्यय RS का क्या मतलब है?
A1: RS का मतलब क्लोज्ड एंड बेयरिंग के ओपन एंड पर स्थापित सिंगल-लिप NBR कॉन्टैक्ट रबर सील है, जिसका उपयोग धूल, कूलेंट और हल्की नमी को ब्लॉक करने के लिए किया जाता है।

Q2: BK1516 और BK152116 के बीच मुख्य अंतर क्या है?
A2: Fw और बाहरी व्यास आयाम पूरी तरह से सुसंगत हैं; BK152116 भारी-लोड इम्पैक्ट वर्किंग कंडीशन के लिए उपयुक्त, डायनामिक और स्टैटिक रेडियल लोड रेटिंग को बहुत बेहतर बनाने के लिए थिकेंड डेंस नीडल रोलर लेआउट को अपनाता है।

Q3: क्या BK सीरीज बेयरिंग बिना कठोर ग्राउंड शाफ्ट के काम कर सकते हैं?
A3: अनुशंसित नहीं। मिलान शाफ्ट की संपर्क सतह को आंतरिक रेसवे के रूप में काम करने और तेजी से बेयरिंग घर्षण विफलता से बचने के लिए HRC60-64 क्वेंचिंग कठोरता के साथ मिरर सुपरफिनिशिंग तक पहुंचना चाहिए।
