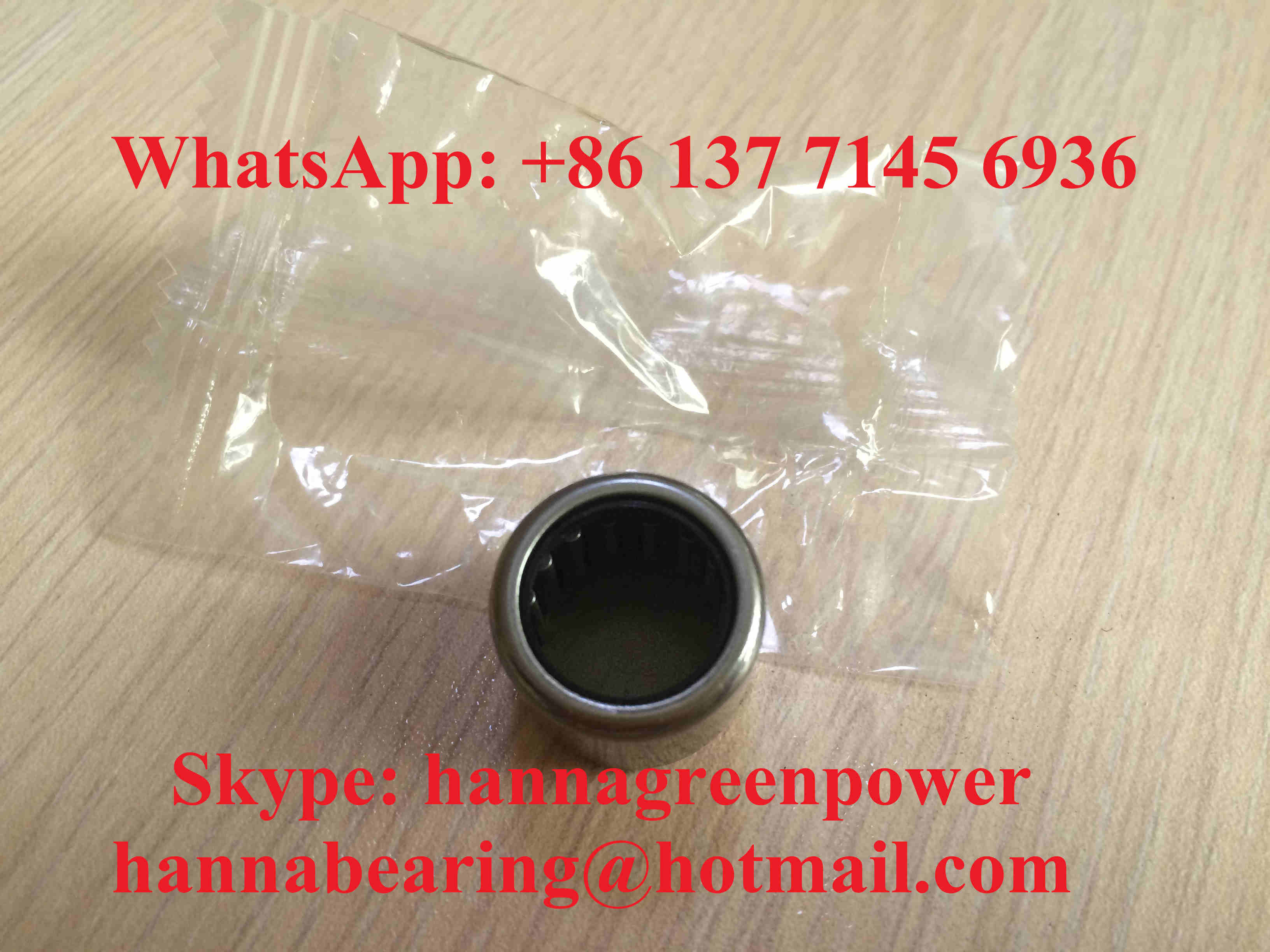

PA66 पिंजरे BK0408 BK0408TN मीट्रिक आकार सुई असर 4x8x8 मिमी

BK0408 और BK0408-TN लघु मीट्रिक एकल-पंक्ति बंद-अंत खींचा कप सुई रोलर असर बिना आंतरिक अंगूठी, एकीकृत सीमा आयाम Fw = 4 मिमी सुई विधानसभा आंतरिक व्यास,बाहरी व्यास D=8mm, कुल चौड़ाई C=8 मिमी. BK श्रृंखला एकीकृत एक टुकड़ा मुहरबंद स्टील बाहरी कप के साथ ठोस बंद नीचे टोपी है, जो अंधेरे छेद आवास के अंदर स्वचालित अक्षीय स्थिति प्राप्त करता है,अतिरिक्त स्नैप रिंगों को समाप्त करना, शाफ्ट कंधों और अंत टोपी लघु उपकरण की विधानसभा को सरल बनाने के लिए।

• BK0408: मानक स्टैम्प्ड पतली स्टील पिंजरे संस्करण, मजबूत प्रभाव प्रतिरोध, मध्यम गति प्रकाश सदमे के काम के वातावरण के लिए उपयुक्त;
• BK0408-TN: ग्लास फाइबर प्रबलित PA66 नायलॉन TN पिंजरे से लैस, हल्का वजन, कम घर्षण शोर, स्वच्छ, शांत लघु संचरण दृश्यों के लिए बेहतर उच्च गति स्थिरता।

घनी सुई रोलर व्यवस्था अल्ट्रा-पतले रेडियल क्रॉस-सेक्शन के तहत उच्च रेडियल लोड क्षमता प्रदान करती है।मिलान शाफ्ट सतह HRC60 ¢ 64 और दर्पण सुपरफिनिश करने के लिए आंतरिक raceway के रूप में कार्य करने के लिए बुझाना चाहिएयह श्रृंखला केवल शुद्ध रेडियल भार सहन करती है, जिसका व्यापक रूप से माइक्रो रिडक्शन गियरबॉक्स, लघु हैंडहेल्ड पावर टूल्स, छोटे कार्यालय उपकरण, कपड़ा माइक्रो तनाव रोलर्स,स्वचालन छोटे स्लाइडिंग घटकों और बेहद सीमित रेडियल स्थापना स्थान के साथ हल्के खिलौना ट्रांसमिशन इकाइयों.

एफडब्ल्यू (सुई के संयोजन का आंतरिक व्यास): 4 मिमी
बाहरी व्यास D: 8 मिमी
कुल चौड़ाई C: 8 मिमी
संरचनाः एकल पंक्ति बंद अंत खींचा कप सुई असर, कोई आंतरिक अंगूठी
बाहरी कप सामग्रीः GCr15 उच्च कार्बन क्रोम लेयरिंग स्टील
मानक रेडियल क्लीयरेंसः सीएन सामान्य क्लीयरेंस
न्यूनतम चम्फर r: 0.3 मिमी
आवश्यक मिलान शाफ्ट कठोरताः HRC60 ¢ 64 दर्पण superfinishing

पिंजरे का प्रकारः स्टैम्प्ड पतला कार्बन स्टील पिंजरा
गतिशील भार Cr: 1760 N
स्थिर भार कोरः 1370 एन
संदर्भ वसा सीमांत गतिः 22000 r/min
तेल स्नेहन सीमांत गतिः 26000 r/min
शुद्ध भारः 0.0016 किलोग्राम

पिंजरे का प्रकारः ग्लास फाइबर प्रबलित PA66 TN प्लास्टिक पिंजरे
गतिशील भार Cr: 1540 N
स्थिर भार कोरः 1070 एन
संदर्भ वसा सीमांत गतिः 28000 r/min
तेल स्नेहन सीमांत गतिः 40000 r/min
शुद्ध भारः 0.0018 किलोग्राम
ग्राहक के अनुरोध पर दो मॉडलों के पूर्ण आयामी चित्र और पूर्ण तकनीकी भार डेटा उपलब्ध हैं।

1. एकीकृत बंद तल टोपी स्व-स्थानिक डिजाइन, अतिरिक्त अक्षीय निर्धारण भागों के बिना अंधेरे छेद आवास में सीधे दबाया, कट लघु उपकरण भागों की संख्या और विधानसभा लागत
2. अल्ट्रा-मिनी परिमाण पतला रेडियल क्रॉस-सेक्शन बहुत उपकरण रेडियल कब्जा अंतरिक्ष को कम, सूक्ष्म कॉम्पैक्ट ट्रांसमिशन संरचनात्मक डिजाइन के लिए एकदम सही
3. दो पिंजरे विकल्प (स्टील / टीएन नायलॉन) विभिन्न कार्य मांगों के अनुरूप हैंः प्रभाव प्रतिरोध के लिए स्टील पिंजरे, अल्ट्रा-लो शोर और उच्च गति संचालन के लिए टीएन पीए 66 पिंजरे
4. कॉम्पैक्ट घने सुई लेआउट विश्वसनीय रेडियल कठोरता और लोड क्षमता, स्थिर निरंतर कम मध्यम गति परोक्ष संचालन प्रदान करता है
5. हल्के TN नायलॉन पिंजरे रोलिंग घर्षण को कम करता है, चल शोर को कम करता है और तेल की कमी विफलता के बिना उच्च गति घूर्णन चिकनी में सुधार करता है आसानी से
6. अनुकूलन योग्य विकल्पों में एकल आरएस रबर सील, सी 3 विस्तारित रेडियल क्लीयरेंस, स्टेनलेस स्टील एंटी-रस्ट ड्रॉ कप, ओईएम लेजर मार्किंग और कम तापमान स्नेहक भरने शामिल हैं

सूक्ष्म अंधा छेद आवास मशीनिंग को प्रभावी ढंग से सरल बनाना और लघु शाफ्ट-एंड ट्रांसमिशन असेंबली के सेवा जीवन का विस्तार करना

यह BK0408 / BK0408-TN लघु बंद अंत सुई रोलर असर सेट व्यापक रूप से निम्नलिखित सूक्ष्म हल्के कर्तव्य औद्योगिक और नागरिक उपकरणों के लिए मेल खाता हैः

• सूक्ष्म लघु कमी गियरबॉक्स, छोटे ट्रांसमिशन बॉक्स अंधा छेद शाफ्ट अंत समर्थन इकट्ठा
• मिनी हाथ के बिजली उपकरण, छोटे बगीचे इलेक्ट्रिक मिनी मशीनरी घूर्णी भागों
• कार्यालय परिशुद्धता छोटे उपकरण, कपड़ा सूक्ष्म loom तनाव स्लाइडिंग रोलर इकाइयों
• ऑटोमेशन लघु रैखिक स्लाइडिंग तंत्र और माइक्रो कैम शाफ्ट पोजिशनिंग घटक
• हल्के मॉडल खिलौने, छोटे घरेलू इलेक्ट्रिक हल्के रोटरी स्लाइडिंग इकट्ठा
• 4 मिमी आंतरिक व्यास के लघु बंद अंत खींचा कप सुई रोलर असर उपकरण के लिए बाद के बाजार के प्रतिस्थापन भागों

अंधा छेद शाफ्ट-एंड लघु ट्रांसमिशन उपकरण के लिए आदर्श दो विकल्प कॉम्पैक्ट उच्च गति माइक्रो असर समाधान

• पेशेवर लघु बीके श्रृंखला बंद अंत खींचा कप सुई रोलर असर विनिर्माण अनुभव के 25 साल
• दो मॉडल पूरी तरह से अंतरराष्ट्रीय मानक BK0408 श्रृंखला बीयरिंगों के साथ आयामी रूप से विनिमेय, लगातार बाहरी कप आयामी सहिष्णुता
• आरएस सीलिंग, स्टेनलेस स्टील खोल और विशेष क्लीयरेंस अनुकूलन का समर्थन करने वाली पूर्ण ओईएम और ओडीएम अनुकूलित सेवा
• पूरी प्रक्रिया का सख्त निरीक्षणः वितरण से पहले कच्चे माल की कठोरता का परीक्षण, गहरी ड्राइंग बनाने की सटीकता, पिंजरे के संयोजन की कस और गतिशील गति चक्र परीक्षण
• पेशेवर असर इंजीनियरिंग टीम 24 घंटे के भीतर माइक्रो अंधा छेद आवास सहिष्णुता और मिलान शाफ्ट कठोरता स्थापना मार्गदर्शन प्रदान करता है
• लघु उपकरण निर्माताओं के लिए दीर्घकालिक थोक थोक मूल्य के साथ स्थिर बड़े पैमाने पर उत्पादन असेंबली लाइनें

हम स्थिर अक्षीय स्थिति, कम शोर प्रदर्शन और वैश्विक औद्योगिक खरीदारों के साथ दीर्घकालिक जीत-जीत सहयोग पर ध्यान केंद्रित करते हैं

• कच्चे माल की रासायनिक संरचना और GCr15 क्रोम लेयरिंग स्टील की सतह कठोरता का निरीक्षण
• एकीकृत बंद अंत बाहरी खींचा कप के लिए परिशुद्धता गहरी ड्राइंग, ट्रिमिंग और गठन प्रसंस्करण
• बाहरी कप आंतरिक तनाव को स्थिर करने और पहनने के प्रतिरोध को बढ़ाने के लिए निरंतर तापमान गर्मी उपचार प्रक्रिया
• दो संस्करणों के लिए अलग-अलग प्रदर्शन परीक्षणः स्टील केज प्रभाव स्थायित्व, टीएन नायलॉन केज उच्च गति शोर और तापमान प्रतिरोध, रेडियल क्लीयरेंस एकरूपता
• सुई रोलर असेंबली का एक समान निरीक्षण और प्रति मॉडल के लिए अलग-अलग आयाम और उपस्थिति का पुनरीक्षण जंग रोधी पैकेजिंग और शिपमेंट से पहले
• प्रत्येक बैच को माइक्रो ब्लाइंड छेद आवासों में स्थिर रेडियल लोड संचालन की गारंटी के लिए पूर्ण नमूनाकरण चक्र स्थायित्व परीक्षण से गुजरता है

यदि आप उच्च गुणवत्ता वाले BK0408 स्टील पिंजरे और BK0408-TN PA66 नायलॉन पिंजरे लघु बंद अंत खींचा कप सुई रोलर असर माइक्रो गियरबॉक्स और मिनी बिजली उपकरण उपकरण के लिए की जरूरत है,हमें सीधे अपनी जांच भेजें.
आप पूछताछ भेजने के बाद पूर्ण पेशेवर सहायता सेवाएं प्राप्त करेंगे:

• 24 घंटे के भीतर तेजी से आधिकारिक कारखाने बोली प्रतिक्रिया
• एक-एक माइक्रो अंधा छेद आवास सहिष्णुता और मिलान शाफ्ट कठोरता पैरामीटर मिलान पेशेवर असर इंजीनियरों द्वारा मार्गदर्शन
• आरएस सील वेरिएंट और स्टेनलेस स्टील विरोधी जंग खींचा कप विकल्प सहित अनुकूलित असर समाधान सुझाव
• मिश्रित दो मॉडल के संयुक्त थोक आदेशों के लिए प्रतिस्पर्धी प्रत्यक्ष फैक्टरी थोक थोक मूल्य

विस्तृत औपचारिक उद्धरण प्राप्त करने के लिए प्रत्येक मॉडल और उपकरण ऑपरेटिंग वातावरण की अपनी आवश्यक खरीद मात्रा भेजें

Q1: BK0408-TN में प्रत्यय TN का क्या अर्थ है?
A1: TN का अर्थ है ग्लास फाइबर प्रबलित PA66 प्लास्टिक पिंजरा, हल्का, कम घर्षण और उच्च गति शांत संचालन के लिए उपयुक्त है।
Q2: BK0408 और BK0408-TN के बीच मुख्य अंतर क्या है?
A2: समान समग्र आयाम; BK0408 उच्च भार क्षमता और प्रभाव प्रतिरोध के साथ स्टील केज का उपयोग करता है; BK0408-TN उच्च सीमा गति और कम चलने वाले शोर के लिए नायलॉन केज का उपयोग करता है।
Q3: क्या BK श्रृंखला के बीयरिंग कठोर ग्राउंड शाफ्ट के बिना काम कर सकते हैं?
A3: अनुशंसित नहीं है। आंतरिक रेसवे के रूप में कार्य करने और तेजी से पहनने से बचने के लिए दर्पण खत्म के साथ मिलान शाफ्ट संपर्क सतह को HRC60?? 64 बुझाने की कठोरता तक पहुंचना चाहिए।
