बीआईसी |
संरचना | प्रकार ए कोणीय संपर्क गेंद |
प्रकार C रेडियल संपर्क गेंद (डीप ग्रूव बॉल) |
प्रकार X चार बिंदु संपर्क गेंद |
||
| REALI-SLIM |
खुला प्रकार |
केएए | प्रकार A-KAA | प्रकार C-KAA | प्रकार X-KAA | |
| केए | प्रकार A-KA | प्रकार C-KA | प्रकार X-KA | |||
| KB | प्रकार A-KB | प्रकार C-KB | प्रकार X-KB | |||
| केसी | प्रकार A-KC | प्रकार C-KC | प्रकार X-KC | |||
| केडी | प्रकार A-KD | प्रकार C-KD | प्रकार X-KD | |||
| KF | प्रकार A-KF | प्रकार C-KF | प्रकार X-KF | |||
| किलो | प्रकार A-KG | प्रकार C-KG | प्रकार X-KG | |||
| सीलबंद असर | न्यायपालिका | / | प्रकार C-JHA | प्रकार X-JHA | ||
| जीए | / | प्रकार C-JA | प्रकार X-JA | |||
| जेबी | / | प्रकार C-JB | प्रकार X-JB | |||
| यू.यू | / | प्रकार C-JU | प्रकार X-JU | |||
| जेजी | / | प्रकार C-JG | प्रकार X-JG | |||
| स्टेनलेस स्टील | एसएए | प्रकार A-SAA | प्रकार C-SAA | प्रकार X-SAA | ||
| एसए | प्रकार A-SA | प्रकार C-SA | प्रकार X-SA | |||
| एसबी | प्रकार A-SB | प्रकार C-SB | प्रकार X-SB | |||
| मीट्रिक श्रृंखला | 8 मिमी | प्रकार A-8mm | प्रकार C-8mm | प्रकार X-8mm | ||
| 13 मिमी | प्रकार A-13mm | प्रकार C-13mm | प्रकार X-13mm | |||
| 20 मिमी | प्रकार A-20mm | प्रकार C-20mm | प्रकार X-20mm | |||
| अति-पतला | अति-पतला | प्रकार ए अल्ट्रा-स्लिम | प्रकार C-अति-पतला |
प्रकार एक्स-अल्ट्रा-स्लिम |
||

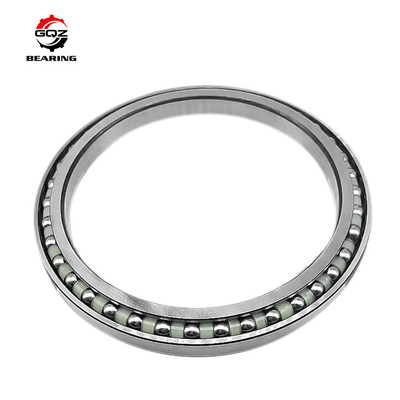

KA020CP0 रील-सिलम पतले अनुभाग वाले बीयरिंग (2x2.5x0.25 इंच) उच्च परिशुद्धता बॉल बीयरिंग निर्माता
A. रीयल-सिलम पतले-अनुभागीय असर पैरामीटर
ब्रांड- BYC
संरचना- रेडियल संपर्क गेंद
मॉडल संख्या-KA020CP0 पतला अनुभाग गेंद असर
आंतरिक अंगूठी- 2
बाह्य अंगूठी- 2.5
चौड़ाई ((इंच) - 025
वजन ((पाउंड) - 01
सामग्री- क्रोम स्टील/जीसीआर15/स्टेनलेस स्टील
परिशुद्धता ग्रेड- P5/P4/P2
स्नेहन का प्रकार- तेल
सामग्री (गोला) - स्टील की गेंद/सिरेमिक की गेंद
पंक्तियों की संख्या- एकल पंक्तियाँ
खंड प्रकार- पतला खंड
गुणवत्ता- उच्च गति, कम शोर और लंबा जीवन
B. KA020CP0 रीयल-सिलम पतले अनुभाग वाले असर विनिर्देश पत्रक
| मॉडल संख्या |
आकार (इंच) | भूमि व्यास (में) | पाउंड में क्षमता1 | वजन में पाउंड |
||||||||
| उबाऊ | बाहर व्यास |
भूमि दीया. L1 |
भूमि डाय. एल2 |
सी'बोरे दीया. L3 |
रेडियल | धक्का | एक क्षण | |||||
| स्थिर | डायन। | स्थिर | डायन। | स्थिर | डायन। | |||||||
| KA020CP0 | 2 | 2.5 | 2.186 | 2.314 | - | 680 | 393 | - | - | - | - | 0.1 |
C. प्रकार C-KA श्रृंखला रीयल-सिलम पतले अनुभाग वाले असर विवरण
उत्पाद की विशेषताएं
विभिन्न भार परिदृश्यों का समर्थन करने के लिए, रियल-स्लिम पतले अनुभाग के गोलाकार असर तीन बुनियादी प्रकारों में उपलब्ध हैंः रेडियल संपर्क (प्रकार C), कोणीय संपर्क (प्रकार A),और चार बिंदु संपर्क (प्रकार X) और विभिन्न आकारों में , या श्रृंखला (जैसे, केए, केबी, केसी, आदि) रील-स्लिम पतले अनुभाग के गोलाकार बीयरिंग विभिन्न विभाजक विकल्पों के साथ उपलब्ध हैं ताकि रोलिंग तत्वों को समान रूप से स्थान दिया जा सके और उनके बीच संपर्क को रोका जा सके।
श्रृंखला का परिचय
"कॉनराड इकट्ठे किए गए असर मुख्य रूप से रेडियल लोड के आवेदन के लिए डिज़ाइन किए गए हैं
किसी भी दिशा में अक्सर किसी अन्य असर के साथ संयोजन में प्रयोग किया जाता है".
सीरीज मॉडल नं.KA020CP0.KA025CP0.KA030CP0.KA035CP0.KA040CP0.KA042CP0.KA045CP0.KA047CP0.KA050CP0.KA055CP0.KA060CP0.KA065CP0.KA070CP0.KA075CP0.KA080CP0.KA090CP0.KA100CP0.KA110CP0.KA120CP0
आवेदन
रोबोटिक्स में अनुप्रयोग, निरीक्षण उपकरण, उपग्रह, कैमरे... कहीं भी सटीक स्थिति और हल्के डिजाइन महत्वपूर्ण हैं।
4कारखाना चित्र:
