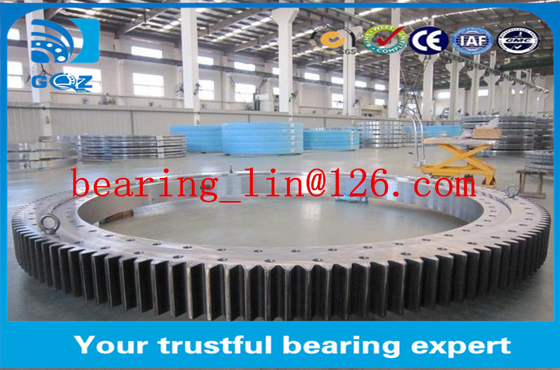

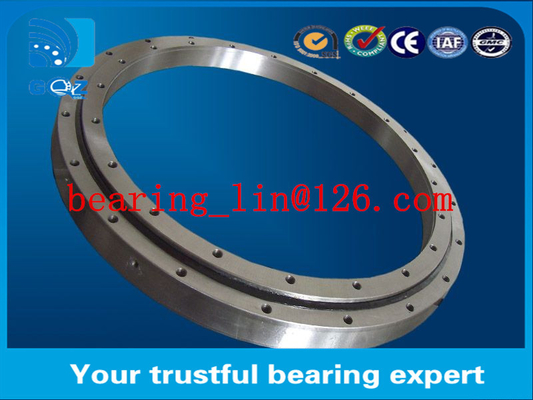

4 बिंदु संपर्क पतला अनुभाग असर छोटे घुमावदार असर 013.25.315 आंतरिक गियर डीएल
घुमावदार बीयरिंग बड़े आकार के बीयरिंग होते हैं जिनकी भारी भार सहन करने की क्षमता होती है, जो अक्षीय भार, रेडियल भार और झुकाव टोक़ को एक साथ समायोजित कर सकते हैं।इन बीयरिंगों में आम तौर पर माउंटिंग छेद होते हैंगियर के अंदर या बाहर गियर स्नेहन छेद और सील संयंत्र।
छोटे घुमावदार असर की विशेषताएं
♥कॉम्पैक्ट कॉन्फ़िगरेशन
♥हल्का वजन
♥अच्छी कठोरता
♥सुचारू रूप से चल रहा है
♥उच्च सटीकता
♥विश्वसनीय सुरक्षा
असरों के अनुप्रयोग उद्योगों जैसे इंजीनियरिंग/प्रोजेक्ट धातु विज्ञान में पाए जाते हैं,खनन, तेल,
रसायन,लाइट इंडस्ट्री,एयरक्राफ्ट,पोर्ट/कवे,जहाज,सैन्य उद्योग,इंस्ट्रूमेंट्स और मीटर आदि।
छोटे घुमावदार असर के लिए विनिर्देश
|
नहीं |
आंतरिक गियर |
बाहरी आकार |
स्थापना का आकार |
संरचना का आकार |
गियर पैरामीटर |
|||||||||||||||
|
D |
d |
H |
डी 1 |
डी2 |
n |
मिमी |
dm |
L |
n1 |
डी3 |
d1 |
H1 |
h |
b |
x |
एम |
डी |
z |
||
|
1 |
013.25.315 |
408 |
222 |
70 |
372 |
258 |
20 |
18 |
एम16 |
32 |
2 |
316 |
314 |
60 |
10 |
50 |
0 |
5 |
190 |
40 |
घुमावदार छल्ले में विभाजित किया जा सकता है
1चार बिंदु संपर्क गेंद घुमावदार असर
एकल पंक्ति चार बिंदु संपर्क घुमावदार असरः01 श्रृंखला,HS श्रृंखला,Q श्रृंखला
एकल पंक्ति के चार बिंदुओं के संपर्क वाले घुमावदार बीयरिंगों में कॉम्पैक्ट कॉन्फ़िगरेशन और हल्के वजन के साथ दो छल्ले होते हैं।जिसने एक ही समय में अक्षीय भार को स्वीकार करने वाले बीयरिंगों को बनायाइन बीयरिंगों का उपयोग घुमावदार कन्वेयर, वेल्डिंग मशीनों में पाया जा सकता है।मध्यम और समान आकार की उठाने वाली मशीनें और खुदाई करने वाली मशीनें और अन्य इंजीनियरिंग मशीनरी
1-HSB800,1-HSB820,1-HSB844,1-HSB855,1-HSB01,1-HSB900,1-HSB944,1-HSB955,1-HSB980,1-HSB1000,1-HSB1020,1-HSB1055,1-HSB1094,1-HSB1120,1-HSB1225,1-HSB1250, 1-HSB1400,1-HSW755,1-HSW800,1-HSW820,1-HSW820A,1-HSW844,1-HSW855,1-HSW900,1-HSW944,1-HSW955,1-HSW980,1-HSW1000,1-HSW1020,1-HSW1020A,1-HSW1055,1-HSW1094,1-HSW1120,1-HSW1220,1-HSW1220A,1-HSW1250,1-HSW1250A, 1-HSW1270,1-HSW1400,1-HSN755,1-HSN800,1-HSN820,1-HSN820A,1-HSN844,1-HSN855,1-HSN897,1-HSN900,1-HSN944,1-HSN955,1-HSN1000,1-HSN1020,1-HSN1020A,1-HSN1055,1-HSN1094,1-HSN1120,1-HSN1220,1-HSN1220A,1-HSN1250,1-HSN1250A,1-HSN1400,
2क्रॉस रोलर स्विंग लेयरिंग
एकल पंक्ति क्रॉस रोलर स्लीविंग लेयरिंग:11 श्रृंखला,HJ श्रृंखला
एकल पंक्ति के क्रॉस रोलर स्लीविंग बीयरिंग में दो रिंग होते हैं जिनकी कॉम्पैक्ट कॉन्फ़िगरेशन और हल्का वजन होता है।जो सटीक माउंटिंग सटीकता की आवश्यकता होती हैरोलर्स को क्रॉस में 1: 1 क्रमशः व्यवस्थित किया जाता है और वे एक ही समय में अक्षीय बल, झुकाव टोक़ और अपेक्षाकृत बड़े अक्षीय बल को स्वीकार कर सकते हैं।परिवहन,
इंजीनियरिंग मशीनरी और सैन्य औद्योगिक उत्पाद।
1-HJB844,1-HJB880,1-HJB900,1-HJB944,1-HJB980,1-HJB1000,1-HJB1020,1-HJB1094,1-HJB1120,1-HJB1220,1-HJB1250,1-HJB1360,1-HJB1400,1-HJB1435,1-HJB1540,1-HJB1600,1-HJB1700,1-HJB1800,1-HJW844,1-HJW879,1-HJW879A,1-HJW900,1-HJW944,1-HJW995,1-HJW1000,1-HJW1019,1-HJW101019A,1-HJW1094,1-HJW1120,1-HJW1219,1-HJW1219A,1-HJW1250,1-HJW1400,1-HJW1434,1-HJW1434A,1-HJW1539,1-HJW1539A,1-HJW1600,HJW1680X,HJW1680S,1-HJW1699,1-HJW1699A,1-HJW11800,1-HJN844,1-HJN865,1-HJN880,1-HJN880A,1-HJN900,1-HJN944,1-HJN1000,1-HJN1020,1-HJN1020A,1-HJN1094,1-HJN1100,1-HJN1120,1-HJN1220,1-HJN1220A,1-HJN1250,1-HJN1400,1-HJN1435,1-HJN1435A,1-HJN1540,1-HJN1540A,1-HJN1600, 1-HJN1700, 1-HJN1700A, 1-HJN1800,
पैकिंग
1. छोटे के लिएः एंटी-रस्ट तेल+वैक्यूम प्लास्टिक बैग+पेपर बॉक्स+लकड़ी का बॉक्स
2. बड़े के लिएः विरोधी जंग तेल + जलरोधी बेल्ट + पेशेवर बेल्ट + लकड़ी के बॉक्स
3आपकी मांग के अनुसार।
भुगतान की शर्तें
एल/सी, टी/टी, वेस्टर्न यूनियन, पेपैल, मनीग्राम
1टी/टी, वेस्टर्न यूनियन, पेपैल द्वारा 30% जमा, डिलीवरी से पहले 70%।
2. 100% एल/सी दृष्टि पर
स्लीविंग असर के बारे में हमारी सेवा
1उच्च परिशुद्धता कम घर्षण
2कारखाने की कीमत OEM सेवा
3.अल्प वितरण समय
4बड़े स्टॉक उपलब्ध हैं
5नमूने उपलब्ध हैं
6कई ब्रांडों का चयन किया जा सकता है और OEM सेवा
7विभिन्न भुगतान शर्तें ((एल/सी,टी/टी,डब्ल्यू,मनीग्राम,पेपैल)
8.आपके लिए सही परिवहन के तरीके ढूंढें ((छोटे आदेश,UPS/DHL/FEDEX आदि)
9औद्योगिक पैकेजिंग, वाणिज्यिक पैकेजिंग या आपकी आवश्यकता के अनुसार प्रदान करें।
10. हम असर निर्माताओं हैं, आप के लिए सभी प्रकार के गेंद और रोलर बीयरिंग प्रदान करते हैं
| असर मॉडल | CSXU090-2RS |
| सामग्री | बीयरिंग स्टील GCr15; अन्य |
| प्रकार | चार बिंदु संपर्क पतला अनुभाग गेंद असर |
| d (मिमी) | 228.6 |
| डी (मिमी) | 247.65 |
| बी (मिमी) | 12.7 |
| द्रव्यमान (किग्रा) | 0.53 |
| सटीकता |
P0, P6, P5, P4, P2 |
हम वर्तमान में CSXU090-2RS चार बिंदु संपर्क पतला अनुभाग गेंद के 280pcs है
स्टॉक में असर.यदि आप रुचि रखते हैं, बस हमें संपर्क करने के लिए स्वतंत्र महसूस ईमेल या फोन.
हम आपको सर्वोत्तम गुणवत्ता, सबसे अधिक प्रतिस्पर्धी मूल्य और सबसे कम वितरण समय सुनिश्चित करेंगे।
हमारे पास नीचे दिए गए आइटम भी हैं स्टॉक में। अधिक जानकारी के लिए, बस हमसे संपर्क करने के लिए स्वतंत्र महसूस करें।
|
असर मॉडल |
d (मिमी) |
D (मिमी) |
बी (मिमी) |
| CSXU040-2RS | 101,6 | 120,65 | 12,7 |
| CSXU045-2RS | 114,3 | 133,35 | 12,7 |
| CSXU050-2RS | 127 | 146,05 | 12,7 |
| CSXU055-2RS | 139,7 | 158,75 | 12,7 |
| CSXU060-2RS | 152,4 | 171,45 | 12,7 |
| CSXU065-2RS | 165,1 | 184,15 | 12,7 |
| CSXU070-2RS | 177,8 | 196,85 | 12,7 |
| CSXU075-2RS | 190,5 | 209,55 | 12,7 |
| CSXU080-2RS | 203,2 | 222,25 | 12,7 |
| CSXU090-2RS | 228,6 | 247,65 | 12,7 |
| CSXU100-2RS | 254 | 273,05 | 12,7 |
| CSXU110-2RS | 279,4 | 298,45 | 12,7 |
विशेषता
प्रकारः पतला अनुभाग बीयरिंग CSXU,चार बिंदु संपर्क बीयरिंग, प्रकार X, दोनों पक्षों पर सील
ऑपरेटिंग तापमानः -25°C से +120°C
