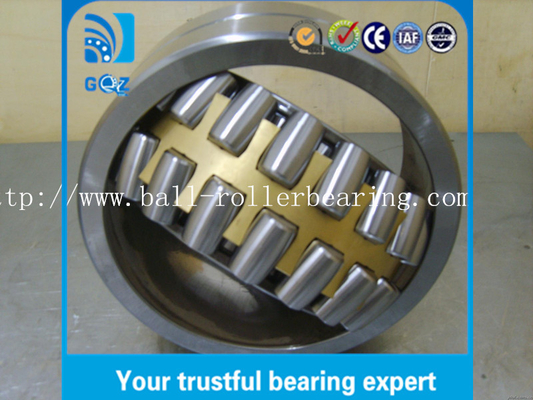

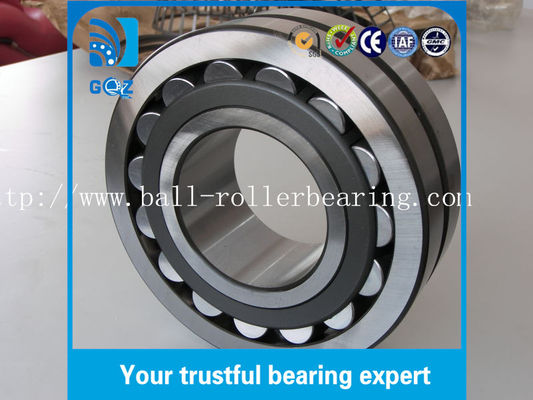

सुपर प्रेसिजन 22205 हाई स्पीड रोलर लेयरिंग CA केज 25 X 52 X 18 मिमी
स्व-संरेखित रोलर बीयरिंगों में एक आंतरिक अंगूठी होती है जिसमें दो रेसवे बीयरिंग अक्ष के कोण पर झुकाव रखते हैं, एक बाहरी अंगूठी जिसमें एक सामान्य गोलाकार रेसवे होता है, गोलाकार रोलर्स, पिंजरे औरकुछ डिजाइनों में, भी आंतरिक मार्गदर्शन के छल्ले या केंद्र के छल्ले.
अधिकांश गोलाकार रोलर बीयरिंगों को रोलर्स की दो पंक्तियों के साथ डिज़ाइन किया गया है, जिससे उन्हें बहुत भारी रेडियल भार और भारी अक्षीय भार सहन करने की अनुमति मिलती है। रोलर्स की एक पंक्ति वाले डिजाइन भी हैं,कम रेडियल भार के लिए उपयुक्त और लगभग कोई अक्षीय भार नहींइन्हें "बैरल रोलर बीयरिंग" या "टननलेजर" भी कहा जाता है और आमतौर पर 202 और 203 श्रृंखला में उपलब्ध हैं।
असर का आंतरिक डिजाइन आईएसओ द्वारा मानकीकृत नहीं है, इसलिए यह विभिन्न निर्माताओं और विभिन्न श्रृंखलाओं के बीच भिन्न होता है। कुछ विशेषताएं जो विभिन्न असरों में मौजूद हो सकती हैं या नहीं हो सकती हैंः
>आंतरिक या बाहरी अंगूठी में स्नेहन विशेषताएं
>मध्य फ्लैंज
>गाइड रिंग या सेंटर रिंग
>एकीकृत सील
>बंदूक
गोलाकार रोलर बीयरिंगों के बाहरी आयाम मानक आईएसओ 15 में आईएसओ द्वारा मानकीकृत हैं:1998गोलाकार रोलर बीयरिंगों की कुछ सामान्य श्रृंखलाएं हैंः
213 श्रृंखला स्व-संरेखण रोलर असर
222 श्रृंखला स्व-संरेखण रोलर असर
223 सीरीज स्व-संरेखण रोलर असर
सीरीज 230 स्व संरेखित रोलर असर
सीरीज 231 स्व-संरेखण रोलर असर
232 श्रृंखला स्व-संरेखण रोलर असर
238 श्रृंखला स्व-संरेखित रोलर असर
239 श्रृंखला स्व-संरेखित रोलर असर
240 सीरीज स्व-संरेखण रोलर असर
241 सीरीज स्व-संरेखण रोलर असर
248 सीरीज स्व-संरेखण रोलर असर
249 सीरीज स्व-संरेखण रोलर असर
|
असर संख्या |
सीमा आयाम ((मिमी) |
मूल भार रेटिंग्स (kN) |
सीमांत गति ((आरपीएम) |
द्रव्यमान ((किग्रा) |
|||||
|
आईकेजी |
d |
D |
बी |
मिनट |
सीआर |
कॉर |
वसा |
तेल |
(करीब) |
|
22205 |
25 |
52 |
18 |
1 |
36.5 |
36 |
6,500 |
10,000 |
0.186 |
|
22206 |
30 |
62 |
20 |
1 |
49 |
49 |
5,700 |
8,800 |
0.287 |
|
22207 |
35 |
72 |
23 |
1.1 |
69.5 |
71 |
4,900 |
7,500 |
0.446 |
|
22208 |
40 |
80 |
23 |
1.1 |
79 |
88.5 |
4,300 |
6,600 |
0.526 |
|
22209 |
45 |
85 |
23 |
1.1 |
82.5 |
95 |
3,800 |
5,900 |
0.584 |
|
22210 |
50 |
90 |
23 |
1.1 |
86 |
102 |
3,500 |
5,300 |
0.63 |
|
22211 |
55 |
100 |
25 |
1.5 |
118 |
144 |
3,200 |
4,900 |
0.808 |
|
22212 |
60 |
110 |
28 |
1.5 |
115 |
147 |
2,900 |
4,500 |
1.15 |
|
22213 |
65 |
120 |
31 |
1.5 |
143 |
179 |
2,700 |
4,200 |
1.5 |
|
22214 |
70 |
125 |
31 |
1.5 |
154 |
201 |
2,500 |
3,900 |
1.55 |
|
22215 |
75 |
130 |
31 |
1.5 |
166 |
223 |
2,300 |
3,600 |
1.65 |
|
22216 |
80 |
140 |
33 |
2 |
213 |
277 |
2,200 |
3,400 |
1.99 |
|
22217 |
85 |
150 |
36 |
2 |
251 |
320 |
2,100 |
3,200 |
2.49 |
|
22218 |
90 |
160 |
40 |
2 |
292 |
385 |
1,900 |
3,000 |
3.24 |
|
22219 |
95 |
170 |
43 |
2.1 |
294 |
390 |
1,800 |
2,800 |
4.1 |
|
22220 |
100 |
180 |
46 |
2.1 |
315 |
415 |
1,700 |
2,700 |
4.95 |
|
22222 |
110 |
200 |
53 |
2.1 |
410 |
570 |
1,600 |
2,400 |
7.2 |
|
22224 |
120 |
215 |
58 |
2.1 |
485 |
700 |
1,400 |
2,200 |
9.1 |
|
22226 |
130 |
230 |
64 |
3 |
570 |
790 |
1,300 |
2,000 |
11.2 |
|
22228 |
140 |
250 |
68 |
3 |
685 |
975 |
1,200 |
1,900 |
14 |
|
22230 |
150 |
270 |
73 |
3 |
775 |
1,160 |
1,100 |
1,700 |
18.1 |
|
22232 |
160 |
290 |
80 |
3 |
870 |
1,290 |
1,000 |
1,600 |
22.7 |
|
22234 |
170 |
310 |
86 |
4 |
1,000 |
1,520 |
980 |
1,500 |
28 |
|
22236 |
180 |
320 |
86 |
4 |
1,040 |
1,610 |
920 |
1,400 |
29.3 |
|
22238 |
190 |
340 |
92 |
4 |
1,160 |
1,810 |
860 |
1,300 |
36.6 |
|
22240 |
200 |
360 |
98 |
4 |
1,310 |
2,010 |
820 |
1,300 |
44 |
|
22244 |
220 |
400 |
108 |
4 |
1,580 |
2,460 |
730 |
1,100 |
60.4 |
|
22248 |
240 |
440 |
120 |
4 |
1,940 |
3,100 |
660 |
1,000 |
81.7 |
|
22252 |
260 |
480 |
130 |
5 |
2,230 |
3,600 |
610 |
930 |
106 |
|
22256 |
280 |
500 |
130 |
5 |
2,310 |
3,800 |
560 |
860 |
112 |
|
22260 |
300 |
540 |
140 |
5 |
2,670 |
4,350 |
510 |
790 |
141 |
IKG से गोलाकार रोलर बीयरिंग, जिसमें प्रकारों की एक विस्तृत श्रृंखला शामिल है- E प्रकार, CCW33 प्रकार, CAW33 प्रकार। और बोर आमतौर पर सिलेंडर बोर और कॉपर बोर में होते हैं। K(1:12), K30(1:30।सामान्यतः C3 में क्लेरेंस.
स्व-संरेखित रोलर असर अनुप्रयोगः
> गियरबॉक्स
> पवन टरबाइन
> निरंतर कास्टिंग मशीन
> सामग्री हैंडलिंग
> पंप
> यांत्रिक पंखे और ब्लोअर
> खनन और निर्माण उपकरण
> पल्स और पेपर प्रसंस्करण उपकरण
> समुद्री प्रणोदन और अपतटीय ड्रिलिंग
> ऑफ रोड वाहन
... ...
स्वयं संरेखित रोलर असर सामग्री रेल
मूल रूप से, स्व-संरेखित रोलर असर के कई सामान्य डिजाइन हैं, प्रत्येक विभिन्न व्यापार-बंद प्रदान करता है। वे कई अलग-अलग सामग्रियों से बने हो सकते हैं, जिनमें शामिल हैंः स्टेनलेस स्टील,क्रोम स्टील, और सिरेमिक (सिलिकॉन नाइट्राइड (Si3N4)) । एक हाइब्रिड बॉल लेयरिंग सिरेमिक गेंदों और धातु की दौड़ के साथ एक लेयरिंग है।हम आपको सामान्य स्व-संरेखण रोलर असर 22205 CAW33C3 के लिए सामग्री दिखाएंगे .
GCr15: आंतरिक, बाहरी अंगूठी और रोलर शरीर के लिए आधार सामग्री
उच्च कार्बन क्रोम असर स्टील (GCr15) असर रिंग और रोलिंग तत्वों के लिए मानक सामग्री है, अनुरोध पर कार्बन स्टील और स्टेनलेस स्टील का भी उपयोग किया जाएगा।Gcr15 की रासायनिक संरचना नीचे दी गई तालिका में दी गई है.
पीएस: सामग्री का चयन मुख्य रूप से विनिर्माण मात्रा और विधि द्वारा किया जाता है। बड़े पैमाने पर बीयरिंगों के लिए, पिंजरे अक्सर स्टैम्प शीट-मेटल या इंजेक्शन मोल्ड पॉलीआमाइड से होते हैं,जबकि कम मात्रा वाले निर्माताओं या कम मात्रा वाली श्रृंखलाओं में अक्सर मशीनीकृत पीतल या मशीनीकृत इस्पात के पिंजरे होते हैंकुछ विशिष्ट अनुप्रयोगों के लिए, कोटिंग के लिए विशेष सामग्री (जैसे पीटीएफई लेपित वाइब्रेटरी आवेदन के लिए बेलनाकार बोर) को अपनाया जाता है।
लेयरिंग स्टील की रासायनिक संरचनाः
विभिन्न देशों में सामग्री Gcr15 के लिए इंटरचैज तालिकाः
पिंजरे की सामग्रीः
अन्य प्रकार के निर्माणों में वे विशिष्ट पिंजरे के आकार के आधार पर रोलर्स की संख्या को कम कर सकते हैं।और इस प्रकार लोड क्षमता को कमपिंजरों के बिना दो उत्तल सतहों को एक-दूसरे पर ढककर स्पर्श स्थिति को स्थिर किया जाता है।एक पिंजरे के साथ स्पर्श स्थिति एक मिलान उत्तल सतह में एक उत्तल सतह के स्लाइडिंग द्वारा स्थिर हैकैजेड रोलर बीयरिंग का आविष्कार जॉन हैरिसन ने 18वीं शताब्दी के मध्य में क्रोनोग्राफ पर अपने काम के हिस्से के रूप में किया था।युद्धकाल की इस्पात की कमी के दौरान प्रतिस्थापन योग्य कपों से जुड़े साइकिल पहियों के बीयरिंगों के लिए पिंजरे वाले बीयरिंगों का अधिक बार उपयोग किया गया था.
* इस्पात पिंजरा
आम तौर पर, एचएफ या सीआरसी पिंजरे दबाव स्टील रिबन पिंजरे और दबाव स्टील स्नैप पिंजरे हैं। अतिरिक्त उच्च गति आवेदन के लिए, सिंथेटिक राल, स्टेनलेस स्टील, नायलॉन का उपयोग अनुरोध पर किया जाएगा।
| स्टील ग्रेड | रासायनिक संरचना (%) | ||||||
| JISG 3141 एसपीसीसी |
सी | हाँ | एमएन | पी | एस | नि | सीआर |
| <0.12 | - | <0.5 | <0.04 | <0.045 | - | - | |
पीतल का पिंजरा
इसकी रासायनिक विशेषताओं के कारण, इसका उपयोग मुख्य रूप से छोटे और मध्यम आकार के असर और अपेक्षाकृत उच्च तापमान वाले कुछ कार्य वातावरण के लिए किया जाता है।
* नायलॉन पिंजरा
पीतल के पिंजरे के समान, नायलॉन के पिंजरे की अपनी रासायनिक विशेषता है, इसका उपयोग मुख्य रूप से -40 से +125 डिग्री के कार्य वातावरण के तापमान के लिए किया जाता है।पोस्ट लोकप्रिय materail PA66 है और खरीदार ग्लास फाइबर सुदृढीकरण जोड़ा चुन सकते हैं, शक्ति और लोच बढ़ाने के लिए।
इस्पात और पीतल के पिंजरे की तुलना में, इसमें बेहतर सटीकता है, और वजन में हल्का है, जो कि अनुप्रयोग में महसूस करने में सहायक है
आधुनिक मांग के लिए बिजली के लिए ऑटोमोबाइल कार.
धूल से बचाव और सील रिंग
* धूल से बचाव
एसपीसीसी ढाल के लिए मुख्य सामग्री है, और कार्बन स्टील और स्टेनलेस स्टील, जैसे एआईएसआई -300 का उपयोग अनुरोध पर किया जा सकता है।
* मुहर की अंगूठी
एनबीआर मानक सील सामग्री है जिसका हम उपयोग करते हैं, जबकि फ्लोरोकार्बन, सिलिकॉन और टेफ्लॉन सील आमतौर पर उच्च तापमान के लिए निर्दिष्ट होते हैं।
| रेल सामग्री | ASTM D1418 नाम | तापमान सीमा | कठोरता | विशेषताएं | प्रतिबंध |
| (किनारा ए) | |||||
| नाइट्राइल बुटाड्यूने रबर | एनबीआर | -40°C~120°C | 40-90 | कम संपीड़न | उच्च तापमान स्थितियों के लिए अनुपयुक्त; सूर्य और रसायनों के संक्षारण के संपर्क में नहीं आना |
| उच्च लचीलापन | |||||
| उच्च जंग प्रतिरोध | |||||
| उच्च तेल प्रतिरोध | |||||
| सिलिकॉन रबड़ | एमक्यू/पीएमक्यू वीएमक्यू/पीवीएमपी |
-70°C~200°C | २५-८० | उच्च तापमान प्रतिरोध | खराब सतह घर्षण प्रदर्शन और दरार प्रतिरोध, उच्च पहनने के प्रतिरोध |
| सूखी प्रतिरोध | |||||
| धूप प्रतिरोध | |||||
| ओजोन के प्रति प्रतिरोध | |||||
| हाइड्रोजनीकृत (नाइट्रिल-बुटाडीन रबर) |
HNBR/NEM | -35°C~65°C | 50-90 | गर्मी प्रतिरोध उच्च लचीलापन रासायनिक प्रतिरोध |
उच्च तापमान की स्थितियों के लिए अनुपयुक्त और सूर्य के संपर्क और रसायनों के संक्षारण से बचना चाहिए |
| फ्लोरो रबर | एफकेएम/एफपीएम | -28°C~200°C | 50-95 | उच्च तापमान प्रतिरोध महत्वपूर्ण रासायनिक प्रतिरोध पेट्रोलियम उत्पादों के लिए संक्षारण प्रतिरोध |
यह कम तापमान की कार्य परिस्थितियों के लिए उपयुक्त नहीं है। |
| एसीएम रबर | एसीएम रबर | -18°C~175°C | 40-90 | गर्म तेल के प्रति अधिक प्रतिरोध | खराब जलरोधक प्रदर्शन; |
| सूर्य के प्रकाश और ओजोन | अति-कम तापमान की कामकाजी स्थिति के लिए अनुपयुक्त | ||||
| उच्च दरार प्रतिरोध | |||||
|
चेतावनी:फ्लोरो रबर 200 से कम की सामान्य कामकाजी स्थिति में सुरक्षित और हानिरहित है°C, लेकिन अगर तापमान 300 के अंतिम तापमान से अधिक है यह धुआं दे देंगे°Cयह स्टील के ट्यूबों को काटने के लिए ज्वाला के बराबर है। धुआं की सांस लेने से मानव शरीर को नुकसान होता है, जिसमें आंखें भी शामिल हैं। इसके अलावा, धुआं को त्वचा के संपर्क में आने से बचना चाहिए। |
|||||
|
|
