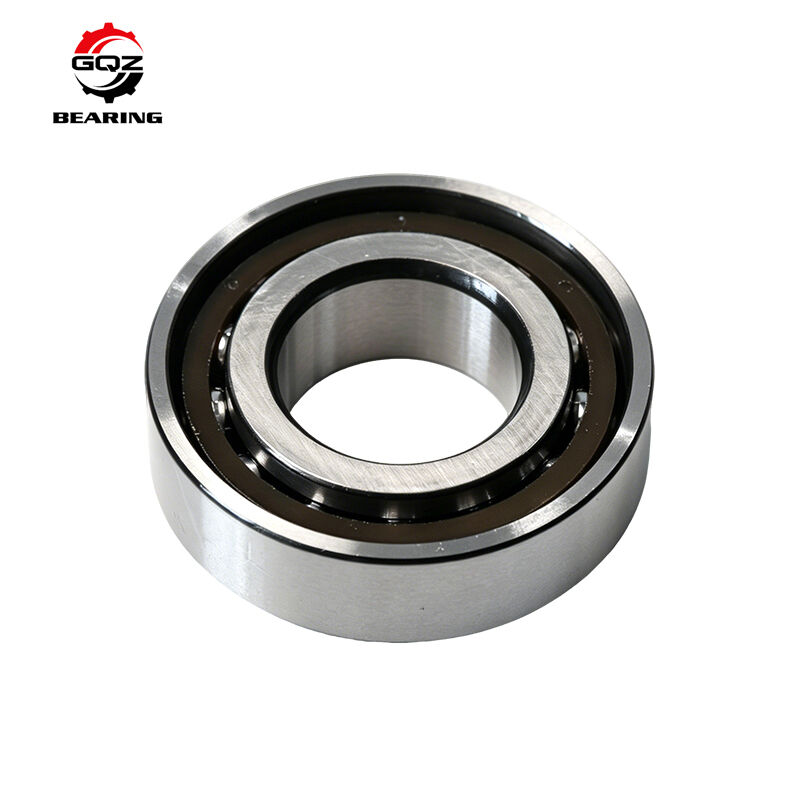

जीक्यूजेड एस7204सीडी/एचसी हाइब्रिड सिरेमिक सिंगल रो एंगुलर कॉन्टैक्ट बॉल बेयरिंग 20×47×14मिमी 15° कॉन्टैक्ट एंगल ओपन टाइप

S7204CD/HC सुपर सटीक एकल पंक्ति कोण संपर्क गेंद असर है।

• एस: सार्वभौमिक मिलान डिजाइन
• सीडी: 15° संपर्क कोण, उच्च क्षमता डी आंतरिक ज्यामिति
• एचसी: हाइब्रिड निर्माण, स्टील आंतरिक और बाहरी छल्ले + सिलिकॉन नाइट्राइड सिरेमिक रोलिंग तत्वों के साथ विद्युत इन्सुलेशन क्षमता

खुली संरचना परिसंचारी तेल स्नेहन का समर्थन करती है। यह संयुक्त रेडियल भार और एकतरफा अक्षीय भार को सहन करती है। एकल असर को वापस-टू-बैक (डीबी) में व्यवस्थित किया जा सकता है,दो दिशाओं के अक्षीय भारों का सामना करने के लिए आमने-सामने (डीएफ) या टैंडेम (डीटी). सिरेमिक गेंदों उच्च घूर्णन गति पर केन्द्रापसारक बल को कम, विद्युत कटाव और कम ऑपरेटिंग तापमान को रोकने. व्यापक रूप से उच्च गति सीएनसी धुरी पर अपनाया,आवृत्ति रूपांतरण सर्वो मोटर्स, गोलाकार पेंच समर्थन और उच्च परिशुद्धता घूर्णी उपकरण आवारा वर्तमान क्षति के लिए अतिसंवेदनशील हैं।

आपकी पूछताछ पर 24 घंटे के भीतर औपचारिक उद्धरण भेजा जाएगा।

मॉडल

S7204CD/HC

आयाम

d20 mm, D47 mm, B14 mm

मिन चम्फेर r

1 मिमी

शुद्ध भार

लगभग 0.092 किलो

संरचना

एकल पंक्ति कोण संपर्क गेंद असर

संपर्क कोण

15°

सामग्री

आंतरिक/बाहरी अंगूठीः GCr15 असर स्टील; रोलिंग तत्वः Si3N4 सिरेमिक गेंदों; मशीनीकृत फेनोलिक राल पिंजरे

संरचना का रूप

सील के बिना खुला प्रकार

मूल गतिशील भार Cr

11900 N

मूल स्थिर भार C0r

5850 N

सीमांत गति (तेल स्नेहन)

48000 आरपीएम

अतिरिक्त जानकारी

पूर्ण आयाम चित्र और भार डेटा अनुरोध पर उपलब्ध हैं।

1. एचसी हाइब्रिड सिरेमिक रोलिंग तत्व इन्सुलेशन प्रदर्शन प्राप्त करते हैं, प्रभावी रूप से विद्युत पिटिंग जंग से बचते हैं
2. 15° सीडी उच्च क्षमता संरचना उच्च गति प्रदर्शन और भार वहन क्षमता को संतुलित करती है
3. S सार्वभौमिक मिलान डिजाइन, साइट पर विभिन्न डुप्लेक्स जोड़े स्थापना मोड के लिए लचीला
4. कम घनत्व वाले सिरेमिक गेंदों ने केन्द्रापसारक भार को काट दिया, सभी स्टील बीयरिंगों की तुलना में उच्च सीमा गति का एहसास किया
5. खुली डिजाइन लंबी अवधि के उच्च गति परिशुद्धता संचालन के लिए निरंतर परिसंचारी तेल स्नेहन को अनुकूलित करती है
6. अनुकूलन योग्यः पी4/पी5 परिशुद्धता ग्रेड, कई प्रीलोड वर्ग, ओईएम लेजर मार्किंग, समर्पित उच्च गति वसा

• उच्च गति वाली ऊर्ध्वाधर और क्षैतिज मशीनिंग केंद्र मुख्य धुरी
• चर आवृत्ति सर्वो मोटर और जनरेटर घूर्णी शाफ्ट
• परिशुद्धता गेंद शिकंजा स्थिर अंत समर्थन इकट्ठा
• उच्च गति पीसने की मशीनें और स्वचालन सटीक ट्रांसमिशन इकाइयां
• भटकती विद्युत धारा और विद्युत संक्षारण के जोखिम के संपर्क में आने वाला घूर्णी उपकरण

25 साल के पेशेवर असर निर्माता, उत्पादों को दुनिया भर में निर्यात किया जाता है।

सिरेमिक बॉल की गोलता और सतह की गुणवत्ता पर सख्त निरीक्षण।

उच्च परिशुद्धता आवश्यकताओं को पूरा करने के लिए अल्ट्रा-प्रेसिजन रेसवे सुपरफिनिशिंग।

युग्मन लेआउट और प्रीलोड चयन के लिए 24 घंटे तकनीकी सहायता।

मशीनरी वितरकों के लिए पर्याप्त स्टॉक।

सटीक आयाम और स्थिर सेवा प्रदर्शन।

GCr15 रिंग शमन और टेम्परिंग कठोरता निरीक्षण

सिलिकॉन नाइट्राइड सिरेमिक गेंद आयाम छँटाई और सतह दोष का पता लगाने

रेसवे की सतहों के लिए सटीक सुपरफिनिशिंग

संपर्क कोण, आंतरिक रिक्ति और घूर्णन कंपन परीक्षण

यदि आपको S7204CD/HC हाइब्रिड सिरेमिक कोणीय संपर्क बीयरिंग की आवश्यकता है:

नीचे दिए गए समर्थन प्राप्त करने के लिए पूछताछ भेजें:

• 24 घंटे के भीतर त्वरित उद्धरण
• डीबी/डीएफ मिलान किए गए सेट समाधान परामर्श
• वैकल्पिक परिशुद्धता ग्रेड और प्रीलोड चयन
• प्रतिस्पर्धी प्रत्यक्ष कारखाना मूल्य
• पूर्ण डेटाशीट और औपचारिक प्रस्ताव के लिए हमारी बिक्री टीम से संपर्क करें।
