| ब्रांड नाम: | GQZ |
| मॉडल नंबर: | आरयू445जी |
| न्यूनतम आदेश मात्रा: | 5पीसी |
| कीमत: | $350- $400 |
| डिलीवरी का समय: | आपके भुगतान प्राप्त होने के 3 कार्य दिवस |
| भुगतान की शर्तें: | टी/टी या वेस्टर्न यूनियन या पेपैल |

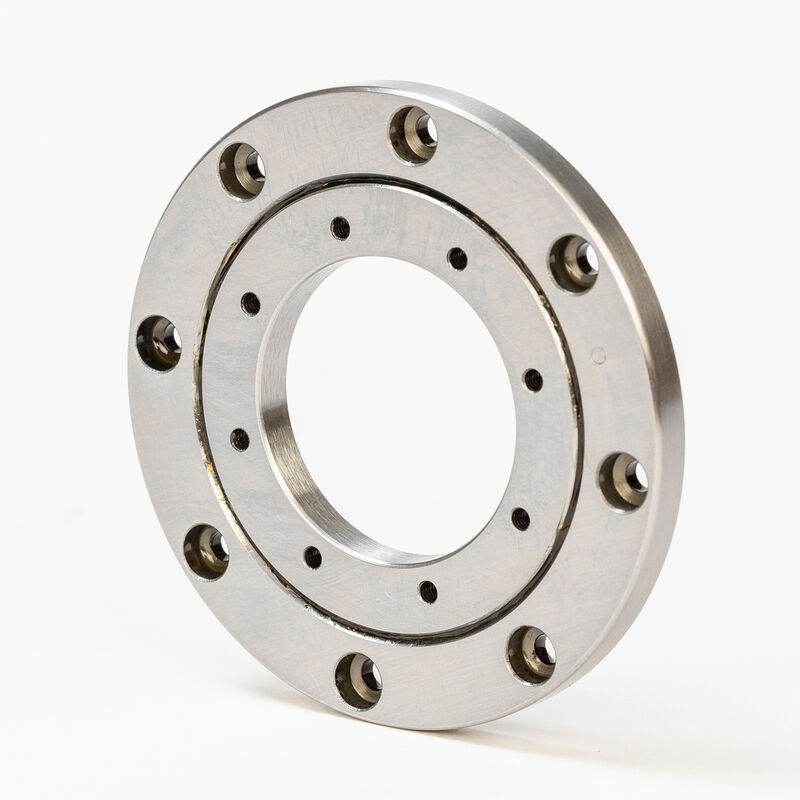

दRU445G क्रॉस रोलर असरयह एक भारी शुल्क, एकीकृत अंगूठी घूर्णी समाधान है जो अधिकतम संरचनात्मक स्थिरता के लिए डिज़ाइन किया गया है।दोनों आंतरिक और बाहरी छल्ले पर छेद, मानक बोल्ट का उपयोग करके लचीली स्थापना की अनुमति देता है। अपने बड़े पैमाने पर 350 मिमी और 540 मिमी बाहरी व्यास के साथ, RU445G उद्योग मानक हैबड़े पैमाने पर सीएनसी घूर्णी टेबल,भारी पेलोड रोबोट बेस, औरउच्च टोक़ वाले मेडिकल गैन्ट्री.
दोहरी-थ्रू-होल डिजाइनःदोनों रिंगों पर एकीकृत छेद अधिकतम सुरक्षा के लिए पार-बोल्ट माउंटिंग को सरल बनाते हैं।
अत्यधिक स्थिर भारः473 kN तक का समर्थन करने के लिए डिज़ाइन किया गया है, जिससे यह भारी औद्योगिक मशीनरी के लिए आदर्श है।
उच्च झुकाव क्षण कठोरताःक्रॉस-रोलर ज्यामिति पारंपरिक गोलाकारों की 3 गुना कठोरता प्रदान करती है।
एकीकृत अंगूठी संरचनाःएक टुकड़ा निर्माण उच्च घूर्णन सटीकता और उच्च गति सुनिश्चित करता है।
प्रतिक्रिया मुक्त प्रदर्शन:फैक्ट्री-सेट प्री-लोड विकल्प सटीक कार्यों के लिए चिकनी, खेल मुक्त गति प्रदान करते हैं।
| पैरामीटर | RU445G विवरण |
| मॉडल | RU445G (थ्रू-होल टाइप) |
| आंतरिक व्यास (आईडी) | 350 मिमी |
| बाहरी व्यास (OD) | 540 मिमी |
| चौड़ाई (एच) | 45 मिमी |
| प्रकार | क्रॉस रोलर स्लीविंग लेयरिंग |
| संरचना | एकीकृत अंगूठी, क्रॉस सिलेंडर रोलर्स |
| सामग्री | असर स्टील (GCr15) |
| गतिशील भार (सी) | 222 kN |
| स्थिर भार (C0) | 473 kN |
| मास | 35.4 किलो |
| सटीकता वर्ग | P5 / P4 / P2 वैकल्पिक |
| आवेदन | भारी रोबोटिक्स, रोटरी टेबल, सीटी स्कैनर |
भारी औद्योगिक रोबोटिक्स:बड़े पेलोड वाले औद्योगिक रोबोट हाथों के लिए मुख्य घूर्णन अक्ष।
सीएनसी मशीनिंग केंद्र:बड़े पैमाने पर चौथी/पांचवीं धुरी की घूर्णी टेबल और ऊर्ध्वाधर ड्रिलिंग मिल।
चिकित्सा प्रौद्योगिकीःभारी शुल्क वाले सीटी स्कैनर और एमआरआई उपकरण के लिए सटीक रोटेशन।
एयरोस्पेस और रडारःउच्च टोक़ वाले एंटीना आधार और उपग्रह ट्रैकिंग माउंट।
| मॉडल | d | D | बी | सी | को | किलो |
|---|---|---|---|---|---|---|
| RU28 | 10 | 52 | 8 | 2.91 | 2.43 | 0.12 |
| RU42 | 20 | 70 | 12 | 7.35 | 8.35 | 0.29 |
| - | 25 | 80 | 12 | 8.61 | 10.6 | 0.4 |
| RU66 | 35 | 95 | 15 | 17.5 | 22.3 | 0.66 |
| RU85 | 55 | 120 | 15 | 20.3 | 29.5 | 1 |
| RU124 | 80 | 165 | 22 | 33.1 | 50.9 | 2.6 |
| RU124G | 80 | 165 | 22 | 33.1 | 50.9 | 2.6 |
| RU124X | 80 | 165 | 22 | 33.1 | 50.9 | 2.6 |
| RU148 | 90 | 210 | 25 | 49.1 | 76.8 | 4.9 |
| RU148G | 90 | 210 | 25 | 49.1 | 76.8 | 4.9 |
| RU148X | 90 | 210 | 25 | 49.1 | 76.8 | 4.9 |
| RU178 | 115 | 240 | 28 | 80.3 | 135 | 6.8 |
| RU178G | 115 | 240 | 28 | 80.3 | 135 | 6.8 |
| RU178X | 115 | 240 | 28 | 80.3 | 135 | 6.8 |
| RU228 | 160 | 295 | 35 | 104 | 173 | 11.4 |
| RU228G | 160 | 295 | 35 | 104 | 173 | 11.4 |
| RU228X | 160 | 295 | 35 | 104 | 173 | 11.4 |
| RU297 | 210 | 380 | 40 | 156 | 281 | 21.3 |
| RU297G | 210 | 380 | 40 | 156 | 281 | 21.3 |
| RU297X | 210 | 380 | 40 | 156 | 281 | 21.3 |
| RU445 | 350 | 540 | 45 | 222 | 473 | 35.4 |
| RU445G | 350 | 540 | 45 | 222 | 473 | 35.4 |
| RU445X | 350 | 540 | 45 | 222 | 473 | 35.4 |
भारी औद्योगिक रोबोटिक्स:उच्च पेलोड रोबोटिक बाहों और घूर्णन वाले आधारों के लिए आधार घूर्णन।
बड़े पैमाने पर सीएनसी मशीनरीःभारी कार्य के लिए 4/5 अक्ष घूर्णी मेज और फ्रिलिंग मशीन वर्कटेबल
चिकित्सा प्रौद्योगिकीःबड़े छेद वाले सीटी और एमआरआई इमेजिंग सिस्टम के लिए सटीक रोटेशन।
परिशुद्धता रडार और उपग्रहःउच्च-टॉर्क एंटीना आधार और गहरे अंतरिक्ष ट्रैकिंग माउंट।
1RU445G और RU445X में क्या अंतर है?
RU445G मेंछिद्रदोनों छल्ले पर, आप माउंट के लिए अपने स्वयं के बोल्ट और नट का उपयोग करने की अनुमति देता है।नल के छेदअसर में प्रत्यक्ष बोल्टिंग के लिए आंतरिक अंगूठी पर।
2क्या RU445G संयुक्त भारों को संभाल सकता है?
हां. 90° वी-ग्रुव डिजाइन के कारण, एक एकल RU445G असर एक साथ रेडियल भार, दोनों दिशाओं से अक्षीय भार और जटिल झुकाव क्षण भार को संभाल सकता है।
3क्या जीक्यूजेड अलग-अलग प्रीलोड सेटिंग्स प्रदान करता है?
बिल्कुल. हम मानक रिक्ति, हल्के प्रीलोड (C1), या भारी प्रीलोड (C0) आप उच्च गति रोटेशन या अधिकतम प्रणाली कठोरता प्राथमिकता पर निर्भर करता है कि क्या प्रदान करते हैं.
स्थिरता और सटीकता का अनुभवGQZ RU445Gतकनीकी चित्र, 3 डी मॉडल या प्रतिस्पर्धी उद्धरण के लिए आज ही हमारी इंजीनियरिंग टीम से संपर्क करें!
