| ब्रांड नाम: | GQZ |
| मॉडल नंबर: | आरयू445एक्स |
| न्यूनतम आदेश मात्रा: | 5पीसी |
| कीमत: | $350- $400 |
| डिलीवरी का समय: | आपके भुगतान प्राप्त होने के 3 कार्य दिवस |
| भुगतान की शर्तें: | टी/टी या वेस्टर्न यूनियन या पेपैल |

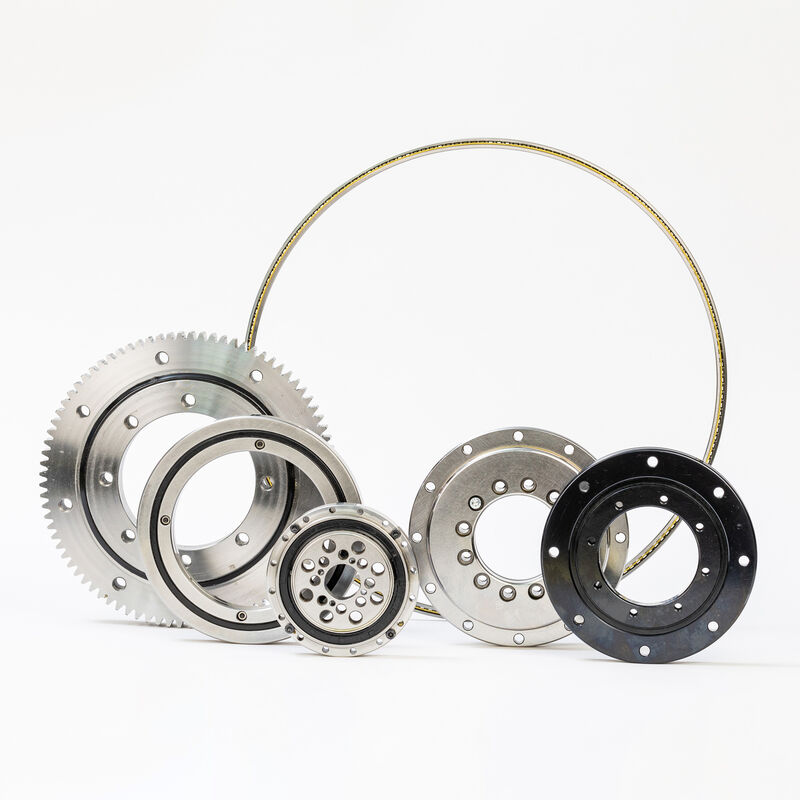

RU445X क्रॉस्ड रोलर बेयरिंग एक उच्च-सटीकता, हेवी-ड्यूटी रोटरी समाधान है जिसमें एकीकृत रिंग डिज़ाइन है। "X" कॉन्फ़िगरेशन एक विशेषटैप्ड-होल व्यवस्था को आंतरिक रिंग पर दर्शाता है, जो अतिरिक्त प्रेशर प्लेटों के बिना सीधे माउंटिंग की अनुमति देता है। इसे विशेष रूप सेबड़े पैमाने पर औद्योगिक रोबोट बेस,बैकलैश-मुक्त सीएनसी रोटरी टेबल, औरमेडिकल गैन्ट्री के लिए डिज़ाइन किया गया है।मुख्य विशेषताएं
आंतरिक रिंग पर टैप्ड छेद असेंबली को सरल बनाते हैं और संरचनात्मक कठोरता बढ़ाते हैं।चरम भार क्षमता:
उच्च-तनाव वाले वातावरण में 473 kN तक के स्थिर भार का समर्थन करने के लिए निर्मित।उन्नत झुकाव प्रतिरोध:
क्रॉस्ड-रोलर ज्यामिति क्षण भार के खिलाफ बेहतर स्थिरता प्रदान करती है।बड़ा बोर व्यास:
350 मिमी आंतरिक व्यास बड़े स्पिंडल और वायरिंग के आसान मार्ग की अनुमति देता है।सब-माइक्रोन सटीकता:
उच्च-सटीकता P2/P4 मानक शून्य-प्ले, उच्च-टॉर्क रोटेशन सुनिश्चित करते हैं।तकनीकी विशिष्टताएँ
| RU445X विवरण | मॉडल |
|---|---|
| d | आंतरिक व्यास (ID) |
| 350 मिमी | बाहरी व्यास (OD) |
| 540 मिमी | चौड़ाई (H) |
| 45 मिमी | प्रकार |
| क्रॉस रोलर स्लीविंग बेयरिंग | संरचना |
| एकीकृत रिंग, क्रॉस्ड सिलिंड्रिकल रोलर्स | सामग्री |
| बेयरिंग स्टील (GCr15) | गतिशील भार (C) |
| 222 kN | स्थिर भार (C0) |
| 473 kN | द्रव्यमान |
| 35.4 किग्रा | सटीकता वर्ग |
| P5 / P4 / P2 वैकल्पिक | अनुप्रयोग |
| हेवी रोबोटिक्स, रोटरी टेबल, मेडिकल उपकरण | अनुप्रयोग |
बड़े पेलोड वाले औद्योगिक रोबोट आर्म्स के लिए मुख्य रोटेशन अक्ष।सीएनसी मशीनिंग सेंटर:
बड़े पैमाने पर चौथी/पांचवीं अक्ष रोटरी टेबल और वर्टिकल बोरिंग मिलें।मेडिकल टेक्नोलॉजी:
हेवी-ड्यूटी सीटी स्कैनर और एमआरआई उपकरण के लिए प्रिसिजन रोटेशन।एयरोस्पेस और रडार:
हाई-टॉर्क एंटीना पेडस्टल और सैटेलाइट ट्रैकिंग माउंट।मॉडल
| d | D | B | C | Co | किग्रा | RU28 |
|---|---|---|---|---|---|---|
| 10 | 52 | 8 | 2.91 | 2.43 | 0.12 | RU42 |
| 20 | 70 | 12 | 8.61 | 8.35 | 0.29 | - |
| 25 | 49.1 | 165 | 8.61 | 10.6 | 0.4 | RU66 |
| 35 | 104 | 15 | 20.3 | 22.3 | 0.66 | RU85 |
| 55 | 120 | 15 | 20.3 | 29.5 | 1 | RU124 |
| 80 | 165 | 22 | 33.1 | 50.9 | 2.6 | RU148 |
| 80 | 165 | 22 | 33.1 | 50.9 | 2.6 | RU148 |
| 80 | 165 | 22 | 33.1 | 50.9 | 2.6 | RU148 |
| 90 | 210 | 380 | 49.1 | 76.8 | 4.9 | RU178 |
| 90 | 210 | 380 | 49.1 | 76.8 | 4.9 | RU178 |
| 90 | 210 | 380 | 49.1 | 76.8 | 4.9 | RU178 |
| 115 | 240 | 28 | 80.3 | 135 | 6.8 | RU228 |
| 115 | 240 | 28 | 80.3 | 135 | 6.8 | RU228 |
| 115 | 240 | 28 | 80.3 | 135 | 6.8 | RU228 |
| 160 | 295 | 35 | 104 | 173 | 11.4 | RU297 |
| 160 | 295 | 35 | 104 | 173 | 11.4 | RU297 |
| 160 | 295 | 35 | 104 | 173 | 11.4 | RU297 |
| 210 | 380 | 40 | 156 | 281 | 21.3 | RU445 |
| 210 | 380 | 40 | 156 | 281 | 21.3 | RU445 |
| 210 | 380 | 40 | 156 | 281 | 21.3 | RU445 |
| 350 | 540 | 45 | 222 | 473 | 35.4 | GQZ बेयरिंग क्यों चुनें? |
| 350 | 540 | 45 | 222 | 473 | 35.4 | GQZ बेयरिंग क्यों चुनें? |
| 350 | 540 | 45 | 222 | 473 | 35.4 | GQZ बेयरिंग क्यों चुनें? |
स्लीविंग डिज़ाइन एक एकल बेयरिंग को मल्टी-बेयरिंग सेटअप को बदलने की अनुमति देता है। यह रेडियल, अक्षीय और क्षण भार को एक साथ संभालता है, जिससे बड़े मशीनरी में जगह बचती है और वजन कम होता है।
2. क्या RU445X आंतरिक और बाहरी रिंग रोटेशन दोनों के लिए उपयुक्त है?
हाँ। चूंकि दोनों रिंग एकीकृत इकाइयाँ हैं, RU445X उच्च घूर्णी सटीकता और कठोरता बनाए रखता है, भले ही कौन सी रिंग संचालित हो।
3. क्या GQZ चरम वातावरण के लिए कस्टम स्नेहन प्रदान कर सकता है?
बिल्कुल। हम आपकी विशिष्ट अनुप्रयोग आवश्यकताओं से मेल खाने के लिए उच्च-गति, उच्च-तापमान, या वैक्यूम-सील्ड वातावरण के लिए विशेष ग्रीस प्रदान करते हैं।
GQZ RU445X
की स्थिरता और सटीकता का अनुभव करें। तकनीकी चित्र, 3D मॉडल, या प्रतिस्पर्धी कोटेशन के लिए आज ही हमारी इंजीनियरिंग टीम से संपर्क करें!
