सीएनसी और रोबोट जोड़ों के लिए RU178X सटीक क्रॉस रोलर असर 115x240x28 मिमी

सीएनसी और रोबोट जोड़ों के लिए RU178X सटीक क्रॉस रोलर असर 115x240x28 मिमी

ब्रांड नाम:	GQZ
मॉडल नंबर:	RU178X
न्यूनतम आदेश मात्रा:	5पीसी
कीमत:	$99- $128
डिलीवरी का समय:	आपके भुगतान प्राप्त होने के 3 कार्य दिवस
भुगतान की शर्तें:	टी/टी या वेस्टर्न यूनियन या पेपैल

विस्तृत जानकारी

उत्पाद वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

प्रमाणन:

ISO90001

सामग्री:

जीसीआर 15 स्टील

प्रोडक्ट का नाम:

अल्ट्राथिन क्रॉस्ड रोलर बीयरिंग

मुहरों का प्रकार:

आईडी(मिमी):

ओडी(मिमी):

चौड़ाई(मिमी):

परिशुद्धता रेटिंग:

प0-प5

संरचना:

बेलनाकार

पैकेजिंग विवरण:

सबसे पहले कार्टन में पैक किया गया, और फिर बाहरी पैकिंग के लिए लकड़ी के मामले के साथ प्रबलित

आपूर्ति की क्षमता:

प्रति माह 3,000 पीसी

प्रमुखता देना:

परिशुद्धता क्रॉस रोलर असर 115x240x28mm

उच्च परिशुद्धता के साथ रोबोट संयुक्त असर

औद्योगिक अनुप्रयोगों के लिए सीएनसी रोलर असर

उत्पाद वर्णन

RU178X प्रिसिजन क्रॉस्ड रोलर बेयरिंग 115x240x28mm सीएनसी और रोबोट जोड़ों के लिए

उत्पाद अवलोकन

RU178X क्रॉस्ड रोलर बेयरिंग एक उच्च-कठोरता, एकीकृत-रिंग समाधान है जिसे प्रिसिजन रोटरी मोशन के लिए इंजीनियर किया गया है। एक विशेष "X" प्रकार की माउंटिंग होल कॉन्फ़िगरेशन की विशेषता, यह बेयरिंग माउंटिंग सतह पर सीधे बोल्टिंग की अनुमति देता है, जिससे प्रेस-फिट हाउसिंग की आवश्यकता समाप्त हो जाती है। यह उद्योग मानक हैसीएनसी रोटरी टेबल औरऔद्योगिक रोबोटिक जोड़ों के लिए जिन्हें उच्च झुकाव क्षण प्रतिरोध की आवश्यकता होती है।मुख्य विशेषताएं

एकीकृत माउंटिंग:

बोल्ट-ऑन डिज़ाइन हाउसिंग या फ्लैंग्स की आवश्यकता को समाप्त करता है।उच्च रोटेशन सटीकता:
P2/P4 प्रिसिजन स्तर न्यूनतम रनआउट और स्थिर पोजिशनिंग सुनिश्चित करते हैं।द्वि-दिशात्मक लोड:
एक कॉम्पैक्ट यूनिट में रेडियल, अक्षीय और क्षण लोड को संभालता है।बेहतर कठोरता:
क्रॉस्ड रोलर ज्यामिति पारंपरिक बॉल बेयरिंग की तुलना में 3-4 गुना अधिक कठोरता प्रदान करती है।प्लग-एंड-प्ले:
तेज इंस्टॉलेशन और उच्च संरचनात्मक अखंडता के लिए अनुकूलित।तकनीकी विनिर्देश

विनिर्देश

डेटा (RU178X)	आंतरिक व्यास (d)
115 मिमी	बाहरी व्यास (D)
240 मिमी	चौड़ाई (B)
28 मिमी	गतिशील लोड रेटिंग (
$C$ $)$ 135 kN	स्थैतिक लोड रेटिंग (
$C_0$ $)$ 135 kN	आंतरिक रिंग माउंटिंग (PCD 139)
12-M8 टैप किए गए छेद	बाहरी रिंग माउंटिंग (PCD 217)
12-φ9 थ्रू होल (φ14 काउंटरबोर)	द्रव्यमान (वजन)
6.8 किग्रा	प्रिसिजन क्लास
P5 / P4 / P2	सामग्री
GCr15 उच्च-कार्बन क्रोमियम स्टील	अनुप्रयोग

औद्योगिक रोबोट - भारी-लोड जोड़ों को सटीक रोटेशन के साथ सपोर्ट करता है।

ऑटोमेशन और सीएनसी सिस्टम - उच्च टॉर्क और गतिशील भार के तहत स्थिरता सुनिश्चित करता है।
प्रिसिजन रोटरी प्लेटफॉर्म - पोजिशनिंग और इंडेक्सिंग उपकरण के लिए आदर्श।
भारी-ड्यूटी मशीनरी - बड़े पैमाने पर औद्योगिक अनुप्रयोगों के लिए उपयुक्त।
मॉडल

d	D	B	C	Co	किग्रा	RU28
10	52	8	2.91	2.43	0.12	RU42
20	70	12	8.61	8.35	0.29	-
25	49.1	165	8.61	10.6	0.4	RU66
35	104	15	20.3	22.3	0.66	RU85
55	120	15	20.3	29.5	1	RU124
80	165	22	33.1	50.9	2.6	RU148
80	165	22	33.1	50.9	2.6	RU148
80	165	22	33.1	50.9	2.6	RU148
90	210	380	49.1	76.8	4.9	RU178
90	210	380	49.1	76.8	4.9	RU178
90	210	380	49.1	76.8	4.9	RU178
115	240	28	80.3	135	6.8	RU228
115	240	28	80.3	135	6.8	RU228
में आंतरिक रिंग पर टैप किए गए छेद (12-M8) होते हैं, जिससे थ्रू-होल संस्करणों की तुलना में माउंटिंग सतह से सीधे बोल्ट करना आसान हो जाता है।	240	28	80.3	135	6.8	RU228
160	295	35	104	173	11.4	RU297
160	295	35	104	173	11.4	RU297
160	295	35	104	173	11.4	RU297
210	380	40	156	281	21.3	RU445
210	380	40	156	281	21.3	RU445
210	380	40	156	281	21.3	RU445
350	540	45	222	473	35.4	GQZ बेयरिंग क्यों चुनें?
350	540	45	222	473	35.4	GQZ बेयरिंग क्यों चुनें?
350	540	45	222	473	35.4	GQZ बेयरिंग क्यों चुनें?

औद्योगिक-ग्रेड गुणवत्ता:

मांग वाले भारी-लोड वातावरण के लिए डिज़ाइन किया गया।विश्वसनीय डिलीवरी:
कुशल उत्पादन और वैश्विक लॉजिस्टिक्स समर्थन।तकनीकी विशेषज्ञता:
चयन और सिस्टम एकीकरण के लिए पेशेवर मार्गदर्शन।अनुकूलन उपलब्ध:
आपकी परियोजना की आवश्यकताओं के अनुरूप OEM/ODM समाधान।अक्सर पूछे जाने वाले प्रश्न

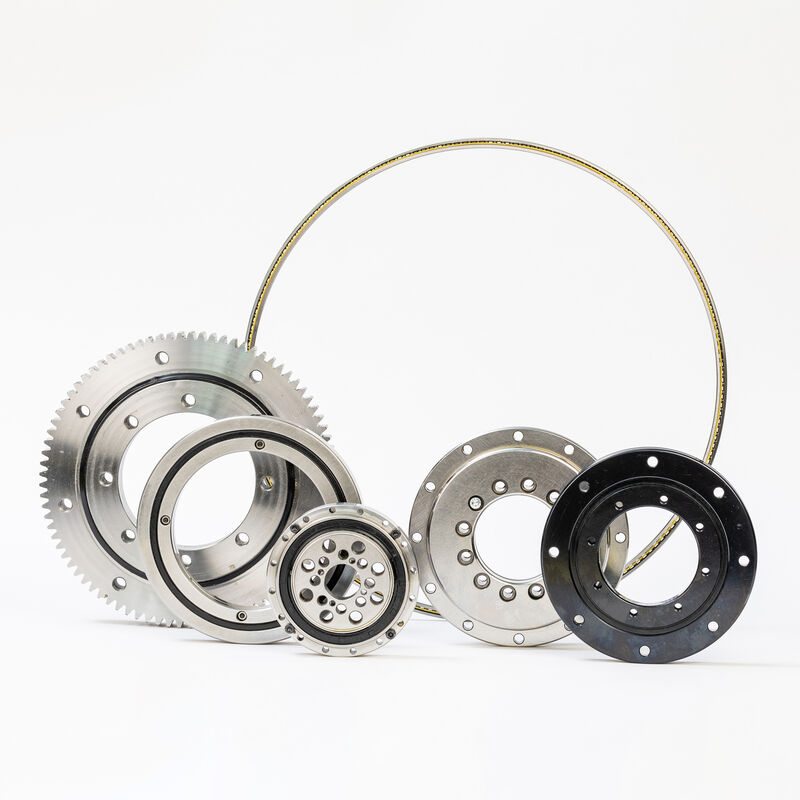

सीएनसी और रोबोट जोड़ों के लिए RU178X सटीक क्रॉस रोलर असर 115x240x28 मिमी 1

सीएनसी और रोबोट जोड़ों के लिए RU178X सटीक क्रॉस रोलर असर 115x240x28 मिमी 2

सीएनसी और रोबोट जोड़ों के लिए RU178X सटीक क्रॉस रोलर असर 115x240x28 मिमी 3

1. RU178, RU178G, और RU178X के बीच क्या अंतर है?

जबकि आयाम समान हैं, माउंटिंग छेद भिन्न होते हैं:

RU178X में आंतरिक रिंग पर टैप किए गए छेद (12-M8) होते हैं, जिससे थ्रू-होल संस्करणों की तुलना में माउंटिंग सतह से सीधे बोल्ट करना आसान हो जाता है।2. क्या यह बेयरिंग उच्च झुकाव क्षणों को संभाल सकता है?

हाँ। 90° V-ग्रूव रेसवे रोलर्स को मानक बॉल बेयरिंग की तुलना में बहुत अधिक स्थिरता के साथ जटिल झुकाव क्षणों को संभालने की अनुमति देता है।

3. क्या आप एकीकरण के लिए 3D CAD फ़ाइलें प्रदान करते हैं?

हाँ। GQZ RU178X के लिए STEP और IGES फ़ाइलें प्रदान करता है ताकि इंजीनियरों को अपने यांत्रिक डिजाइनों में बेयरिंग को जल्दी से एकीकृत करने में मदद मिल सके।

RU178X

क्रॉस्ड रोलर रिंग बेयरिंग के साथ अपने औद्योगिक सिस्टम को अपग्रेड करें।मूल्य निर्धारण, अनुकूलन, या तकनीकी सहायता के लिए आज ही हमसे संपर्क करें!
