| न्यूनतम आदेश मात्रा: | 5 पीसी |
| मानक पैकेजिंग: | प्लास्टिक बैग+कॉक्स+कार्टन |
| आपूर्ति क्षमता: | 10000/माह |

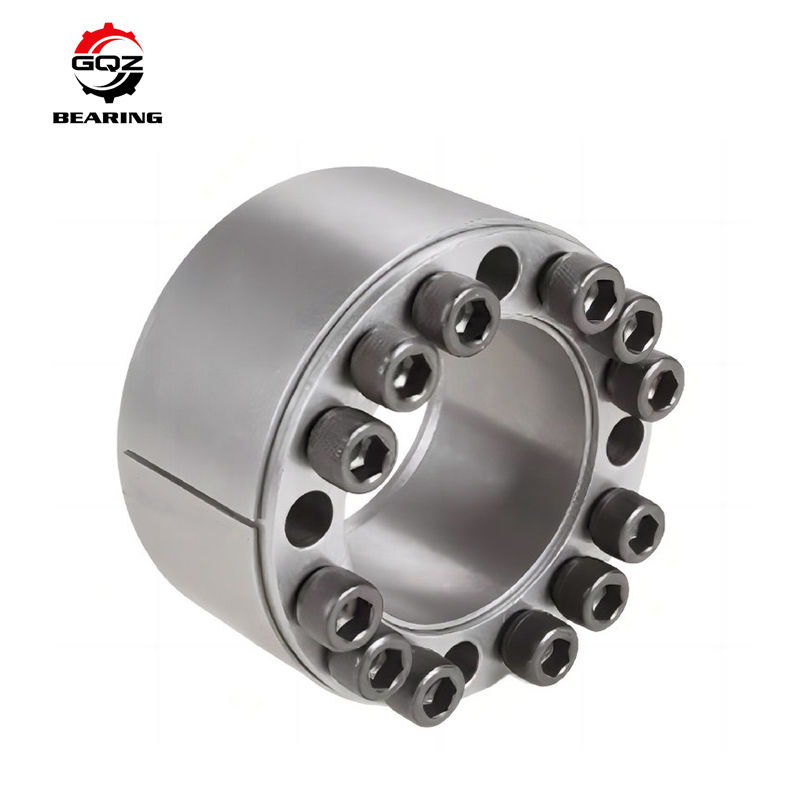

विस्तार युग्मन आस्तीन मुख्य फायदे
स्थापित करने में आसान
शाफ्ट छेद के लिए आवश्यक कम मशीनिंग सटीकता, हीटिंग/दबाव उपकरण की कोई आवश्यकता नहीं, केवल टोक़ के अनुसार शिकंजा को विकर्ण रूप से कसने की आवश्यकता है।
शाफ्ट पर नाबों को फिर से स्थापित करने की अनुमति देता है और खराब वेल्डेड सामग्री के साथ युग्मन का समर्थन करता है।
उच्च विश्वसनीयता
कोई कुंजी मार्ग कमजोर संरचना, कोई सापेक्ष गति पहनने, लंबे जीवन.
अतिभार के मामले में स्वचालित विफलता उपकरण की सुरक्षा करती है।
लचीलापन
कई भारों का सामना कर सकता है, लोड बढ़ाने के लिए कई विस्तार आस्तीनों के उपयोग को समर्थन देता है।
अलग करने में आसान (सिर्फ बोल्ट को ढीला करें), बार-बार उपयोग सुनिश्चित करने के लिए संपर्क सतह का जंग-रोधी डिजाइन।
| आयाम | हेक्सागोन सॉकेट हेड कैप स्क्रू | नामित भार | विस्तार आस्तीन और शाफ्ट के बीच संयुक्त सतह पर दबाव | विस्तार आस्तीन-हब इंटरफेस पर दबाव | पेंच कसने का टोक़ | वजन | ||||||
| d | D | मैं | L | L1 | d1 | n | अक्षीय बल Ft ((kN) | मोर्टार Mt ((kN.m) | pf ((एन/मिमी2) | पीएफ1 ((एन/मिमी2) | एमए(एन.एम.) | W.t ((kg) |
| 200 | 270 | 88 | 94 | 110 | एम16 | 24 | 1050 | 105 | 242 | 179 | 355 | 18.8 |
| 210 | 290 | 110 | 116 | 134 | एम18 | 20 | 1118 | 117.3 | 197 | 143 | 485 | 23 |
| 220 | 300 | 110 | 116 | 134 | एम18 | 21 | 1120 | 123 | 189 | 138 | 485 | 27.7 |
| 240 | 320 | 110 | 116 | 134 | एम18 | 24 | 1280 | 153 | 198 | 148 | 485 | 29.8 |
| 250 | 330 | 110 | 116 | 134 | एम18 | 27 | 1282 | 160.2 | 205 | 157 | 485 | 31 |
| 260 | 340 | 110 | 116 | 134 | एम18 | 27 | 1430 | 186 | 205 | 157 | 485 | 32 |
| 280 | 370 | 130 | 136 | 156 | एम20 | 24 | 1650 | 230 | 192 | 145 | 690 | 46 |
| 300 | 390 | 130 | 136 | 156 | एम20 | 24 | 1650 | 245 | 179 | 138 | 690 | 49 |
क्या एडाप्टर आस्तीन कठोर पर्यावरणीय परिस्थितियों का सामना कर सकते हैं?
नमी, धूल और अत्यधिक तापमान के कारण कठोर वातावरण महत्वपूर्ण चुनौतियां पैदा करते हैं।
संक्षारण प्रतिरोधः नमी के संपर्क में आने से संक्षारण हो सकता है, जिससे आस्तीन का प्रदर्शन प्रभावित होता है।
समाधानः कठोर वातावरण में संचालन के लिए, संक्षारण प्रतिरोधी सामग्री से बने एडेप्टर आस्तीन का चयन करें या एडेप्टर आस्तीन की स्थायित्व बढ़ाने के लिए सुरक्षात्मक कोटिंग पर विचार करें।
एडाप्टर आस्तीन का उपयोग करने वाली प्रणालियों के लिए रखरखाव कार्यक्रमों को कैसे संरचित किया जाना चाहिए?
जीवन काल और प्रदर्शन को अधिकतम करने के लिए प्रभावी रखरखाव महत्वपूर्ण है।
निरीक्षण अनुसूचीः नियमित निरीक्षण अनुसूची स्थापित करने से संभावित समस्याओं को जल्दी से पता लगाने में मदद मिलती है।
स्नेहन की आवश्यकताएं: उचित स्नेहन सुचारू संचालन सुनिश्चित करता है और पहनने को कम करता है।
समाधानः एडाप्टर आस्तीन वाले सिस्टम को प्रभावी ढंग से बनाए रखने के लिएः
एडेप्टर आस्तीन के चारों ओर घटकों की सफाई, निरीक्षण और पुनः स्नेहन सहित एक व्यापक रखरखाव कार्यक्रम लागू करें।
समय के साथ एडाप्टर आस्तीन की स्थिति और प्रदर्शन को ट्रैक करने के लिए सभी रखरखाव गतिविधियों का विस्तृत रिकॉर्ड रखें।
क्या उच्च गति अनुप्रयोगों के लिए एडाप्टर आस्तीन का चयन करने के लिए विशिष्ट विचार हैं?
उच्च गति अनुप्रयोगों में गर्मी उत्पादन और कंपन को प्रबंधित करने के लिए सावधानीपूर्वक चयन की आवश्यकता होती है।
गर्मी प्रबंधन: उच्च गति से काफी गर्मी उत्पन्न हो सकती है, जिससे पहनने में वृद्धि होती है।
समाधानः उच्च गति अनुप्रयोगों के लिए, अनुकूलक आस्तीनों का चयन करें जो अनुकूलित आंतरिक ज्यामिति के साथ बढ़ी हुई गति क्षमताओं के लिए डिज़ाइन किए गए हैं।यह सुनिश्चित करें कि एडेप्टर के आस्तीन को समर्थन देने के लिए पर्याप्त स्नेहन और शीतलन प्रणाली मौजूद है.
