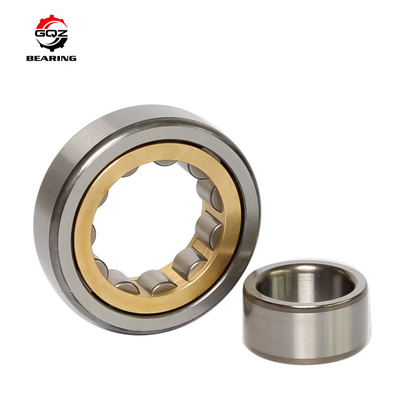

Nu310 सिंगल रो Nu सीरीज सिलेंडरिक रोलर लेयरिंग विथ स्टील केज Nu310e आकार 50x110x27mm
बेलनाकार रोलर असर विवरण
बेलनाकार छेद और शंकु छेद दो संरचनाएं। इस प्रकार के असर एक कॉम्पैक्ट संरचना, कठोरता, भार क्षमता, बल, विरूपण, आदि है,विशेष रूप से मशीन उपकरण धुरी असर के लिए उपयुक्तइसे NN और NNU दो संरचनात्मक रूपों में विभाजित किया गया है।बाहरी अंगूठी की एक डबल दीवार की तुलना में जबकि रिब के बिना आंतरिक अंगूठी, दो बीयरिंगों को अक्ष और गैर-स्थानांतरण बीयरिंगों के लिए आवास के बीच सापेक्ष अक्षीय विस्थापन को सीमित करना चाहिए
बेलनाकार रोलर असर के प्रकार
विशेषताएं:
बेलनाकार रोलर लाइन संपर्क रेसवे के साथ, रेडियल लोड क्षमता, दोनों लोड और प्रभाव भार के लिए वजन सहन करने के लिए, लेकिन यह भी उच्च गति घूर्णन के लिए।सिलेंडरिक रोलर लेयरिंग रेसवे और रोलिंग एलिमेंट ज्यामिति में सुधार किया गया है क्योंकि डिजाइन में उच्च भारोत्तोलन क्षमता हैनई संरचनात्मक डिजाइन न केवल अक्षीय भार वहन क्षमता में सुधार करती है, बल्कि दीवार स्नेहन स्थितियों के साथ रोलर चेहरे के संपर्क क्षेत्र में भी सुधार करती है।और असर प्रदर्शन में सुधारइस प्रकार के बीयरिंग मुख्य रूप से मध्यम और बड़े मोटर्स, जनरेटर, आंतरिक दहन इंजन, गैस टरबाइन, मशीन टूल्स स्पिंडल, मंदी उपकरण, हैंडलिंग मशीनरी,सभी प्रकार की औद्योगिक मशीनरी.
|
उत्पाद |
बेलनाकार रोलर लेयरिंग |
|
मॉडल संख्या |
NU2308 |
|
बोर आकार (d) |
40 मिमी |
|
बाहरी व्यास ((D) |
90 मिमी |
|
चौड़ाई |
33 मिमी |
|
पंक्ति की संख्या |
एकल पंक्ति-विभाजित प्रकार |
|
मंजूरी |
C2,C3,C0,C4,C5 |
|
ब्रांड |
चीनी ब्रांड लेयरिंग |
|
पिंजरा |
पीतल का पिंजरा / नायलॉन का पिंजरा / स्टील का पिंजरा |
|
सामग्री |
क्रोम स्टील / कार्बन स्टील / स्टेनलेस स्टील |
हमारे तकनीकी मापदंड
| नया मॉडल | पुराना मॉडल | d | D | चौड़ाई (मिमी) |
सीआर | कॉर | वजन |
| (मिमी) | (मिमी) | (kN) | (kN) | (किलो) | |||
| NU2206E | 32506E | 30 | 62 | 20 | 45.5 | 48 | 0.268 |
| NU306E | 32306E | 30 | 72 | 19 | 49.2 | 48.2 | 0.377 |
| NU2306E | 32606E | 30 | 72 | 27 | 70 | 75.5 | 0.538 |
| NU406 | 32406 | 30 | 90 | 23 | 57.2 | 53 | 0.73 |
| NU1007 | 32107 | 35 | 62 | 14 | 19.5 | 18.8 | 0.16 |
| NU207E | 32207E | 35 | 72 | 17 | 46.5 | 48 | 0.311 |
| NU2207E | 32507E | 35 | 72 | 23 | 57.5 | 63 | 0.414 |
| NU307E | 32307E | 35 | 80 | 21 | 62 | 63.2 | 0.501 |
| NU2307E | 32607E | 35 | 80 | 31 | 87.5 | 98.2 | 0.738 |
| NU407 | 32407 | 35 | 100 | 25 | 70.8 | 68.2 | 0.94 |
| NU1008 | 32108 | 40 | 68 | 15 | 21.2 | 22 | 0.22 |
| NU208E | 32208E | 40 | 80 | 18 | 51.5 | 53 | 0.394 |
| NU2208E | 32508E | 40 | 80 | 23 | 67.5 | 75.2 | 0.507 |
| NU308E | 32308E | 40 | 90 | 23 | 76.8 | 77.8 | 0.68 |
| NU2308E | 32608E | 40 | 90 | 33 | 105 | 118 | 0.974 |
