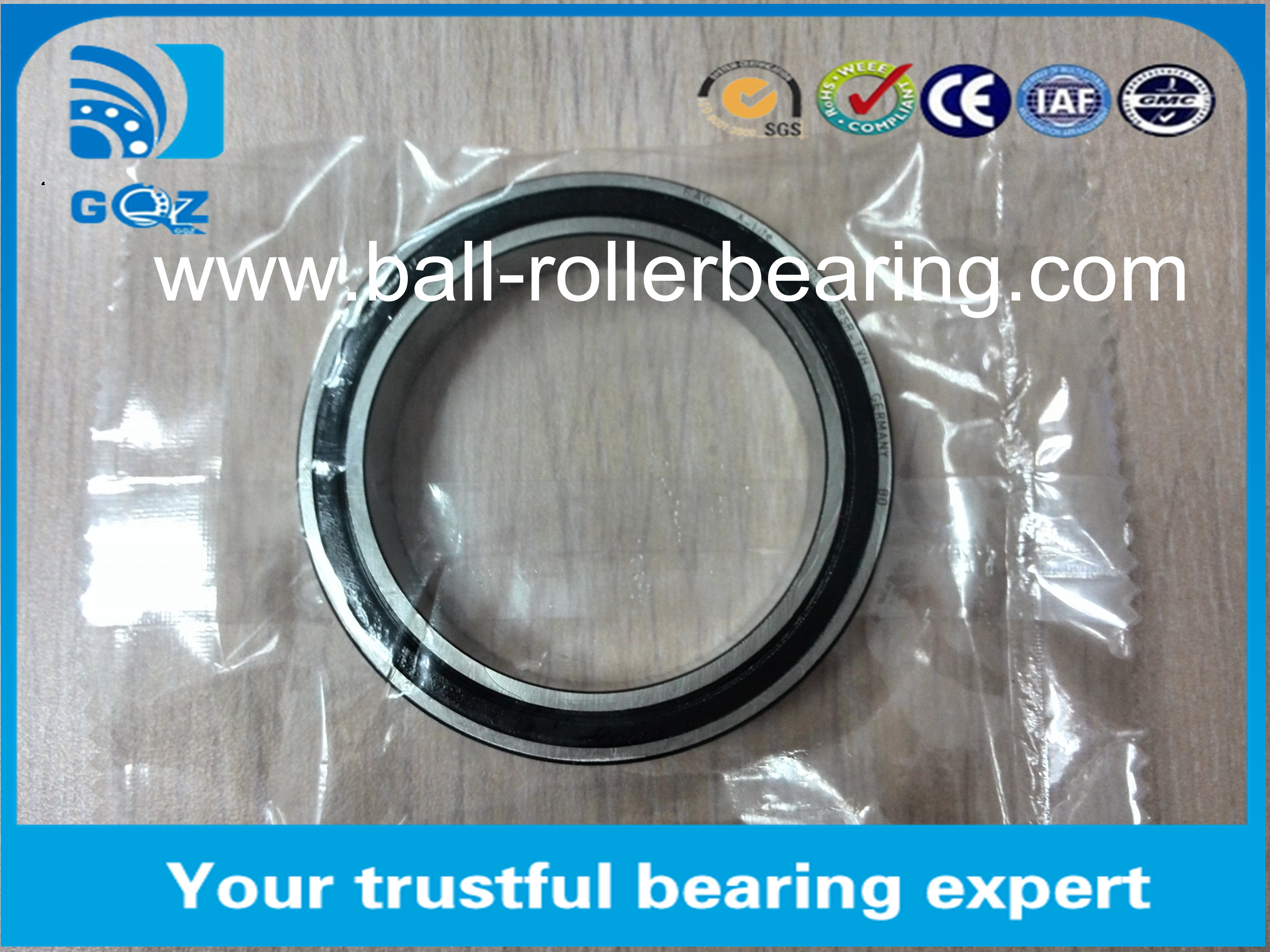

3804-बी-टीवीएच प्रेसिजन एंगुलर संपर्क असर,20x32x10 मिमीहाई स्पीड बॉल लेयरिंग
| असर मॉडल | 3804-बी 3804-बी-TVH |
| संपर्क कोण | 25° |
| प्रकार | डबल रो कोण संपर्क गेंद असर |
| d (मिमी) | 20 |
| डी (मिमी) | 32 |
| बी (मिमी) | 10 |
| द्रव्यमान (किग्रा) | 0.02 |
| सटीकता |
P6, P5, P4, P2 |
वर्तमान में हमारे पास650.pcs 3804-बी-TVH डबल रो कोणीय संपर्क गेंद असरमैंस्टॉक. अगर आप की जरूरत है3804-B-TVH बॉल लेयरिंग, बस हमसे संपर्क करने के लिए स्वतंत्र महसूस करते हैं. हम आप सबसे अच्छी गुणवत्ता सुनिश्चित कर सकते हैं; सबसे अधिक प्रतिस्पर्धी कीमतों; सबसे कम वितरण समय और उच्चतम गुणवत्ता सेवा.
अधिक जानकारी के लिए3804-बी-टीवीएच,कृपया मुझसे संपर्क करने के लिए स्वतंत्र महसूस करें व्हाट्सएपया स्काइपयाईमेल.
इसके अलावा, हमारे पास स्टॉक में विभिन्न प्रकार के अन्य बीयरिंग और गाइड ब्लॉक भी हैं, बस "
अब संपर्क करें"मूल्य और अन्य जानकारी के लिए बटन.
|
असर मॉडल |
d (मिमी) |
D (मिमी) |
बी (मिमी) |
| 3800-बी-टीवीएच | 10 | 19 | 7 |
| 3801-बी-टीवीएच | 12 | 21 | 7 |
| 3802-बी-टीवीएच | 15 | 24 | 7 |
| 3803-बी-टीवीएच | 17 | 26 | 7 |
| 3804-बी-टीवीएच | 20 | 32 | 10 |
| 3805-बी-टीवीएच | 25 | 37 | 10 |
| 3806-बी-टीवीएच | 30 | 42 | 10 |
| 3807-बी-टीवीएच | 35 | 47 | 10 |
| 3808-बी-टीवीएच | 40 | 52 | 10 |
| 3809-बी-टीवीएच | 45 | 58 | 10 |

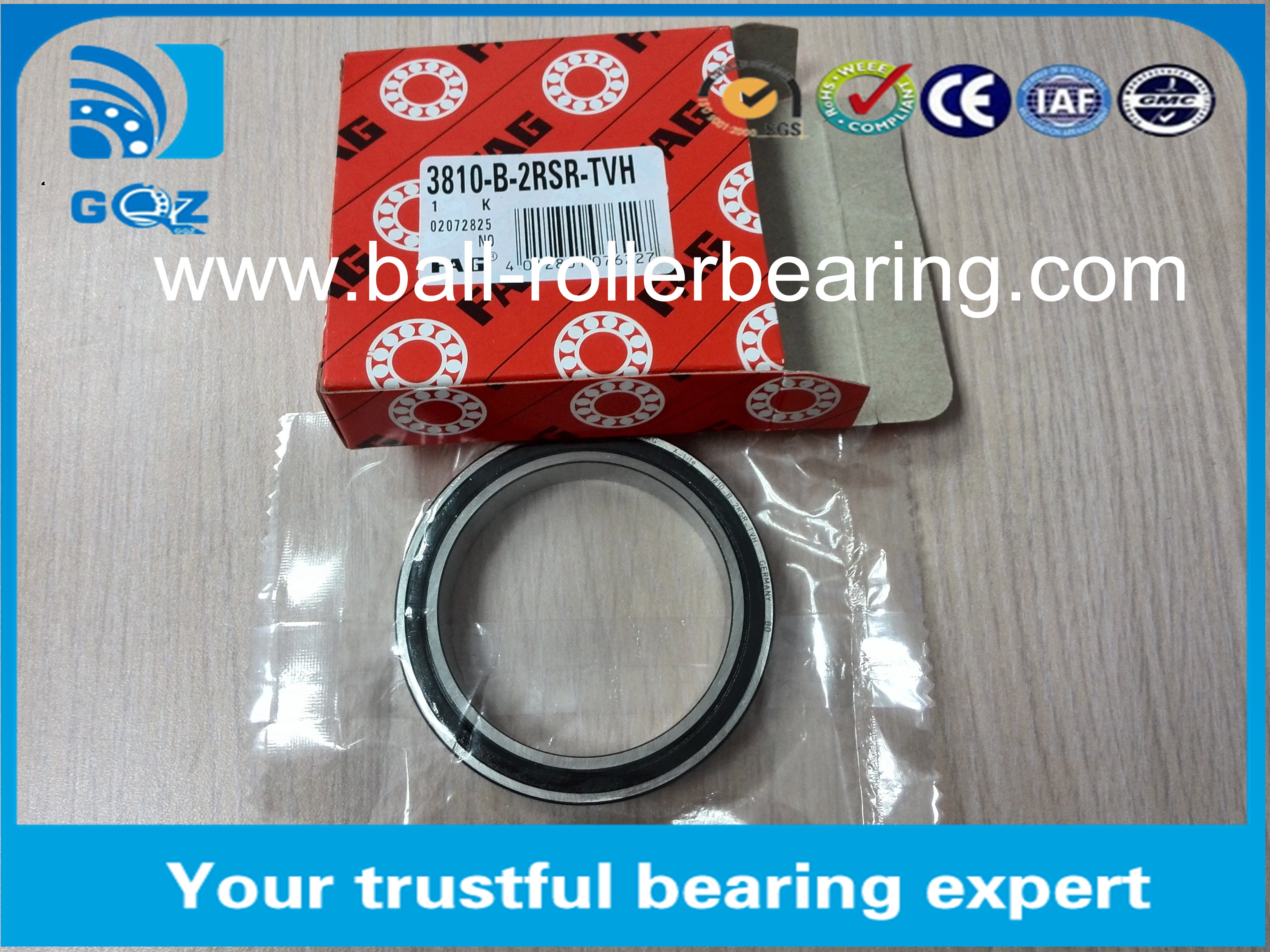

| 3810-बी-टीवीएच | 50 | 65 | 12 |
| 3811-बी-टीवीएच | 55 | 72 | 13 |
| 3812-बी-टीवीएच | 60 | 78 | 14 |
| 3814-बी-टीवीएच | 70 | 90 | 15 |
| 3816-बी-टीवीएच | 80 | 100 | 15 |
|
असर मॉडल |
d (मिमी) |
D (मिमी) |
बी (मिमी) |
| 3302-बीडी-टीवीएच | 15 | 42 | 19 |
| 3303-बीडी-टीवीएच | 17 | 47 | 22,2 |
| 3304-बीडी | 20 | 52 | 22,2 |
| 3304-बीडी-टीवीएच | 20 | 52 | 22,2 |
| 3305-बीडी | 25 | 62 | 25,4 |
| 3305-बीडी-टीवीएच | 25 | 62 | 25,4 |
| 3306-बीडी | 30 | 72 | 30,2 |
| 3306-बीडी-टीवीएच | 30 | 72 | 30,2 |
| 3307-बीडी | 35 | 80 | 34,9 |
| 3307-बीडी-टीवीएच | 35 | 80 | 34,9 |
| 3308-बीडी | 40 | 90 | 36,5 |
| 3308-बीडी-टीवीएच | 40 | 90 | 36,5 |
| 3309-बीडी | 45 | 100 | 39,7 |
| 3309-बीडी-टीवीएच | 45 | 100 | 39,7 |
| 3310-बीडी | 50 | 110 | 44,4 |
| 3310-बीडी-टीवीएच | 50 | 110 | 44,4 |
| 3311-बीडी | 55 | 120 | 49,2 |
| 3311-बीडी-टीवीएच | 55 | 120 | 49,2 |
| प्रत्यय | विवरण |
| बी | संशोधित आंतरिक निर्माण,संपर्क कोण α = 25°, बिना स्लॉट भरने के |
| C2 | अक्षीय आंतरिक रिक्ति C2 |
| C3 | अक्षीय आंतरिक रिक्ति C3 |
| डीए | आंतरिक अंगूठी विभाजन |
| एम | ठोस पीतल के पिंजरे, गेंद-निर्देशित |
| एमए | ठोस पीतल का पिंजरा, बाहरी अंगूठी पर मार्गदर्शन |
| टीवीएच | ठोस पॉलीआमाइड स्नैप पिंजरे, गेंद-निर्देशित |
| 2RSR | दोनों तरफ होंठों पर सील |
| 2Z | दोनों तरफ से अंतर सील |
परिचय
डबल रो कोणीय संपर्क गेंद बीयरिंग ठोस आंतरिक और बाहरी छल्ले और पॉलीयामाइड, शीट स्टील या पीतल के पिंजरे के साथ गेंद और पिंजरे के साथ इकाइयां हैं।उनका निर्माण एक ओ व्यवस्था में एकल पंक्ति कोणीय संपर्क गेंद बीयरिंग की एक जोड़ी के समान है लेकिन वे एक निश्चित हद तक संकीर्ण हैंवे संपर्क कोण के आकार और असर रिंगों के डिजाइन में भिन्न होते हैं।
सील करना
श्रृंखला 38..-बी, 30..-बी, 32..-बी और 33..-बी के साथ प्रत्यय 2RSR दोनों पक्षों पर होंठ सील द्वारा सील कर रहे हैं। संपर्क सील धूल, संदूषण और नम वातावरण के खिलाफ सुरक्षा देने के लिए उपयुक्त हैं।
प्रत्यय 2Z वाली श्रृंखलाओं में दोनों ओर से गैप सील होते हैं।
स्नेहन
सील किए गए बीयरिंगों को उच्च गुणवत्ता वाले ग्रीस से चिकना किया जाता है और जीवन भर के लिए चिकना किया जाता है।
परिचालन तापमान
खुले असर ¥30 °C से +150 °C के ऑपरेटिंग तापमान के लिए उपयुक्त हैं।
